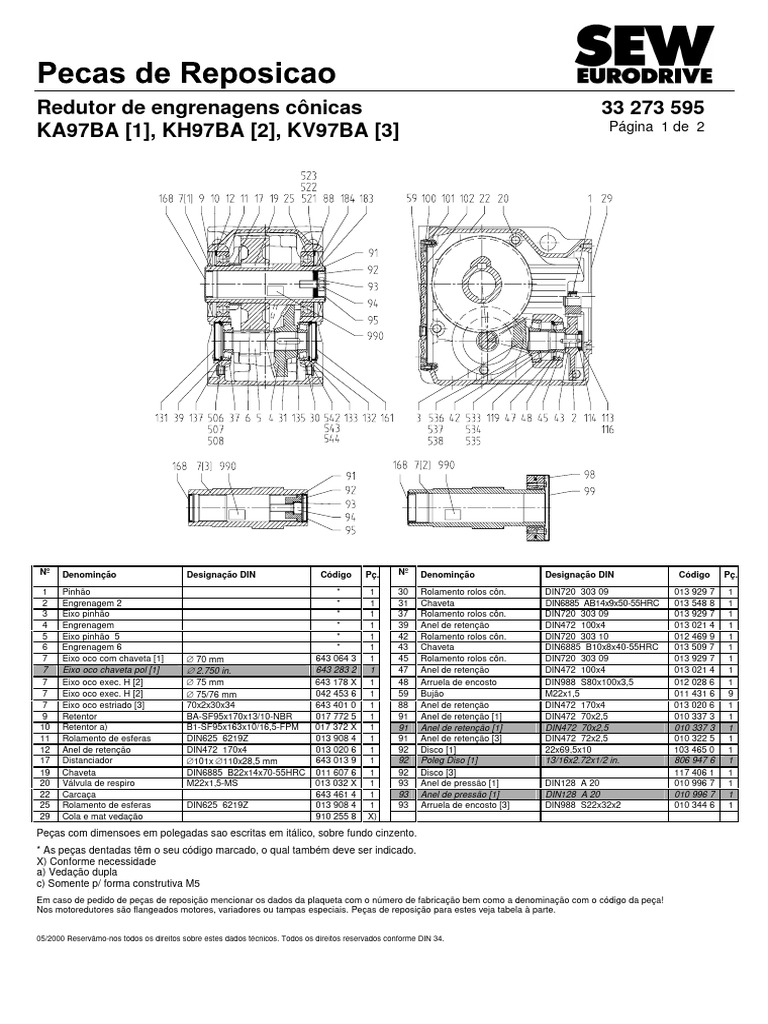

Redutor de engrenagens cônicas 33 273 595

KA97BA [1], KH97BA [2], KV97BA [3] Página 1 de 2

Nº Denominção Designação DIN Código Pç. Nº Denominção Designação DIN Código Pç.

1 Pinhão * 1 30 Rolamento rolos côn. DIN720 303 09 013 929 7 1

2 Engrenagem 2 * 1 31 Chaveta DIN6885 AB14x9x50-55HRC 013 548 8 1
3 Eixo pinhão * 1 37 Rolamento rolos côn. DIN720 303 09 013 929 7 1
4 Engrenagem * 1 39 Anel de retenção DIN472 100x4 013 021 4 1
5 Eixo pinhão 5 * 1 42 Rolamento rolos côn. DIN720 303 10 012 469 9 1
6 Engrenagem 6 * 1 43 Chaveta DIN6885 B10x8x40-55HRC 013 509 7 1
7 Eixo oco com chaveta [1] . 70 mm 643 064 3 1 45 Rolamento rolos côn. DIN720 303 09 013 929 7 1
7 Eixo oco chaveta pol [1] . 2.750 in. 643 283 2 1 47 Anel de retenção DIN472 100x4 013 021 4 1
7 Eixo oco exec. H [2] . 75 mm 643 178 X 1 48 Arruela de encosto DIN988 S80x100x3,5 012 028 6 1
7 Eixo oco exec. H [2] . 75/76 mm 042 453 6 1 59 Bujão M22x1,5 011 431 6 9
7 Eixo oco estriado [3] 70x2x30x34 643 401 0 1 88 Anel de retenção DIN472 170x4 013 020 6 1
9 Retentor BA-SF95x170x13/10-NBR 017 772 5 1 91 Anel de retenção [1] DIN472 70x2,5 010 337 3 1
10 Retentor a) B1-SF95x163x10/16,5-FPM 017 372 X 1 91 Anel de retenção [1] DIN472 70x2,5 010 337 3 1
11 Rolamento de esferas DIN625 6219Z 013 908 4 1 91 Anel de retenção [3] DIN472 72x2,5 010 322 5 1
12 Anel de retenção DIN472 170x4 013 020 6 1 92 Disco [1] 22x69,5x10 103 465 0 1
17 Distanciador .101x .110x28,5 mm 643 013 9 1 92 Poleg Diso [1] 13/16x2.72x1/2 in. 806 947 6 1
19 Chaveta DIN6885 B22x14x70-55HRC 011 607 6 1 92 Disco [3] 117 406 1 1
20 Válvula de respiro M22x1,5-MS 013 032 X 1 93 Anel de pressão [1] DIN128 A 20 010 996 7 1
22 Carcaça 643 461 4 1 93 Anel de pressão [1] DIN128 A 20 010 996 7 1
25 Rolamento de esferas DIN625 6219Z 013 908 4 1 93 Arruela de encosto [3] DIN988 S22x32x2 010 344 6 1
29 Cola e mat vedação 910 255 8 X)

Peças com dimensoes em polegadas sao escritas em itálico, sobre fundo cinzento.
* As peças dentadas têm o seu código marcado, o qual também deve ser indicado.
X) Conforme necessidade
a) Vedação dupla
c) Somente p/ forma construtiva M5
Em caso de pedido de peças de reposição mencionar os dados da plaqueta com o número de fabricação bem como a denominação com o código da peça!
Nos motoredutores são flangeados motores, variadores ou tampas especiais. Peças de reposição para estes veja tabela à parte.

05/2000 Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN 34.
Redutor de engrenagens cônicas 33 273 595
KA97BA [1], KH97BA [2], KV97BA [3] Página 2 de 2

Nº Denominção Designação DIN Código Pç. Nº Denominção Designação DIN Código Pç.

94 Parafuso sextavado [1] ISO4017 M20x50-8.8 010 128 1 1 168 Capa de proteção [1] 70,8 114 081 7 1
94 Poleg pa.d.cabeca [1] ISO4017 3/ 4-10x2 in. 806 958 1 1 168 Capa de proteção [2] 75,8 012 683 7 1
94 Paraf.cilindrico [3] DIN912 M20x60-8.8 012 331 5 1 168 Tampão [3] 72x9 010 692 5 1
95 Capa de proteção [1] 70,8 114 081 7 1 183 Retentor BA-SF95x170x13/10-NBR 017 772 5 1
95 Capa de proteção [1] 70,8 114 081 7 1 184 Retentor a) B1-SF95x163x10/16,5-FPM 017 372 X 1
95 Tampão [3] 72x9 010 692 5 1 506 Arruela de ajuste DIN988 80x100x0,1 010 381 0 X)
98 Disco de contração 95x170 122 641 X 1 507 Arruela de ajuste DIN988 80x100x0,3 010 405 1 X)
99 Tampa de proteção 643 066 X 1 508 Arruela de ajuste DIN988 80x100x0,5 010 427 2 X)
100 Tampa do redutor 643 184 4 1 521 Arruela de ajuste DIN988 140x170x0,1 012 373 0 X)
101 Parafuso sextavado ISO4017 M8x20-8.8 011 025 6 10 522 Arruela de ajuste DIN988 140x170x0,3 012 361 7 X)
102 Cola e mat vedação 910 255 8 X) 523 Arruela de ajuste DIN988 140x170x0,5 012 374 9 X)
113 Porca de fixação DIN981 KM7 012 170 3 1 533 Arruela de ajuste DIN988 50x62x0,1 010 376 4 X)
114 Arruela dentada DIN5406 MB7 012 164 9 1 534 Arruela de ajuste DIN988 50x62x0,3 010 400 0 X)
116 Fusível roscado 910 242 6 X) 535 Arruela de ajuste DIN988 50x62x0,5 010 418 3 X)
119 Distanciador .50,5x .60x39 mm 643 346 4 1 536 Arruela de ajuste DIN988 50x62x0,1 010 376 4 X)
131 Tampão 100x12 010 686 0 1 537 Arruela de ajuste DIN988 50x62x0,3 010 400 0 X)
132 Anel de retenção DIN472 100x4 013 021 4 1 538 Arruela de ajuste DIN988 50x62x0,5 010 418 3 X)
133 Arruela de encosto DIN988 S80x100x3,5 012 028 6 1 542 Arruela de ajuste DIN988 80x100x0,1 010 381 0 X)
135 Anel Nilos c) 30309AV 013 721 9 1 543 Arruela de ajuste DIN988 80x100x0,3 010 405 1 X)
137 Arruela de encosto DIN988 S80x100x3,5 012 028 6 1 544 Arruela de ajuste DIN988 80x100x0,5 010 427 2 X)
161 Tampão 100x12 010 686 0 1 990 Pasta anticorrosiva [1] [3] 910 503 4 2
168 Capa de proteção [1] 70,8 114 081 7 1 990 Pasta anticorrosiva [2] 910 503 4 1

Peças com dimensoes em polegadas sao escritas em itálico, sobre fundo cinzento.
* As peças dentadas têm o seu código marcado, o qual também deve ser indicado.
X) Conforme necessidade
a) Vedação dupla
c) Somente p/ forma construtiva M5
Em caso de pedido de peças de reposição mencionar os dados da plaqueta com o número de fabricação bem como a denominação com o código da peça!
Nos motoredutores são flangeados motores, variadores ou tampas especiais. Peças de reposição para estes veja tabela à parte.

05/2000 Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN 34.
