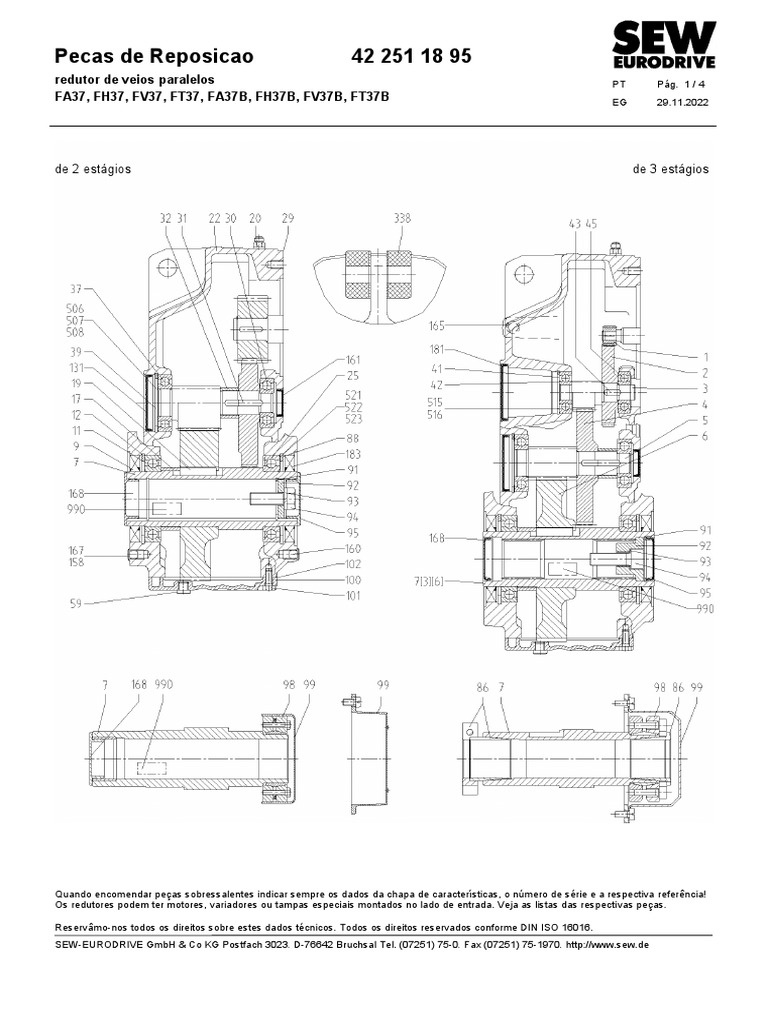

Pecas de Reposicao 42 251 18 95

redutor de veios paralelos PT Pág. 1 / 4

FA37, FH37, FV37, FT37, FA37B, FH37B, FV37B, FT37B EG 29.11.2022

de 2 estágios de 3 estágios

Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!
Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 http://www.sew.de
Pecas de Reposicao 42 251 18 95
redutor de veios paralelos PT Pág. 2 / 4
FA37, FH37, FV37, FT37, FA37B, FH37B, FV37B, FT37B EG 29.11.2022

Nº Denominção Especificações adicionais Designação SEW Código Pç.

1 Pinhão * 1
2 Roda dentada * 1
3 Veio pinhão * 1
4 Roda dentada * 1
5 Veio pinhão * 1
6 Roda dentada * 1
7 Veio oco FA37; FA37B Ø 25 mm 06441165 1
7 Veio oco FA37; FA37B Ø 30 mm 06432778 1
7 Veio oco FA37; FA37B; anticorrosivo; ASEPTICplus Ø 25 mm 00453048 1
7 Veio oco FA37; FA37B; anticorrosivo; ASEPTICplus Ø 30 mm 00453056 1
7 Eixo oco (polegada) FA37; FA37B Ø 1,250 in. 06432786 1
7 Veio oco completo FH37; FH37B Ø 30 mm 06431739 1
7 Veio oco completo FH37; FH37B; anticorrosivo Ø 30 mm 00435872 1
7 Veio oco completo FH37; FH37B Ø 30/32 mm 00428280 1
7 Veio oco completo FH37; FH37B; anticorrosivo Ø 30/32 mm 00449784 1
7 Veio oco FV37; FV37B 30x1,25x30x22 06433960 1
7 Veio oco FT37; FT37B NG30 0643715X 1
7 Veio oco FT37B; TorqLoc-Plus NG30 AB 06438350 1
7 Veio oco FT37; FT37B; anticorrosivo; ASEPTICplus NG30 06438474 1
7 Veio oco FT37B; anticorrosivo; ASEPTICplus; NG30 AB 06438598 1
TorqLoc-Plus
9 Retentor W AS45x75x8-NBR 0011524X 1
9 Retentor Retentor opcional em óleo FKM W AS45x75x8-FKM 00175994 1
9 Retentor Vedação dupla W BAB1-45x75x8-NBR 13225553 1
9 Retentor Retentor opcional em óleo FKM; Vedação W BAB1-45x75x8-FKM 13225588 1
dupla; versão ATEX conforme a categoria
II2G, II2D, II3G, II3D; ASEPTICplus
11 Rolamento de esferas 6009-Z 00112801 1
12 Anel de retenção DIN472 75x2,5-FS 00103233 1
17 Distanciador Ø46xØ55x11,5 mm 0643004X 1
19 Chaveta DIN6885-1 B8x7x20 +QT+C 00115991 1
20 Válvula de purga W4086 S-M10x1-CuZn-HEI 00130303 1
20 Válvula de purga anticorrosivo; ASEPTICplus W4086 S-M10x1-Niro-HEI 00136239 1
22 Cárter do redutor FA37; FH37; FV37; FT37 06421466 1
22 Cárter do redutor FA37B; FH37B; FV37B; FT37B; TorqLoc- 06420451 1
Plus
25 Rolamento de esferas 6009-Z 00112801 1
29 Massa vedante 09102558 X)
30 Rolamento de esferas 6301 00105058 1
31 Chaveta DIN6885-1 AB5x5x12 55HRC 00135402 1
32 Distanciador Ø17xØ22x11 mm 01158937 1
37 Rolamento de esferas 6302 00105066 1
39 Anel de retenção DIN472 42x1,75-FS 00103179 1
41 Anel de retenção DIN472 30x1,2-FS 00130060 1
42 Rolamento de esferas 6200 00139092 1
43 Chaveta DIN6885-1 B4x4x8 +QT+C 00134899 1
45 Rolamento de esferas 6200 00139092 1
59 Bujão W4085 B-M10x1-St-ADC3K- 0011426X 5
86 Jogo de terminais completo FT37; FT37B Ø 25 mm 10680586 1
86 Jogo de terminais completo FT37; FT37B Ø 30 mm 10678204 1
86 Jogo de terminais completo FT37; FT37B; anticorrosivo; ASEPTICplus Ø 30 mm 10678484 1
86 Jogo de terminais completo FT37; FT37B Ø 1,000 in. 10678190 1
86 Jogo de terminais completo FT37; FT37B Ø 1,1875 in. 10678204 1
86 Jogo de terminais completo FT37; FT37B Ø 1,250 in. 10678212 1

* Pinhões e engrenagens tem o código marcado na peça, que também deve ser mencionado
X) conforme a necessidade
Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!
Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 http://www.sew.de
Pecas de Reposicao 42 251 18 95
redutor de veios paralelos PT Pág. 3 / 4
FA37, FH37, FV37, FT37, FA37B, FH37B, FV37B, FT37B EG 29.11.2022

Nº Denominção Especificações adicionais Designação SEW Código Pç.

86 Jogo de terminais completo FT37; FT37B; anticorrosivo; ASEPTICplus Ø 1,000 in. 10678476 1
86 Jogo de terminais completo FT37; FT37B; anticorrosivo; ASEPTICplus Ø 1,1875 in. 10678484 1
86 Jogo de terminais completo FT37; FT37B; anticorrosivo; ASEPTICplus Ø 1,250 in. 10678492 1
88 Anel de retenção DIN472 75x2,5-FS 00103233 1
91 Anel de retenção FA37; FA37B; veio oco Ø 25 mm DIN472 25x1,2-FS 00130052 1
91 Anel de retenção FA37; FA37B; veio oco Ø 30 mm DIN472 30x1,2-FS 00130060 1
91 Anel de retenção FA37; FA37B; veio oco Ø 25 mm; W4161 25x1,2-Niro 13228048 1
anticorrosivo; ASEPTICplus
91 Anel de retenção FA37; FA37B; veio oco Ø 30 mm; W4161 30x1,2-Niro 13225197 1
anticorrosivo; ASEPTICplus
91 Anel de retenção FA37; FA37B; para veio oco de polegada DIN472 32x1,2-FS 00103136 1
91 Anel de retenção FV37; FV37B DIN472 37x1,5-FS 00103152 1
92 Disco FA37; FA37B; veio oco Ø 25 mm W4126 10,5x24,5x4,75-St-BA 01094904 1
92 Disco FA37; FA37B; veio oco Ø 30 mm W4126 10,5x29,5x4,75-St-BA 01094890 1
92 Disco FA37; FA37B; veio oco Ø 25 mm; W4126 10,5x24,5x4,75-A1 13228072 1
anticorrosivo; ASEPTICplus
92 Disco FA37; FA37B; veio oco Ø 30 mm; W4126 10,5x29,5x4,75-A1 13225219 1
anticorrosivo; ASEPTICplus
92 Disco FA37; FA37B W4126 1/2x1,24x3/16-St-BA 08069395 1
92 Disco FV37; FV37B 01174037 1
93 Anel de pressão FA37; FA37B; veio oco Ø 25 mm; veio oco DIN128 A10-FS-Q3F 00109924 1
Ø 30 mm
93 Anel de pressão FA37; FA37B; veio oco Ø 25 mm; veio oco DIN128 A10-A2 13225200 1
Ø 30 mm; anticorrosivo; ASEPTICplus
93 Anel de pressão FA37; FA37B; para veio oco de polegada DIN128 A12-FS-Q3F 00109932 1
93 Espaçador FV37; FV37B DIN988 S10x16x1,2-FS 00124079 1
94 Parafuso sextavado FA37; FA37B; veio oco Ø 25 mm; veio oco ISO4017 A-M10x25-8.8-A2F 00101168 1
Ø 30 mm
94 Parafuso sextavado FA37; FA37B; veio oco Ø 25 mm; veio oco ISO4017 A-M10x25-A2-70 13225227 1
Ø 30 mm; anticorrosivo; ASEPTICplus
94 Parafuso sextavado FA37; FA37B ASME A-UNC7/16-14x1-GR5-A2F 08069557 1
94 Parafuso de cabeça cilíndrica FV37; FV37B ISO4762 A-M10x30-8.8-A2F 00101443 1
95 Bujão FA37; FA37B; veio oco Ø 25 mm W4299 1-25,5-PP-BK 01146572 1
95 Bujão FA37; FA37B; veio oco Ø 30 mm W4299 1-30,5-PE-LD-BK 01140914 1
95 Bujão FA37; FA37B; para veio oco de polegada W4299 1-32,3-PE-LD-BK 01146637 1
95 Tampão FV37; FV37B W4300 1-37x10 00106895 1
98 Disco de aperto FH37; FH37B W4941 DK-38x72 06434657 1
98 Disco de aperto FH37; FH37B; anticorrosivo W4941 DK-38x72-Niro 13300202 1
98 Disco de aperto FT37; FT37B W4941 DK-40x72-TL 06439586 1
98 Disco de aperto FT37; FT37B; anticorrosivo; ASEPTICplus W4941 DK-40x72-Niro 19067631 1
99 Tampa de proteção FH37; FH37B 06430651 1
99 Tampa completa FA37; FA37B 10688293 1
99 Tampa completa FH37; FH37B 06435130 1
99 Tampa completa FH37; FT37; FH37B; FT37B; anticorrosivo; 0643584X 1
ASEPTICplus; versão ATEX conforme a
categoria II2G, II2D, II3G, II3D
100 Tampa do redutor 06421156 1
100 Tampa do redutor só para Acoplamento mecanismo de 06420494 1
translação
101 Parafuso sextavado ISO4017 A-M6x20-8.8-A2F 00101079 6
102 Junta 06421164 1
131 Tampão W4300 1-42x9,5 00111600 1
158 Bujão W4299 4-5,2-PE-LD-NA 19067801 2
160 Bujão W4299 4-5,2-PE-LD-NA 19067801 2
161 Tampão W4300 1-22x5 00124400 1
165 Bujão FA37B; FH37B; FV37B; FT37B W4299 1-7,2-PE-LD-NA 00136042 8
167 Bujão W4299 1-7,2-PE-LD-NA 00136042 5
168 Bujão FA37; FH37; FA37B; FH37B; veio oco Ø 25 W4299 1-25,5-PP-BK 01146572 1
mm

Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!
Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 http://www.sew.de
Pecas de Reposicao 42 251 18 95
redutor de veios paralelos PT Pág. 4 / 4
FA37, FH37, FV37, FT37, FA37B, FH37B, FV37B, FT37B EG 29.11.2022

Nº Denominção Especificações adicionais Designação SEW Código Pç.

168 Bujão FA37; FH37; FA37B; FH37B; veio oco Ø 30 W4299 1-30,5-PE-LD-BK 01140914 1
mm
168 Bujão FA37; FA37B; para veio oco de polegada W4299 1-32,3-PE-LD-BK 01146637 1
168 Tampão FV37; FV37B W4300 1-37x10 00106895 1
181 Tampão W4300 1-42x9,5 00111600 1
183 Retentor W AS45x75x8-NBR 0011524X 1
183 Retentor Retentor opcional em óleo FKM W AS45x75x8-FKM 00175994 1
183 Retentor Vedação dupla W BAB1-45x75x8-NBR 13225553 1
183 Retentor Retentor opcional em óleo FKM; Vedação W BAB1-45x75x8-FKM 13225588 1
dupla; versão ATEX conforme a categoria
II2G, II2D, II3G, II3D; ASEPTICplus
338 Bucha elástica W4311 12,5x40x20 00133485 2
506 Arruela de ajuste DIN988 30x42x0,1-St 00103853 X)
507 Arruela de ajuste DIN988 30x42x0,3-St 00104094 X)
508 Arruela de ajuste DIN988 30x42x0,5-St 00123455 X)
515 Arruela de ajuste DIN988 22x30x0,1-St 13226053 X)
516 Arruela de ajuste DIN988 22x30x0,3-St 13226061 X)
521 Arruela de ajuste DIN988 60x75x0,1-St 00103780 X)
522 Arruela de ajuste DIN988 60x75x0,3-St 00104027 X)
523 Arruela de ajuste DIN988 60x75x0,5-St 00113549 X)
990 Pasta anticorrosiva 09107819 1

X) conforme a necessidade
