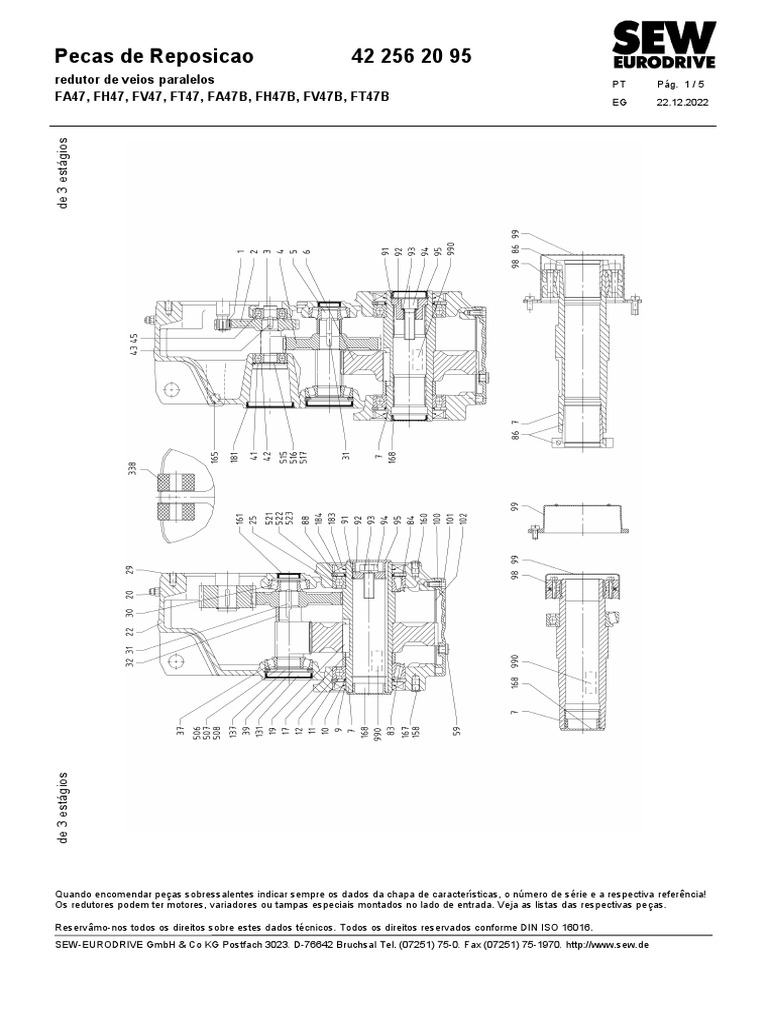

Pecas de Reposicao 42 256 20 95

redutor de veios paralelos PT Pág. 1 / 5

FA47, FH47, FV47, FT47, FA47B, FH47B, FV47B, FT47B EG 22.12.2022
de 3 estágios
de 3 estágios

Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!
Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 http://www.sew.de
Pecas de Reposicao 42 256 20 95
redutor de veios paralelos PT Pág. 2 / 5
FA47, FH47, FV47, FT47, FA47B, FH47B, FV47B, FT47B EG 22.12.2022

Nº Denominção Especificações adicionais Designação SEW Código Pç.

1 Pinhão * 1
2 Roda dentada * 1
3 Veio pinhão * 1
4 Roda dentada * 1
5 Veio pinhão * 1
6 Roda dentada * 1
7 Veio oco FA47; FA47B; Rolamento reforçado Ø 30 mm 00430501 1
7 Veio oco FA47; FA47B; Rolamento reforçado; Ø 30 mm 00484911 1
anticorrosivo
7 Veio oco FA47; FA47B Ø 35 mm 06430279 1
7 Veio oco FA47; FA47B; anticorrosivo; ASEPTICplus Ø 35 mm 00453072 1
7 Veio oco FA47; FA47B; Rolamento reforçado Ø 35 mm 0043051X 1
7 Veio oco FA47; FA47B; Rolamento reforçado; Ø 35 mm 00458813 1
anticorrosivo
7 Eixo oco (polegada) FA47; FA47B Ø 1,375 in. 06432794 1
7 Veio oco completo FH47; FH47B Ø 35 mm 06431747 1
7 Veio oco completo FH47; FH47B; anticorrosivo Ø 35 mm 00439541 1
7 Veio oco completo FH47; FH47B; Rolamento reforçado; versão Ø 35 mm 00461067 1
de folga reduzida
7 Veio oco completo FH47; FH47B; Rolamento reforçado; versão Ø 35 mm 00456780 1
de folga reduzida; anticorrosivo
7 Veio oco completo FH47; FH47B Ø 35/36 mm 00424498 1
7 Veio oco completo FH47; FH47B; Rolamento reforçado; versão Ø 35/36 mm 00463787 1
de folga reduzida
7 Veio oco completo FH47; FH47B; Rolamento reforçado; versão Ø 35/36 mm 00484806 1
de folga reduzida; anticorrosivo
7 Veio oco FV47; FV47B 35x2x30x16 06433979 1
7 Veio oco FT47; FT47B NG35 06437168 1
7 Veio oco FT47B; TorqLoc-Plus NG35 AB 06438369 1
7 Veio oco FT47; FT47B; anticorrosivo; ASEPTICplus NG35 06438482 1
7 Veio oco FT47B; anticorrosivo; ASEPTICplus; NG35 AB 06438601 1
TorqLoc-Plus
9 Retentor W BASF50x80x10-NBR 0017761X 1
9 Retentor Retentor opcional em óleo FKM; versão W BASF50x80x10-FKM 00178012 1
ATEX conforme a categoria II2G, II2D, II3G,
II3D; ASEPTICplus
10 Retentor retentor duplo opcional em borracha W B1SF50x74x8/11,5-FKM 00173614 1
fluorcarbonada; versão ATEX conforme a
categoria II2G, II2D, II3G, II3D;
ASEPTICplus
11 Rolamento de esferas 6010-Z 0011281X 1
11 Rolamento de rolos cónicos Rolamento reforçado; FH47, FH47B na 32010X 00139351 1
versão de folga reduzida
12 Anel de retenção DIN472 80x2,5-FS 00103241 1
17 Distanciador Ø51xØ60x12,5 mm 06430066 1
17 Distanciador Rolamento reforçado; FH47, FH47B na Ø51xØ60x8,2 mm 00427403 1
versão de folga reduzida
19 Chaveta DIN6885-1 B10x8x28 55HRC 00116319 1
20 Válvula de purga W4086 S-M10x1-CuZn-HEI 00130303 1
20 Válvula de purga anticorrosivo; ASEPTICplus W4086 S-M10x1-Niro-HEI 00136239 1
22 Cárter do redutor FA47; FH47; FV47; FT47 06421474 1
22 Cárter do redutor FA47B; FH47B; FV47B; FT47B; TorqLoc- 06420206 1
Plus
25 Rolamento de esferas 6010-Z 0011281X 1
25 Rolamento de rolos cónicos Rolamento reforçado; FH47, FH47B na 32010X 00139351 1
versão de folga reduzida

* Pinhões e engrenagens tem o código marcado na peça, que também deve ser mencionado
Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!
Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 http://www.sew.de
Pecas de Reposicao 42 256 20 95
redutor de veios paralelos PT Pág. 3 / 5
FA47, FH47, FV47, FT47, FA47B, FH47B, FV47B, FT47B EG 22.12.2022

Nº Denominção Especificações adicionais Designação SEW Código Pç.

29 Massa vedante 09102558 X)
30 Rolamento de rolos cónicos 30203 0012138X 1
31 Chaveta de 2 estágios DIN6885-1 B6x6x16 +QT+C 00116017 1
31 Chaveta de 3 estágios DIN6885-1 AB6x6x14 55HRC 00135410 1
32 Distanciador Para i 10,97 até 190,76 Ø20,6xØ25x15,5 mm 06420605 1
37 Rolamento de rolos cónicos 30303 00124648 1
39 Anel de retenção DIN472 47x1,75-FS 00103187 1
41 Anel de retenção DIN472 35x1,5-FS 00103144 1
42 Rolamento de esferas 6202 0010485X 1
43 Chaveta DIN6885-1 B5x5x10 +QT+C 00114839 1
45 Rolamento de esferas 6202 0010485X 1
59 Bujão W4085 B-M10x1-St-ADC3K- 0011426X 5
83 Arruela de vedação Rolamento reforçado; FH47, FH47B na W4585 32010X-AV 00136867 1
versão de folga reduzida
84 Arruela de vedação Rolamento reforçado; FH47, FH47B na W4585 32010X-AV 00136867 1
versão de folga reduzida
86 Jogo de terminais completo FT47; FT47B Ø 30 mm 10678220 1
86 Jogo de terminais completo FT47; FT47B Ø 35 mm 10678247 1
86 Jogo de terminais completo FT47; FT47B; anticorrosivo; ASEPTICplus Ø 30 mm 10678697 1
86 Jogo de terminais completo FT47; FT47B; anticorrosivo; ASEPTICplus Ø 35 mm 10678514 1
86 Jogo de terminais completo FT47; FT47B Ø 1,1875 in. 10678220 1
86 Jogo de terminais completo FT47; FT47B Ø 1,250 in. 10678239 1
86 Jogo de terminais completo FT47; FT47B Ø 1,375 in. 10678247 1
86 Jogo de terminais completo FT47; FT47B Ø 1,4375 in. 10678255 1
86 Jogo de terminais completo FT47; FT47B; anticorrosivo; ASEPTICplus Ø 1,1875 in. 10678697 1
86 Jogo de terminais completo FT47; FT47B; anticorrosivo; ASEPTICplus Ø 1,250 in. 10678506 1
86 Jogo de terminais completo FT47; FT47B; anticorrosivo; ASEPTICplus Ø 1,375 in. 10678514 1
86 Jogo de terminais completo FT47; FT47B; anticorrosivo; ASEPTICplus Ø 1,4375 in. 10678522 1
88 Anel de retenção DIN472 80x2,5-FS 00103241 1
91 Anel de retenção FA47; FA47B; veio oco Ø 30 mm DIN472 30x1,2-FS 00130060 1
91 Anel de retenção FA47; FA47B; veio oco Ø 30 mm; W4161 30x1,2-Niro 13225197 1
anticorrosivo; ASEPTICplus
91 Anel de retenção FA47; FA47B; veio oco Ø 35 mm; veio oco DIN472 35x1,5-FS 00103144 1
Ø 1,375 in.
91 Anel de retenção FA47; FA47B; veio oco Ø 35 mm; W4161 35x1,5-Niro 00160334 1
anticorrosivo; ASEPTICplus
91 Anel de retenção FV47; FV47B DIN472 37x1,5-FS 00103152 1
92 Disco FA47; FA47B; veio oco Ø 30 mm W4126 10,5x29,5x4,75-St-BA 01094890 1
92 Disco FA47; FA47B; veio oco Ø 30 mm; W4126 10,5x29,5x4,75-A1 13225219 1
anticorrosivo; ASEPTICplus
92 Disco FA47; FA47B; veio oco Ø 35 mm W4126 13x34,5x4,75-St-BA 01034456 1
92 Disco FA47; FA47B; veio oco Ø 35 mm; W4126 13x34,5x4,75-A1 00160199 1
anticorrosivo; ASEPTICplus
92 Disco FA47; FA47B; veio oco Ø 1,375 in. W4126 9/16x1,365x3/16-St-BA 08069409 1
92 Disco FV47; FV47B 01174037 1
93 Anel de pressão FA47; FA47B; veio oco Ø 30 mm DIN128 A10-FS-Q3F 00109924 1
93 Anel de pressão FA47; FA47B; veio oco Ø 30 mm; DIN128 A10-A2 13225200 1
anticorrosivo; ASEPTICplus
93 Anel de pressão FA47; FA47B; veio oco Ø 35 mm DIN128 A12-FS-Q3F 00109932 1
93 Anel de pressão FA47; FA47B; veio oco Ø 35 mm; DIN128 A12-A2 00160180 1
anticorrosivo; ASEPTICplus
93 Anel de pressão FA47; FA47B; veio oco Ø 1,375 in. ASME 1/2-FS-A2F 13300865 1
93 Espaçador FV47; FV47B DIN988 S10x16x1,2-FS 00124079 1
94 Parafuso sextavado FA47; FA47B; veio oco Ø 30 mm ISO4017 A-M10x25-8.8-A2F 00101168 1
94 Parafuso sextavado FA47; FA47B; veio oco Ø 30 mm; ISO4017 A-M10x25-A2-70 13225227 1
anticorrosivo; ASEPTICplus
94 Parafuso sextavado FA47; FA47B; veio oco Ø 35 mm ISO4017 A-M12x30-8.8-A2F 00101222 1

X) conforme a necessidade
Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!
Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 http://www.sew.de
Pecas de Reposicao 42 256 20 95
redutor de veios paralelos PT Pág. 4 / 5
FA47, FH47, FV47, FT47, FA47B, FH47B, FV47B, FT47B EG 22.12.2022

Nº Denominção Especificações adicionais Designação SEW Código Pç.

94 Parafuso sextavado FA47; FA47B; veio oco Ø 35 mm; ISO4017 A-M12x30-A2-70 00122955 1
anticorrosivo; ASEPTICplus
94 Parafuso sextavado FA47; FA47B; veio oco Ø 1,375 in. ASME A-UNC1/2-13x1-GR5-A2F 08069565 1
94 Parafuso de cabeça cilíndrica FV47; FV47B ISO4762 A-M10x30-8.8-A2F 00101443 1
95 Bujão FA47; FA47B; veio oco Ø 30 mm W4299 1-30,5-PE-LD-BK 01140914 1
95 Bujão FA47; FA47B; veio oco Ø 35 mm; veio oco W4299 1-35,7-PE-LD-BK 01146580 1
Ø 1,375 in.
95 Tampão FV47; FV47B W4300 1-37x10 00106895 1
98 Disco de aperto FH47; FH47B W4941 DK-44x80 01226126 1
98 Disco de aperto FT47; FT47B W4941 DK-44x80-TL 06439594 1
98 Disco de aperto FH47; FT47; FH47B; FT47B; anticorrosivo; W4941 DK-44x80-Niro 19067658 1
ASEPTICplus
99 Tampa de proteção FH47; FH47B 01140922 1
99 Tampa completa FA47; FA47B 10688390 1
99 Tampa completa FH47; FH47B 06435149 1
99 Tampa completa FH47; FH47B; montagem nos BD, CD - 09076913 1
Motor ab tamanho 80
99 Tampa completa FH47; FT47; FH47B; FT47B; anticorrosivo; 06435858 1
ASEPTICplus; versão ATEX conforme a
categoria II2G, II2D, II3G, II3D
100 Tampa do redutor 06420966 1
101 Parafuso sextavado ISO4017 A-M6x16-8.8-A2F 00101052 6
102 Junta 06420931 1
131 Tampão W4300 1-47x10 00106909 1
137 Espaçador DIN988 S37x47x2,5-FS 00103519 1
158 Bujão W4299 4-5,2-PE-LD-NA 19067801 2
160 Bujão W4299 4-5,2-PE-LD-NA 19067801 2
161 Tampão W4300 1-22x5 00124400 1
165 Bujão FA47B; FH47B; FV47B; FT47B W4299 1-9,4-PE-LD-NA 00113719 8
167 Bujão W4299 1-7,2-PE-LD-NA 00136042 8
168 Bujão FA47; FH47; FA47B; FH47B W4299 1-35,7-PE-LD-BK 01146580 1
168 Tampão FV47; FV47B W4300 1-37x10 00106895 1
181 Tampão W4300 1-52x10 00106917 1
183 Retentor W BASF50x80x10-NBR 0017761X 1
183 Retentor Retentor opcional em óleo FKM; versão W BASF50x80x10-FKM 00178012 1
ATEX conforme a categoria II2G, II2D, II3G,
II3D; ASEPTICplus
184 Retentor retentor duplo opcional em borracha W B1SF50x74x8/11,5-FKM 00173614 1
fluorcarbonada; versão ATEX conforme a
categoria II2G, II2D, II3G, II3D;
ASEPTICplus
338 Bucha elástica W4311 12,5x40x20 00133485 2
506 Arruela de ajuste DIN988 37x47x0,1-St 0010373X X)
507 Arruela de ajuste DIN988 37x47x0,3-St 00103977 X)
508 Arruela de ajuste DIN988 37x47x0,5-St 00123404 X)
515 Arruela de ajuste DIN988 25x35x0,1-St 00103691 X)
516 Arruela de ajuste DIN988 25x35x0,3-St 00103934 X)
517 Arruela de ajuste DIN988 25x35x0,5-St 00104167 X)
518 Arruela de ajuste de 2 estágios com Rolamento reforçado; W4140 70x80x0,1-St 0109209X X)
FH47, FH47B na versão de folga reduzida
519 Arruela de ajuste de 2 estágios com Rolamento reforçado; W4140 70x80x0,3-St 01092103 X)
FH47, FH47B na versão de folga reduzida
520 Arruela de ajuste de 2 estágios com Rolamento reforçado; W4140 70x80x0,5-St 01092111 X)
FH47, FH47B na versão de folga reduzida
521 Arruela de ajuste DIN988 63x80x0,1-St 00103799 X)
521 Arruela de ajuste de 3 estágios com Rolamento reforçado; W4140 70x80x0,1-St 0109209X X)
FH47, FH47B na versão de folga reduzida

X) conforme a necessidade
Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!
Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 http://www.sew.de
Pecas de Reposicao 42 256 20 95
redutor de veios paralelos PT Pág. 5 / 5
FA47, FH47, FV47, FT47, FA47B, FH47B, FV47B, FT47B EG 22.12.2022

Nº Denominção Especificações adicionais Designação SEW Código Pç.

522 Arruela de ajuste DIN988 63x80x0,3-St 00104035 X)
522 Arruela de ajuste de 3 estágios com Rolamento reforçado; W4140 70x80x0,3-St 01092103 X)
FH47, FH47B na versão de folga reduzida
523 Arruela de ajuste DIN988 63x80x0,5-St 00104191 X)
523 Arruela de ajuste de 3 estágios com Rolamento reforçado; W4140 70x80x0,5-St 01092111 X)
FH47, FH47B na versão de folga reduzida
990 Pasta anticorrosiva 09107819 1

X) conforme a necessidade
Quando encomendar peças sobressalentes indicar sempre os dados da chapa de características, o número de série e a respectiva referência!
Os redutores podem ter motores, variadores ou tampas especiais montados no lado de entrada. Veja as listas das respectivas peças.

Reservâmo-nos todos os direitos sobre estes dados técnicos. Todos os direitos reservados conforme DIN ISO 16016.
SEW-EURODRIVE GmbH & Co KG Postfach 3023 D-76642 Bruchsal Tel. (07251) 75-0 Fax (07251) 75-1970 http://www.sew.de
