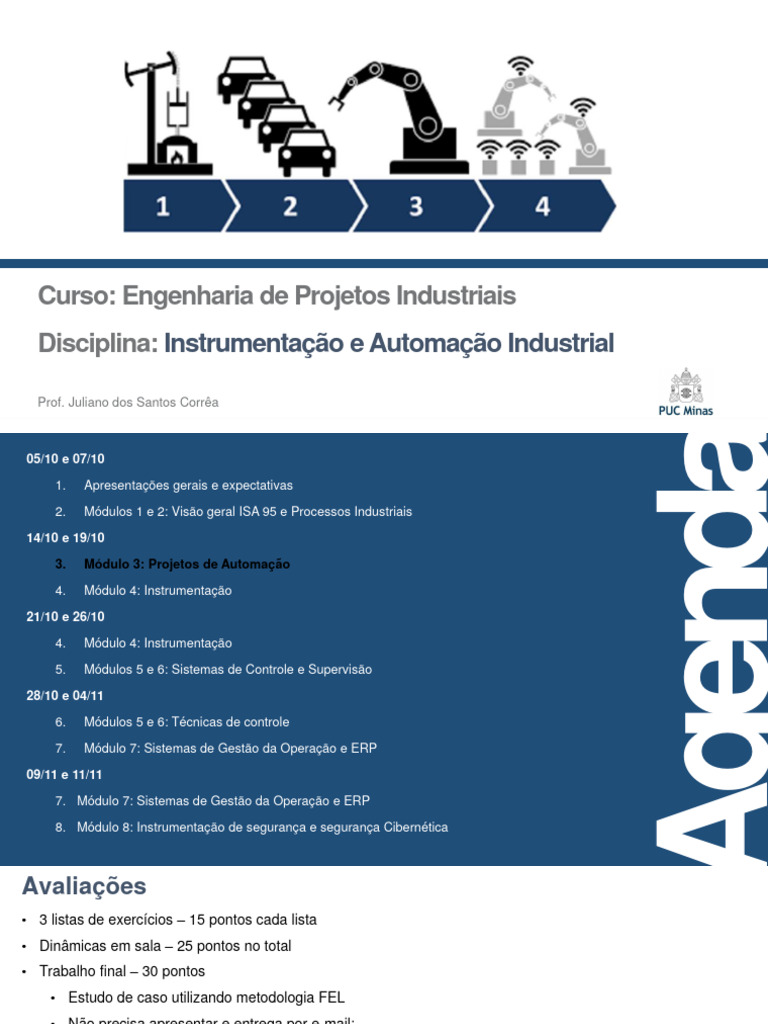

Curso: Engenharia de Projetos Industriais

Disciplina: Instrumentação e Automação Industrial

Prof.
1 Juliano dos Santos Corrêa
05/10 e 07/10

gend
1. Apresentações gerais e expectativas

2. Módulos 1 e 2: Visão geral ISA 95 e Processos Industriais

14/10 e 19/10

3. Módulo 3: Projetos de Automação

4. Módulo 4: Instrumentação

21/10 e 26/10

4. Módulo 4: Instrumentação

5. Módulos 5 e 6: Sistemas de Controle e Supervisão

28/10 e 04/11

6. Módulos 5 e 6: Técnicas de controle

7. Módulo 7: Sistemas de Gestão da Operação e ERP

09/11 e 11/11

7. Módulo 7: Sistemas de Gestão da Operação e ERP

8. Módulo 8: Instrumentação de segurança e segurança Cibernética

2
Avaliações
• 3 listas de exercícios – 15 pontos cada lista
• Dinâmicas em sala – 25 pontos no total
• Trabalho final – 30 pontos
• Estudo de caso utilizando metodologia FEL
• Não precisa apresentar e entrega por e-mail;

Aula Dinâmica Lista exercícios Trabalho

05/out

07/out ISA95 Lista 01

14/out

19/out Fel2 – Conceitual

21/out Instrumentação Lista 02

26/out

28/out Sistemas de Controle

04/nov Lista 03

09/nov PIMS / MES

11/nov Final

3
 Projetos de
Automação

4
Metodologias de projetos – PMBOK
• O que é um projeto?
• Um empreendimento único que deve apresentar um início e um fim claramente definidos e que,
conduzido por pessoas possa atingir os seus objetivos respeitando os parâmetros de prazo, custo e
qualidade. PMI (2001)

5
Metodologias de projetos – PMBOK

6
Metodologias de projetos – SCRUM
• O que é Scrum?
• É um framework para utilizado na gestão de projetos e desenvolvimento ágil de software

7
Metodologia FEL – Front End Loading
• O que é FEL?
• Independent Project Analysis (IPA) – Instituto Norte Americano
• É um processo muito utilizado em projetos de mega empreendimentos, tecnicamente denominados de
projetos de capital. Estes projetos requerem grandes investimentos e os processos FEL são utilizados
com o objetivo de minimizar os riscos de investimentos em projetos não viáveis e sem atratividade para
a organização.
• O projeto evolui de forma consistente até atingir a maturidade necessária para a sua autorização e
construção

8
Metodologia FEL – Principais produtos de cada fase
FEL 1 – Identificação
Oportunidade
• Declaração dos objetivos do
projeto para o negócio;
• Definição do time núcleo;
• Alinhamento estratégico;
• Previsões de mercado;
• Declaração de escopo inicial;
• Estudo de alternativas;
• Estudos competitivos;
• Estimativas iniciais de custos.
9
FEL 2 – Engenharia
Conceitual
• Planejamento das instalações;
• Análise de saúde;
• Segurança ambiental e
riscos preliminares;
• Análise econômica e
financeira detalhada;
• Execução de cronograma;
• Localização e layout do
empreendimento;
• Estimativa de orçamento;
• Engenharia conceitual;
• Declaração de escopo
FEL 3 – Engenharia Básica
• Especificações do
equipamento;
• Plano de compras;
• Análise de saúde;
• Segurança ambiental e riscos
finalizado;
• Plano de execução;
• Escopo do trabalho detalhado;
• Análise do cronograma;
• Engenharia básica;
• Declaração de escopo
finalizada.
Metodologia FEL – Volumetria

10
 Metodologia FEL x PMBOK

11
Fonte: https://pmkb.com.br/artigos/comissionamento-o-que-e-para-que-serve-e-quem-faz/
 Metodologia FEL x Estágios da implementação e testes automação
Domínio da Unidade de Negócio Domínio da Engenharia Domínio da Operação

FEL 1: FEL 2: FEL 3: Execução / Operação

Identificação da Engenharia Engenharia Pré-operação assistida
oportunidade Conceitual Básica
Detalhado

TAF: Testes de aceitação em fábrica

TAC: Testes de aceitação em campo
TIC: Testes de integração em campo

TAF
Fonte: ABNT
12 NBR IEC 62381 - Testes em sistemas de automação TAC
https://pmkb.com.br/artigos/comissionamento-o-que-e-para-que-serve-e-quem-faz/ TIC
Metodologia FEL x Produtos de Instrumentação e Automação
Domínio da Unidade de Negócio Domínio da Engenharia Domínio da Operação

FEL 1: FEL 2: FEL 3: Execução / Operação

Identificação da Engenharia Engenharia Pré-operação assistida
oportunidade Conceitual Básica
Detalhado

Não é necessário desenvolver nenhum produto de Instrumentação e Automação

13
 Metodologia FEL x Produtos de Instrumentação e Automação
Domínio da Unidade de Negócio Domínio da Engenharia Domínio da Operação

FEL 1: FEL 2: FEL 3: Execução / Operação

Identificação da Engenharia Engenharia Pré-operação assistida
oportunidade Conceitual Básica
Detalhado

Entrada Produto Descrição

Engenharia Baseada em Critérios de projeto de Automação Definição de todos os critérios e dados básicos para desenvolvimento do
Índices (FEL 1) Industrial projeto de automação industrial, em todas as fases do projeto de engenharia

Fluxogramas de Processo Definição de todos os critérios e dados básicos necessários para

Critérios de Projeto de Instrumentação desenvolvimento do projeto de instrumentação, em todas as fases do projeto
Fluxogramas de Utilidades
de engenharia.
Memorial Descritivo de
Lista de equipamentos de Automação
Processo Relação contendo os principais ativos de automação industrial do projeto.
e Instrumentação
Documento contendo os objetivos e a visão geral do sistema de automação,
Memorial Descritivo do Projeto
assim como as informações necessárias para o desenvolvimento do projeto
Conceitual de Automação
básico.
14
 Metodologia FEL x Produtos de Instrumentação e Automação
Domínio da Unidade de Negócio
FEL 1:
Identificação da
oportunidade
Entrada
Projeto Conceitual
Desenhos de arranjo geral de
equipamentos
Fluxograma de Engenharia
Desenhos arquitetônicos da
Sala de Engenharia
Salas de painéis
Salas de servidores
Lista de equipamentos de
elétrica
Lista de equipamentos de
mecânica
15
Domínio da Engenharia Domínio da Operação
FEL 2: FEL 3: Execução / Operação
Engenharia Engenharia Pré-operação assistida
Conceitual Básica
Detalhado
Produto Descrição
Critérios de projeto de Automação Definição de todos os critérios e dados básicos para desenvolvimento do
Industrial projeto de automação industrial, em todas as fases do projeto de engenharia
Definição de todos os critérios e dados básicos necessários para
Critérios de Projeto de Instrumentação desenvolvimento do projeto de instrumentação, em todas as fases do projeto
de engenharia.
Desenho contendo a localização dos instrumentos e painéis na unidade,
Locação de instrumentos e painéis de
possibilitando uma visão da distribuição dos instrumentos no campo e
campo
locação de caixas de junção e remotas.
Apresentação das lógicas de funcionamento da planta para subsidiar a
Lógicas de intertravamento e controle
programação dos sistemas de controle.
Lista contendo a relação dos instrumentos de medição e controle,
Lista de Instrumentos
analisadores, válvulas automáticas e atuadores previstos no projeto.
Metodologia FEL x Produtos de Instrumentação e Automação
Domínio da Unidade de Negócio Domínio da Engenharia Domínio da Operação

FEL 1: FEL 2: FEL 3: Execução / Operação

Identificação da Engenharia Engenharia Pré-operação assistida
oportunidade Conceitual Básica
Detalhado

Produto Descrição

Diagrama de configuração de sistemas de
automação
Listas de equipamentos de automação
Lista de softwares de automação
Folhas de dados
Lista de materiais de instalação
Apresentação de forma gráfica os componentes do sistema de automação, as interligações
entre os componentes e a interligação desses com os demais sistemas.
Relação contendo os principais ativos de automação industrial do projeto.
Apresentação de todos os softwares de automação necessários para complementar o Sistema
de Automação existente.
Documentação onde estarão descritas as características físicas e funcionais de um determinado
sistema, instrumento, software ou equipamento de automação ou instrumentação.
Lista de Materiais com os descritivos, especificações e quantitativos com informações dos
fornecedores de materiais, equipamentos e instrumentos.

16
 Metodologia FEL x Produtos de Instrumentação e Automação
Domínio da Unidade de Negócio
FEL 1:
Identificação da
oportunidade
Entrada
Documentos dos Fornecedores
dos Equipamentos Mecânicos e
de Automação
Documentos dos Fornecedores
dos Instrumentos
Desenho de Arranjo de Tubulação
Desenho de Arranjo Mecânicos
Desenho de Arranjo de Elétrica
Desenho de Rotas de Cabos
Memorial Descritivo do Processo
17
Domínio da Engenharia Domínio da Operação
FEL 2: FEL 3: Execução / Operação
Engenharia Engenharia Pré-operação assistida
Conceitual Básica
Detalhado
Produto Descrição
Análise técnica de propostas de Documentos que atestam a conformidade da proposta do fornecedor com os
fornecimento requisitos relacionados nas especificações técnicas e folhas de dados.
Lista contendo a relação dos instrumentos de medição e controle,
Listas de instrumentos - consolidação
analisadores, válvulas automáticas e atuadores previstos no projeto.
Desenhos de Locação de Instrumentos e Painéis de Campo consolidados
Locação de instrumentos e painéis de
considerando as alterações devido à evolução do projeto e o recebimento de
campo
Documentos de Fornecedor
Lista de Equipamentos de Automação considerando as alterações devido à
Listas de equipamentos de automação
evolução do projeto e o recebimento de Documentos de Fornecedor
Lista de Materiais com os descritivos, especificações e quantitativos com
Lista de Materiais de Automação
informações dos fornecedores de materiais e equipamentos.
 Metodologia FEL x Produtos de Instrumentação e Automação
Domínio da Unidade de Negócio Domínio da Engenharia Domínio da Operação

FEL 1: FEL 2: FEL 3: Execução / Operação

Identificação da Engenharia Engenharia Pré-operação assistida
oportunidade Conceitual Básica
Detalhado

Produto Descrição

Desenhos das Lógicas de Intertravamento e Controle produzidas no projeto básico e consolidados,

Lógicas de intertravamento e controle considerando as alterações devidas à evolução do projeto e o recebimento de documentos de Fornecedor de

equipamentos e sistemas objetos da automação.

Diagrama de malhas
Lista de Materiais de Instrumentação
Planilhas de quantidades
Roteiro de testes de automação e
18
instrumentação
Documento que contempla todas as malhas de controle da planta, incluindo a definição das funções
envolvidas (comando, sensoriamento, controle, sinalização etc.) e as interligações funcionais entre estas,
sendo a representação feita com a localização física de cada instrumento, atuador, sensor, controlador etc..
Lista de Materiais com os descritivos, especificações e quantitativos consolidados com informações dos
fornecedores de materiais e instrumentos.
Planilha de Quantidade de equipamentos, instrumentos, materiais, softwares e serviços referentes à disciplina
de automação emitida em complementação à lista emitida no Projeto Básico.
Roteiro descrevendo os Procedimentos de Testes de Automação utilizados para verificar o atendimento às
características técnicas e especificações dos equipamentos, sistemas e instrumentos
 Metodologia FEL x Produtos de Instrumentação e Automação
Domínio da Unidade de Negócio Domínio da Engenharia Domínio da Operação

FEL 1: FEL 2: FEL 3: Execução / Operação

Identificação da Engenharia Engenharia Pré-operação assistida
oportunidade Conceitual Básica
Detalhado

Produto Descrição

O documento Controle Inicial de Projetos deve ser utilizado e seus requisitos atendidos durante todas as etapas do empreendimento.
Controle inicial
Caso não haja uma versão deste documento específico para o site, deverá ser utilizado o documento padrão da tecnologia.

Manutenção 4.0

19
Manutenção: Reativa, preventiva, proativa e confiabilidade
Metodologia FEL x Produtos de Instrumentação e Automação
Domínio da Unidade de Negócio Domínio da Engenharia Domínio da Operação

FEL 1: FEL 2: FEL 3: Execução / Operação

Identificação da Engenharia Engenharia Pré-operação assistida
oportunidade Conceitual Básica
Detalhado

Não é necessário desenvolver nenhum novo produto para Instrumentação e Automação, mas um As-
Built de toda documentação é recomendado

20
Alguns tipos de Projetos de Automação
• EPCM (Engineering, Procurement, Construction Management): Modalidade onde a empresa fornecedora é
responsável por todo o fornecimento de Engenharia, Compras, Construção e Gerenciamento do projeto;
• EPC (Engineering, Procurement, Construction): Modalidade onde a empresa fornecedora é responsável por
todo o fornecimento de Engenharia, Compras e Construção, normalmente o cliente final contrata uma
empresa de gestão para diligenciar a obra;
• Turn Key: Modalidade chamada chave na mão, é a entrega completa do sistema pela empresa que
normalmente é chamada de integradora. Não é uma modalidade de contrato de engenharia, mas sim uma
indicação da especificidade sobre o tipo de contrato. Vantagens:
• Tempo menor de obra
• Simplificação logística
• Integração de soluções

No modelo de múltiplos parceiros, se um serviço fica ruim, só uma parte do trabalho foi
comprometida. Além disso, existe a chance de pedir que outra empresa arrume o problema. Já
no caso
21
do Turn Key, um trabalho mal feito compromete tudo, sem chance de correção.
Estudo de caso – Engenharia de Projetos Industriais

Material extra: Apostila de Engenharia de Projetos

Industriais do Prof Ricardo Tamietti (Capítulo 6 - página
259)

22
Estudo de caso – Laboratório de Instrumentação
• Projeto Básico
• Critérios de projeto (Automação e Instrumentação)
• Seleção de instrumentos;
• Requisitos de instalação de instrumentos;
• Seleção de painéis e salas de controle;
• Simbologia, unidades e escalas;
• Sistemas de intertravamento;
• Seleção de válvulas
• Fluxograma de Processo (“Process Flow Diagram – PFD”): Balanços de materiais e de energia
• Fluxograma de Engenharia (“Piping and Instrumentation – P&I”)
• Folha de dados do Processo
• Lista de Instrumentos

23
Estudo de caso – Laboratório de Instrumentação
• Projeto Básico → Critérios de projeto para Instrumentação → Seleção de Instrumentos
Vazão Nível

Temperatura

24
Estudo de caso – Laboratório de Instrumentação
• Projeto Básico → Critérios de projeto para Instrumentação → Seleção das Válvulas

Válvulas

25
 Estudo de caso – Laboratório de Instrumentação
• Fluxograma de Processo (“Process Flow Diagram – PFD”): Balanços de materiais e de energia

Fonte: https://docplayer.com.br/15558420-1-a-pratica-componentes-da-planta-de-instrumentacao-industrial-e-controle-de-processos-continuos-da-
26
de-lorenzo.html
Estudo de caso – Laboratório de Instrumentação
• Fluxograma de Engenharia (“Piping and Instrumentation – P&I”):
• Equipamento: Mostra todas as peças
• Tubulação: Todas as linhas (drenos, conexões) e especifica o tamanho e isolamento
• Instrumentação: Identifica indicadores, registradores, controladores

27
Estudo de caso – Vale
• Critérios de projetos de Automação Industrial • Critérios de projetos de Instrumentação

Material:
• FEL 2: Apostila de Engenharia de Projetos Industriais do Prof Ricardo Tamietti (Capítulo 6 - página 295)
• FEL 3: Apostila de Engenharia de Projetos Industriais do Prof Ricardo Tamietti (Capítulo 6 - página 301)
• Detalhado:
28 Apostila de Engenharia de Projetos Industriais do Prof Ricardo Tamietti (Capítulo 6 - página 310)
 Estudo de caso – Vale
Domínio da Unidade de Negócio Domínio da Engenharia Domínio da Operação

FEL 1: FEL 2: FEL 3: Execução / Operação

Identificação da Engenharia Engenharia Pré-operação assistida
oportunidade Conceitual Básica
Detalhado

Entrada Produto Produto

Projeto Conceitual Critérios de projeto de Automação

Desenhos de arranjo geral de
equipamentos
Fluxograma de Engenharia
Desenhos arquitetônicos da
Sala de Engenharia
Salas de painéis
Salas de servidores
Industrial
Critérios de Projeto de Instrumentação
Locação de instrumentos e painéis de
campo
Lógicas de intertravamento e controle
Lista de Instrumentos
Diagrama de configuração de sistemas de
automação
Listas de equipamentos de automação
Lista de softwares de automação
Folhas de dados
Lista de materiais de instalação

Lista de equipamentos de
elétrica
Lista de equipamentos de
mecânica
29
 Estudo de caso – Petrobrás

...

30
Fonte: https://canalfornecedor.petrobras.com.br/pt/regras-de-contratacao/catalogo-de-padronizacao/
 Estudo de caso – Petrobrás

Fonte: https://canalfornecedor.petrobras.com.br/pt/regras-de-contratacao/catalogo-de-
31
padronizacao/
 Estudo de caso – Petrobrás

32
Fonte: https://canalfornecedor.petrobras.com.br/pt/regras-de-contratacao/catalogo-de-padronizacao/
 MUITO OBRIGADO!!!

Prof. Juliano dos Santos Corrêa – julianokz@gmail.com

33
