N652 - ESTRADAS

EXERCÍCIOS – SALA DE AULA

16/05/2019 N652 Estradas - Prof. Ana Tália Pinto Guilherme 1

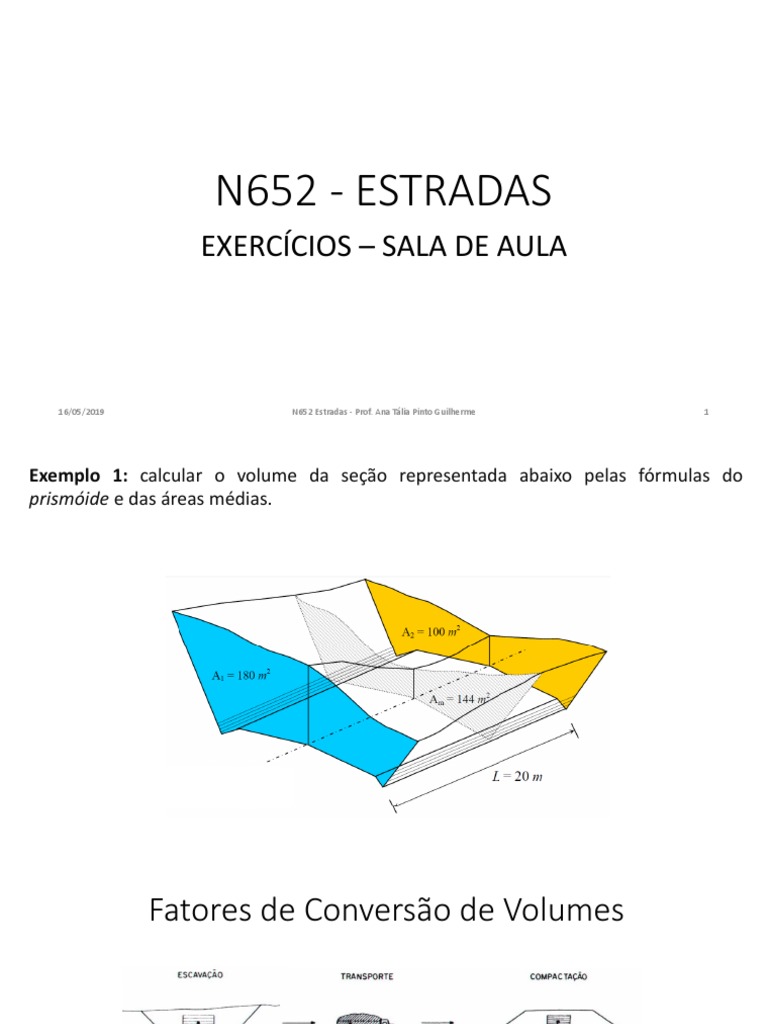

Exemplo 1: calcular o volume da seção representada abaixo pelas fórmulas do
prismóide e das áreas médias.
 Fatores de Conversão de Volumes

Exemplo 2:
Volume de corte: 5m³
1  0,83
 2  0,85
Exemplo3: (VUNESP, 2015) – Analista Técnico - Engenharia Civil -Prefeitura de
São José dos campos – SP
Para compactar e adensar m talude executa-se um reaterro escavando um
material que tem empolamento igual a 20%. Se são carregados cinco caminhões
de 3m³ com material solto em uma hora de trabalho, então em 4 horas de
trabalho o volume desse material medido no corte é de:
a) 100 m³
b) 80 m³
c) 60 m³
d) 50 m³
e) 40 m³

16/05/2019 N652 Estradas - Prof. Tiago Silveira 4

 SOMA DAS COMPEN- COMPEN- VOLUME
SEMI-
ÁREAS (m²) ÁREAS (m²) VOLUME (m³) SAÇÃO SAÇÃO ACUMULADO

ESTACA
DIST
Aterro LATERAL LONGITU- (m²)
Corte Aterro Corte Aterro (m) Corte Aterro
corrigido (m²) DINAL (m³)
(+) (-) (+) (-) (L/2) (+) (-)
(+)
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12)

COLUNA 1: estacas dos pontos onde foram levantadas as seções transversais;

COLUNA 2: áreas de corte, medidas nas seções;
COLUNA 3: áreas de aterro, medidas nas seções;
COLUNA 4: áreas de aterro pelo fator de homogeneização (Fh) - Col 3 x Fh;
COLUNA 5: Soma das áreas de corte de duas seções consecutivas (m2)
COLUNA 6: Soma das áreas de aterro de duas seções consecutivas (m2)
COLUNA 7: Semi-distância (m)
COLUNA 8: volumes de corte entre seções consecutivas – Col 5 x Col 7;
COLUNA 9: volumes de aterro entre seções consecutivas – Col 6 x Col 7;
COLUNA 10: volumes escavados e aplicados na mesma estaca
COLUNA 11: volumes que excedem a compensação transversal e são aproveitados
na compensação longitudinal;
COLUNA 12: volumes acumulados – Soma da Col 11.

16/05/2019 N652 Estradas - Prof. Tiago Silveira 5

 SOMA DAS COMPENS COMPENS VOLUME
SEMI-
ÁREAS (m²) ÁREAS (m²) VOLUME (m³) AÇÃO ÃO ACUMULAD

ESTACA
DIST
Aterro LATERAL LONGITUD O (m²)
Corte Aterro (m) Corte Aterro
Aterro (-) corrigido Corte (+) (m²) INAL (m³)
(+) (-) (L/2) (+) (-)
(+)
0 0 0 0 0 0 0 0 0 0 0 0
1 16 0 0 16 0 10 160 0 0 160 160
2 30 0 0 46 0 10 460 0 0 460 620
3 32 0 0 62 0 10 620 0 0 620 1240
4 20 0 0 52 0 10 520 0 0 520 1760
5 12 10 12 32 12 10 320 120 120 200 1960
6 0 14 16,8 12 28,8 10 120 288 120 -168 1792
7 0 20 24 0 40,8 10 0 408 0 -408 1384
8 0 28 33,6 0 57,6 10 0 576 0 -576 808
9 0 32 38,4 0 72 10 0 720 0 -720 88
10 0 24 28,8 0 67,2 10 0 672 0 -672 -584
11 0 18 21,6 0 50,4 10 0 504 0 -504 -1088
12 10 14 16,8 10 38,4 10 100 384 100 -284 -1372
13 46 0 0 56 16,8 10 560 168 168 392 -980
14 58 0 0 104 0 10 1040 0 0 1040 60
15 24 0 0 82 0 10 820 0 0 820 880
16 0 0 0 24 0 10 240 0 0 240 1120
16/05/2019 N652 Estradas - Prof. Tiago Silveira 6
Exemplo 4: Qual a distância econômica de transporte de um serviço de terraplenagem se
o custo de escavação for de R$ 2,6/m³, o custo de transporte R$ 1,3/m³.km e as
distâncias médias de bota-fora e de empréstimo 0,2 km e 0,3 km, respectivamente?
EXEMPLO 5: Para a realização do projeto detalhado de terraplenagem no intervalo entre as estacas 0 e 75 de
uma rodovia, lançou-se mão do Diagrama de Bruckner abaixo esquematizado. Com base nesse diagrama,
indique:
a)o volume do empréstimo, em m³;
b)o volume do bota-fora, em m³;
c)o volume do maior corte, em m³;
d)o volume do maior aterro, em m³;
e)as estacas de cota vermelha nula.

16/05/2019 N652 Estradas - Prof. Tiago Silveira 8

EXEMPLO 6: As figuras a seguir representam o diagrama de massas de um trecho de estrada. Para a execução da
terraplenagem, foram escolhidas duas linhas de equilíbrio (linhas 1 e 2 das figuras). Para as duas soluções propostas,
responder:
a)volume total de corte, em m³;
b)volume do primeiro aterro;
c)momento total de transporte para cada uma das linhas, em m³.dam;
d)qual das duas soluções propostas é a mais econômica?

16/05/2019 N652 Estradas - Prof. Tiago Silveira 9

EXEMPLO 7: Analise o diagrama de Brückner abaixo e determine:

10
a) Quais as estacas aproximadas e o volume do maior corte?
b) Quantos metros cúbicos mede o menor aterro?
c) Quais os volumes de empréstimo e bota-foras do diagrama acima?
d) Quais as estacas aproximadas dos pontos de passagem correspondentes a
passagem de corte para aterro?
e) Qual o momento de transporte em m3.km para o diagrama acima
f) Suponha que o valor unitário pago pelo DER para a escavação e carga seja de R$
5,10/m3. Qual o valor total em reais para a escavação e carga da terraplenagem
acima

11
 EXEMPLO 8:
SOMA DAS COMPENS COMPENS VOLUME
SEMI-
ÁREAS (m²) ÁREAS (m²) VOLUME (m³) AÇÃO ÃO ACUMULAD

ESTACA
DIST
Aterro LATERAL LONGITUD O (m²)
Corte Aterro (m) Corte Aterro
Aterro (-) corrigido Corte (+) (m²) INAL (m³)
(+) (-) (L/2) (+) (-)
(+)
0 0 0 0 0 0 0 0 0 0 0 0
1 16 0 0 16 0 10 160 0 0 160 160
2 30 0 0 46 0 10 460 0 0 460 620
3 32 0 0 62 0 10 620 0 0 620 1240
4 20 0 0 52 0 10 520 0 0 520 1760
5 12 10 12 32 12 10 320 120 120 200 1960
6 0 14 16,8 12 28,8 10 120 288 120 -168 1792
7 0 20 24 0 40,8 10 0 408 0 -408 1384
8 0 28 33,6 0 57,6 10 0 576 0 -576 808
9 0 32 38,4 0 72 10 0 720 0 -720 88
10 0 24 28,8 0 67,2 10 0 672 0 -672 -584
11 0 18 21,6 0 50,4 10 0 504 0 -504 -1088
12 10 14 16,8 10 38,4 10 100 384 100 -284 -1372
13 46 0 0 56 16,8 10 560 168 168 392 -980
14 58 0 0 104 0 10 1040 0 0 1040 60
15 24 0 0 82 0 10 820 0 0 820 880
16/05/2019 N652 Estradas - Prof. Tiago Silveira 12
16 0 0 0 24 0 10 240 0 0 240 1120
 2500
Diagrama de Bruckner

2000

1500

1000

500

0
0 2 4 6 8 10 12 14 16 18

-500

-1000

-1500

-2000

16/05/2019 N652 Estradas - Prof. Tiago Silveira 13

Exemplo 9:
Para execução do movimento de terra da figura, foi escolhida para linha de
equilíbrio (LE) a horizontal tracejada da figura. Sabendo-se que os eventuais
bota-foras e/ou empréstimos terão uma distância de transporte de 10 dam,
calcular:
a) quantos m3 serão transportados do corte C1 para o aterro A1.
b) volume do corte C1.
c) volume total a ser escavado para a execução dos serviços.
d) momento de transporte total, em m3.da
a) quantos m3 serão transportados do corte C1 para o aterro A1
b) volume do corte C1
c) volume total a ser escavado para a execução dos serviços
d) momento de transporte total, em m3.da
Exemplo 10: Com relação ao movimento de terra da figura, calcular:
a) Volume de bota-fora e/ou empréstimo
b) Volume de corte C1 e volume de aterro A2
c) Volume total a ser escavado (incluindo empréstimo e/ou bota-fora)
d) Momento total de transporte, em m3.dam (considerar eventuais
empréstimos ou bota-foras a uma DMT de 150 m).
a) Volume de bota-fora e/ou empréstimo
a) Volume de corte C1 e volume de aterro A2
a) Volume de corte C1 e volume de aterro A2
c) Volume total a ser escavado (incluindo empréstimo e/ou bota-fora)
a) Momento total de transporte, em m3.dam (considerar eventuais
empréstimos ou bota-foras a uma DMT de 150 m).
