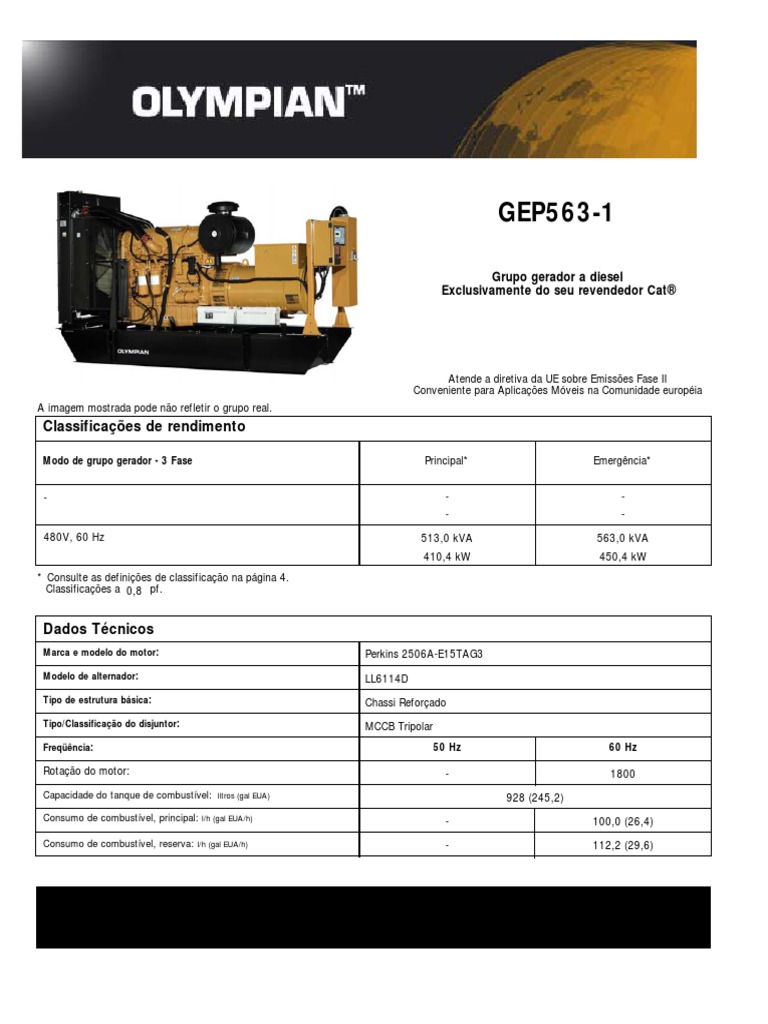

GEP563-1

Grupo gerador a diesel

Exclusivamente do seu revendedor Cat®

Atende a diretiva da UE sobre Emissões Fase II

Conveniente para Aplicações Móveis na Comunidade européia
A imagem mostrada pode não refletir o grupo real.
Classificações de rendimento

Modo de grupo gerador - 3 Fase Principal* Emergência*

- - -
- -

480V, 60 Hz 513,0 kVA 563,0 kVA

410,4 kW 450,4 kW

* Consulte as definições de classificação na página 4.

Classificações a 0,8 pf.

Dados Técnicos
Marca e modelo do motor: Perkins 2506A-E15TAG3

Modelo de alternador: LL6114D

Tipo de estrutura básica: Chassi Reforçado
Tipo/Classificação do disjuntor: MCCB Tripolar
Freqüência: 50 Hz 60 Hz

Rotação do motor: - 1800

Capacidade do tanque de combustível: litros (gal EUA) 928 (245,2)
Consumo de combustível, principal: l/h (gal EUA/h)
- 100,0 (26,4)

Consumo de combustível, reserva: l/h (gal EUA/h) - 112,2 (29,6)

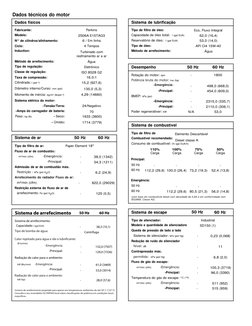

Dados técnicos do motor
Dados físicos Sistema de lubrificação
Fabricante: Perkins Tipo de filtro de óleo: Eco, Fluxo Integral
Modelo: 2506A-E15TAG3 Capacidade de óleo total: l (gal EUA) 62,0 (16,4)
N° de cilindros/alinhamento: 6 / Em linha Reservatório de óleo: l (gal EUA) 53,0 (14,0)
Ciclo: 4 Tempos Tipo de óleo: API CI4 15W-40
Induction: Turbinado com Método de arrefecimento: Água
resfriamento ar a ar
Método de arrefecimento: Água
Tipo de regulação: Eletrônico Desempenho 50 Hz 60 Hz
Classe de regulação: ISO 8528 G2
Rotação do motor: rpm - 1800
Taxa de compressão: 16.0:1
Potência bruta do motor: kw (hp)
Cilindrada: l (pol ³) 15,2 (927,6)
-Emergência: - 498,0 (668,0)
Diâmetro interno/Curso: mm (pol) 135,0 (5,3)
-Principal: - 454,0 (609,0)
Momento de inércia: kg/m² (lb/pol ²) 4,29 (14660) BMEP: kPa (psi)
Sistema elétrico do motor: -Emergência: - 2315,0 (335,7)
-Tensão/Terra: 24/Negativo -Principal: - 2110,0 (306,1)
-Amps do carregador de bateria: 70 Poder regenerativer: kW N/A 53,0
Peso: kg (lb) - Seco: 1633 (3600)
- Úmido: 1714 (3779)
Sistema de combustível
Tipo de filtro de Elemento Descartável
Sistema de ar 50 Hz 60 Hz Combustível recomendado:
Diesel classe A
Consumo de combustível: l/h (gal EUA/h)
Tipo de filtro de ar: Paper Element 18"
110% 100% 75% 50%
Fluxo de ar de combustão:
Carga Carga Carga Carga
m³/min (cfm) -Emergência: - 38,0 (1342)
Principal:
-Principal: - 34,3 (1211)
50 Hz - - - -
Admissão de ar de combustão máx.
60 Hz 112,2 (29,6) 100,0 (26,4) 73,2 (19,3) 52,4 (13,8)
Restrição : kPa (pol H2O) - 6,2 (24,9)
Arrefecimento do radiador Fluxo de ar:
Emergência:
m³/min (cfm) - 822,0 (29029)
50 Hz - - -
Restrição externa do fluxo de ar de
60 Hz 112,2 (29,6) 80,5 (21,3) 56,0 (14,8)
arrefecimento: Pa (pol H2O) - 125 (0,5)
(com base em combustível diesel com densidade de 0,84 e em conformidade com
BS2869, Classe A2)

Sistema de arrefecimento 50 Hz 60 Hz Sistema de escape 50 Hz 60 Hz

Sistema de arrefecimento: Tipo de silenciador: Industrial

Capacidade: l (gal EUA) - 38,3 (10,1) Modelo e quantidade de silenciadore SD150 (1)
Tipo de bomba de água: Queda de pressão de lado a lado
Centrífuga
Sistema de silenciador: kPa (pol Hg) - 0,23 (0,068)
Calor rejeitado para água e óle o lubrificante:
Redução de ruído do silenciador
(B tu/min)
-Emergência: - 132,0 (7507) Nível: dB - 11
-Principal: - 129,0 (7336) Contrapressão máx.
Radiação de calor para o ambiente: permitida: kPa (pol Hg) - 6,8 (2,0)
Fluxo de gás do escape:
kW (Btu/min) -Emergência: - 61,0 (3469)
m³/min (cfm) -Emergência: - 105,3 (3719)
-Principal: - 53,0 (3014)
-Principal: - 96,0 (3390)
Radiação de calor para o ambiente:
Temperatura do gás do escape: °C (°F)
kW (hp) - 28,0 (37,6)
m³/min (cfm) -Emergência: - 511 (952)
-Principal: - 515 (959)
Sistema de arrefecimento projetado para operar em temperaturas ambientes de até 50° C (122° F).
Consulte o seu revendedor OLYMPIAN local sobre classificações de potência em condições locais
específicas.

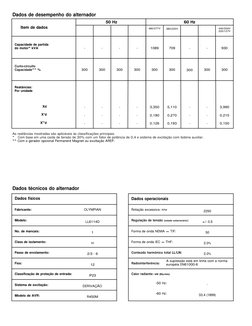

Dados de desempenho do alternador
50 Hz 60 Hz
Item de dados 480/277V 380/220V 440/254V
220/127V

Capacidade de partida
do motor* kVA - - - - 1089 709 - - 930

Curto-circuito
Capacidade** % 300 300 300 300 300 300 300 300 300

Reatâncias:
Por unidade

Xd - - - - 3,350 5,110 - - 3,990

X'd - - - - 0,180 0,270 - - 0,215

X''d - - - - 0,126 0,193 - - 0,150

As reatâncias mostradas são aplicáveis às classificações principais.

* Com base em uma caída de tensão de 30% com um fator de potência de 0,4 e sistema de excitação com bobina auxiliar.
** Com o gerador opcional Permanent Magnet ou excitação AREP.

Dados técnicos do alternador

Dados físicos Dados operacionais

Fabricante: OLYMPIAN Rotação excessiva: RPM

2250

Modelo: LL6114D Regulação de tensão (estado estacionário):

+/- 0.5

No. de mancais: 1 Forma de onda NEMA = TIF: 50

Class de isolamento: H Forma de onda IEC = THF: 2.0%

Passo de enrolamento: 2/3 - 6 Conteúdo harmônico total LL/LN: 2.0%

A supressão está em linha com a norma

Fios: 12 Radiointerferência: européia EN61000-6

Classificação de proteção de entrada: IP23 Calor radiante: kW (Btu/min)

Sistema de excitação: -50 Hz: -

DERIVAÇÃO

-60 Hz: 33,4 (1899)

Modelo de AVR: R450M

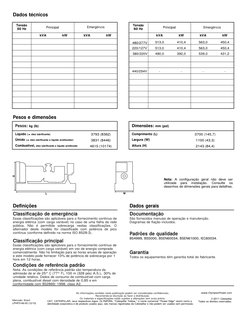

Dados técnicos

Tensão Tensão
Principal Emergência Principal Emergência
50 Hz 60 Hz
kVA kW kVA kW kVA kW kVA kW

480/277V 513,0 410,4 563,0 450,4

220/127V 513,0 410,4 563,0 450,4
380/220V 490,0 392,0 539,0 431,2

440/254V - - - -

Pesos e dimensões
Pesos: kg (lb) Dimensões: mm (pol)
Líquido (+ óleo lubrificante) 3793 (8362) Comprimento (L) 3700 (145,7)
Úmido (+ óleo lubrificante e líquido arrefecedor) 3831 (8446) Largura (W) 1100 (43,3)
Combustível, óleo lubrificante e líquido arrefecedo 4615 (10174) Altura (H) 2143 (84,4)

Nota: A configuração geral não deve ser

utilizada para instalação. Consulte os
desenhos de dimensões gerais para detalhes.

Definições Dados gerais

Classificação de emergência Documentação
Essas classificações são aplicáveis para o fornecimento contínuo de São fornecidos manuais de operação e manutenção.
energia elétrica (com carga variável) no caso de uma falha da rede Diagramas de fiação incluídos.
pública. Não é permitida sobrecarga nestas classificações. O
alternador deste modelo foi classificado com potência de pico
contínua (conforme definido na norma ISO 8528-3). Padrões de qualidade
BS4999, BS5000, BSEN60034, BSEN61000, IEC60034.
Classificação principal
Essas classificações são aplicáveis para o fornecimento contínuo de
energia elétrica (com carga variável) em vez de energia comprada
comercialmente. Não há limitação para as horas anuais de operação Garantia
e este modelo pode fornecer 10% de potência de sobrecarga por 1 Todos os equipamentos têm garantia total do fabricante.
hora em 12 horas.
Condições de referência padrão
Nota: As condições de referência padrão são temperatura da
admissão de ar de 25° C (77° F), 100 m (328 pés) A.S.L. 30% de
umidade relativa. Dados de consumo de combustível com carga
plena, combustível diesel com densidade de 0,85 e em
conformidade com BS2869; 1998, class A2.

As informações contidas nesta publicação podem ser consideradas confidenciais. [Link]

Recomenda-se discrição ao fazer a distribuição.
Os materiais e especificações estão sujeitos a alterações sem aviso prévio. © 2011 Caterpillar
Mercado: Brasil CAT, CATERPILLAR, seus respectivos logos, OLYMPIAN, “Caterpillar Yellow,” o nome comercial “Power Edge” assim como a Todos os direitos reservados.
LPHF0146-00 (12/10) identidade corporativa e de produto usados aqui, são marcas registradas da Caterpillar e não podem ser usados sem permissão.
