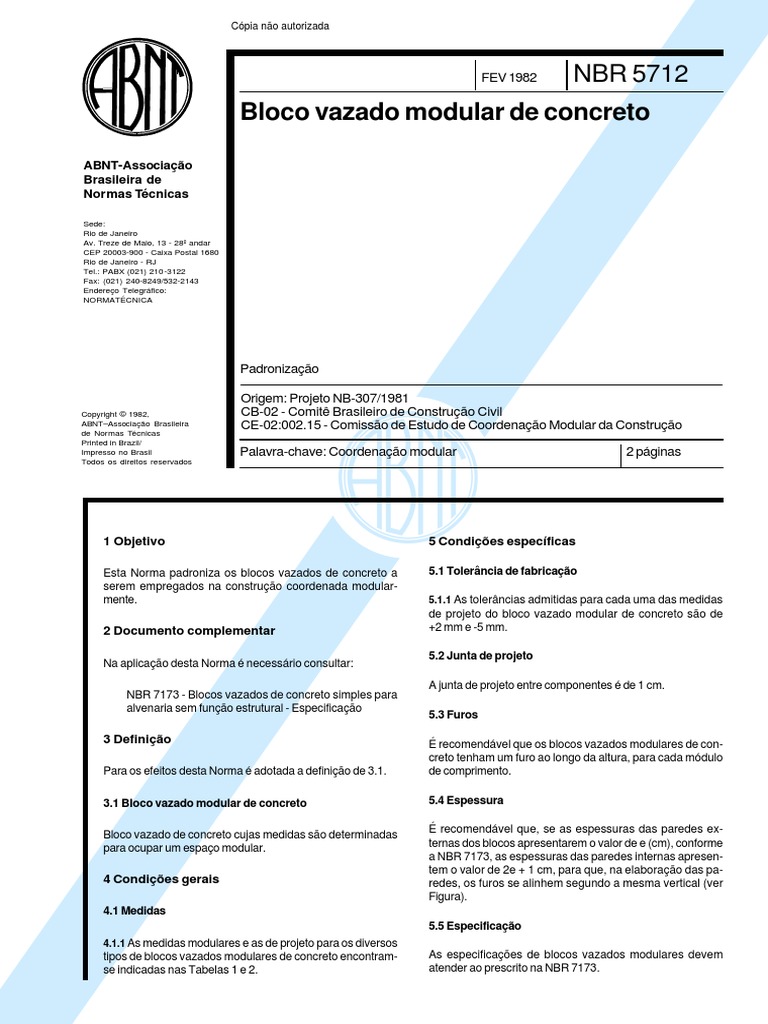

FEV 1982 NBR 5712

Bloco vazado modular de concreto

ABNT-Associação
Brasileira de
Normas Técnicas

Sede:
Rio de Janeiro
Av. Treze de Maio, 13 - 28º andar
CEP 20003-900 - Caixa Postal 1680
Rio de Janeiro - RJ
Tel.: PABX (021) 210 -3122
Fax: (021) 240-8249/532-2143
Endereço Telegráfico:
NORMATÉCNICA

Padronização

Origem: Projeto NB-307/1981

Copyright © 1982, CB-02 - Comitê Brasileiro de Construção Civil
ABNT–Associação Brasileira CE-02:002.15 - Comissão de Estudo de Coordenação Modular da Construção
de Normas Técnicas
Printed in Brazil/
Impresso no Brasil Palavra-chave: Coordenação modular 2 páginas
Todos os direitos reservados

1 Objetivo 5 Condições específicas

Esta Norma padroniza os blocos vazados de concreto a 5.1 Tolerância de fabricação

serem empregados na construção coordenada modular-
mente. 5.1.1 As tolerâncias admitidas para cada uma das medidas
de projeto do bloco vazado modular de concreto são de
2 Documento complementar +2 mm e -5 mm.

5.2 Junta de projeto

Na aplicação desta Norma é necessário consultar:

A junta de projeto entre componentes é de 1 cm.

NBR 7173 - Blocos vazados de concreto simples para
alvenaria sem função estrutural - Especificação
5.3 Furos

3 Definição É recomendável que os blocos vazados modulares de con-

creto tenham um furo ao longo da altura, para cada módulo
Para os efeitos desta Norma é adotada a definição de 3.1. de comprimento.

3.1 Bloco vazado modular de concreto 5.4 Espessura

Bloco vazado de concreto cujas medidas são determinadas
para ocupar um espaço modular.
4 Condições gerais
4.1 Medidas
4.1.1 As medidas modulares e as de projeto para os diversos
tipos de blocos vazados modulares de concreto encontram-
se indicadas nas Tabelas 1 e 2.
É recomendável que, se as espessuras das paredes ex-
ternas dos blocos apresentarem o valor de e (cm), conforme
a NBR 7173, as espessuras das paredes internas apresen-
tem o valor de 2e + 1 cm, para que, na elaboração das pa-
redes, os furos se alinhem segundo a mesma vertical (ver
Figura).
5.5 Especificação
As especificações de blocos vazados modulares devem
atender ao prescrito na NBR 7173.
 Cópia não autorizada
2 NBR 5712/1982

Tabela 1 - Medidas modulares dos blocos vazados de concreto

Blocos de altura comum Blocos de meia altura

Largura Altura Comprimento Largura Altura Comprimento

(cm) (cm) (cm) (cm) (cm) (cm)

20 20 10 20 10 10

15 20 10 15 10 10

10 20 10 10 10 10

20 20 20 20 10 20

15 20 20 15 10 20

10 20 20 10 10 20

20 20 40 20 10 40

15 20 40 15 10 40

10 20 40 10 10 40

Tabela 2 - Medidas de projeto dos blocos vazados de concreto

Blocos de altura comum Blocos de meia altura

Largura Altura Comprimento Largura Altura Comprimento

(cm) (cm) (cm) (cm) (cm) (cm)

19 19 9 19 9 9

14 19 9 14 9 9

9 19 9 9 9 9

19 19 19 19 9 19

14 19 19 14 9 19

9 19 19 9 9 19

19 19 39 19 9 39

14 19 39 14 9 39

9 19 39 9 9 39

Figura
