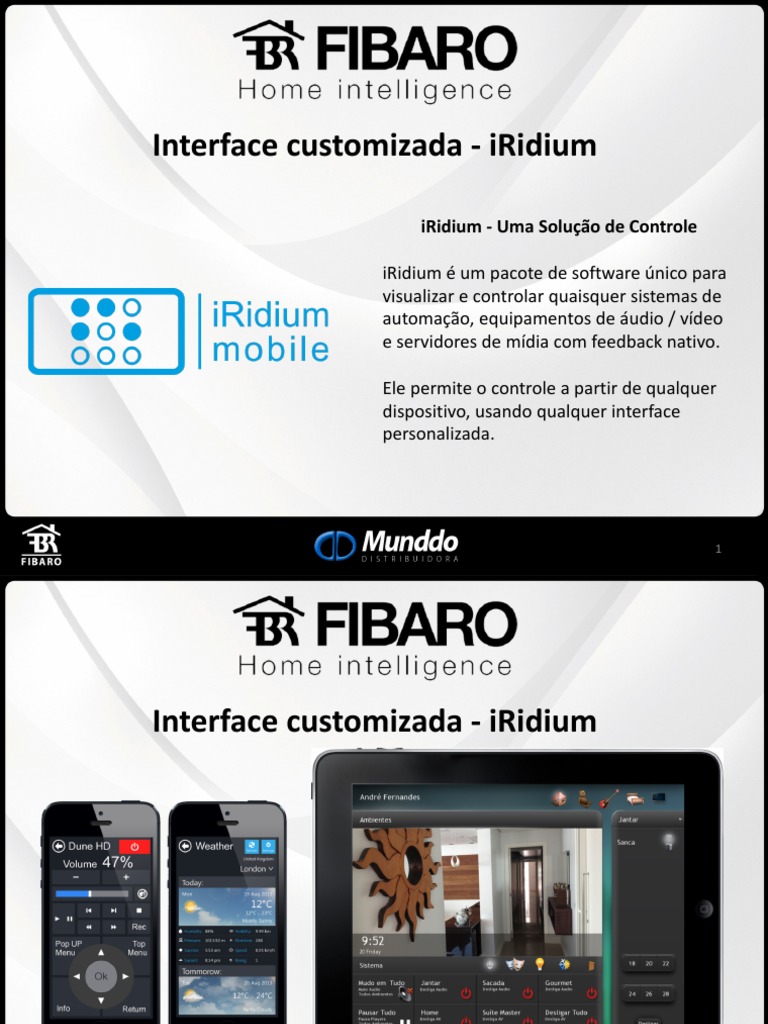

Interface

customizada - iRidium

iRidium - Uma Solução de Controle

iRidium é um pacote de software único para

visualizar e controlar quaisquer sistemas de
automação, equipamentos de áudio / vídeo
e servidores de mídia com feedback nativo.

Ele permite o controle a partir de qualquer

dispositivo, usando qualquer interface
personalizada.

1
Interface customizada - iRidium

2
 iRidium GUI Editor
Existem vários locais de usabilidade no GUI Editor, aos quais possuem diversas
funções que serão usadas para a criação de um projeto de interface gráfica

3
 iRidium GUI Editor
1 - Menu detalhado
É possível acessar as funções específicas do GUI Editor, mudar idioma, etc

2 - Árvore gráfica do projeto

Onde estão localizadas todas as páginas e Popups criados no projeto

3 - Área de edição
Onde é feito todo tipo de customização gráfica do projeto

4 - Propriedades dos objetos

É possível mudar os parâmetros específicos dos botões, sliders, listas, etc

4
 iRidium GUI Editor
5 - Galeria
Onde fica todos os recursos gráficos, biblioteca de imagens, planos de fundo, etc

6 - Bancos de dados
Local ode fica localizados os drivers de diversos sistemas, como: Fibaro, Crestron,
Denon, etc

7 - Árvore de dispositivos do projeto

Local onde é criado os dispositivos que serão controlados pela interface gráfica
juntamente com seus comandos

8 - Propriedades do comando
Onde é possível configurar os comandos de acordo com o tipo de dispositivo usado

5
 iRidium GUI Editor – Primeiros passos

Após instalar o pacote de software (iRidium Environment), inicie o iRidium GUI

Editor, localizado no menu iniciar do Windows:

6
 iRidium GUI Editor – Criando Projeto
1 - Clique no botão New Project
Defina os parâmetros do seu projeto

2 - Nome do projeto:
Fibaro Teste
Dispositivo ao qual irá ser usado:
iPad
Resolução do dispositivo
1024x768
Nome da primeira página
Page 1
Orientação:
Landscape
Clique em Ok

7
 iRidium GUI Editor – Criando Projeto
Criando botões de acionamento direto

1 - Selecione a página que foi criada na árvore gráfica do projeto e depois clique no
ícone de desenho

Desenhe um quadrado na área de edição

2 - Crie botões retangulares que sejam os canais do módulo Relê.

Exemplo: Teto On no estado 1 e Teto Off no estado 2

8
 iRidium GUI Editor – Criando Projeto
3 - Propriedades do objeto, aba [States]
Escolha o state que deseja fazer as alterações
No campo Text o texto que aparecerá no botão,
por exemplo, Teto, Relê, etc.
No campo Font, pode ser alterado a fonte da
letra e em Font Size o tamanho

9
 iRidium GUI Editor – Criando Projeto
4 - Configurando o botão para ligar o desligar o canal do módulo Relê
Após ter criado o botão e colocado o nome nos states, vá em Propriedades do objeto, aba
[General] e configure da seguinte forma:

Type = Trigger Button

Feedback = Channel
Hit = Active Touch
Trigger Value 1 = 0
Trigger Value 2 = 1

10
iRidium GUI Editor – Adicionado o Driver Fibaro

Para trabalhar com o módulo Fibaro integrado com iRidium, requer uma licença Z-Wave.

Segue o link para download do driver Fibaro para iRidium:

http://www.iridiummobile.net/products/module/fibaro/

Para usar este módulo em seu projeto, você precisa mesclar os projetos.

Vídeo: https://www.youtube.com/watch?v=RWkS9ddh3D8

11
 iRidium GUI Editor – Configurando o Driver
Indique o endereço IP da central da Fibaro em PROPERTIES, deixe a porta 80.
Login: admin
Senha: admin (padrão)

Se você usar outro login e senha, em seguida, indica-los nos campos de login e senha. Edite
também as strings no script da Fibaro:

var login = "admin";

var password = "admin";

12
 iRidium GUI Editor – Usando o Driver

Você precisa saber os Ids dos dispositivos para controlar os módulos da Fibaro com a
interface gráfica iRidium. O ID do dispositivo pode ser visto na página web da Home Center.
Vá para a aba Dispositivos, selecione o dispositivo que você precisa e clique no botão
Configurações do dispositivo.

13
 iRidium GUI Editor – Usando o Driver
1 - Vá para as configurações do dispositivo:

14
 iRidium GUI Editor – Usando o Driver
2 - Copie o ID do módulo, por exemplo, 23

15
 iRidium GUI Editor – Usando o Driver
3 - Para controlar o dispositivo, adicione o ID do dispositivo em Comandos.

4 - Para obter o estado do dispositivo (luz on / off, nível de intensidade, temperatura),

adicionar o ID do dispositivo no feedback

16
 iRidium GUI Editor – Usando o Driver
5 - Arraste o comando com ID do dispositivo para o botão, selecione Send String na janela
Send Command. Selecione Press e escreva os comandos “on”, “off” no campo String
separando por virgula, em seguida, clique em Ok.

Ao clicar no botão, os comandos

"on" e "off" serão enviados
alternadamente. Para o trabalho
correto do botão, é necessário
configurar o feedback (veja a seguir)

17
 iRidium GUI Editor – Usando o Driver
Configurando o Feedback: Arraste comando de feedback com o respectivo ID para o botão,
em seguida, selecione In Value.

18
 iRidium Transfer
É possível adicionar os dispositivos/licenças/projetos dos clientes de forma organizada. Os
projetos podem ser separados por grupos diferentes, por exemplo: Residencial, Corporativo,
Hotel, Testes, etc.

Dispositivos

Projetos

Licenças

19
 iRidium Transfer
Atualizar a interface no dispositivo

É possível atualizar o projeto da interface sem ter que abrir o iRidium GUI Editor, basta clicar
no botão azul de atualização quando o dispositivo estiver online, que o projeto será enviado
imediatamente.

Basta aguardar o projeto ser carregado e já estará pronto para ser usado.
