Arquitetura e registradores do microprocessador 8086

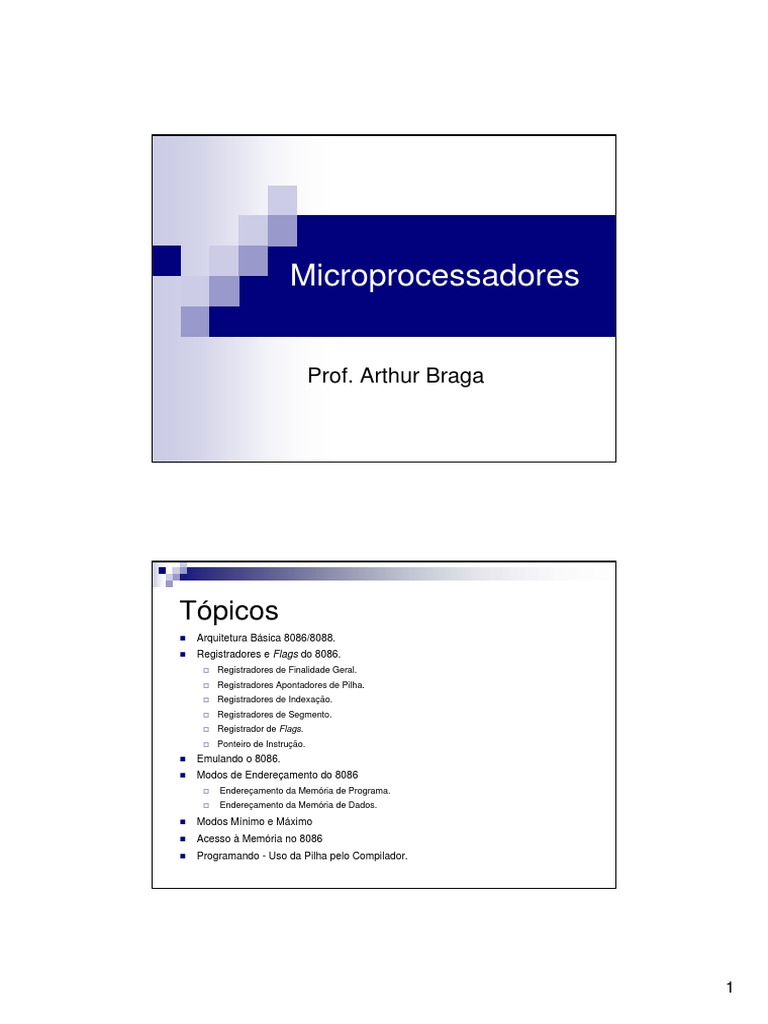

Microprocessadores
Prof. Arthur Braga
Tópicos
Arquitetura Básica 8086/8088.
Registradores e Flags do 8086.
Registradores de Finalidade Geral.
Registradores Apontadores de Pilha.
Registradores de Indexação.
Registradores de Segmento.
Registrador de Flags.
Ponteiro de Instrução.
Emulando o 8086.
Modos de Endereçamento do 8086
Endereçamento da Memória de Programa.
Endereçamento da Memória de Dados.
Modos Mínimo e Máximo
Acesso à Memória no 8086
Programando - Uso da Pilha pelo Compilador.
1
As CPUS 8086/8088
As CPUs 8086 / 8088
Estrutura das CPUs 8086 / 8088
(1978)
(1979)
Característica Comum: endereçamento a 20 bits,

podendo acessar 1 Mbyte de memória.
2
As CPUs 8086 / 8088
As CPUs 8086 / 8088
≈ 29.000 transístores
3
As CPUs 8086 / 8088
?
mínimo
As CPUs 8086 / 8088
A CPU é dividida em
duas unidades
independentes:
• EU – Unidade de
Execução –
responsável pela
decodificação e
execução das
instruções.
• BIU – Unidade de
Interface de
Barramento –
responsável pela
interface com o
barramento
externo.
4
As CPUs 8086 / 8088
• Toda vez que a EU está pronta para executar uma nova instrução, ela
retira um código do topo da Fila de Códigos na BIU.
• Se a Fila de Códigos está vazia, então a BIU executa um ciclo de busca
(“fetch”) e a EU é obrigada a aguardar esse ciclo.
• Raramente a Fila de Códigos estará vazia.
Ciclos de busca e execução:
Se memória ou I/O devem
ser acessados durante a
execução de uma
instrução, então a EU
informa à BIU sobre essa
necessidade – que será
atendida com a geração
de ciclos de barramento
pela BIU.
As CPUs 8086 / 8088
OBSERVAÇ
OBSERVAÇÃO:
Não confundir a fila de 6 bytes da BIU com memória

cache. Os códigos que são colocados nessa fila são as
instruções (códigos de operação ou opcodes)
opcodes que serão
executados pela EU.
Os dados nunca são colocados nessa fila.
Como os registradores são utilizados ?
5
Registradores e Flags do 8086

Registradores e Flags no 8086:
São 4 registradores de finalidade geral (16 bits) (AX,BX,CX e DX).

DX)
São 2 registradores apontadores de pilha (16 bits) (SP e BP).
BP)
São 2 registradores de indexação (16 bits) (SI e DI).
DI)
São 4 registradores de segmento (16 bits) (CS,DS,SS e ES).
ES)
Há 1 ponteiro de instrução (16 bits) (IP).
(IP)
E 1 resgistrador de estado (flags) (16 bits) (PSW).
(PSW)
O 8086 importa todo o conjunto de registradores do 8085.
6
Como são
utilizados os
registradores
?
Registradores de Finalidade Geral
Cada registrador de finalidade geral (AX , BX , CX e DX)

pode ser acessado como um registrador de 16 bits ou
como dois registradores de 8 bits:
AX = AH:AL , BX = BH:BL , CX = CH:CL e DX = DH:DL
Todos os registradores de finalidade geral podem ser

usados como operandos em operações lógicas e
aritméticas, de 8 ou 16 bits.
7
AX – Acumulador Primário:
Todas as operações de I/O são realizadas com o uso auxiliar deste
registrador.
Operações que utilizam dados imediatos necessitam de menos memória
quando feitas através de AX.
Algumas operações com strings e instruções aritméticas pedem o uso
deste registrador.
Geralmente, é usado, pelos compiladores, para guardar valores
retornados de subrotinas.
BX – Registrador Base:
É o único registrador de finalidade geral que pode ser utilizado no
cálculo de endereços de memória.
Todas as referências à memória que usam esse registrador no cálculo
de endereço tomam o registrador de segmento DS como segmento
padrão.
8
CX – Contador:
É decrementado durante as operações com loops e strings.
Tipicamente, é usado para controlar o número de repetições de uma
instrução antecedida pelo prefixo REP.
REP
Também é usado para controlar rotações e deslocamentos de vários
bits.
DX – Endereçador de I/O e Registrador de Dados:

Foi-lhe dado o nome de registrador de dados principalmente por força
dos mnemônicos.
Em algumas operações de I/O, fornece o endereço, coisa que nenhum
outro registrador pode fazer.
Também utilizado em operações aritméticas, incluindo multiplicação e
divisão.
Pode ser usado por compiladores, juntamente com AX, para guardar
valores retornados de subrotinas.
9
Operações podem ser realizadas apenas em partes de 8

bits desses registrados, afetando o conjunto de 16 bits:
mov ax, 2155h AX = 2155h

mov ah, 43h AX = 4355h
Operações que operem com uma parte de 8 bits, não

afetarão a outra parte do registrador de 16 bits:
mov dx, 21FFh DX = 21FFh

inc dl DX = 2100h
Registradores Apontadores de Pilha
Os registradores SP e BP são usados para acessar dados

no segmento de pilha.
A pilha é particularmente importante no que diz respeito ao
uso de subrotinas.
subrotinas Quando uma instrução chama uma
subrotina, é preciso marcar qual instrução do programa
deve ser executada após o términa da subrotina.
Os registradores SP e BP também podem ser usados
como operandos em operações lógicas e aritméticas de 16
bits.
Outra aplicação para a pilha é a possibilidade de alocaç
alocação
dinâmica de variá
variáveis.
veis As variáveis alocadas na pilha são
acessadas com o auxílio de BP.
10
Registradores Apontadores de Pilha
SP – Ponteiro de Pilha (“Stack Pointer”):

Armazena o offset do endereço do topo da pilha, controlando a
alocação dinâmica de variáveis e o empilhamento de endereços de
retorno de subrotinas.
Todas as referências ao SP, por definição, usam o registrador SS.
BP – Ponteiro de Base:
Permite acessar dados alocados na pilha.
Tipicamente é usado para acessar parâmetros que foram passados via
pilha para uma determinada subrotina.
Registradores de Indexaç
Indexação
Os registradores de Indexação (SI

SI e DI):
DI
São usados para acessar dados na memória de dados.
São extensivamente usados nas operações com strings.
Podem ser usados como operandos em todas as operações lógicas e
aritméticas de 16 bits.
11
Registradores de Segmento
Quando projetou o 8086, a Intel se preocupou em facilitar o acesso e o
gerenciamento de memória desta CPU que poderia chegar a 1 MByte.
Por isso, decidiu particionar essa memória em segmentos de 64 K (16
bits) endereços. Assim, todo acesso à memória do 8086 é feito através
de segmentos de 64 K endereços.
Os Registradores de Segmento funcionam como selecionadores

destas faixas de endereçamento. Cada registrador especifica o início
de uma faixa de 64 K endereços consecutivos.
O acesso a endereços dentro de um segmento é feito através de um

deslocamento (offset)
(offset) a partir do endereço-base.
São 4 tipos de segmentos considerados: CÓDIGO, DADOS, PILHA e

EXTRA.
CS – Segmento de Código (“Code Segment”):

Todos os acessos ao código de programa tomam este registrador
como seletor. O “offset”
offset” é o registrador IP.
IP
DS – Segmento de Dados (“Data Segment”):

Todo acesso a dados usa este registrador como referência, mas há 3
exceções:
Endereços para acessos à pilha usam o registrador SS.
SS
Endereços para acesso a dados que usam o BP são calculados a
partir de SS.
SS
Operações com strings, que usam DI no cálculo do endereço, são
feitas usando ES.
ES
12
SS – Segmento de Pilha (“Stack Segment”):

Todos os acessos a dados que utilizam os registradores SP ou BP
tomam como referência este registrador.
ES – Segmento Extra (“Extra Segment”):

Operações com strings que usam DI para calcular o endereço são
feitas usando o registrador ES para definir o segmento.
Palavra de Estado do Programa (PSW) ou Registrador de Flags
C – Carry – reflete o “vai um” do bit mais significativo em operações

aritméticas (8 ou 16 bits). Também modificado por algumas instruções
de rotação e deslocamento.
P – Paridade – indica a paridade do byte menos significativo do
resultado de uma operação. (P=1, número par de “1s” no byte menos
significativo; P=0, caso contrário).
13
A – Carry Auxiliar – reflete o “vai um” do bit 3 em uma operação de

8 bits.
Z – Flag Zero – indica se uma operação teve zero como resultado
(Z=1, se o resultado da operação for zero; Z=0, caso contrário).
S – Flag de Sinal – é igual ao bit de mais alta ordem do resultado

de uma operação aritmética (S=0, resultado positivo; S=1, caso
contrário).
T – Armadilha (“Trap”) – para a depuração de programas – este bit

coloca o 8086 no modo passo a passo, de forma a invocar uma
exceção após a execução de cada instrução.
14
I – Interrupção – habilita ou desabilita a interrupção pedida pelo pino

INTR (I=1, interrupção habilitada).
D – Direção – determina se as operações com strings vão

incrementar ou decrementar os registradores de indexação SI e DI
(D=1, SI e DI serão decrementados, a string será acessada de seu
endereço mais alto para o mais baixo; D=0, ocorre o contrário).
O – Overflow – indica um overflow de magnitude, em aritmética

binária com sinal.
15
Palavra de Estado do Programa ou Registrador de Flags
Exemplos de usos do registrador de flags:
a)If (a<b) { printf (“a<b”) ; a-b , testa o flag S de sinal ( jns )

X=b-a;
...}
b) If (a==b) { printf (“a==b”) ; xor (a,b) , a = b testa o flag Z de zero ( jnz )

X = a*12;
...}
Ponteiro de Instruç
Instrução
O Ponteiro de Instruç
Instrução (IP) e o registrador CS, juntos,
são responsáveis por marcar o endereço da próxima
instrução a ser executada.
Como começar o estudo

do uso dos registradores
e Flags do 8086 ?
16
Emulando o 8086
www.emu8086.com
Emulando o 8086
www.emu8086.com
17
Emulando o 8086
www.emu8086.com
Modos de Endereçamento
18
Geraç
Geração de endereç
endereço fí
físico
Registradores Internos – 16 bits Endereço Físico – 20 bits ?
A geração do endereço físico envolve a combinação de um valor
“offset”
offset” (desvio ou deslocamento) de 16 bits contido em um registrador ou
explicitado, com um valor base em um registro de segmento (16 bits).
base + offset = endereço físico

Tipo de referência Segmento Base Segmento Base Offset
à memória padrão alternativo
Busca de instrução CS - IP
Operação na pilha SS - SP
Variáveis DS CS, SS, ES *

Fonte para string DS CS, SS, ES SI
Destino para string ES - DI
BP como registro base SS CS, DS, ES *
BX como registro base DS CS, SS, ES *
Geraç
endereço fí
físico
Deslocamento de 4 bits a esquerda
início do
Seletor:Seletor:
XXXX XXXX XXXX XXXX 0XXXX
000 segmento
Offset: 0 0 0 0 YYYY YYYY YYYY YYYY (deslocamento)
End. Físico: ZZZZ ZZZZ ZZZZ ZZZZ YYYY (20 bits)
NOTAÇ
NOTAÇÃO PARA O ENDEREÇ
ENDEREÇO FÍ
FÍSICO DE UM BYTE:
Seletor : Offset
Registrador de Segmento Registrador ou Valor
19
Geraç
endereço fí
físico
A maioria das variáveis (operandos da memória) normalmente está
localizada no segmento de dados corrente, embora um programa possa
instruir a BIU para acessar uma variável em qualquer um dos segmentos
endereçáveis.
O valor “offset” de uma variável na memória é calculado pelo EU. Este
valor é baseado no modo de endereçamento especificado pela instrução. O
resultado é denominado Endereço Efetivo (EA) do operando.
1) Modos de endereç
endereçamento da memó
memória de programa
Sempre a busca de instrução é feita com CS+IP.
CS+IP Porém, instruções de jump e
call podem modificar o conteúdo do IP de três maneiras:
a) Endereç
Endereçamento relativo (programa)
• Um deslocamento de 8 ou 16 bits, especificado de forma imediata é
adicionado ao IP (adição binária com sinal);
• Como não altera CS, o salto é intra-segmento (limitado em 64k).
b) Endereç
Endereçamento direto (programa)
• Os valores de IP ou de IP e CS são especificados na instrução de forma
imediata;
• Esta operação é classificada como salto near ou salto far.
Near – altera IP (intrasegmento);
Far – altera IP e CS (intersegmento).
c) Endereç
Endereçamento indireto (programa)
• O dado na memória é interpretado como um endereço para um jump ou
call. Pode ocorrer de duas formas: (i) intrasegmento (modifica apenas IP)
ou (ii) intersegmento (modifica IP e CS).
20
memória de programa
E o endereçamento para a memória de dados ?
memória de dados
Seis classes: Imediato, Direto, Indexado, Implicado, Relativo à Base ou
Pilha.
a) Endereçamento imediato – Nesta forma de endereçamento, os
operandos estão definidos nos bytes seguintes ao código da operação. O
dado a ser operado é obtido do segmento de código.
21
memória de dados
b) Endereçamento direto – Os dois bytes que se seguem ao código da
instrução constituem o offset do endereço (o seletor é DS) físico do dado a
ser acessado.
Obs: o dado a ser operado é obtido do segmento de dados.
memória de dados
c) Endereçamento direto, indexado – É obtido com o uso de SI (no
segmento de dados) ou DI (no segmento extra) como Indexador.
d) Endereçamento Implicado – Este modo é uma degeneração do

anterior. É obtido quando não se especifica qualquer deslocamento.
22
memória de dados
e) Endereçamento relativo à base – É utilizado um registrador (BX ou
BP) para fornecer todos os modos de endereçamento já descritos, com
exceção do imediato, estão disponíveis neste modo.
De forma simplificada, basta somar BX ou BP aos modos anteriores.
Existe duas maneiras de implementação:
• Relativo à memória de dados, neste caso, usam-se BX e DS;
• Relativo à pilha, usam-se BP e SS.
Exemplos:
memória de dados
e) Endereçamento relativo à base
Exemplos:
23
memória de dados
f) Endereçamento relativo à pilha – Todos os endereçamentos relativos
à base também servem para a pilha, basta substituir BX por BP e, com
isso, usa-se SS como segmento.
Exemplos:
memória de dados
Selecione view
Selecione memory
24
memória de dados
Selecione view
Selecione memory
EXERCÍCIO PARA CASA: Localize na memória dados armazenados com

EXERCÍ
os modos de endereçamento comentados.
25
A CPU 8086 é, em verdade, um dos componentes de um sistema com
diversos Circuito Integrados. Por exemplo:
• Gerador de Clock;
• Controlador de barramento;
• Latch não-inversor;
• Transceiver inversor.
EXEMPLO:
Drivers – Para ampliar a capacidade de corrente.

Receivers – Para retirar os sinais dos barramentos.
Transceivers – O conjunto Driver + Receiver.
26
Drivers – Para ampliar a capacidade de corrente.

Receivers – Para retirar os sinais dos barramentos.
Transceivers – O conjunto Driver + Receiver.
Latch – Utilizado para guardar sinais do barramento por um curto período
de tempo.

VARIEDADE DE MODOS DE FUNCIONAMENTO:
• Monoprocessamento (uma única CPU);
• Multiprocessamento (mais de uma CPU);
SELEÇ
SELEÇÃO DOS MODOS DE FUNCIONAMENTO:
• Modo mínimo (MN /*MX = 1);
• Modo máximo (MN /*MX = 0);
No modo multiprocessamento existe uma lógica interna para gerenciar
as prioridades de acesso ao barramento.
Cada CPU pode ter sua própria memória e/ou compartilhar memória
com outras CPU´s.
27
CONFIGURAÇ
CONFIGURAÇÃO DA CPU 8086
mínimo
28
mínimo

LINHAS DE CONTROLE E ESTADO
São divididas em:
• Afetadas por MN / *MX.
• Não afetadas por MN / *MX.
29
Projeto Máximo
Modo Máximo
PROJETO NO MODO MÁ
MÁXIMO:
O modo máximo é usado para sistemas multiprocessados ou co-
processado.
Neste modo, utiliza-se o
controlador de barramento
8288:
1. O estado da fila interna é
informado por QS0 e QS1.
2. O estado do barramento é
obtido através de *S0, *S1 e
*S2.
3. Existe o mecanismo de “lock”
do barramento para controlar
recursos compartilhados.
4. *RQ/*GT0 e *RQ/*GT1
permitem diversas CPUs
compartilharem o mesmo
barramento.
30
Projeto Mínimo
Modo Mínimo
PROJETO NO MODO MÍ
MÍNIMO:
• 1 Mb de memória.
• 64 k de I/O ( sinais A16 – A19 mantidos baixos em ciclos de I/O).
31
ACESSANDO A MEMÓ
MEMÓRIA
32
ACESSANDO A MEMÓ
MEMÓRIA
O grande problema é que

os programas operam,
na grande maioria das
vezes, com bytes.
?
33
UTILIZAÇ
UTILIZAÇÃO DA MEMÓ
MEMÓRIA
Implementação utilizando *BHE e A0

UTILIZAÇ
MEMÓRIA
Acesso a 1 Byte de endereço par (endereço x)
34
UTILIZAÇ
MEMÓRIA
Acesso a 1 Byte de endereço impar (endereço x+1)

UTILIZAÇ
MEMÓRIA
Acesso a palavra de 16 bits em endereço par (endereço x)

• O endereço de uma palavra de 16 bits é definido pelo seu byte
menos significativo.
35
UTILIZAÇ
MEMÓRIA
Acesso a palavra de 16 bits em endereço impar (endereço x+1)

UTILIZAÇ
MEMÓRIA
Instruções que acessam bytes e palavras em endereços pares e impares:
36
Programando o 8086
Uso da pilha pelo compilador
O SEGMENTO DE PILHA é fundamental para os compiladores

implementarem SUBROTINAS.
SUBROTINAS Este segmento de memória, além
de armazenar o endereç
endereço de retorno,
retorno é responsável por receber
os parâmetros a serem manuseados pela subrotina, que são
passados pelo procedimento que a chamou.
37
Segmento de Pilha
código instruç
instrução
instruç
instrução retorno
instruç
instrução de chamada
instruç
instrução seguinte
1a. instruç
instrução da subrotina
instruç
instruç
instruç
instrução de retorno
EXEMPLO:
Considere uma SUBROTINA que recebe dois parâmetros inteiros

de 16 bits:
parm1 e parm2
Deseja-se que a SUBROTINA retorne a soma dos dois parâmetros

acrescida de uma unidade.
38
E caso fosse um call far ?
39
E caso fosse um call far ?
40
Bibliografia Básica
Zelenovsky, Ricardo e Mendonça, Alexandre, PC um
guia prático de Hardware e Interfaceamento, MZ Editora
Ltda, 4a. edição, 2006. (http://www.mzeditora.com.br/)
Brey, Barry, The Intel Microprocessors - 8086/88, 286,
386 and 486 - Architecture, Programming and
Interfacing, Third Edition, PHI, 1994.
Zanco, Wagner da Silva. Microcontroladores PIC
16F628A/648A – uma abordagem prática e objetiva,
Editora Érica, 2005.
Material da Disciplina
http://www.dee.ufc.br/~arthurp
41

Arquitetura e registradores do microprocessador 8086

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Arquitetura e registradores do microprocessador 8086

Enviado por

Direitos autorais:

Formatos disponíveis

Microprocessadores

Prof. Arthur Braga

As CPUs 8086 / 8088

Estrutura das CPUs 8086 / 8088

Característica Comum: endereçamento a 20 bits,

As CPUs 8086 / 8088

As CPUs 8086 / 8088

As CPUs 8086 / 8088

Não confundir a fila de 6 bytes da BIU com memória

Como os registradores são utilizados ?

Registradores e Flags do 8086

 São 4 registradores de finalidade geral (16 bits) (AX,BX,CX e DX).

Registradores e Flags do 8086

Registradores de Finalidade Geral

Cada registrador de finalidade geral (AX , BX , CX e DX)

AX = AH:AL , BX = BH:BL , CX = CH:CL e DX = DH:DL

Todos os registradores de finalidade geral podem ser

Registradores de Finalidade Geral

Registradores e Flags do 8086

Registradores de Finalidade Geral

Registradores de Finalidade Geral

Registradores e Flags do 8086

Registradores de Finalidade Geral

DX – Endereçador de I/O e Registrador de Dados:

Registradores de Finalidade Geral

Operações podem ser realizadas apenas em partes de 8

mov ax, 2155h AX = 2155h

Operações que operem com uma parte de 8 bits, não

mov dx, 21FFh DX = 21FFh

Registradores e Flags do 8086

Registradores Apontadores de Pilha

Os registradores SP e BP são usados para acessar dados

Registradores Apontadores de Pilha

SP – Ponteiro de Pilha (“Stack Pointer”):

Registradores e Flags do 8086

Os registradores de Indexação (SI

Os Registradores de Segmento funcionam como selecionadores

O acesso a endereços dentro de um segmento é feito através de um

São 4 tipos de segmentos considerados: CÓDIGO, DADOS, PILHA e

Registradores e Flags do 8086

CS – Segmento de Código (“Code Segment”):

DS – Segmento de Dados (“Data Segment”):

SS – Segmento de Pilha (“Stack Segment”):

ES – Segmento Extra (“Extra Segment”):

Registradores e Flags do 8086

Palavra de Estado do Programa (PSW) ou Registrador de Flags

C – Carry – reflete o “vai um” do bit mais significativo em operações

Palavra de Estado do Programa (PSW) ou Registrador de Flags

A – Carry Auxiliar – reflete o “vai um” do bit 3 em uma operação de

Registradores e Flags do 8086

Palavra de Estado do Programa (PSW) ou Registrador de Flags

S – Flag de Sinal – é igual ao bit de mais alta ordem do resultado

T – Armadilha (“Trap”) – para a depuração de programas – este bit

Palavra de Estado do Programa (PSW) ou Registrador de Flags

I – Interrupção – habilita ou desabilita a interrupção pedida pelo pino

D – Direção – determina se as operações com strings vão

Registradores e Flags do 8086

Palavra de Estado do Programa (PSW) ou Registrador de Flags

O – Overflow – indica um overflow de magnitude, em aritmética

Palavra de Estado do Programa ou Registrador de Flags

Exemplos de usos do registrador de flags:

a)If (a<b) { printf (“a<b”) ; a-b , testa o flag S de sinal ( jns )

São 4 registradores de finalidade geral (16 bits) (AX,BX,CX e DX).
