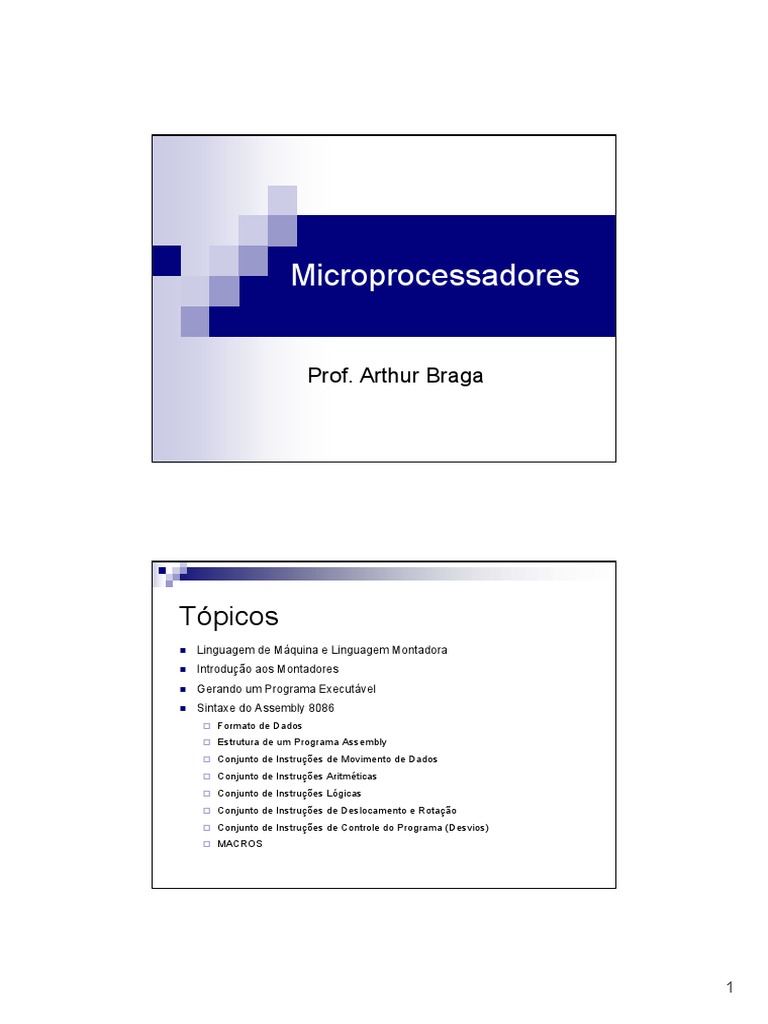

Microprocessadores
Prof. Arthur Braga
Tópicos
Linguagem de Máquina e Linguagem Montadora
Introdução aos Montadores
Gerando um Programa Executável
Sintaxe do Assembly 8086
Formato de Dados
Estrutura de um Programa Assembly
Conjunto de Instruções de Movimento de Dados
Conjunto de Instruções Aritméticas
Conjunto de Instruções Lógicas
Conjunto de Instruções de Deslocamento e Rotação
Conjunto de Instruções de Controle do Programa (Desvios)
MACROS
1
Linguagem de Máquina
Linguagem de máquina
• Instrução de 16 bits
Dado de 16 bits (W = 1)
Dado flui para registrador (D = 1)
Uso de registrador ou memória
Registro utilizado
Modo de endereçamento
?
2
Linguagem
Linguagem de máquina de Máquina
• Instrução de 16 bits
• Modo de endereçamento:
• REG e R / M (se MOD = 11):
Linguagem de máquina
Exemplo 1: MOV BP,SP
Se MOD contém 00, 01 ou 10, o campo R/M toma outro significado:
3
Linguagem
Exemplo 2: MOV DL,[DI]
Linguagem
Exemplo 3: MOV [1000H],DL
4
Linguagem
Exemplo 4: MOV [BP],DL
Linguagem de Máquina e
Linguagem Montadora
5
6
Assembly e Assembler
(LINGUAGEM) (PROGRAMA)
7
Linguagem Montadora
Linguagem Montadora
8
Linguagem Montadora
Linguagem Montadora
9
Gerando um Programa
Executável
Programa ECO Completo
10
MASM (montador da Microsoft).
MASM
LINK.
LINK ECO.OBJ <enter>
11
Qual montador será utilizado na disciplina ?
Gerando executável no EMU8086
Como “DEBUGAR” um programa em Assembly ?
12
Emulando o 8086
www.emu8086.com
13
14
Como são os diferentes campos de uma linha de programa ?
O campo Rótulo:
15
16
Formato de Dados
17
Formato de dados
Formato de dados
QUESTÃO: Como o montador trata 0Ah, Ah e “Ah” ?
18
Formato de dados
Tabela ASCII
Como os dados podem ser declarados como variáveis ou constantes ?
Formato de dados
19
Formato de dados
Formato de dados
Caso se queira trabalhar com valores constantes ?
20
Formato de dados
Formato de dados
Tabela ASCII
Variáveis e constantes podem ser declaradas em qualquer ponto do programa ?
21
Estrutura de um Programa
Assembly
Modelo Descrição
TINY Todos os registradores de Segmento (DS, CS,
SS e ES) têm o mesmo valor.
SMALL Código em 1 segmento;
Dados em 1 segmento
MEDIUM Código em mais de 1 segmento;
Dados em 1 segmento
COMPACT Código em 1 segmento;
Dados em mais de 1 segmento
Código em mais de 1 segmento;
LARGE Dados em mais de 1 segmento;
Nenhum array maior que 64 Kbytes
Código em mais de 1 segmento;
HUGE Dados em mais de 1 segmento;
Arrays maiores que 64 Kbytes
22
23
24
OBS:
Conjunto de Instruções de
Movimento de Dados
25
Conjunto de Instruç
Instruções de Movimento de Dados
• Instruções de movimento de dados

• PUSH / POP – Armazenar e recuperar dados da pilha de memória tipo LIFO
crescimento
PUSH AX da pilha
26
• POP – Executa a operação inversa do PUSH.
POP BX
redução
da pilha
• Carga de Endereço Efetivo.

• LEA – (Load Effective Address)
LEA BX, LIST ;carrega o offset da posição de memória da variável LIST
A diretiva OFFSET realiza a função da instrução LEA. Exemplo:
MOV BX, OFFSET LIST
27
• Carga de endereço efetivo.
• LDS – carrega a base do endereço em DS e o offset em um registrador

• LES – carrega a base do endereço em ES e o offset em um registrador
• LFS – (386 e acima)
• LGS – (386 e acima)
• LSS – (386 e acima)
LDS BX, LIST
• Instruções de strings data transfers
• LODS, STOS, MOVS, INS e OUTS
• Flag de direção: a flag de direção seleciona autoincremento (D=0) ou

autodecremento (D=1).
CLD : faz D = 0
STD : faz D = 1
• Registradores DI e SI: durante uma execução de instrução de string o acesso
à memória ocorre através de DI e SI (ou ambos).
DI – Offset para acesso a dados no segmento extra
SI – Offset para acesso a dados no segmento de dados
Quando estas instruções podem ser úteis, e qual a sintaxe delas ?
28
• LODS – Carrega AL, AX ou EAX com dado armazenado no SEGMENTO DE DADOS

com offset dado por SI.
• STOS – Armazena AL, AX ou EAX em localizações do SEGMENTO EXTRA
endereçadas por DI
STOS com REP – O prefixo REP adicionado a uma instrução de string

provoca a repetição da ação da instrução e decrementa CX de 1 após cada
repetição. O final das repetições ocorre quando CX = 0.
EXEMPLO: Considere que CX = 100,

REP STOSB ; executa STOSB 100 vezes, DI é incrementado ou
; decrementado e o conteúdo de AL armazenado
; em um bloco de memória.
29
• MOVS – É uma das mais úteis instruções de strings, pois transfere dados entre
posições de memória.
• Operação no segmento de dados envolve SI
• Operação no segmento extra envolve DI
• A instrução transfere 1 byte, 1 word ou double-word do segmento de dados
endereçado por SI para o segmento extra endereçado por DI.
Exemplo
“scrollup” uma linha
do vídeo
• Outras importantes instruções de transferência de dados
• XCHG – Troca o conteúdo entre registradores ou entre registradores e posições
de memória.
30
• IN e OUT
• As instruções IN e OUT executam operações de I/O. Nestas operações os
conteúdos de AL, AX ou EAX são transferidos entre o dispositivo de I/O e o
microprocessador
• Formas:
Fixed Port: o número da porta segue o código da operação da instrução
Variable Port: o número da porta esta armazenado no registrador DX
• Prefixo de Passagem de Segmento

Pode ser adicionado a quase todas instruções em modo de endereçamento à
memória, permitindo ao programador desviar do segmento padrão.
MOV AX, [DI] ;acessa o segmento de dados (default)
MOV AX, ES::[DI] ;acessa o segmento extra
31
Conjunto de Instruções
Aritméticas
Instruções Aritmé
Aritméticas
Estas instruções afetam os flags.
32
Aritméticas
Estas instruções afetam os flags.
Relembrando: Registrador de Flags
Aritméticas
• Adição com carry

• como o carry liga duas instruções de adição 16 bits em uma de 32 bit.
SUM32 PROC NEAR
ADD AX, CX
ADC BX, DX
RET
SUM32 ENDP
33
Aritméticas
• Subtração com vem 1(borrow) – SBB
SUB AX, DI
SBB BX, SI
Aritméticas
• Instrução de Comparação – CMP

• A instrução CMP é uma subtração que afeta apenas os bits de flags.
• É útil para comparar o conteúdo de registradores ou posições de memória.
• São, geralmente, seguidas por instruções de salto
CMP AL,10h ; compara AL com 10h
JAE SUBER ; salta para SUBER se AL = 10h ou AL > 10h
34
Aritméticas
Aritméticas
• Instruções de Multiplicação e Divisão

• Multiplicação
• Pode ser executado em Byte, word ou double-word, e pode considerar inteiro sinalizado (IMUL) ou
não sinalizado (MUL) – sempre utiliza o ACUMULADOR.
• 386 em diante, realiza multiplicação em 32 bits.
• O produto é sempre double-width.
• Flags afetados (O, C).
Para 8 bits:
• resultado em AX
Para 16 bits:
• resultado em DX e AX
35
Aritméticas
• Divisão
• Pode ser executado em Byte, word ou double-word, considerando inteiro sinalizado (IDIV) ou não
sinalizado (DIV) – sempre utiliza o ACUMULADOR como DIVIDENDO.
• 386 em diante, realiza divisão em 32 bits.
• O Dividendo é sempre double-width, ou seja uma divisão de 8 bits divide um número de 16 bits
por um de 8 bits, uma divisão de 16 bits divide um número de 32 bits por um de 16 bits e uma
divisão de 32 bits divide um número de 64 bits por um de 32 bits.
• Dois tipos de erros:
• Divisão por zero
• Overflow
Para 8 bits:
• quociente em AL, e o resto para AH
Para 16 bits (dividendo DX e AX):
• quociente em AX, e o resto para DX
Conjunto de Instruções Lógicas
36
Instruções Lógicas
XOR ?
Restou alguma operação Lógica Básica ?
37
• Instrução NOT
Aceita um operando. Realiza a inversão lógica do operando ou o
complemento 1.
NOT operando
• Instrução NEG
Aceita um operando. Realiza a inversão aritmética do operando, ou o
complemento 2. Muda o operando de positivo para negativo, ou vice-
versa.
NEG operando
• Instruções de test e teste de bit

• TEST
A instrução de TEST executa uma operação AND. A diferença é que a instrução AND modifica o
operando destino, enquanto TEST não o faz. A instrução TEST afeta apenas o Registrador de Flags.
• Normalmente testa um bit ou conjunto de bits.
• A flag ZF = 1 se o bit sob teste é zero e ZF = 0 caso contrário.
• Geralmente uma instrução TEST é seguida por uma de salto.

Exemplo: TEST AL,1 ;testa bit menos significativo
JNZ RIGHT ;se igual a 1 saltar para RIGHT
TEST AL, 128 ;testa o bit mais significativo
JNZ LEFT ;se igual a 1 saltar para LEFT
38
Deslocamento e Rotação
Instruções de Deslocamento e Rotaç
Rotação
• Deslocamento
39
Rotação
• Instruções que executarão mais rápido
Rotação
• Rotação
40
Rotação
• Comparação de strings
SCAS (String scan) CMPS (String compare)
SCAS – compara o registro AL com um bloco de 1 byte da memória

(SCASB), AX com um bloco de 2 bytes (SCASW) ou EAX com um bloco
de double-word (SCASD). A comparação é feita com o conteúdo do
segmento extra. O flag D indica a direção da comparação.
Pode ser usada com o prefixo REPNE (repeat while not egual) – desta
forma a instrução é repetida até que CX = 0, ou o dado seja encontrado.
EXEMPLO: Em uma seção de memória de 100 bytes, deseja-se

encontrar 00H.
Rotação
CMPS – compara duas seções de memória. Pode-se comparar bytes

(CMPSB), palavras (2 bytes) (CMPSW) ou double-words (CMPSD). Os
conteúdos de dados do segmento de dados (indexado por SI) e dados do
segmento extra (indexados por DI) podem ser comparados. O flag D indica a
direção da comparação.
Utiliza-se normalmente em conjunto com: REPZ (repeat until zero), REPNZ
(repeat until not zero), REPE (repeat while equal) e REPNE (repeat while not
egual).
EXEMPLO: Compare se duas seções de memória são iguais.
41
Controle do Programa (Desvios)
Instruções de Controle do Programa
• Grupo das instruções JMP (JuMP) – Incondicionais e Condicionais.

O Salto Incondicional é de três tipos: short, near e far.
• Short jump: executa salto para posições da memória localizadas entre -128 a 127
byes relativo ao endereço que segue a instrução.
O montador suporta endereçamento em

relação ao ponteiro da instrução IP,
usando $ +/-.
EXEMPLO:
JMP $+2 ; salta 2 posições que seguem

a posição do JMP
42
• Near jump: permite o salto entre +/- 32 Kbytes.
• Far jump: permite saltos inter-segmentos.
Mas nem todo salto é incondicional !
43
• Saltos condicionais: Os saltos condicionais testam os bits do registrador de flags

• sinal (SF), zero (ZF), carry (CF), paridade (PF), overflow (OF).
• As operações podem ser sinalizadas ou não:

• FF (255) nos números não sinalizados é maior que 00h, porém
• FF (-1) nos números sinalizados é menor que 00h.
Saltos condicionais
são sempre saltos
curtos no 8086.
• Quando números sinalizados são comparados usa-se:
• JG, JL, JGE, JLE, JE e JNE
• Os termo greater e less se referem a números sinalizados
• Quando números não-sinalizados são comparados usa-se:
• JA, JB, JAE, JBE, JE e JNE
• Os termos above e below se referem a números não-sinalizados
Estas instruções
de salto podem
ser utilizados para
implementar em
linguagens de alto
nível estruturas
como IF-THEN,
DO-WHILE e
REPEAT-UNTIL.
44
• Controle de fluxo em um programa assembly (apenas versão MASM 6.x):

• .IF, .ELSE, .ELSEIF
• DO – WHILE
• REPEAT – UNTIL
Versão do DOS acima da 3.3
• Saltos com registradores como operando: Neste tipo de instrução o conteúdo dos
registradores é transferido diretamente ao ponteiro de instruções.
Ex: JMP AX ; copia o conteúdo de AX em IP
Tecla - ASCII
‘1’ - 31H
‘2’ - 32H
‘3’ - 33H
-31H
Tecla - conversão
‘1’ - 0
‘2’ - 1
‘3’ - 2
45
• Saltos indiretos usando “index”: Uma instrução JMP pode ser utilizada com [ ] para
acesso direto à tabelas, por exemplo. O montador assume que estes saltos são do tipo near.
A menos que seja especificado outro tipo.
• Instrução LOOP:
• É uma combinação de decremento de CX com JNZ
• LOOP decrementa CX e se CX ≠ 0, salta para o endereço indicado pelo LABEL.
• LOOP – usa CX
46
• PROCEDIMENTOS:
Antes de apresentar as próximas instruções de Controle do Programa é preciso intoduzir
o conceito de PROCEDIMENTO (ou PROCEDURE, em inglês). O procedimento, ou
subrotina, é um conjunto de instruções que realiza uma tarefa específica.
Vantagens de utilizar procedimentos na programação Assembly:
• Como o código é reutilizável, salva espaço de memória.
• Torna mais simples o desenvolvimento do programa por torná-lo “modular”.
• Realiza um SALTO no programa, mas permite realizar um RETORNO.
RETORNO
Mas também há uma desvantagem:
• Consome uma parcela de tempo do processador para realizar o desvio para o
procedimento, e para retornar do procedimento.
Como é declarado um PROCEDIMENTO ?
• PROCEDIMENTOS:
NOME PROC NEAR / FAR

instrução 1
Instrução 2
M
instrução N
RET
NOME ENDP
A instrução CALL é que transfere a execução do programa para o procedimento.

EXEMPLO:
CALL NOME.
47
• CALL com registradores como operandos:

• EXEMPLO: CALL BX ; IP é colocado na pilha e offset da chamada esta presente
em BX, este tipo é intra-segmento.
• CALL com endereçamento indireto à memória:

• É particularmente útil quando um programa necessita escolher uma entre várias sub-
rotinas.
48
• Instrução RET: Remove um número de 16 bits (near return) ou 32 bits (far return) da pilha e
coloca em IP ou em IP e CS
49
• INTRODUÇÃO ÀS INTERRUPÇÕES:
Uma interrupção funciona como um CALL gerado por hardware (derivado
externamente por um sinal nos pinos do processador relacionados a interrupções), ou
por software (derivado da execução de uma instrução ou de algum outro evento
interno). Nos dois casos, o programa é interrompido, e é feita a chamada a um
procedimento de atendimento à interrupção.
Como isso ocorre em interrupções por software ?

(interrupções por hardware serão vistas mais à frente na disciplina)
O processador tem três diferentes instruções de interrupção:

• INTO - interrupção de overflow, chama a interrupção 4 se O = 1.
• INT 3 - interrupção de breakpoint, usado para “debugar” o programa.
• INT número - o número indica o vetor de interrupção da tabela de vetores de
interrupção.
VETOR DE INTERRUPÇÃO ?
TABELA DE VETORES DE INTERRUPÇÃO ?
• INTRODUÇÃO ÀS INTERRUPÇÕES:
? NOME PROC FAR

instrução 1
Instrução 2
M
instrução N
IRET
NOME ENDP
Obs.: Como CALL, a instrução INT armazena CS e

IP na pilha. Mas diferente de CALL, a instrução INT
também armazena as flags na pilha.
50
Grande número de funções ? Quais ? Como acessá-las ?
Outras interrupções do DOS: Apêndice G do Zelenovsky !
51
MACROS
MACROS
• Macro é um conjunto de instruções que realiza uma tarefa específica, da mesma

forma que ocorre com um procedimento ou subrotina. A diferença é que um
procedimento é acessado via instrução CALL, enquanto uma macro é inserida no
programa no ponto em que seu conjunto de instruções deve aparecer.
• Utiliza-se as diretivas MACRO e ENDM para delimitar início e final de uma macro.
EXEMPLO:
NOME MACRO parametros

instrução 1
Instrução 2
M
instrução N
ENDM
Como o montador trata uma MACRO ?
52
MACROS
MOVE MACRO A, B INTERPRETAÇÃO DO MONTADOR:

PUSH AX
MOV AX, B
M
PUSH AX
MOV A, AX
MOV AX, VAR2
POP AX
MOV VAR1, AX
ENDM
POP AX
ADD CX, VAR1
TRECHO DE PROGRAMA:
PUSH AX
MOV AX, VAR4
M MOV VAR3, AX
MOVE VAR1, VAR2 POP AX
ADD CX, VAR1 ADD CX, VAR3
MOVE VAR3, VAR4
ADD CX, VAR3
M
M Obs.: Diferente do procedimento, uma macro não
demanda tempo do processador para desviar o
ponto de execução do programa.
Bibliografia Básica
Zelenovsky, Ricardo e Mendonça, Alexandre, PC um
guia prático de Hardware e Interfaceamento, MZ Editora
Ltda, 4a. edição, 2006. (http://www.mzeditora.com.br/)
Brey, Barry, The Intel Microprocessors, Fourth Edition,
PHI, 1997.
Zanco, Wagner da Silva. Microcontroladores PIC
16F628A/648A – uma abordagem prática e objetiva,
Editora Érica, 2005.
Material da Disciplina
http://www.dee.ufc.br/~arthurp
53

Micros 02

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Micros 02

Enviado por

Direitos autorais:

Formatos disponíveis

Microprocessadores

Prof. Arthur Braga

Dado flui para registrador (D = 1)

Uso de registrador ou memória

• REG e R / M (se MOD = 11):

Se MOD contém 00, 01 ou 10, o campo R/M toma outro significado:

Linguagem de Máquina e Linguagem Montadora

Linguagem de Máquina e Linguagem Montadora

Programa ECO Completo

LINK ECO.OBJ <enter>

Gerando executável no EMU8086

Como “DEBUGAR” um programa em Assembly ?

Sintaxe do Assembly 8086

Sintaxe do Assembly 8086

Como são os diferentes campos de uma linha de programa ?

Sintaxe do Assembly 8086

Sintaxe do Assembly 8086

QUESTÃO: Como o montador trata 0Ah, Ah e “Ah” ?

Como os dados podem ser declarados como variáveis ou constantes ?

Caso se queira trabalhar com valores constantes ?

Variáveis e constantes podem ser declaradas em qualquer ponto do programa ?

Estrutura de um Programa Assembly

Estrutura de um Programa Assembly

Estrutura de um Programa Assembly

• Instruções de movimento de dados

• Carga de Endereço Efetivo.

LEA BX, LIST ;carrega o offset da posição de memória da variável LIST

A diretiva OFFSET realiza a função da instrução LEA. Exemplo:

MOV BX, OFFSET LIST

• Carga de endereço efetivo.

• LDS – carrega a base do endereço em DS e o offset em um registrador

LDS BX, LIST

• Instruções de strings data transfers

• LODS, STOS, MOVS, INS e OUTS

• Flag de direção: a flag de direção seleciona autoincremento (D=0) ou

Quando estas instruções podem ser úteis, e qual a sintaxe delas ?

• LODS – Carrega AL, AX ou EAX com dado armazenado no SEGMENTO DE DADOS

STOS com REP – O prefixo REP adicionado a uma instrução de string

EXEMPLO: Considere que CX = 100,

• Prefixo de Passagem de Segmento

Estas instruções afetam os flags.

Estas instruções afetam os flags.

Relembrando: Registrador de Flags

• Adição com carry

• Subtração com vem 1(borrow) – SBB

• Instrução de Comparação – CMP

• Instruções de Multiplicação e Divisão

Conjunto de Instruções Lógicas

Restou alguma operação Lógica Básica ?

• Instruções de test e teste de bit

• Geralmente uma instrução TEST é seguida por uma de salto.

SCAS – compara o registro AL com um bloco de 1 byte da memória

EXEMPLO: Em uma seção de memória de 100 bytes, deseja-se

CMPS – compara duas seções de memória. Pode-se comparar bytes

EXEMPLO: Compare se duas seções de memória são iguais.

• Grupo das instruções JMP (JuMP) – Incondicionais e Condicionais.

O montador suporta endereçamento em

JMP $+2 ; salta 2 posições que seguem

• Near jump: permite o salto entre +/- 32 Kbytes.

• Far jump: permite saltos inter-segmentos.

Mas nem todo salto é incondicional !

• Saltos condicionais: Os saltos condicionais testam os bits do registrador de flags
