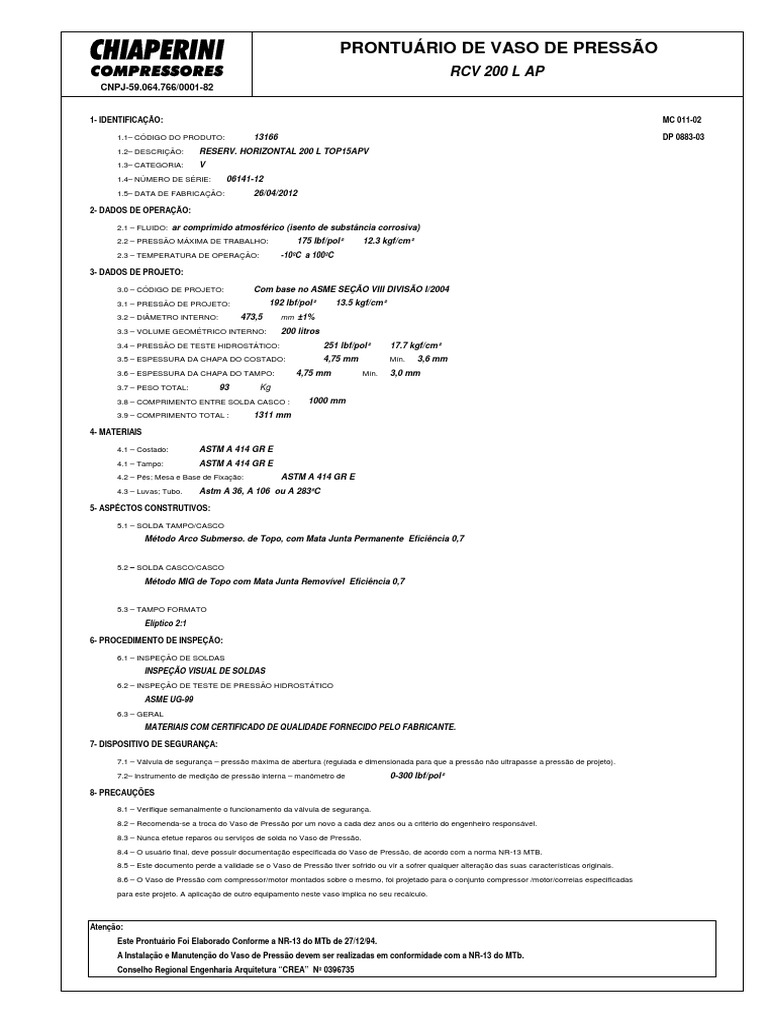

CHIAPERINI PRONTUÁRIO DE VASO DE PRESSÃO

COMPRESSORES RCV 200 L AP

CNPJ-59.064.766/0001-82

1- IDENTIFICAÇÃO: MC 011-02

1.1– CÓDIGO DO PRODUTO: 13166 DP 0883-03

1.2– DESCRIÇÃO: RESERV. HORIZONTAL 200 L TOP15APV
1.3– CATEGORIA: V
1.4– NÚMERO DE SÉRIE: 06141-12
1.5– DATA DE FABRICAÇÃO: 26/04/2012

2- DADOS DE OPERAÇÃO:

2.1 – FLUIDO: ar comprimido atmosférico (isento de substância corrosiva)

2.2 – PRESSÃO MÁXIMA DE TRABALHO: 175 lbf/pol² 12.3 kgf/cm²
2.3 – TEMPERATURA DE OPERAÇÃO: -10ºC a 100ºC

3- DADOS DE PROJETO:

3.0 – CÓDIGO DE PROJETO: Com base no ASME SEÇÃO VIII DIVISÃO I/2004
3.1 – PRESSÃO DE PROJETO: 192 lbf/pol² 13.5 kgf/cm²
3.2 – DIÂMETRO INTERNO: 473,5 mm ±1%
3.3 – VOLUME GEOMÉTRICO INTERNO: 200 litros
3.4 – PRESSÃO DE TESTE HIDROSTÁTICO: 251 lbf/pol² 17.7 kgf/cm²
3.5 – ESPESSURA DA CHAPA DO COSTADO: 4,75 mm Mín. 3,6 mm
3.6 – ESPESSURA DA CHAPA DO TAMPO: 4,75 mm Mín. 3,0 mm
3.7 – PESO TOTAL: 93 Kg
3.8 – COMPRIMENTO ENTRE SOLDA CASCO : 1000 mm
3.9 – COMPRIMENTO TOTAL : 1311 mm

4- MATERIAIS

4.1 – Costado: ASTM A 414 GR E

4.1 – Tampo: ASTM A 414 GR E
4.2 – Pés; Mesa e Base de Fixação: ASTM A 414 GR E
4.3 – Luvas; Tubo. Astm A 36, A 106 ou A 283ºC

5- ASPÉCTOS CONSTRUTIVOS:

5.1 – SOLDA TAMPO/CASCO

Método Arco Submerso. de Topo, com Mata Junta Permanente Eficiência 0,7

5.2 – SOLDA CASCO/CASCO

Método MIG de Topo com Mata Junta Removível Eficiência 0,7

5.3 – TAMPO FORMATO

Elíptico 2:1

6- PROCEDIMENTO DE INSPEÇÃO:

6.1 – INSPEÇÃO DE SOLDAS

INSPEÇÃO VISUAL DE SOLDAS
6.2 – INSPEÇÃO DE TESTE DE PRESSÃO HIDROSTÁTICO
ASME UG-99
6.3 – GERAL
MATERIAIS COM CERTIFICADO DE QUALIDADE FORNECIDO PELO FABRICANTE.

7- DISPOSITIVO DE SEGURANÇA:

7.1 – Válvula de segurança – pressão máxima de abertura (regulada e dimensionada para que a pressão não ultrapasse a pressão de projeto).
7.2– Instrumento de medição de pressão interna – manômetro de 0-300 lbf/pol²

8- PRECAUÇÕES

8.1 – Verifique semanalmente o funcionamento da válvula de segurança.

8.2 – Recomenda-se a troca do Vaso de Pressão por um novo a cada dez anos ou a critério do engenheiro responsável.
8.3 – Nunca efetue reparos ou serviços de solda no Vaso de Pressão.
8.4 – O usuário final, deve possuir documentação especificada do Vaso de Pressão, de acordo com a norma NR-13 MTB.
8.5 – Este documento perde a validade se o Vaso de Pressão tiver sofrido ou vir a sofrer qualquer alteração das suas características originais.
8.6 – O Vaso de Pressão com compressor/motor montados sobre o mesmo, foi projetado para o conjunto compressor /motor/correias especificadas
para este projeto. A aplicação de outro equipamento neste vaso implica no seu recálculo.

Atenção:
Este Prontuário Foi Elaborado Conforme a NR-13 do MTb de 27/12/94.
A Instalação e Manutenção do Vaso de Pressão devem ser realizadas em conformidade com a NR-13 do MTb.
Conselho Regional Engenharia Arquitetura “CREA” Nº 0396735
