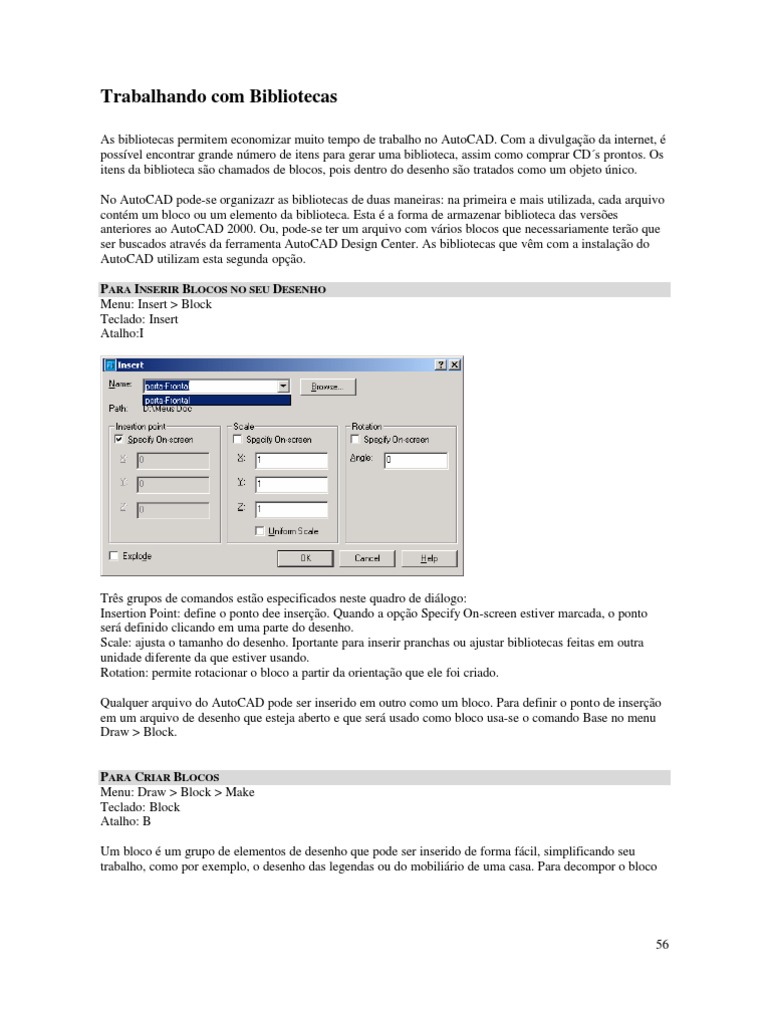

Trabalhando com Bibliotecas

As bibliotecas permitem economizar muito tempo de trabalho no AutoCAD. Com a divulgação da internet, é
possível encontrar grande número de itens para gerar uma biblioteca, assim como comprar CD´s prontos. Os
itens da biblioteca são chamados de blocos, pois dentro do desenho são tratados como um objeto único.

No AutoCAD pode-se organizazr as bibliotecas de duas maneiras: na primeira e mais utilizada, cada arquivo
contém um bloco ou um elemento da biblioteca. Esta é a forma de armazenar biblioteca das versões
anteriores ao AutoCAD 2000. Ou, pode-se ter um arquivo com vários blocos que necessariamente terão que
ser buscados através da ferramenta AutoCAD Design Center. As bibliotecas que vêm com a instalação do
AutoCAD utilizam esta segunda opção.

PARA INSERIR BLOCOS NO SEU DESENHO

Menu: Insert > Block
Teclado: Insert
Atalho:I

Três grupos de comandos estão especificados neste quadro de diálogo:

Insertion Point: define o ponto dee inserção. Quando a opção Specify On-screen estiver marcada, o ponto
será definido clicando em uma parte do desenho.
Scale: ajusta o tamanho do desenho. Iportante para inserir pranchas ou ajustar bibliotecas feitas em outra
unidade diferente da que estiver usando.
Rotation: permite rotacionar o bloco a partir da orientação que ele foi criado.

Qualquer arquivo do AutoCAD pode ser inserido em outro como um bloco. Para definir o ponto de inserção
em um arquivo de desenho que esteja aberto e que será usado como bloco usa-se o comando Base no menu
Draw > Block.

PARA CRIAR BLOCOS

Menu: Draw > Block > Make
Teclado: Block
Atalho: B

Um bloco é um grupo de elementos de desenho que pode ser inserido de forma fácil, simplificando seu
trabalho, como por exemplo, o desenho das legendas ou do mobiliário de uma casa. Para decompor o bloco

56
em elementos individuais de desenho, deve-se usar o comando Explode no bloco.

Name (*): Nomeia o bloco.

Base Point (*): Determina um ponto de inserção para o Bloco. O valor padrão é 0,0,0.
Objects(*): Especifica os objetos a serem incluídos para o Bloco e determina a remoção ou não dos
objetos selecionados ou converte-los ou não para um Bloco automaticamente.
Retain: Os objetos a serem incluídos no Bloco permanecem no desenho após a criação do Bloco.
Convert to Block: Converte os objetos selecionados automaticamente após a criação do Bloco.
Delete: Remove os objetos selecionados do desenho após a criação do Bloco.
Select Objects: Permite selecionar os objetos para o Bloco.
Quick Select: Apresenta a caixa de dialogo “Quick Select” (Veja detalhes em comandos de seleção).
Preview Icon: Determina a criação ou não de um ícone como representação do Bloco a ser criado.
Do Not Include na Icon: Determina a não criação do ícone.
Create Icon from Block Geometry: Cria um ícone a ser salvo com as definições do Bloco.
Preview Image: Apresenta uma prévia imagem do Bloco.
Insert Units: Determina a unidade que o Bloco apresentará ao ser arrastado do ADC
Description: Permite acrescentar um texto de descrição associado com o Bloco.

(*) os itens marcados com asterisco não podem deixar de ser preenchidos.

PARA EXPORTAR UM BLOCO

Teclado: WBLOCK
Atalho: W
(Este comando está acessível apenas pelo teclado).

Permite salvar um Bloco ou objeto como um arquivo independente. Com a possibilidade de copiar e colar
desenhos, este comando vem sendo cada vez menos usado.

57
 Source Block: Determina um bloco para ser salvo como arquivo externo.
Entire Drawing: Seleciona todo o desenho atual como um Bloco
Objects: Determina objetos selecionados na tela.
Base Point: Ponto de inserção do bloco
Objects: Permite a seleção dos objetos que farão parte do novo bloco.
Destination:
File Name: Nome do arquivo
Location: Diretório em que o arquivo será armazenado.
Insert Units: Determina a unidade do Bloco usada na ferramenta AutoCAD Desgin Center.

EDITANDO BLOCOS SEM EXPLODIR

A barra de ferramentas Refedit resume os comandos para incluir ou excluir objetos de um bloco, ou fazer
modificações em seu desenho.

58
 Reference Name: Nome do arquivo.
Preview: Apresenta uma prévia visualização.
Path: Apresenta a localização do arquivo Xref
Enable Unique Layer and Symbol Names: Determina se os Layers extraídos do Xref continuarão com o
mesmo nome ou não. (Para Layers cujos nomes são alterados, o método será similar a opção Bind).
Display Attribute Definitions for Editing: Permite controlar se todas as definições de atributos serão
extraídas e apresentadas durante a edição.
Next: Permite selecionar a próxima referencia.

Edit block ou Xref Pede para selecionar os objetos do bloco e abre o quadro de
diálogo Reference Edit.

Add objects to Adiciona objetos ao bloco.

working set

Remove objects to Exclui objetos do bloco.

working set

Discard changes to Descarta as modificações feitas. Sai sem salvar.

reference

Save back changes to Salva as modificações feitas.

reference

COMANDO AUTOCAD DESIGNCENTER

Menu: Tools > Autocad Design Center
Teclado: Adcenter
Atalho: Ctrl + 2

O AutoCAD Design Center é um gerenciador de arquivos que permite importar diversos elementos do
desenho de outro arquivo que esteja em qualquer local no seu computador. Pode-se importar blocos, Layers,
Xrefs, estilos de textos, Imagens Raster para o desenho corrente, apenas arrastando para dentro do desenho

59
atual. Tradicionalmente as bibliotecas para AutoCAD trazem os itens separados cada um em um arquivo. O
Design Center introduz um novo conceito que permite agrupar as bibliotecas em um único arquivo como as
que são encontrtradas na pasta Favoritos> Design Center.

Desktop apresenta todos os drives e diretórios.

Open Drawing apresenta todos os arquivos abertos.

History apresenta os últimos arquivos acessados pelo AutoCAD Design

Center.

Tree View apresenta os arquivos em forma de árvore.

Favorites Apresenta o conteúdo do diretório Autodesk Favorites

Load carrega os arquivos selecionados

Find Permite procurar um arquivo que contenha um determinado Layer,

Block, Dim Style, Xref, Layout.

Up Sobe um nivel na estrutura do diretório

Preview Apresenta uma imagem prévia

Descriptions Apresenta uma descrição
