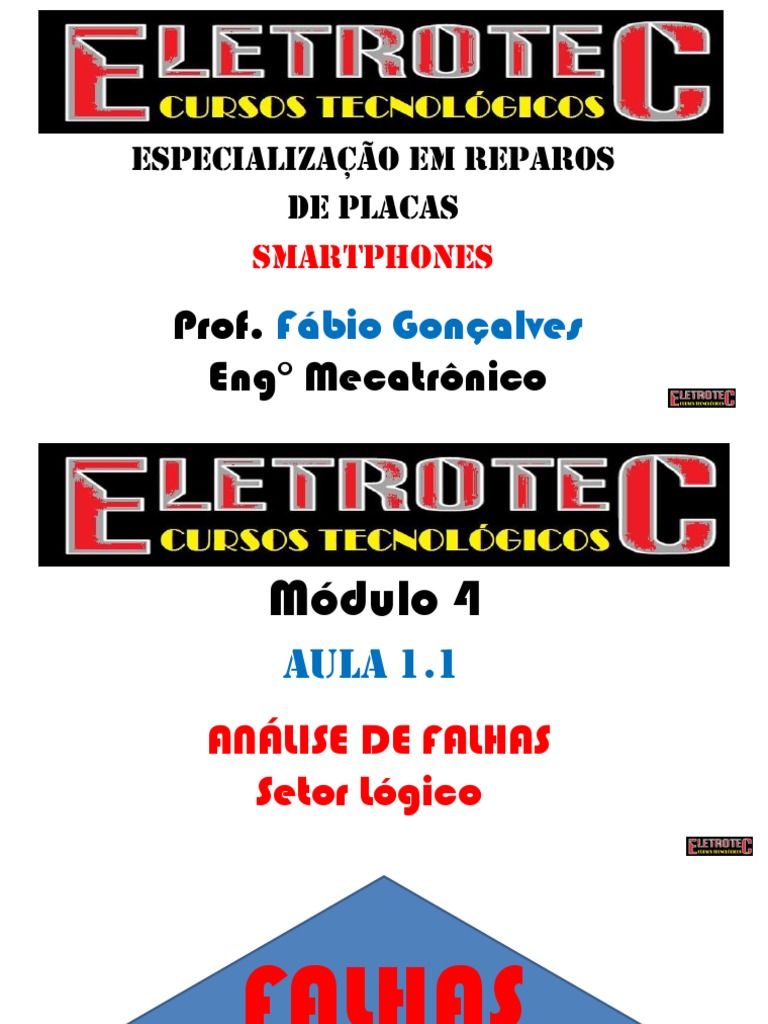

ESPECIALIZAçãO EM REPAROS

DE PLACAS
SMARTPHONES

Prof. Fábio Gonçalves

Eng° Mecatrônico
 Módulo 4
Aula 1.1
ANÁLISE DE FALHAS
Setor Lógico
 FALHAS
PRIMÁRIAS
 Aparelho não liga
1. Sem consumo (totalmente morto) – pressiona o botão power e não à circulação de corrente
no circuito.
2. Com Consumo (sem pressinar o botão power) – à uma circulação de corrente no circuito
sem a necessidade de pressionar o botão power, somente plugando na fonte.

3. Em curto (Linha Vbat aterrada) – à um consumo de corrente infinita sem a necessidade de

pressionar o botão power. Ao plugar na fonte, a mesma desarma para auto proteção.

4. Eleva o consumo, porêm volta a zero (pressionando o botão power) – à uma circulação de
corrente no circuito, porêm, ao soltar o botão power o consumo volta a zero.

5. Baixo consumo (entre 10 à 200mA) – pressiona o botão power e verifica-se a existência de

uma pequena circulação de corrente no circuito, porêm, ao soltar o botão o consumo trava.

6. Alto consumo (acima de 200mA) – pressiona o botão power e verifica-se a existência de

uma alta circulação de corrente no circuito, porêm, ao soltar o botão o consumo trava.
Passo 1: Aparelho não liga – SEM CONSUMO (TOTALMENTE MORTO)

INICIO Não Reparar ou Ligar o Aparelho e

Botão PWR
Trocar Botão Refazer os testes
OK?

Sim
Conector da Não Reparar ou Trocar
Bateria OK? Conector

Sim
Tensão VBAT Não
Reparar a linha VBAT
chega no PMIC?

Sim
Cristal Oscilador da Não
CPU de 19.2 MHz Reparar ou trocar
está OK?

Sim
Fazer reflow ou
Trocar o PMIC
Verificar o botão power (componente danificado, oxidação, solda fria, trilhas rompidas, falta de
componentes na linha, etc).

Testar Tensão
Mesmo Desligado
Setor Crítico (Resistor)

1.8V

Setor Crítico (Botão)

 Botão Power

1.8V

R2002
 Verificar o conector da bateria (conector
danificado, solda fria, trilhas rompidas, falta
de componentes na linha, etc).

Setor Crítico
Fusível

Setor Crítico
Conector
Bateria
 Conector da
Bateria

PMIC

R1008
Verificar a tensão proveniente da bateria que
alimenta o PMIC – Linha VBATT

Testar a tensão no
Capacitor C1010
Cristal de 19.2 MHz
 Passo 2: Aparelho não liga – COM CONSUMO (SEM PRESSIONAR O BOTÃO POWER)

INICIO Tem componentes Localizar Ligar o Aparelho

Sim Sim e Refazer os
Algum setor em curto? Componente e
testes
aquece? Sanar o curto

Não Não

Linha Vcc Sim

do USB esta
em curto?
Fazer Reballing ou
Não Retirar
componente que
Fazer aquece
Reballing ou
Trocar o PMIC

Obs: Componentes críticos que causam consumo: PA de áudio, PA de RF, Conversores DC/DC e PMIC
Verificar toda extensão da linha VCC, VCHG, VUSB ou VBUS (NOMES DADOS CONFORME O FABRICANTE
DO APARELHO) desde o conector USB até o seu destino (componentes danificados ou em curto,
oxidação, etc) e também o conector USB (Oxidação, curto, etc…)

VCC
Fazer reflow, reballing ou tocar o Power Manager (PMIC), afim de sanar o consumo.

PMIC
 Passo 3: Aparelho não liga – CURTO TOTAL (LINHA VBAT ATERRADA)

Tem Localizar o Ligar o Aparelho

INICIO Sim Componentes em Sim
Algum setor causador , retirar e Refazer os
Curto entorno e Sanar o curto testes
aquece? dele?

Não Não
Retirar o
Retirar todas as bobinas em série da linha VBAT e
Componente
RAMIFICAÇÕES, afim de interromper o curto da
linha e diminuir o campo de busca que aquece

Não
Retirar todos os capacitores, resistores, diodos da
linha VBAT e RAMIFICAÇÕES que continuarem em
curto, mesmo após ter removida todas as bobinas.
O curto continua?
Sim
Retirar todos os CIs da linha VBAT e
RAMIFICAÇÕES, começando pelo PA_RF, PA_AUDIO,
Conversores DC/DC, PMIC, TRANSCEIVER e CODEC
DE ÁUDIO
OBS 1: Diminuir a tensão de alimentação dentro do padrão de consumo da fonte.
OBS 2: A linha VBAT possue várias ramificações, distribuidas em vários setores
da placa, que alimentam diversos circuitos, entre eles o PMIC,
PA_RF, PA_AUDIO, CONVERSORES DC/DC, TRANSCEIVER e CODEC DE
ÁUDIO.
OBS 3: A linha VBAT muda de nome conforme o setor que ele
alimenta, podendo ser VPH_PWR, VBATT_QFE, BAT_PLUS,
VBAT_PLUS, etc, conforme o fabricante.
 Passo 4: Aparelho não liga – eleva o CONSUMO, porêm volta a zero
(PRESSIONAndo O BOTÃO POWER)

INICIO
Cristal Oscilador do Não Ressoldar ou trocar Ligar o Aparelho e OBS 1: Alguns aparelhos são
PM de 32.768KHz Cristal Oscilador Refazer os testes possíveis testar a
está OK?
frequência de oscilação
do cristal do PM de
Sim 32.768 KHz,
As linhas de tensão VREG que somente alimentando
alimentam a CPU estão OK? As o circuito, sem a
linhas MSM_PS_HOLD,
Não
MSM_RESIN_N e BBCLK1_MSM_EN necessidade de
estão com 1.8V? A linha
BBCLK1_MSM esta com 0.8V?
pressionar o botão power.
Esta aferição
somente é possível
Sim
utilizando um
Fazer Reballing ou
Trocar o PMIC osciloscópio.
 Cristal
32.768 KHz

PMIC
 Testar Testar
Tensão Tensão

EXEMPLO DE COMO LOCALIZAR E TESTAR A TENSÃO VreG PROVENIENTE DO PMIC QUE ALIMENTA O PROCESSADOR.
Lembrando que as linhas que alimentam o processador são várias, aqui seria apenas um exemplo.
 1.15V

C758
 Obs: As tensões nos TPs
Testar Tensões das
somente aparecerão com o
Linhas de Comunicação aparelho ligado.
entre o Processador e o
PMIC
 Obs: As tensões nos TPs somente
aparecerão com o aparelho ligado.

Testar
Tensão
 TP403

TP402

TP1103

PMIC

1.05V
4.2V
C768
C1010
TP401
 Passo 5: Aparelho não liga – baixo CONSUMO e trava (entre 10ma à 200ma)
(pressionando o botão power)
INICIO
Não Sim Não Reparar o conector USB ou Ligar o Aparelho e
Os botões power e Aparelho entra em Instalou o software? a linha de comunicação de Refazer os testes
volumes estão Ok? modo boot?
dados DP e DM
Não Sim Sim

Sim
Conseguiu reparar o Fazer Reballing ou Retirar
boot via JTAG? o componente que esta
aquecendo
Não Não
Reparar os botões e
voltar ao inicio Algum componente Sim Tem componentes em curto Sim Localizar o causador,
ou setor aquece? entorno dele? Retirar e Sanar o curto

Não

As linhas VREG que Não Tem componentes em curto na Sim Sanar o Curto ou Repor
alimentam a Memória linha ou Algum faltando? Componente faltando ou
Flash estão OK? fazer um jumper (em série)
Não
Sim

Fazer Reballing ou Trocar a Sim

Memória Flash Nand.
Resolveu o Problema?

Não

Trocar o PMIC
Verificar se o aparelho entra em modo de BOOTLOADER.
Power Volume UP Volume Down

R2002
1.8V

Somente com Aparelho Ligado

as tensões nos TPs de Volume Aparecem
 Somente com Aparelho Ligado
as tensões nos TPs de Volume Aparecem
 Caso o aparelho não entrar em modo de BOOTLOADER, verificar os botões power e volumes.

Botão Power Testar Tensão

Setor Crítico
Mesmo Desligado
(resistor)

1.8V

Setor Crítico
(Botão)
 Obs: Tensões Aparecem Somente com o
Aparelho Ligado
Botões Volumes

Resistor
Série

Testar
Setor Crítico
Tensão
(resistor)
Resistor
Série

Setor Crítico Testar

(resistor) Tensão
Se os botões estiverem Ok e mesmo assim o aparelho não entrar em modo de BOOTLOADER,
tentar fazer o reparo do BOOT pelo método avançado, via JTAG.
Testar todas as Tensões que alimentam a memória

MEMÓRIA FLASH NAND

Fazer reflow, reballing ou trocar o Power Manager (PMIC), afim de sanar o consumo.

PMIC
Passo 6: Aparelho não liga – alto CONSUMO e trava (acima de 200ma)
(pressionando o botão power)

INICIO
Algum componente Sim Tem componentes em Não
curto entorno dele? Retirar o componente que Ligar o Aparelho e
ou setor aquece? esta aquecendo Refazer os testes

Sim
Não

Localizar o causador e
Todas as linhas de tensões Sanar o curto
VREG do PMIC e todas as
Tensões fornecidas pelos Não Tem componentes em
conversores DC/DC curto na linha?
espalhados em setores da
placa estão OK?
Não Sim

Sim

Fazer Reballing ou
Trocar o PMIC
 Testar todas as tensões fornecidas pelo PMIC a todos os setores do circuito.

Tensões VREG
Tensões VREG
Testar todas as tensões secundárias fornecidas pelos conversores DC/DC em setores específicos do circuito.

CONVERSORES DC/DC CÂMERA FRONTAL

CONVERSORES DC/DC CÂMERA TRASEIRA
CONVERSOR DC/DC BACK LIGHT DO LCD
 CONVERSOR DC/DC DO LCD

CONVERSOR DC/DC DO TOUCH

CONVERSOR DC/DC DO LED FLASH
AMPLIFICADORES DE POTÊNCIA DE ÁUDIO (PA DE ÁUDIO)
AMPLIFICADOR DE POTÊNCIA DE RÁDIO FREQUÊNCIA (PA DE RF)
Fazer reflow, reballing ou trocar o Power Manager (PMIC), afim de sanar o consumo.

PMIC
 Final da Aula 1.1
Análise de Falhas – Setor Lógico
Módulo 4
