Nobreak Net 4+ 1500/700VA SMD modelo Bivolt saída 115V, mono 115V,

mono 220V PCIV023940

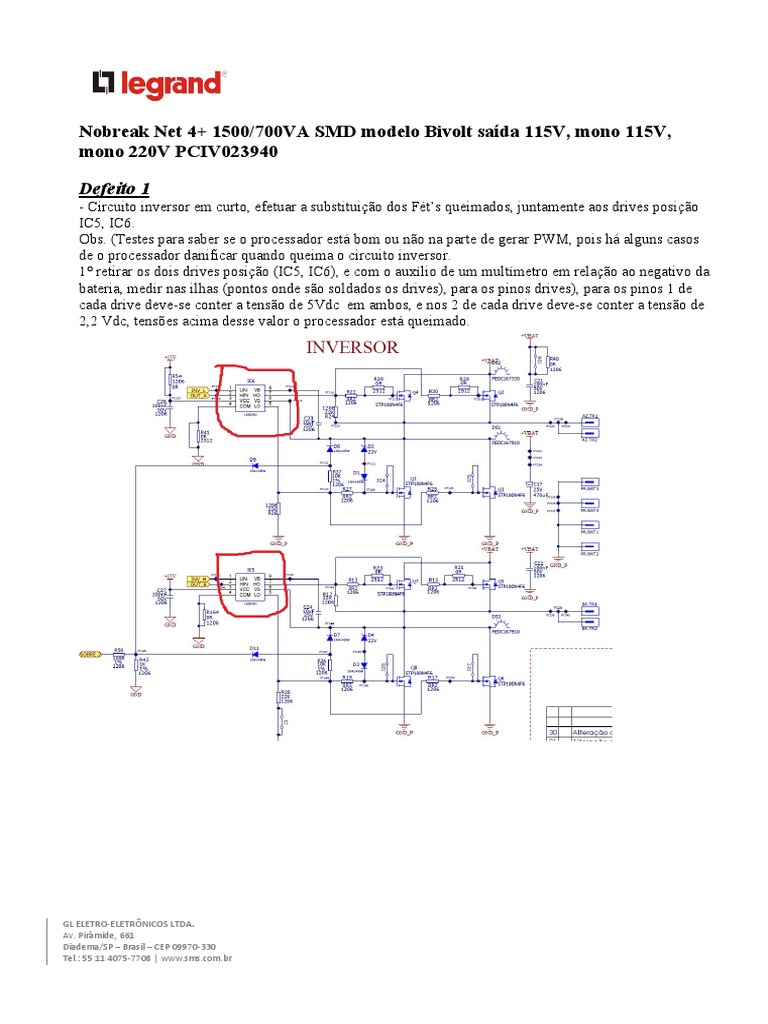

Defeito 1
- Circuito inversor em curto, efetuar a substituição dos Fét’s queimados, juntamente aos drives posição
IC5, IC6.
Obs. (Testes para saber se o processador está bom ou não na parte de gerar PWM, pois há alguns casos
de o processador danificar quando queima o circuito inversor.
1° retirar os dois drives posição (IC5, IC6), e com o auxílio de um multímetro em relação ao negativo da
bateria, medir nas ilhas (pontos onde são soldados os drives), para os pinos drives), para os pinos 1 de
cada drive deve-se conter a tensão de 5Vdc em ambos, e nos 2 de cada drive deve-se conter a tensão de
2,2 Vdc, tensões acima desse valor o processador está queimado.

GL ELETRO-ELETRÔNICOS LTDA.
Av. Pirâmide, 661
Diadema/SP – Brasil – CEP 09970-330
Tel.: 55 11 4075-7708 | www.sms.com.br
 Defeito 2
- Situação 1: Nobreak liga em modo bateria, porém ele fica sem saída e só apresenta saída em modo rede
AC, e consequentemente não carrega as baterias
Causa do defeito: (Transformador aberto) nesse caso só substituindo o transformador.
- Situação 2: Nobreak liga, tem tensão de saída, entra em rede, porém ele não carrega as baterias.
Possível solução para o defeito: Verificar solda fria no resistor R130 (11k 1%), ou substituir o IC7
(LM324), e por último verificar se o capacitor C17 (470µF), não está estufado.

Imagem do resistor R130 (11K)

Imagem do LM324, que trabalha juntamente ao inversor, que pode as vezes ser a causa de não
carregar as baterias

GL ELETRO-ELETRÔNICOS LTDA.
Av. Pirâmide, 661
Diadema/SP – Brasil – CEP 09970-330
Tel.: 55 11 4075-7708 | www.sms.com.br
 Imagem do capacitor C17 (470µF) que muitas das vezes estufa e faz com que não carregue as
baterias

Defeito 3
- Nobreak não liga em modo bateria.
Possível solução para o defeito: Verificar o flat cable soldado na placa se não há solda fria, ou está
quebrado, ou se o transistor Q19 (BC807) não está queimado.

Imagem flat cable

GL ELETRO-ELETRÔNICOS LTDA.
Av. Pirâmide, 661
Diadema/SP – Brasil – CEP 09970-330
Tel.: 55 11 4075-7708 | www.sms.com.br
 Imagem Q19 (Bc807)

Defeito 4
- Nobreak liga em modo bateria, porém não entra em rede.
Possível solução para o defeito: Verificar os resistores nas posições R163, R166, R168 e R172 (150R).

Imagem dos resistores sincronismo, R163, R166, R168 e R172 (150R)

GL ELETRO-ELETRÔNICOS LTDA.
Av. Pirâmide, 661
Diadema/SP – Brasil – CEP 09970-330
Tel.: 55 11 4075-7708 | www.sms.com.br
 Defeito 5
- Nobreak liga em modo bateria, liga em rede, carrega as baterias, porém não estabiliza.
Possível solução para o defeito: Verificar acionamento dos reles (Transistor + Diodo) se não estão em
curto, ou fazer a substituição dos reles de estabilização posição (RE3, RE4), e por último verificar fiação
do transformador se não estão mal conectados.

Imagem do circuito estabilização, com circuito de acionamento dos reles (transistor+diodo), além
dos reles nas posições RE3 e RE4

GL ELETRO-ELETRÔNICOS LTDA.
Av. Pirâmide, 661
Diadema/SP – Brasil – CEP 09970-330
Tel.: 55 11 4075-7708 | www.sms.com.br
 Observações e considerações finais:
- O carregador do nobreak funciona de forma pulsante e fica com led na cor azul piscando na indicação
que esta carregando, o nobreak carrega até chegar a uma tensão de 14,5 a 15 Vdc aproximadamente, e
quando chega em sua tensão de corte o nobreak mantem uma tensão de 13,7Vdc aproximadamente na
tensão de flutuação.
- Para fazer o teste rápido em bancada, para saber se as baterias estão ok ou não, primeiro com as
baterias em tensão de 13,7 Vdc a mesma da flutuação, lembrando que esse valor pode variar para mais
ou para menos, com uma carga de 200W resistiva ou incandescente para cada bateria, para os
equipamentos que possuem duas baterias internas, com o auxílio de um multímetro em paralelo nas
baterias, tem-se que manter uma tensão de até 11,7 Vdc, segurando até essa tensão baterias boas, abaixo
disso, ou as baterias estão descarregadas ou já não seguram mais carga e há necessidade de troca, para
um melhor testes quando a bateria for nova e a tensão der abaixo do valor de 11,7 Vdc, colocar as
baterias em carregador externo e deixar por um período de no mínimo 4 horas aproximadamente e
repetir novamente o testes, lembrando que esse teste não é de autonomia e sim um teste rápido em
bancada.

Antes de consertar o nobreak, verifique:

- Consertar equipamento primeiro em modo bateria
- Verificar aparência da placa
- Medir Fet’s de potência
- Isolar circuito de potência
- Verificar fontes de alimentação
