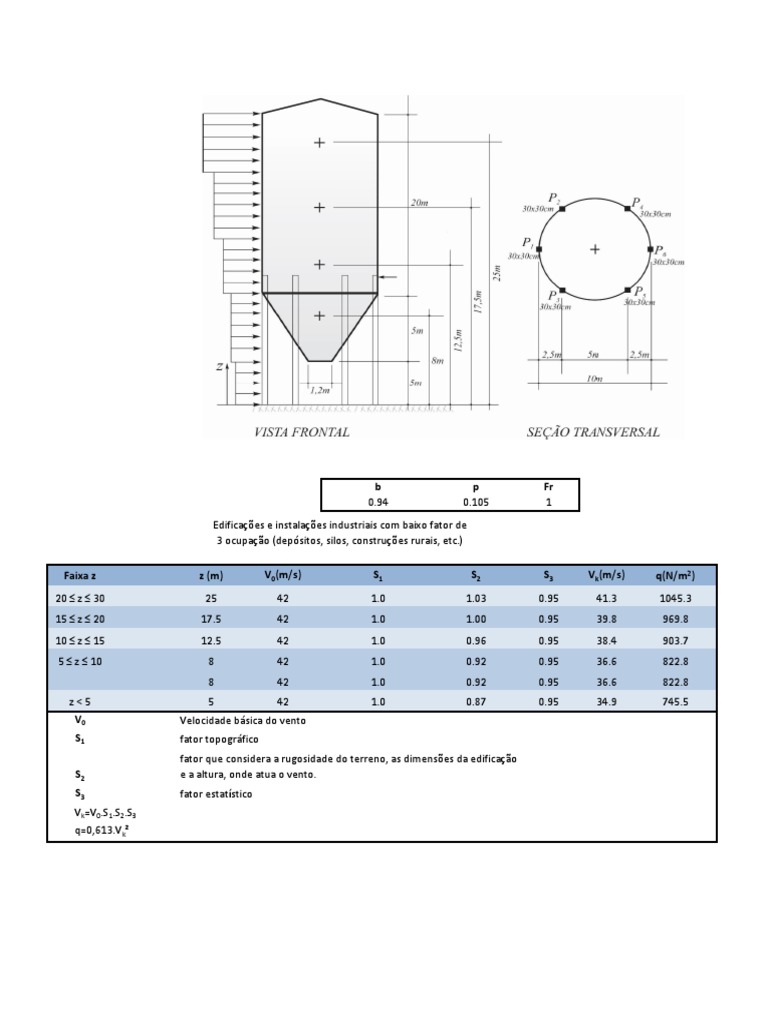

b p Fr

0.94 0.105 1
Edificações e instalações industriais com baixo fator de
3 ocupação (depósitos, silos, construções rurais, etc.)

Faixa z z (m) V0(m/s) S1 S2 S3 Vk(m/s) q(N/m²)

20 ≤ z ≤ 30 25 42 1.0 1.03 0.95 41.3 1045.3
15 ≤ z ≤ 20 17.5 42 1.0 1.00 0.95 39.8 969.8
10 ≤ z ≤ 15 12.5 42 1.0 0.96 0.95 38.4 903.7
5 ≤ z ≤ 10 8 42 1.0 0.92 0.95 36.6 822.8
8 42 1.0 0.92 0.95 36.6 822.8
z<5 5 42 1.0 0.87 0.95 34.9 745.5
V0 Velocidade básica do vento
S1 fator topográfico
fator que considera a rugosidade do terreno, as dimensões da edificação
S2 e a altura, onde atua o vento.
S3 fator estatístico
Vk=V0.S1.S2.S3
q=0,613.Vk²
 5
Faixa z Elemento z (m) D (m) Aexp(m²) l1 (m) Re (10 ) h/l1 Ca ou Cf
20 ≤ z ≤ 30 Silo 25 10.0 100.0 10.0 289.1 1.0 0.8
15 ≤ z ≤ 20 Silo 17.5 10.0 50.0 10.0 278.4 0.50 0.8
10 ≤ z ≤ 15 Silo 12.5 10.0 50.0 10.0 268.8 0.5 0.8
5 ≤ z ≤ 10 Tremonha 8 1.2 28.0 1.2 30.8 4.2 1.0
Colunas (6) 8 0.3 9.0 0.3 7.7 16.7 2.0
z<5 Colunas (6) 5 0.3 9.0 2.0 7.3 2.5 2.0
z Cota vertical
Aexp Área exposta ao vento
l1 menor dimensão da seção transversal, ou diâmetro do cilíndro
Re 70000.Vk.l número de Reynolds
h altura do corpo ou elemento, na faixa em questão
Ca Coeficiente de arrasto tab. 10 pag.22 NBR 6123

Faixa z Elemento p(N/m²) F (N) d (m) M (kN.m)

20 ≤ z ≤ 30 Silo 836.2 83621.8 25.0 2090.5
15 ≤ z ≤ 20 Silo 775.9 38793.6 17.5 678.9
10 ≤ z ≤ 15 Silo 722.9 36147.1 12.5 451.8
5 ≤ z ≤ 10 Tremonha 822.8 23039.3 8.0 184.3
Colunas (6) 1645.7 14811.0 7.5 111.1
z<5 Colunas (6) 1491.0 13418.9 2.5 33.5
𝑛 𝑛
෍ 𝐹 𝑁 = 209831.61 ෍ 𝑀 𝑘𝑁. 𝑚 = 3550.2
𝑖=1 𝑖=1

P1 236.6809499 (tração)
P2 e P3 118.3404749 (tração)
P4 e P5 -118.3404749 (compressão)
P6 -236.6809499 (compressão)
