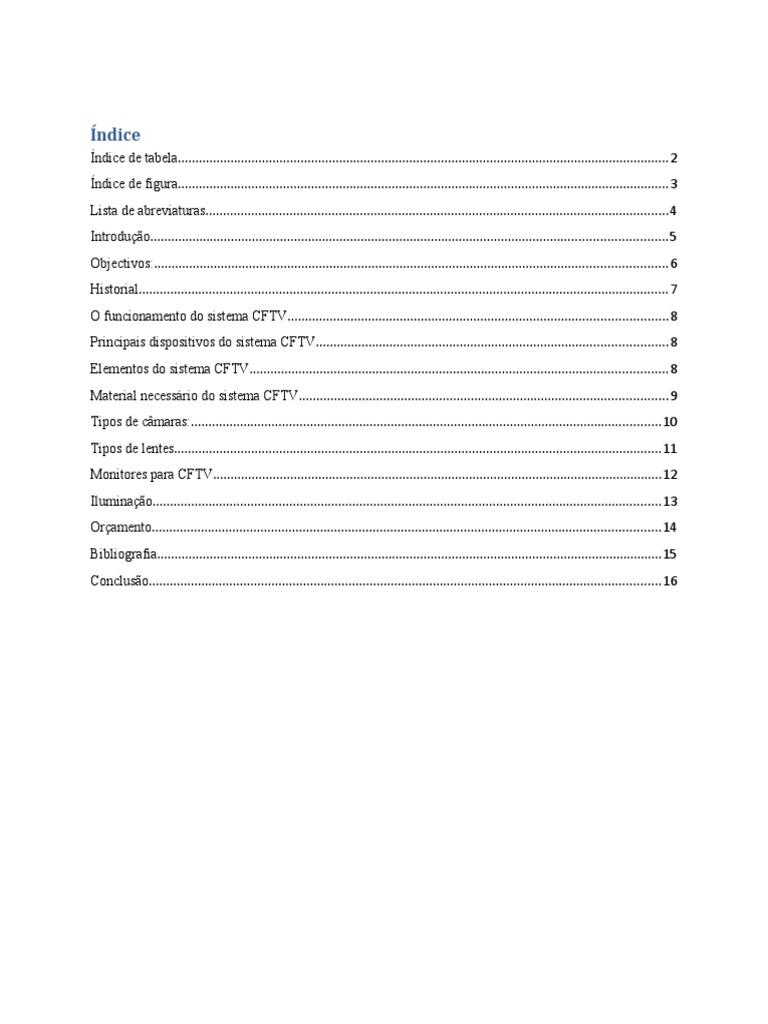

Índice

Índice de tabela............................................................................................................................................2
Índice de figura............................................................................................................................................3
Lista de abreviaturas....................................................................................................................................4
Introdução...................................................................................................................................................5
Objectivos:..................................................................................................................................................6
Historial.......................................................................................................................................................7
O funcionamento do sistema CFTV............................................................................................................8
Principais dispositivos do sistema CFTV....................................................................................................8
Elementos do sistema CFTV.......................................................................................................................8
Material necessário do sistema CFTV.........................................................................................................9
Tipos de câmaras:......................................................................................................................................10
Tipos de lentes...........................................................................................................................................11
Monitores para CFTV................................................................................................................................12
Iluminação.................................................................................................................................................13
Orçamento.................................................................................................................................................14
Bibliografia................................................................................................................................................15
Conclusão..................................................................................................................................................16

1
Índice de tabela
Tabela: de orçamento

2
Índice de figura
Figura 1: imagem composta por câmaras de vigilâncias

Figura 2: monitor

3
Lista de abreviaturas
CCTV ˗ Closed˗circuit television

CFTV ˗ circuito fechados de televisão

TV ˗ televisão

Wi ˗ Fi ˗ Fidelidade sem fios

NVR ˗ Gravador de vídeo em rede

EUA ˗ Estados unidos da América

CCD˗ Dispositivos de captação da imagem da câmara

4
Introdução
O presente trabalho de carácter avaliativo, eles se compõem em conhecer os componentes e
métodos do sistema do circuito fechado o sistema tende vigiar uma determinada área ou espaço,
que podem ser públicos ou privados, para manter e assegurar a segurança dos espaços, impedir
qualquer actividade ilegal.

5
Objectivos:
Objectivo geral:

O sistema tem como objectivo de controlar intenções ilícitas, accionar alarmes a distancia e, nas
linhas de câmaras Wi˗Fi, controlando tudo por dispositivos moveis, como smsrtphones e tablets.

Objectivos específicos:

 Obter os principais dispositivos do sistema CFTV;

 Conhecer o funcionamento do sistema CFTV; e
 Obter um sistema melhorado.

6
Historial
As primeiras câmaras de segurança surgiram nos EUA, especificamente em Nova York
utilizadas por polícias para optimizar o monitoramento diária da cidade. Anos setenta (70),
através de sistemas de circuito fechados de televisão (CCTV ˗ Closed˗ciecuit television) ainda no
domínio analógico. Os sistemas eram feitos basicamente com câmaras, multiplicadores,
gravadores de vídeo eram, utilizadas grandes quantidades de cabo para transmitir e guardar em
cassetes o nível de vídeo.

7
O funcionamento do sistema CFTV
O circuito fechado de televisão funciona da seguinte maneira: as câmaras captam imagens que
são transmitidas para aparelhos de TV instalados numa central de monitoramento. As imagens
também podem ser transmitidas para dispositivos móveis como smsrtphones e tablets.

Vantagens e desvantagens:

Vantagens:

 Controlar tentativas de roubo e assalto;

 É possível ver a movimentação em tempo real do acompanhamento das câmaras; e
 Há possibilidade de gravar as imagens.

Desvantagens:

 Alto custo dos equipamentos;

 Alta mão-de-obra qualificada para fazer a instalação; e
 Custos com instalação e manutenção dos sistemas electrónicos de vigilância.

Principais dispositivos do sistema CFTV

 Processador;
 Monitores;
 Câmara IP;
 Lentes;
 Iluminação;
 Conectores de entrada e saída;
 Cabos; e
 Outros equipamentos.

8
Elementos do sistema CFTV
Basicamente, o sistema CFTV é composto de três elementos:

 Áudio;
 Imagem; e
 Cabeamento e armazenamento.

Material necessário do sistema CFTV

 Câmara de boa qualidade;
 Cabos FTP oara instalação de camaras;
 Aparelhos NVR com HD para gravação das imagens por tempo limitados; e
 Conectores de entrada e saída.

Figura 1: imagem composta por câmaras de vigilâncias

CFTV Circuito Fechado de Televisão (Closed Circuit Televison ou CCTV) é um sistema de

imagens que distribui sinais provenientes de câmaras posicionadas de forma estratégica,
permitindo a visualização de pontos pré-determinados.
Este sistema não está direccionado apenas para a segurança patrimonial ou electrónica. Abrange
um grande número de aplicações. Pode ser utilizado para acompanhamento de serviços, controle

9
de produção, avaliação de desempenho profissional, segurança em empresas, em órgãos
públicos, hospitais, residências, agências bancárias, escolas, laboratórios de pesquisa,
gerenciamento de informações, etc. Devido a grande variedade de aplicações para o sistema de
CFTV, a indústria de segurança está investindo cada vez mais na inovação de seus produtos,
produzindo linhas completas de equipamentos para atender as mais diversas necessidades.

O sistema é composto por vários tipos de câmara que são:

Tipos de câmaras:
No mercado actual, existem diversos tipos de câmaras, porém é muito importante saber
identificar a utilização mais adequada para cada tipo.

Micro - câmaras:

Câmaras de pequeno portem, com qualidade bastante limitada. São utilizadas devido ao baixo
custo e sua facilidade de instalação. Porém, em ambientes com complexidade de imagens ou em
grandes extensões, a qualidade na imagem deixa a desejar. Existem opções em cores e Preto &
Branco, possuem poucas funções integradas e suas especificações são simples.

Micro - câmaras Pin Hole:

São micro - câmaras com uma lente de tamanho extremamente reduzido, sem ter qualquer tipo
de prejuízo a captação da imagem. São geralmente utilizadas em locais ocultos, embutidas ou em
aplicações onde o tamanho deva ser o menor possível. É possível captar imagens mesmo com
orifícios de cerca de 1,5mm. Principais pontos de utilização: Residências, lojas, farmácias,
consultórios, escritórios, etc.

Mini – câmaras:

São normalmente bastante similares as micro - câmaras, com a diferença que possuem a conexão
para lentes convencionais de CFTV, podendo assim, ser feita a melhor escolha do tipo e tamanho
da lente, além de possuírem o controlo auto-íris. Seu custo é intermediário entre o micro -
câmaras e as câmaras profissionais. Principais pontos de utilização: Residências, lojas,
farmácias, consultórios, escritórios, corredores, garagens, indústria, etc.

10
Câmaras Profissionais:

São dispositivos electrónicos mais avançados, de médio porte que se caracterizam por ter
recursos e funções mais completas, permitindo a troca de lentes, uso de auto-íris, ajuste de
parâmetros e configurações de forma a alcançar o melhor desempenho. Tem várias funções de
melhoria da imagem se comparadas com micro - câmaras.

Principais pontos de utilização:

Residências, lojas, farmácias, consultórios, escritórios, corredores, garagens, indústria,

estacionamentos, pátios, áreas perimetrais, etc.

Tipos de lentes:

Lentes de íris manual:

Permite que a lente seja ajustada de forma a ter sua íris direccionando a quantidade ideal de
iluminação para o sensor CCD. Indicada para locais com iluminação específica, muito ou pouco
intensa, é recomendado o seu uso junto com a função Es(Eletronic Shutter ou obturador
electrónico).

Lentes com íris fixa:

Tipo mais simples de lente; tem o orifício para entrada da luz, predefinido pelo fabricante,
possuindo apenas o ajuste de foco. Devem ser utilizadas em locais com baixas variações de
iluminação e com iluminação branca constante. As lentes utilizadas em microcâmeras são deste
tipo.

Lentes com auto-íris:

São lentes que são ajustadas automaticamente de acordo com o nível de iluminação do local.
Elas possuem motores e sistemas de verificação que definem quando a íris deve ser aberta ou
fechada. Actualmente, existem dois tipos de lente auto-íris: tipo “Vídeo” que contém um
amplificador interno que compara o sinal de vídeo proveniente da câmara para ajustar a íris para
um nível pré-determinado. As lentes tipo “DC” que não contêm amplificador e são controladas
por um circuito localizado na câmara para ajustar a íris.

11
Lentes varifocais ou Zoom com Manual:

São lentes com distância focal ajustável, podendo efectuar o zoom através de ajuste no próprio
corpo da lente. É uma lente com íris manual ou automática que possui um zoom manual de
algumas vezes.

Monitores para CFTV

Monitor P&B ou Monitor Colorido Até bem pouco tempo atrás a utilização de televisores
comerciais como monitores de CFTV era quase um padrão no mercado brasileiro, porém aos
poucos com uma melhor qualificação dos instaladores e necessidade de melhor qualidade por
parte dos usuários tem levado o mercado a utilizar com mais frequência soluções profissionais
para CFTV incluindo monitores especializados.

Figura 2: monitor

12
Iluminação
O espectro electromagnético: Visível ao ser humano: luz que está na faixa que inclui os
comprimentos de onda de 400 até 700nm (nano metros) em média, dentro da grande escala do
espectro electromagnético. A luz, visível ao ser humano está assim localizada no espectro
electromagnético, sendo que as cores primárias(azul, verde e vermelho) estão distribuídas nesta
faixa de forma que o azul tem o menor comprimento de onda por volta de 400nm, o verde tem
comprimento de 500nm e o vermelho por volta de 700nm.

13
Orçamento

PREÇO PREÇO
Nº DESIGNAÇÃO QUANTIDADE UNITARIO TOTAL
1 Processador 1 1x10000 10000.00 mts

2 Monitor 1 1x5000 5000.00 mts

3 Cabos FTP 1 rolo 1x3000 3000.00 mts
4 Câmaras IP 4 4x2000 8000.00 mts
5 Lentes 4 4x900 3600.00 mts
6 Iluminação 4 4x500 2000.00 mts
7 Conectores híbridos 4 4x150 600.00 mts
8 Orçamento parcial 23200.00 mts
9 Mão-de-obra 3 Técnicos 1x11600 11600.00 mts
10 Valor total 34800.00 mts

Tabela: de orçamento

14
Bibliografia
Schneider. Guia prático para sistemas CFTV, 2019.

Manual de SISTEMAS Prysmian, 2006.

Material disponibilizado em aula.

15
Conclusão
“Conhecer o passado, dominar o presente e preparar-se para o futuro.”

Estas são algumas opiniões sobre os sistemas de CFTV. Contudo, independentemente do tipo de
sistema utilizado, é necessário estudar e praticar cada vez mais, seja o profissional de venda,
instalação, manutenção ou operação, como forma de utilizar com qualidade e conhecimento os
recursos disponibilizados pelos equipamentos.
