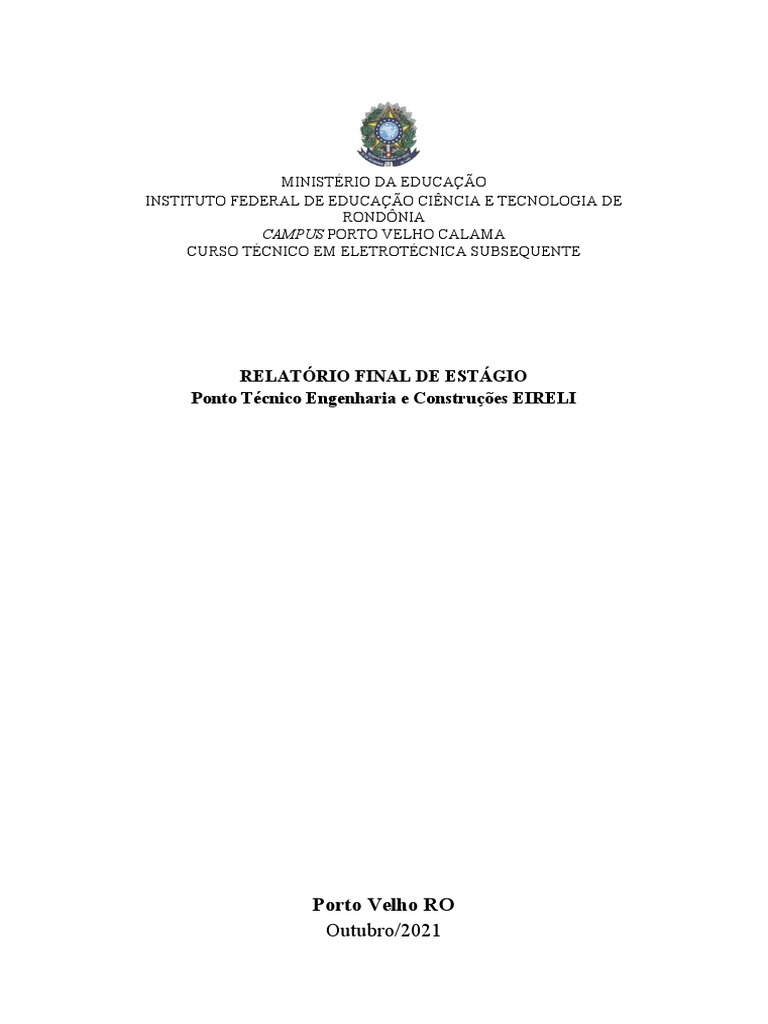

MINISTÉRIO DA EDUCAÇÃO
INSTITUTO FEDERAL DE EDUCAÇÃO CIÊNCIA E TECNOLOGIA DE
RONDÔNIA
CAMPUS PORTO VELHO CALAMA
CURSO TÉCNICO EM ELETROTÉCNICA SUBSEQUENTE
RELATÓRIO FINAL DE ESTÁGIO
Ponto Técnico Engenharia e Construções EIRELI
Porto Velho RO
Outubro/2021
PAULO AUGUSTO DA SILVA SANTOS
RELATÓRIO FINAL DO ESTÁGIO
Relatório Final de Estágio do Curso Técnico
em Eletrotécnica Subsequente do Instituto
Federal de Educação, Ciência e Tecnologia
de Rondônia – Campus Porto Velho Calama,
realizado pela empresa Ponto Técnico
Engenharia e Construções EIRELI, no
município de Porto Velho, com duração de
128 horas, apresentado como requisito para a
conclusão do estágio.
Orientador: Douglas Fortini Bianchin
Porto Velho RO
Outubro/2021
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE
RONDÔNIA
CAMPUS PORTO VELHO CALAMA
CURSO TÉCNICO EM ELETROTÉCNICA SUBSEQUENTE
FOLHA DE APROVAÇÃO
RELATÓRIO FINAL DE ESTÁGIO
Autor: PAULO AUGUSTO DA SILVA SANTOS
Orientador: Douglas Fortini Bianchin
Situação: ( ) Aprovado ( ) Reprovado
Aprovado em: __ / __ / __
_________________________________
Paulo Augusto da Silva Santos
________________________________
Douglas Fortini Bianchin
Porto Velho RO
2021
SUMÁRIO
1. INTRODUÇÃO ........................................................................................................ 1
2. HISTÓRICO E CARACTERIZAÇÃO DO LOCAL DE ESTÁGIO ...................... 2
3. ATIVIDADES DESENVOLVIDAS........................................................................ 3
4. CONSIDERAÇÕES FINAIS ................................................................................... 9
5. REFERÊNCIAS BIBLIOGRÁFICAS ................................................................... 10
1
1. INTRODUÇÃO
Alcançada a etapa para realização de estágio, em cumprimento ao requisito parcial
para conclusão do curso técnico em eletrotécnica, ofertado pelo IFRO Campus Porto
Velho Calama, foi dado início na atividade prática supervisionada no dia 10/05/2021 e
concluída em 23/06/2021, sendo 4 horas diárias e 20 horas semanais, nos horários
08h00 às 12h00.
Com a prática do estágio supervisionado, buscou-se a ampliação dos
conhecimentos de forma contínua nos conteúdos ministrados durante o curso, pois
somente com a prática, é possível ter um bom entendimento das atividades atribuídas ao
técnico em eletrotécnica e dessa forma, se tornar um profissional capacitado para atuar
na área.
O estágio foi ofertado pela empresa com nome fantasia Ponto Técnico Engenharia
e Construções EIRELI, com sede na Av. Campo Sales, n 3630, sala 07, Bairro Olaria,
no município de Porto Velho, sob a supervisão do engenheiro civil Luciano Haraldo
Erbert, CREA – 44.758-D-RS, VISTO 1389/85-RO.
A realização das atividades práticas do estagio ocorreram em uma residência no
condomínio residencial Porto Bello, localizado na Rua Brasília, n 3895, bairro São João
Bosco, no município de Porto Velho.
A principio foi dito ao engenheiro responsável que a realização do curso de
eletrotécnica estava sendo totalmente de forma remota, ou seja, online pela plataforma
google meet, buscando assim, esclarecer de forma clara e objetiva que não tinha a
prática das atividades que poderiam ser designadas na obra de reforma da residência.
Durante a realização do estágio foram observadas as normas NR-10 e NBR-5410,
para o correto desenvolvimento nas atividades propostas, bem como a preservação da
saúde e segurança no trabalho. A empresa de engenharia forneceu todos os
equipamentos de segurança utilizados, bem como as ferramentas e aparelhos para o
desenvolvimento dos serviços.
2
2. HISTÓRICO E CARACTERIZAÇÃO DO LOCAL DE ESTÁGIO
O estágio supervisionado foi realizado em uma residência localizada no
condomínio Porto Bello, Rua Brasília, n 3895, bairro São João Bosco, no município de
Porto Velho-RO.
Imagem 01: Mapa de localização do condomínio Porto Bello.
A residência se caracteriza como sendo de classe média alta, com
aproximadamente 450m², de dois pavimentos. O tipo de fornecimento de energia na
residência é trifásico.
A obra se trata de uma reforma geral referente a parte de instalações elétricas da
residência que se encontrava bastante deteriorada e com pontos do circuito em curto-
circuito.
3
3. ATIVIDADES DESENVOLVIDAS
Iniciado os trabalhos de estágio no dia 10/05/21, a princípio foi observado que a
equipe residente da empresa Ponto Técnico Engenharia e Construções, estava
realizando a substituição dos circuitos de energia existente na residência para instalar
novos circuitos e que atendesse a demanda de energia de seus consumidores.
Foram apresentados durante o estágio os projetos de instalações elétricas da
residência, ao qual estava sendo feita as atividades, bem como a concepção da
elaboração do projeto, com o intuito da transferência de conhecimento para
aprendizado, conforme conteúdo também visto nas disciplinas do curso de eletrotécnica.
Legenda e Convenção – Projeto Elétrico Residencial
Fonte: Ponto Técnico Engenharia e Construções EIRELI
A simbologia e convenção do projeto elétrico foi elaborada atendendo as
especificações da norma ABNT 5444, que estabelece os símbolos gráficos referentes às
instalações elétricas prediais usadas em projetos elétricos. Conforme estudo feito em
sala de aula e ciente da norma ABNT, foi simples fazer a leitura do projeto,
identificando os pontos de tomadas TUG/TUE, os pontos de iluminação, e o comando e
circuito ao qual pertence.
4
Instalação Elétrica Pavimento Superior – Iluminação
Fonte: Ponto Técnico Engenharia e Construções EIRELI
No cenário da construção civil atual, cada vez mais são implementados
softwares e mecanismos para automatizar o processo e reduzir as interferências de
projetos. O projeto em questão foi desenvolvido no programa Revit da Autodesk, por
conveniência da empresa na aquisição de licença de software.
No Brasil oque antes era apenas uma tendência, o governo federal oficializou,
com o decreto n 9.377 de 17 de maio de 2018, o plano estratégico nacional para a
disseminação dessa plataforma. Sendo, a utilização de cunho obrigatório em todas as
obras no país dos órgãos governamentais da esfera federal brasileira.
A BIM (Modelagem de Informação da Construção), é a nova base de
transformação digital da construção civil no setor de arquitetura, engenharias e
construção.
Instalação Elétrica Pavimento Térreo – Iluminação
Fonte: Ponto Técnico Engenharia e Construções EIRELI
5
Como atividade inicial, foi solicitado pelo engenheiro residente e supervisor do
estágio Eng. Luciano Haraldo Erbert, o levantamento de materiais elétricos, que foi
feito com base no cronograma de atividades a serem desenvolvidos. Não foi o caso aqui
nesse projeto, mais fazendo um breve comentário sobre cronograma de obra, um dos
programas mais utilizados pelas empresas ao qual fiz uma pesquisa de mercado, é o
MS-Project, software de gestão de projetos desenvolvido pela empresa MicroSoft.
Visto junto com os trabalhadores da obra, e feito a relação como tomadas, rolo
de cabos de fios, caixas de interruptores, refletor de piso, arandela, tomada para
luminária de mesa, spot de embutir 4w, 3000K, spot de forro, spot de embutir forro.
Não tinha nenhum local especifico para locação dos materiais, geralmente eram
colocados próximos dos locais onde iram ser utilizados.
Nos dias seguintes foram trocadas todas as fiações das tomadas e iluminação.
Para isso, necessitou quebrar a parede por onde passava parte da fiação, com marreta de
1kg e talhadeira.
Observado que tinha somente um quadro de distribuição, foi estudado,
projetado e instalado mais três quadros de distribuição de circuitos - QDC, onde
eles foram definidos como sendo, um pra tomadas, um pra iluminação e outro
individual somente para os ar-condicionados.
Imagem 01: Conclusão da instalação do quadrado de distribuição residencial.
Conforme critérios da norma ABNT-5410, o posicionamento dos quadros de
distribuição foi definido como sendo de fácil acesso, para quando houver necessidade
de manutenção, e próximo aos cômodos de maior carga.
6
Nos quadros QDC foram instalados disjuntores DPS, utilizados para surtos que
são os picos de tensão, e as vezes acontecem por descarga atmosférica na rede de
energia.
É observado na imagem 02, abaixo a disposição dos cabos também em
conformidade com a norma ABNT 5410, no que se refere as cores dos cabos, sendo
azul claro para o neutro, verde para o terra, e demais cores que podem ser utilizadas
para as fases, no nosso projeto utilizamos o cabo preto.
Imagem 02: Quadro de distribuição residencial.
Também foram instalados os disjuntores DR, que protege primeiramente a vida
humana, pois é um dispositivo contra fuga de corrente elétrica, ele detecta uma fuga de
corrente em milésimos de segundo, e dispara desligando o circuito ao qual está
instalado, tanto pode ser usado no quadro geral, como especifico para cada equipamento
para a proteção dos circuitos, é calculado sua amperagem conforme a demanda do
equipamento, sempre obedecendo a seção do cabo, e nunca pode ter uma corrente
maior que a prevista para o cabo, pois irá queimar a proteção do cabo.
No disjuntor DR, para facilitar a instalação está gravado a letra “N”, já
indicando a entrada do condutor neutro, com uso do alicate de corte, foi feito o
corte dos cabos fase e neutro e desencapado as pontas para conexão com o
disjuntor DR e utilizado chave Philips para apertar e parafusos nos condutores.
7
Imagem 03: Pré-disposição para tomadas.
Instalados caixa de passagem e eletrodutos embutidos na parede e no forro,
respeitando sempre a taxa de ocupação, dada pelo quociente entre a somatória das áreas
da seções transversais dos condutores utilizados, calculados tendo como referencia o
diâmetro externo, e a área útil da seção transversal do eletroduto. Para os cabos de
circuito de tomadas, foi utilizado o Disjuntor 10A, luminárias Disjuntor 10A, cabo
usados 2,5mm,ar condicionado disjunto 16A, cabo usados 4,0mm, chuveiro disjuntor
25A, cabo usado 4,0mm.
Imagem 04: Pré-disposição luminárias varanda externa.
8
Todas as instalações referente aos circuitos de ar-condicionado foram feitas no
piso superior da residência, onde foi construída uma área técnica especifica somente
para manutenção das centrais de ar-condicionado.
Instalação de fiação para iluminação no jardim, com luminárias e lâmpadas leds.
As principais ferramentas e equipamentos utilizados foram multímetro, alicate de corte,
chave Philips e clave de fenda, fita isolante.
No geral foi realizado a troca de toda parte elétrica da residência, realizado a
remoção de todos os fios elétricos, tomadas, interruptores, luminárias, passagem de
conduíte para passagem de fios, montagem de quadro de distribuição da residência, tudo
sob a supervisão do engenheiro residente e auxilio da equipe de profissionais da obra.
Imagem 05: Pré-disposição para luminária varanda externa.
Para instalação das lâmpadas em alguns pontos houve a necessidade de
utilização da furadeira, para colocação dos soquetes que tem como função a fixação da
lâmpada e a conexão elétrica.
A razão pela forma correta de instalação é a segurança, a eletricidade é muito
perigosa quando trabalhada de forma incorreta, inúmeros são os tipos de acidentes que
vemos constantemente nos noticiários.
9
4. CONSIDERAÇÕES FINAIS
O estágio supervisionado foi de suma importância para minha formação
profissional na área da eletrotécnica. Ciente das diversas atribuições que o técnico em
eletrotécnico e habilitado para realizar, conforme nos mostra a Resolução n° 74, do
conselho federal dos técnicos industriais. Com a realização do estágio pude aplicar e
desenvolver o conhecimento adquirido ao longo do curso, sob a supervisão do
engenheiro da obra Luciano Haraldo Erbert, no qual me orientou de forma correta
durante todo o período de estágio na realização das atividades de instalações elétricas.
Infelizmente, devido a pandemia causada pelo vírus COVID-19, no inicio do
ano de 2020, nosso curso de eletrotécnica passou a ser realizado totalmente de forma
online, com isso não pudemos ter a parte prática que seria desenvolvida nos laboratórios
do IFRO Campus Porto Velho Calama.
Para suprir a carência de aulas práticas que não tivemos ao longo do curso por
conta da pandemia, pretendo realizar cursos adicionais na área da elétrica, quando
tivermos um cenário favorável a realização de aulas presenciais nas instituições de
ensino em Porto Velho, para implementar os conhecimentos obtidos nas atividades
remotas do curso.
Agradeço a disponibilidade do professor Douglas Fortini Bianchin, em aceitar
ser meu orientador de estágio, pois sei que além de professor, tem muitas outras
atribuições e diversas demandas no Instituto Federal de Rondônia.
10
5. REFERÊNCIAS BIBLIOGRÁFICAS
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 5410: Instalações
Elétricas de Baixa Tensão. Rio de Janeiro: ABNT, 2008.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 14039: Instalações de
média tensão de 1,0 kV a 36,2 kV. Rio de Janeiro: ABNT, 2005.
BRASIL. Ministério do Trabalho e Emprego. NR 10: Segurança em Instalações e
Serviços em Eletricidade. Brasília: Ministério do Trabalho e Emprego, 2004.
CONSELHO FEDERAL DOS TÉCNICOS INDUSTRIAIS. Resolução n° 074.
Disciplina orienta as prerrogativas e atribuições dos Técnicos Industriais com
habilitação em Eletrotécnica, revoga a Resolução n° 39 e dá outras providências.
Brasília, DF, 05 jul. 2019. Disponível em: https://www.cft.org.br/wp-
content/uploads/2019/07/RESOLUCAO-CFT-N-074-2019.pdf. Acesso em: 30/09/21.
Microsoft Project - Conheça o Project: simples, poderoso e reinventado para
todos. Disponível em: https://www.microsoft.com/pt-br/microsoft-
365/project/project-management-software. Acesso em 25/10/21.
Uso do BIM será obrigatório em obras públicas brasileiras a partir de 2021.
Disponível em: https://aeroengenharia.com/uso-do-bim-sera-obrigatorio-em-obras-
publicas-brasileiras-a-partir-de-2021/. Acesso em 25/10/21.
