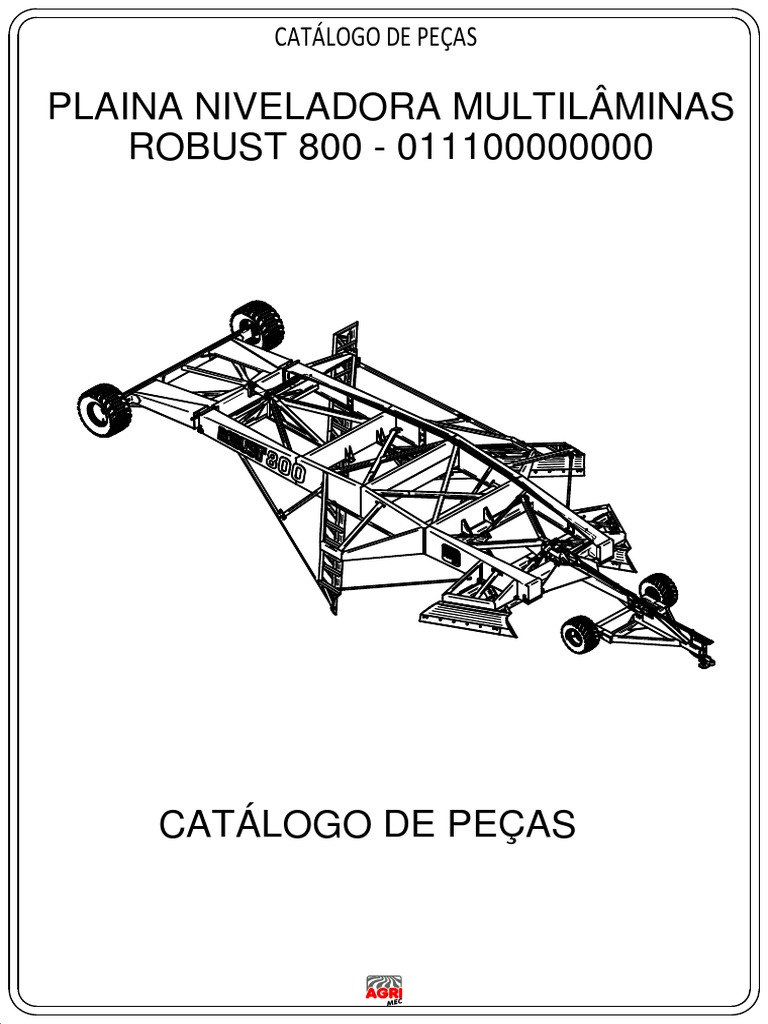

CATÁLOGO DE PEÇAS

PLAINA NIVELADORA MULTILÂMINAS

ROBUST 800 - 011100000000

CATÁLOGO DE PEÇAS
 CATÁLOGO DE PEÇAS

22
25 2 1 15 10 46 47
G
48
48
55
F 11 H 55
24 13 14
E

A 9
I 56
58 57
31 44
8

7 J
K 19 45
31
16
B
29
5
D
6 C
18

4 3 28 26 27
 CATÁLOGO DE PEÇAS
38 37 37 38
31
40
34 32
35
36

DETALHE A DETALHE B
39
31 DETALHE C
31 52
32 42

50 43
33
41
53
30 43

DETALHE D DETALHE E DETALHE F

51 52 50
49 41 42
54

54
50 30 43 43
52 53

DETALHE G DETALHE H DETALHE I

31 33 33
60

59 39
32

DETALHE J DETALHE K
 CATÁLOGO DE PEÇAS
ITEM REFERÊNCIA DESCRIÇÃO QTD.
60 122002 REBITE 3,2X12MM 4
59 011100000001 PLACA DE IDENTIFICAÇÃO ROB 800 1
58 129757 KIT ADESIVO ROB 800 1
57 011112020300 MANGUEIRA HIDRAULICA 3/8X8500 RETA-ENGATE FECHAMENTO 1
56 011112020400 MANGUEIRA HIDRAULICA 3/8X8500 RETA-ENGATE ABERTURA 1
55 010505000100 TUBO HIDRÁULICO 4500MM 2
54 010408000600 MANGUEIRA HIDRÁULICA 1/2X 200MM RETO/RETO 2
53 120060 PARAF SEXT 8.8 MA 10X50-1,5 Z 3
52 121021 PORCA SEXT AUTOTRAV MA 10X1,5 8.8 Z 5
51 120063 PARAF SEXT MA 10X80-1,50 8.8 RP Z 2
50 010109010001 FIXADOR TUBOS HIDRAULICOS 5
49 010408000001 SUPORTE TUBOS HIDRAULICOS 2
48 010505000200 TUBO HIDRAULICO TRASEIRO 4500 2
47 011112020200 MANGUEIRA HIDRAULICA 3/8X1900 RETO-CURVA ABERTURA 1
46 011112020100 MANGUEIRA HIDRAULICA 3/8X1900 RETO-CURVA FECHAMENTO 1
45 011112010100 MANGUEIRA HIDRAULICA 3/8X7500 CURVA-ENGATE FECHAMENTO 1
44 011112010200 MANGUEIRA HIDRAULICA 3/8X7500 CURVA-ENGATE ABERTURA 1
43 121855 NIPLE 1/2 NPTX3/4 UNF JIC 37 4
42 157940 CILINDRO HIDRÁULICO ID-055V 2
41 150330 CONTRA PINO 3/8X3 2
40 010404000001 ARRUELA DA EMBORCADEIRA 8
39 121514 ARRUELA LISA M20 Z 47
38 121057 PORCA SEXT UNC 1.1/2-6F Z 4
37 121509 ARRUELA LISA 1.1/2 Z 4
36 120079 PARAF SEXT 8.8 MA 16X50-2 Z 4
35 121544 ARRUELA PRESSAO M16 Z 4
34 121504 ARRUELA LISA 5/8 4
33 120084 PARAF SEXT 8.8 MA 20X60-2,5 Z 12
32 121032 PORCA SEXT AUTOTRAV MA 20-2,5 Z 115
31 120083 PARAF SEXT 8.8 MA 20X50-2,5 Z 103
30 940101010001 PINO U 35-190-4445-200 A 2
29 010417000000 RODA 13 X 15.5 - 6 FUROS ESQUERDA 1
28 010423000000 RODA 13 X 15.5 - 6 FUROS DIREITA 1
27 011107000000 CARRO DIANTEIRO RODADO SIMPLES 1
26 011102000000 CAMBÃO 1
25 011111000000 RODA 16 X 22.5 - 6 FUROS ESQUERDA PNEU 18 LONAS 1
24 011110000000 RODA 16 X 22.5 - 6 FUROS DIREITA PNEU 18 LONAS 1
23* 010401000200 MANCAL DE LIGAÇÃO 4
22 011105000000 CARRO TRASEIRO 1
21* 011101060100 REFORÇO ASA DIANTEIRA ESQUERDA 1
20* 011101060000 ASA DIANTEIRA ESQUERDA 1
19 011101050100 REFORÇO ASA DIANTEIRA DIREITA 1
18 011101050000 ASA DIANTEIRA DIREITA 1
17* 011101040100 REFORCO ASA LATERAL DIREITA 1
16 011101040000 ASA LATERAL DIREITA 1
15 011101030000 ASA TRASEIRA 1
14 011101020100 REFORCO ASA LATERAL ESQUERDA 1
13 011101020000 ASA LATERAL ESQUERDA 1
12* 011109000300 TIRANTE DE REFORCO DIANTEIRO EMBORCADEIRA LATERAL 1
11 011109000500 REFORCO TIRANTE TRASEIRO ESQUERDO 1
10 011109000400 TIRANTE TRASEIRO DA EMBORCADEIRA LATERAL 1
9 011109000000 EMBORCADEIRA LATERAL 1
8 011104000400 REFORCO TIRANTE TRASEIRO DIREITO 1
7 011104000300 TIRANTE TRASEIRO EMBORCADEIRA TRASEIRA 1
6 011104000200 TIRANTE DAS EMBORCADEIRAS 2
5 011104000000 EMBORCADEIRA TRASEIRA 1
4 011108000000 EMBORCADEIRA CENTRAL 1
3 011103000000 EMBORCADEIRA DIANTEIRA 1
2 010401000300 REGULADOR DO CARRO TRASEIRO 2
1 011101010000 ESTRUTURA DO CHASSI 1
 CATÁLOGO DE PEÇAS
011101000000 - CHASSI
12 7
11

11 12
11 12
10
6
1

8 12
11
9 2 L 13
3
DETALHE L

ITEM REFERÊNCIA DESCRIÇÃO QTD.

13* 121514 ARRUELA LISA M20 Z 12

12 121032 PORCA SEXT AUTOTRAV MA 20-2,5 Z 47

11 120083 PARAF SEXT 8.8 MA 20X50-2,5 Z 47

10 011101020000 ASA LATERAL ESQUERDA 1

9 011101040100 REFORCO ASA LATERAL DIREITA 1

8 011101040000 ASA LATERAL DIREITA 1

7 011101030000 ASA TRASEIRA 1

6* 011101020100 REFORCO ASA LATERAL ESQUERDA 1

5 011101060100 REFORÇO ASA DIANTEIRA ESQUERDA 1

4 011101060000 ASA DIANTEIRA ESQUERDA 1

3 011101050100 REFORÇO ASA DIANTEIRA DIREITA 1

2 011101050000 ASA DIANTEIRA DIREITA 1

1 011101010000 ESTRUTURA DO CHASSI 1

 CATÁLOGO DE PEÇAS

011103000000 - EMBORCADEIRA DIANTEIRA

2
7
6
5
3

4
10
ITEM REFERÊNCIA DESCRIÇÃO QTD.
10 121032 PORCA SEXT AUTOTRAV MA 20-2,5 Z 16

9 010404000001 ARRUELA DA EMBORCADEIRA 16

8 120083 PARAF SEXT 8.8 MA 20X50-2,5 Z 16

7 121013 PORCA SEXT UNC 5/8-11F Z 32

6 121544 ARRUELA PRESSAO M16 Z 32

5 121504 ARRUELA LISA 5/8 32

4 120108 PARAF ARADO 12.9 UNC 5/8X1.3/4-11F P 32

3 011103000600 LÂMINA DA EMBORCADEIRA 2

2 011103000400 ESTRUTURA DA EMBORCADEIRA 4 2

1 011103000500 SUPORTE 3 EMBORCADEIRAS DIANTEIRAS 1

 CATÁLOGO DE PEÇAS

011108000000 - EMBORCADEIRA CENTRAL

4
5

3
2

ITEM REFERÊNCIA DESCRIÇÃO QTD.

6 121504 ARRUELA LISA 5/8 16

5 121544 ARRUELA PRESSAO M16 Z 16

4 121013 PORCA SEXT UNC 5/8-11F Z 16

3 120108 PARAF ARADO 12.9 UNC 5/8X1.3/4-11F P 16

2 011103000600 LÂMINA DA EMBORCADEIRA 1

1 011108000300 ESTRUTURA DA EMBORCADEIRA 5 1

 CATÁLOGO DE PEÇAS

011104000000 - EMBORCADEIRA TRASEIRA

1
M 2

6
5
4
3

7
3

DETALHE M
ITEM REFERÊNCIA DESCRIÇÃO QTD.
7 120105 PARAF ARADO 12.9 UNC 5/8X2.1/2-11F RP P 2

6 121013 PORCA SEXT UNC 5/8-11F Z 48

5 121544 ARRUELA PRESSAO M16 Z 48

4 121504 ARRUELA LISA 5/8 48

3 120108 PARAF ARADO 12.9 UNC 5/8X1.3/4-11F P 46

2 126001 LÂMINA 6200109 (METISA) 6

1 011104000100 ESTRUTURA DA EMBORCADEIRA TRASEIRA 1

 CATÁLOGO DE PEÇAS

011109000000 - EMBORCADEIRA LATERAL

N
5
4
6
7
8
8

DETALHE N
ITEM REFERÊNCIA DESCRIÇÃO QTD.
8 120105 PARAF ARADO 12.9 UNC 5/8X2.1/2-11F RP P 2

7 120108 PARAF ARADO 12.9 UNC 5/8X1.3/4-11F P 16

6 121504 ARRUELA LISA 5/8 18

5 121013 PORCA SEXT UNC 5/8-11F Z 18

4 121544 ARRUELA PRESSAO M16 Z 18

3 011109000001 LÂMINA MENOR 1

2 126001 LÂMINA 6200109 (METISA) 2

1 011109000100 ESTRUTURA EMBORCADEIRA LATERAL 1

 CATÁLOGO DE PEÇAS

011105000000 - CARRO TRASEIRO

1 8
6
7

7
6
5
3

10
9
2
4

ITEM REFERÊNCIA DESCRIÇÃO QTD.

10 121016 PORCA SEXT UNC 1.1/4-7F Z 2

9 060101040000 CUBO DE RODA 2

8 121950 GRAXEIRA RETA UNF 1/4-28 4

7 121752 QUEBRA DEDO 3/8X2.1/4 3

6 940101010001 PINO U 35-190-4445-200 A 3

5 010406000001 REGULADOR SUPERIOR DO EIXO MÓVEL 2

4 010406000002 REGULADOR INFERIOR DO EIXO MÓVEL 2

3 010406000003 CONTRA PORCA SUPERIOR 2

2 011105000100 PONTA DE EIXO REGULÁVEL 2

1 011105010000 ESTRUTURA DO CARRO TRASEIRO 1

 CATÁLOGO DE PEÇAS

060101040000 - CUBO DE RODA

4
2 1
5
8
7
9

3 6 10 11

ITEM REFERÊNCIA DESCRIÇÃO QTD.

11 120001 PARAF SEXT UNC 1/4X5/8-20F 8.8 RI Z 3

10 121536 ARRUELA PRESSÃO 1/4 Z 3

9 010406020001 TAMPA MAIOR DO CUBO DE RODA 1

8 121607 CONTRA PINO 3/16X2.1/2 1

7 121037 PORCA SEXT CAST UNF 1.1/2-12F Z 1

6 010406020002 ARRUELA TRAVA 1

5 158237 PORCA SEXT ARRUELA MOVEL MB 20-1,5 Z 6

4 122365 RETENTOR 00642 B 1

3 122251 ROLAMENTO 32209 1

2 122256 ROLAMENTO 32214 1

1 060101040100 CUBO DE RODA 1

 CATÁLOGO DE PEÇAS

RODA 16 X 22.05 6 FUROS PNEU 18 LONAS

DIREITA E ESQUERDA

ITEM REFERÊNCIA DESCRIÇÃO QTD.

3 125104 VALVULA PNEU SEM CAMARA 1

2 203029 PNEU600/50 - 22.5 18 LONAS 1

1 902600000000 ARO 16 X 22.5 - 6 FUROS 1

 CATÁLOGO DE PEÇAS
011102000000 - CAMBÃO
4

9 5
5 11
2 13
12

13 10
7

5
8
ITEM REFERÊNCIA DESCRIÇÃO QTD.
13 010109010001 FIXADOR TUBOS HIDRAULICOS 4

12 110101000005 BASE DO FIXADOR DO TUBOS 2

11 121021 PORCA SEXT AUTOTRAV MA 10X1,5 8.8 Z 2

10 121752 QUEBRA DEDO 3/8X2.1/4 1

9 121750 QUEBRA DEDO 1/4X2 1

8 940101010006 PINO U 35-205-4445-215 A 1

7 010103000002 CONTRA PORCA SUPERIOR 1

6 010103000001 REGULADOR DE ALTURA 1

5 121950 GRAXEIRA RETA UNF 1/4-28 4

4 940201030700 PINO S Q 35-300-325 C 1

3 010403000103 ARRUELA DO JUMELO 1

2 124801 JUMELO MAIOR 1

1 011102010000 ESTRUTURA DO CAMBÃO 1

 CATÁLOGO DE PEÇAS

011107000000 - CARRO DIANTEIRO

9 4
3
10
7

12
4
13

11

5 2

ITEM REFERÊNCIA DESCRIÇÃO QTD.

13 121802 GRAMPO R H003 4MM 1

12 940201040200 PINO S M 1588-80-90 D 1

11 020106000000 PÉ DE APOIO 1

10 121043 PORCA SEXT AUTOTRAV MB 14X1,50 8,8 Z 4

9 120097 PARAF SEXT 10.9 MB 14X40-1,5 RP P 4

8 121028 PORCA SEXT MA 16X2,00 8.8 ZA 1

7 010402030000 PUXADOR INTERMEDIÁRIO 1

6 010102000200 SUPORTE DAS MANGUEIRAS 1

5 121950 GRAXEIRA RETA UNF 1/4-28 3

4 010406020000 CUBO DE RODA 2

3 011107000100 EIXO FLANGEADO 1

2 011106020000 PUXADOR DIANTEIRO 1

1 011107010000 ESTRUTURA DO CARRO DIANTEIRO 1

 CATÁLOGO DE PEÇAS

011106020000 - PUXADOR DIANTEIRO

4
10

ITEM REFERÊNCIA DESCRIÇÃO QTD.

10 010302020200 PORCA DO PUXADOR 1

9 121950 GRAXEIRA RETA UNF 1/4-28 1

8 011106020001 ENGATE DE LIGAÇÃO 1

7 121021 PORCA SEXT AUTOTRAV MA 10X1,5 8.8 Z 1

6 120062 PARAF SEXT MA 10X70-1,5 8.8 Z 1

4 010302020001 ARRUELA DO PUXADOR 1

3 121752 QUEBRA DEDO 3/8X2.1/4 1

2 011106020200 PINO DO PUXADOR 1

1 011106020100 PUXADOR 1
 CATÁLOGO DE PEÇAS

010402030000 - PUXADOR INTERMEDIÁRIO

10

2
5
8

6
4 3

ITEM REFERÊNCIA DESCRIÇÃO QTD.

10 121752 QUEBRA DEDO 3/8X2.1/4 1

9 121543 ARRUELA PRESSÃO M12 Z 1

8 121503 ARRUELA LISA 1/2 Z 1

7 120068 PARAF SEXT MA 12X35-1,25 8.8 Z 1

6 121021 PORCA SEXT AUTOTRAV MA 10X1,5 8.8 Z 1

5 120064 PARAF SEXT MA 10X100-1,50 8.8 Z 1

4 010402030001 ARRUELA DO PUXADOR 1

3 010402030200 PORCA DO PUXADOR INTERMEDIÁRIO 1

2 940201012000 PINO S RET 35-217-235 A 1

1 010402030100 PUXADOR INTERMEDIÁRIO 1

 CATÁLOGO DE PEÇAS

020106000000 - PÉ DE APOIO

4
8 6
3

5
2

ITEM REFERÊNCIA DESCRIÇÃO QTD.

8 121021 PORCA SEXT AUTOTRAV MA 10X1,5 8.8 Z 1

7 247382 CABO GIR. 2789-M10 MA 1.5 1

6 121901 PINO ELÁSTICO 6X55 1

5 122262 ROLAMENTO 51105 1

4 020106010000 ALAVANCA 1

3 020106000200 CONECTOR DO CABEÇALHO 1

2 020106000300 HASTE REGULADORA 1

1 020106020000 BASE DO APOIO 1

 CATÁLOGO DE PEÇAS

RODA 13 X 15.05 6 FUROS PNEU 16 LONAS

DIREITA E ESQUERDA

ITEM REFERÊNCIA DESCRIÇÃO QTD.

3 125104 VALVULA PNEU SEM CAMARA 1

2 125080 PNEU 400/600 - 15.5 18 LONAS 1

1 902100000000 ARO 13 X 15,5 - 6 FUROS 1

 CATÁLOGO DE PEÇAS

011112010000 - SISTEMA HIDRAULICO

DIANTEIRO

DETALHE O
ITEM REFERÊNCIA DESCRIÇÃO QTD.
4 121855 NIPLE 1/2 NPTX3/4 UNF JIC 37 2

3* 011112010100 MANGUEIRA HIDRAULICA 3/8X7500 CURVA-ENGATE FECHAMENTO 1

2* 011112010200 MANGUEIRA HIDRAULICA 3/8X7500 CURVA-ENGATE ABERTURA 1

1 157940 CILINDRO HIDRÁULICO ID-055V 1

 CATÁLOGO DE PEÇAS

011112020000 - SISTEMA HIDRAULICO

TRASEIRO
7
Q
R 3
P 8
3
2
1 S T
11
2
U
11

DETALHE P 13
9
14
10
12 6
5

9
13
DETALHE S
DETALHE Q 13
9
14
10
13
9
12 9
13
12
DETALHE T DETALHE U
DETALHE R
 CATÁLOGO DE PEÇAS

011112020000 - SISTEMA HIDRAULICO

TRASEIRO

ITEM REFERÊNCIA DESCRIÇÃO QTD.

14 120063 PARAF SEXT MA 10X80-1,50 8.8 RP Z 2

13 121021 PORCA SEXT AUTOTRAV MA 10X1,5 8.8 Z 5

12 120060 PARAF SEXT 8.8 MA 10X50-1,5 Z 3

11 121855 NIPLE 1/2 NPTX3/4 UNF JIC 37 2

10 010408000001 SUPORTE TUBOS HIDRAULICOS 2

9 010109010001 FIXADOR TUBOS HIDRAULICOS 5

8 011112020200 MANGUEIRA HIDRAULICA 3/8X1900 RETO-CURVA ABERTURA 1

7 011112020100 MANGUEIRA HIDRAULICA 3/8X1900 RETO-CURVA FECHAMENTO 1

6 011112020300 MANGUEIRA HIDRAULICA 3/8X8500 RETA-ENGATE FECHAMENTO 1

5 011112020400 MANGUEIRA HIDRAULICA 3/8X8500 RETA-ENGATE ABERTURA 1

4* 010408000600 MANGUEIRA HIDRÁULICA 1/2X 200MM RETO/RETO 2

3 010505000200 TUBO HIDRAULICO TRASEIRO 4500 2

2 010505000100 TUBO HIDRÁULICO 4500MM 2

1 157940 CILINDRO HIDRÁULICO ID-055V 1
