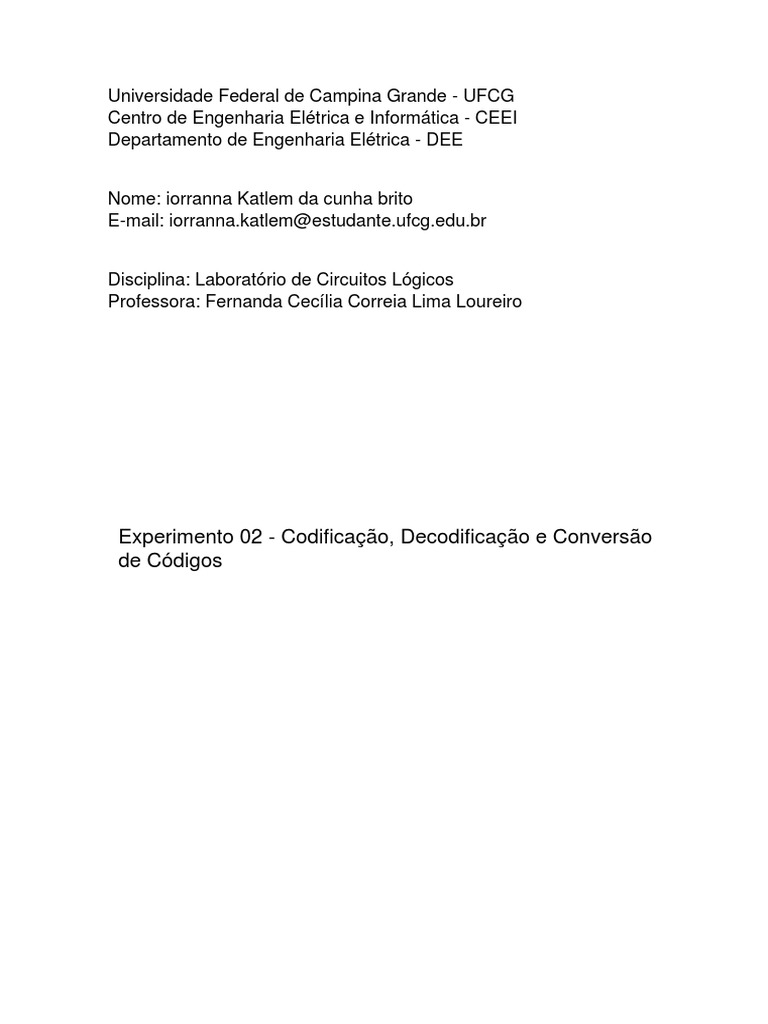

Universidade Federal de Campina Grande - UFCG

Centro de Engenharia Elétrica e Informática - CEEI

Departamento de Engenharia Elétrica - DEE

Nome: iorranna Katlem da cunha brito

E-mail: iorranna.katlem@estudante.ufcg.edu.br

Disciplina: Laboratório de Circuitos Lógicos

Professora: Fernanda Cecília Correia Lima Loureiro

Experimento 02 - Codificação, Decodificação e Conversão

de Códigos
 1. Codificador Binário
Objetivo Específico: Especificação e projeto de um Codificador
Decimal/Binário com as entradas F(X)= (X9 ,X8, .. X0) e saídas Z (Z3,
Z2, Z1, Z0). Utilizar o Logisim para implementar esse circuito.

X9 X8 X7 X6 X5 X4 X3 X2 X1 X0 Z3 Z2 Z1 Z0
0 0 0 0 0 0 0 0 0 1 0 0 0 0
0 0 0 0 0 0 0 0 1 0 0 0 0 1
0 0 0 0 0 0 0 1 0 0 0 0 1 0
0 0 0 0 0 0 1 0 0 0 0 0 1 1
0 0 0 0 0 1 0 0 0 0 0 1 0 0
0 0 0 0 1 0 0 0 0 0 0 1 0 1
0 0 0 1 0 0 0 0 0 0 0 1 1 0
0 0 1 0 0 0 0 0 0 0 0 1 1 1
0 1 0 0 0 0 0 0 0 0 1 0 0 0
1 0 0 0 0 0 0 0 0 0 1 0 0 1

Expressões lógicas obtidas através da Tabela Verdade:

Z3 = X8 + X9
Z2 = X4 + X5
Z1 = X2 + X3 + X6 + X7
Z0 = X1 + X3 + X5 + X7 + X9
 Figura 1 CODIFICADOR BINÁRIO

Aplicação: Codificadores podem ser utilizados de diversas formas no nosso dia a dia, uma
das utilizações são mensagens codificadas que só podem ser compreendidas por usuários com
decodificador, que serão representadas no próximo exercício.

2. Decodificador Binário:
Objetivo Específico: Especificação e implementação de um Decodificador
Binário 2:4, com o projeto realizado a partir de inversores e de portas AND.
Utilizar o Logisim para implementar o decodificador.

TABELA VERDADE

E1 E0 S3 S2 S1 S0
0 0 0 0 0 1
 0 1 0 0 1 0
1 0 0 1 0 0
1 1 1 0 0 0

EXPRESSÃO LÓGICA
S0 = E’0 E’1
S1 = E0 E1’
S2 = E0´ E1
S3 = E0 EI

Aplicação: O decodificador é responsável para decodificar alguma mensagem

ou algum sinal que está em seu estado “simplificado”. Uma utilização no dia a
dia é a decodificação de uma senha contendo 4 letras (de acordo com o nosso
experimento) e 2 entradas em binário.

3. Conversor de Código:
Objetivo: Fazer o projeto e verificação do funcionamento do Conversor de
código binário, de três bits, definido na Tabela- Verdade a seguir, com entradas
X = (X2, X1, X0) e saídas Y = (Y2, Y1, Y0).

X2 X1 X0 Y2 Y1 Y0
0 0 0 0 0 0
0 0 1 0 0 1
0 1 0 0 1 1
0 1 1 0 1 0
1 0 0 1 1 0
1 0 1 1 1 1
1 1 0 1 0 1
1 1 1 1 0 0

Mapas de Karnaugh das saídas:

Mapa de Y0=
AB/ 00 01 11 10
C
0 0 1 1 0

1 1 0 0 1
Y0= B + C

Mapa de Y1=
AB/ 00 01 11 10
C
0 0 1 0 1

1 0 1 0 1

Y1= A + B
Mapa de Y2 =
AB/ 00 01 11 10
C
0 0 0 1 1

1 0 0 1 1
 Circuito Obtido:

Aplicação: O conversor de código é a junção do codificador e o decodificador

no qual trabalha juntos fazendo um circuito um pouco mais complexo que os
outros. É aplicado em mensagens na qual sua chave são Códigos Binários.
