MANCAL

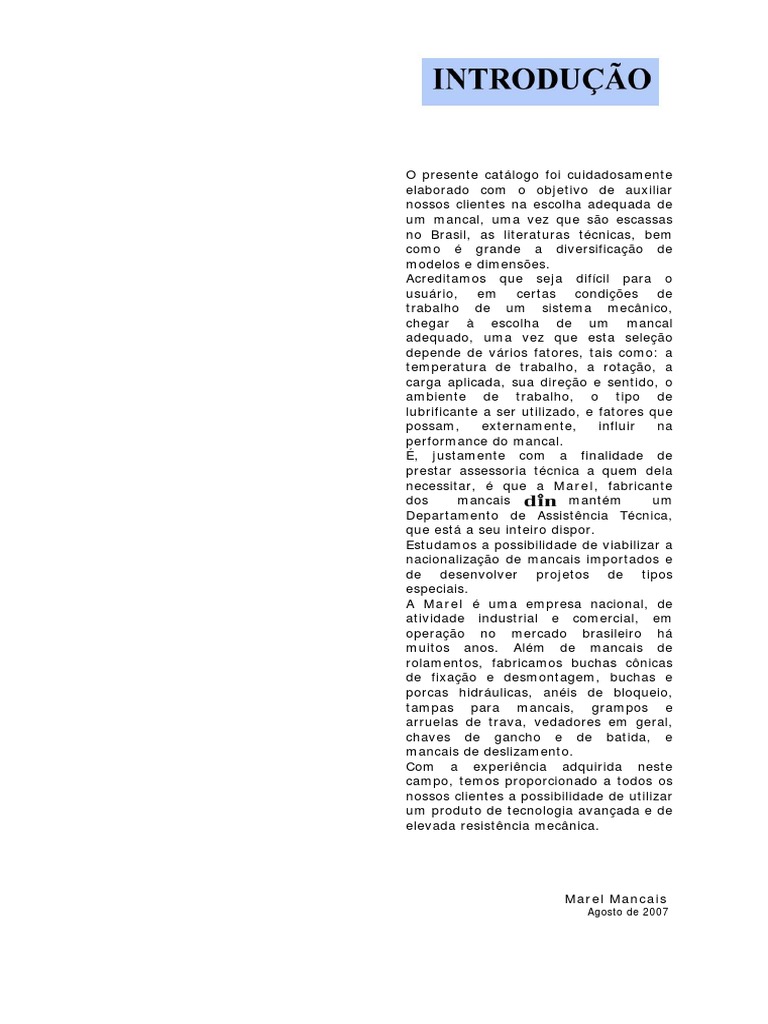

O presente catálogo foi cuidadosamente
elaborado com o objetivo de auxiliar

nossos clientes na escolha adequada de
um mancal, uma vez que são escassas
no Brasil, as literaturas técnicas, bem
como é grande a diversificação de
modelos e dimensões.
Acreditamos que seja difícil para o
usuário, em certas condições de
trabalho de um sistema mecânico,
chegar à escolha de um mancal
adequado, uma vez que esta seleção
depende de vários fatores, tais como: a
temperatura de trabalho, a rotação, a
carga aplicada, sua direção e sentido, o
ambiente de trabalho, o tipo de
lubrificante a ser utilizado, e fatores que
possam, externamente, influir na
performance do mancal.
É, justamente com a finalidade de
prestar assessoria técnica a quem dela
necessitar, é que a Marel, fabricante
dos mancais mantém um
Departamento de Assistência Técnica,
que está a seu inteiro dispor.
Estudamos a possibilidade de viabilizar a
nacionalização de mancais importados e
de desenvolver projetos de tipos
especiais.
A Marel é uma empresa nacional, de
atividade industrial e comercial, em
operação no mercado brasileiro há
muitos anos. Além de mancais de
rolamentos, fabricamos buchas cônicas
de fixação e desmontagem, buchas e
porcas hidráulicas, anéis de bloqueio,
tampas para mancais, grampos e
arruelas de trava, vedadores em geral,
chaves de gancho e de batida, e
mancais de deslizamento.
Com a experiência adquirida neste
campo, temos proporcionado a todos os
nossos clientes a possibilidade de utilizar
um produto de tecnologia avançada e de
elevada resistência mecânica.
Marel Mancais
Agosto de 2007
1. Introdução
As caixas apresentadas nestas séries foram projetadas pela
Marel, e, estão sendo fabricadas com o objetivo de suprir em
nosso mercado a demanda de um produto tecnicamente
superior.
Possuem características de elevada resistência mecânica,
com diversas opções de vedação, adequadas a cada tipo de
aplicação. A eficácia do elemento vedador influi diretamente
na durabilidade do rolamento.
Estas caixas com seus respectivos rolamentos e demais

componentes constituem mancais econômicos e de fácil
manutenção.
A eficiência dos mancais destas séries já está comprovada
pela utilização em ambientes extremamente desfavoráveis e
poluentes como: instalações mineradoras (Carajás, Alcoa,
etc.), instalações portuárias (Vila do Conde, Praia Mole,
Carajás), fábricas de papel, cimento, extração de carvão,
beneficiamento de madeira, etc.
2. Descrição
Estamos apresentando uma ampliação destas séries, com o objetivo de suprir as necessidades do
usuário em todas as aplicações.
As caixas do tipo DP e DM, são bi-partidas para facilitar a montagem, remoção e manutenção dos
rolamentos. Podem ser bi-partidas paralelamente em relação ao plano da base (Fig. 1) ou em ângulo
de 30º, para os casos em que se tenham cargas oblíquas ao plano da base da caixa (Fig. 2).
Fig. 1 Fig. 2
-1-
As caixas do tipo DI são inteiriças (não bi-partidas) tem a característica de proporcionar maior rigidez
ao conjunto montado. São de fácil manutenção, bastando para isto, providenciar a remoção das
tampas laterais (Fig. 3).
Fig. 3
Em todas as execuções apresentadas (DP, DM e DI) são providas de nervuras longitudinais no centro
da caixa, tanto na base como na metade superior, as quais reforçam-nas de maneira substancial. As
secções inferiores das caixas são reforçadas por nervuras transversais, as quais apresentam grande
resistência à compressão.
Os mancais das séries “D” foram projetados para lubrificação à graxa, podendo ser adaptados para
lubrificação à óleo.
Todas as caixas possuem secções na base para fixação de pinos de guia, exceto as do tipo tensor.
São providas de 4 furos na base para os parafusos de fixação, proporcionando maior rigidez ao
conjunto.
As caixas DT são do tipo tensor ou esticador e as caixas DVC são do tipo cantoneira com suas bases
em ângulo de 90º, utilizadas em pontes rolantes e conjuntos de trucks. (Fig 4 e 5).
Fig. 4 Fig. 5
3. Material
Normalmente são fabricadas em ferro fundido cinzento, a exceção do tipo tensor que é executado em
ferro fundido nodular. De acordo com a necessidade da aplicação, poderão ser solicitadas em ferro
fundido nodular ou aço fundido.
-2-
4. Identificações
As caixas são providas de tampas laterais, as quais poderão ser fornecidas bi-partidas, com seu
sistema de vedação bi-partido, afim de facilitar a montagem e desmontagem do conjunto.
Nesse caso deverão ser solicitadas anexando-se a letra “B” a seu prefixo (Ex: DPB, DMB, DIB, DTB,
DVCB), (Fig. 6).
Fig. 6
As caixas do tipo DP e DM deverão ser solicitadas pelos prefixos normais acrescidos do sufixo “30”
quando forem bi-partidas a 30º em relação ao plano da base. (Ex: DP30).
Normalmente são feitas para alojar rolamentos auto-compensadores de rolos de furo cônico,
montados sobre o eixo com buchas de fixação (Ex: DP 30K). A pedido poderão ser fornecidas para
alojar rolamentos com furo cilíndrico, para montagem direta no eixo. Neste caso substitui-se o sufixo
“K” pelo sufixo “C” (Ex: DP 30 C).
5. Tipos de Vedação
Os rolamentos devem ser protegidos por vedadores adequados contra a entrada de umidade,
contaminantes e outros agentes poluidores, bem como, para evitar a saída do lubrificante.
Vários fatores devem ser considerados quando da escolha do tipo de vedação, tais como: o tipo do
lubrificante, velocidade periférica, da superfície vedante, desalinhamento do eixo, espaço disponível,
atrito do vedador e temperatura de trabalho.
Os tipos básicos de vedações aplicadas às caixas são 3: vedadores sem contato, vedadores de contato
e sistemas combinados.
a. Vedadores sem contato:
Os vedadores sem contato, se constituem de estreitas passagens que podem ser arranjadas
radialmente, axialmente ou de ambas as formas combinadas, formando labirintos. Nos labirintos não
há atrito, ruído ou desgaste, uma vez que as peças não estão em contato, sendo adequados
particularmente para altas velocidades e temperaturas. Os labirintos simples ou múltiplos apresentam
grande eficiência trabalhando em lugares poeirentos, tais como: minerações, instalações portuárias,
pedreira, etc. São usados principalmente para os casos onde o lubrificante for graxa, e, seus canais
devem ser preenchidos com a mesma. São projetados com canais que permitem a relubrificação dos
espaços intermediários e a expulsão de contaminantes.
É prevista uma folga axial no labirinto permitindo uma acomodação para dilatação do eixo.
b. Vedadores de contato:
A eficácia dos vedadores de contato depende da elasticidade e da resistência ao desgaste do material

que está exercendo pressão na superfície de contato.
Os retentores de feltro são adequados para velocidades periféricas de até 4m/s e temperaturas de até
100ºC.
-3-
A eficácia dos retentores de feltro poderá ser consideravelmente aumentada se usada em conjunto
com um labirinto.
Os anéis de feltro devem ser embebidos em óleo aquecido a mais ou menos 80ºC antes de serem
montados.
Para se obter maior eficiência, projetamos vedação de retentor com lábio de borracha sintética, sendo
os lábios providos de molas, montados dentro de um envoltório de chapa. São utilizadas também
vedações com gaxetas do tipo “GS”, as quais apresentam boa eficiência em trabalho.
São mais adequados que os vedadores de feltro para velocidades periféricas maiores, exigindo porém
um melhor acabamento do eixo. Por exemplo, de 4 a 8 m/s de velocidade periférica, a superfície do
eixo deverá ser retificada e acima de 8 m/s, endurecida ou revestida com cromoduro (dureza superior
a 20 Rockwell C) e também retificada. Poderão trabalhar em temperaturas de até 100ºC. Os lábios
dos retentores deverão ser virados para a parte externa do mancal, afim de evitar a entrada de
agentes polidores.
No caso de utilização de duplo retentor ou gaxeta foi projetado um orifício de entrada de graxa entre
eles, para expulsão de contaminantes.
c. Sistemas combinados
Em condições operacionais mais drásticas, ou seja, ambientes muito empoeirados, ou com

possibilidades de penetração de água ou agentes corrosivos, fabricamos caixas com vedações
combinadas com retentores e labirintos, com injeção de graxa entre eles. Neste caso a função
principal do labirinto, além de não permitir a entrada de agentes externos, é a de proteger o vedador
de contato.
Apresentamos a seguir as diversas opções de vedação aplicadas aos mancais das séries “D”.
-4-
d. Desalinhamentos admissíveis do eixo:
Os desalinhamentos nas caixas provenientes de montagem inadequada, deflexões do eixo ou

deformações na superfície de apoio da caixa por efeito d carga, podem gerar desalinhamento do eixo
em relação ao furo da caixa.
Os valores dos limites de desalinhamento permissíveis pela vedação de uma caixa são os seguintes:
- Vedadores com anéis V - 1º
- Vedadores de feltro - 0,5º
- Vedadores de retentor - 1º
- Vedadores de gaxeta - 1º
- Vedadores de labirinto - 0,25º
- Vedadores combinados - 0,25º
6. Cargas admissíveis nas caixas

a. Caixas tipo DP,DM DI (Bi-partidas horizontalmente)
Limite de escoamento para

Tamanho Carga de ruptura para as caixas (kN)
os parafusos de união (kN)
da Caixa
P55º P90 P120º P150º P180º Q120º Q150º Q180º
08 150 90 67 60 75 160 88 80
09 160 96 72 64 80 160 88 80
10 190 114 85 76 95 160 88 80
11 220 132 99 88 110 240 132 120
12 240 144 108 96 120 240 132 120
13 260 156 117 104 130 240 132 120
15 280 168 126 112 140 240 132 120
16 320 192 144 128 160 440 242 220
17 360 216 162 144 180 440 242 220
18 380 228 171 152 190 440 242 220
19 420 252 189 168 210 440 242 220
20 480 288 216 192 240 600 330 300
22 620 372 279 248 310 600 330 300
24 760 456 342 304 380 600 330 300
26 920 552 414 368 460 1100 605 550
28 1100 660 495 440 550 1100 605 550
30 1300 780 585 520 650 1100 605 550
32 1600 960 720 640 800 1100 605 550
34 1700 1020 765 680 850 1500 825 750
36 1900 1140 855 760 950 1500 825 750
38 2200 1320 990 880 1100 2000 1100 1000
40 2600 1560 1170 1040 1300 2000 1100 1000
44 3200 1920 1440 1280 1600 2000 1100 1000
48 3400 2040 1530 1360 1700 2000 1100 1000
52 3800 2280 1710 1520 1900 2000 1100 1000
56 4000 2400 1800 1600 2000 3200 1760 1600
60 4800 2880 2160 1920 2400 3200 1760 1600
64 5600 3360 2520 2240 2800 3200 1760 1600
68 6000 3600 2700 2400 3000 3200 1760 1600
72 6400 3840 2880 2560 3200 3200 1760 1600
76 6800 4080 3060 2720 3400 3200 1760 1600
-5-
b. Caixas tipo DP 30 K e DM 30 K (bi-partidas a 30º)
Caixa Carga de Ruptura para as caixas (kN)

Designação
45º 90º 135º 180º 225º 270º 315º
09 790 340 230 231 158 223 322
10 830 360 250 237 164 246 330
11 850 380 265 242 170 250 343
13 900 400 280 248 175 265 354
15 930 450 300 252 179 278 369
16 960 480 315 266 185 284 385
17 1.080 500 335 275 193 300 392
18 1.200 530 360 290 202 315 403
20 1.300 560 380 300 210 330 420
22 1.550 660 430 350 250 380 490
24 1.750 780 490 400 290 450 550
26 2.000 880 590 460 330 520 660
28 2.700 1.000 700 560 390 620 770
30 3.000 1.200 790 600 440 680 890
32 3.300 1.400 880 700 520 780 990
34 3.850 1.700 1.000 800 580 880 1.150
36 4.350 2.000 1.200 900 670 1.000 1.300
38 4.350 2.000 1.400 950 670 1.150 1.400
40 4.950 2.000 1.600 1.000 760 1.250 1.600
44 5.550 2.700 1.800 1.200 840 1.400 1.800
48 4.950 2.800 2.300 1.350 850 1.600 2.300
52 5.550 3.500 2.500 1.500 1.050 1.800 2.800
56 6.450 4.200 2.800 1.700 1.250 2.200 3.200
60 7.150 5.100 3.200 2.100 1.450 2.600 3.500
64 8.000 6.000 3.800 2.200 1.600 3.000 3.900
68 10.000 7.000 4.800 2.500 1.700 3.100 4.800
72 12.000 8.000 5.800 2.700 1.850 3.700 5.800
76 14.000 9.000 6.300 2.900 2.000 3.900 6.300
80 16.000 10.000 7.500 3.300 2.300 4.300 8.000
84 18.000 11.000 9.000 3.800 2.600 4.800 9.500
88 20.000 12.000 9.500 3.800 2.600 4.800 10.000
92 22.000 13.000 10.000 4.200 2.900 5.000 10.500
96 23.000 13.500 10.500 4.300 3.300 5.800 11.000
500 26.000 14.000 11.500 5.400 3.700 6.400 11.500
530 28.000 14.500 12.000 5.700 4.000 6.700 12.000
7. Designação
Todos os mancais destas séries poderão ser fornecidos em quatro opções, que são indicadas pelos
seguintes sufixos:
LP – Mancal livre-passante
BP – Mancal bloqueado-passante
LC – Mancal livre-cego
BC – Mancal bloqueado-cego
-6-
A execução cega é utilizada em terminal de eixo. A execução livre permite que o rolamentose
movimente axialmente dentro do mancal, para o caso de dilatações do eixo.
A designação básica de um mancal completo ou de uma caixa para um dado eixo pode ser extraída da
própria tabela de dimensões da série selecionada.
A designação do tipo de vedação a ser aplicada na caixa, deverá ser especificada de acordo com a
aplicação a que se destina o mancal.
8. Exemplos
a. Designação do mancal completo, com tampas laterais, com dimensões básicas em polegadas, bi-
partido a 30º, alojando rolamento auto-compensador de rolos de furo cônico para montagem com
bucha, para eixo de Ø 6 15/16” , execução bloqueada com tampa cega, com vedação de duplo retentor
e labirinto:
DP30K 38-615 ASRR BC

Caixa – DP30K 385 ASRR BC
Rolamento – 22238 K
Bucha – HE 3138
b. Designação do mancal completo, com tampas laterais bi-partidas, com dimensões básicas em
milímetros, bi-partido a 30º, alojando rolamento auto-compensador de rolos de furo cônico para
montagem com bucha, para eixo de Ø 7 3/16”, execução livre-passante, com vedação de labirinto
axial:
DMB30K 40703 ASLP
Caixa – DMB30K 403 AS LP
Rolamento – 23140 K
Bucha – HE 3140
Obs.: quando solicitado pelo cliente, as caixas poderão ser fornecidas com placas de referência, para
um posicionamento correto do mancal, tanto lateral como de topo na base, alinhados com o assento
do rolamento. Ref.: RA.
-7-
Diâmetro do Mancal Completo Bucha Dimensões
eixo (caixa + Rolamento de Peso
Caixa
rolamento nº Fixação Kg.
mm pol + bucha) completa H E A B F L P S V
1 7/16” DP 30K 09-107 DP 30K 097 22209 CK HA 309

1 1/2” DP 30K 09-108 DP 30K 098 22209 CK HE 309 57,1 168 210 60 30,2 102 142 3/8” 22 6,5
40 DP 30K 09-40 DP 30K 09 22209 CK H 309
11 DP 30K 10-111 DP 30K 101 22210 CK HA 310
1 /16”
1 3/4” DP 30K 10-112 DP 30K 102 22210 CK HE 310 63,5 171 210 60 30,2 108 152 3/8” 25 7,0
45 DP 30K 10-45 DP 30K 10 22210 CK H 310
15 DP 30K 11-115 DP 30K 115 22211 CK HA 311
1 /16”
50 DP 30K 11-50 DP 30K 11 22211 CK H 311 69,8 194 244 70 35 111 168 1/2” 25 9,0
2” DP 30K 11-200 DP 30K 110 22211 CK HE 311
2 3/16” DP 30K 13-203 DP 30K 133 22213 CK HA 313
2 1/4” DP 30K 13-204 DP 30K 134 22213 CK HE 313 76,2 224 279 79 39,7 117 187 1/2” 25 12,0
60 DP 30K 13-60 DP 30K 13 22213 CK H 313
7 DP 30K 15-207 DP 30K 157 22215 CK HA 315
2 /16”
2 1/2” DP 30K 15-208 DP 30K 158 22215 CK HE 315 82,6 232 286 79 47,6 130 196 1/2” 29 14,0
65 DP 30K 15-65 DP 30K 15 22215 CK H 315
11 DP 30K 16-211 DP 30K 161 22216 CK HA 316
2 /16”
2 3/4” DP 30K 16-212 DP 30K 162 22216 CK HE 316 88,9 262 330 89 54 143 212 5/8” 32 20
70 DP 30K 16-70 DP 30K 16 22216 CK H 316
15 DP 30K 17-215 DP 30K 175 22217 CK HA 317
2 /16”
75 DP 30K 17-75 DP 30K 17 22217 CK H 317 95,2 265 330 89 54 143 222 5/8” 32 22
3” DP 30K 17-300 DP 30K 170 22217 CK HE 317
80 DP 30K 18-80 DP 30K 18 22218 CK H 318
3 3
/16” DP 30K 18-303 DP 30K 183 22218 CK HA 318 101,6 279 349 98 54 156 235 5/8” 35 26
1 DP 30K 18-304 DP 30K 184 22218 CK HE 318
3 /4”
7 DP 30K 20-307 DP 30K 207 22220 CK HA 320
3 /16”
3 1
/2” DP 30K 20-308 DP 30K 208 22220 CK HE 320 114,3 314 387 111 60,3 171 267 3/4” 38 37
90 DP 30K 20-90 DP 30K 20 22220 CK H 320
11 DP 30K 22-311 DP 30K 221 22222 CK HS 322*
3 /16”
100 DP 30K 22-100 DP 30K 22 22222 CK H 322
DP 30K 22-315 DP 30K 225 22222 CK HA 322 125,4 344 419 121 69,8 178 287 3/4” 41 48
3 15/16”
4” DP 30K 22-400 DP 30K 220 22222 CK HE 322
4 3/16” DP 30K 24-403 DP 30K 243 22224 CK HA 3124
4 1/4” DP 30K 24-404 DP 30K 244 22224 CK HE 3124 133,3 352 419 121 69,8 203 303 3/4” 44 56
110 DP 30K 24-110 DP 30K 24 22224 CK H 3124
7 DP 30K 26-407 DP 30K 267 22226 CK HA 3126
4 /16”
4 1/2” DP 30K 26-408 DP 30K 268 22226 CK HE 3126 152,4 389 467 140 82,6 213 332 7/8” 48 77
115 DP 30K 26-115 DP 30K 26 22226 CK H 3126
125 DP 30K 28-125 DP 30K 28 22228 CK H 3128
4 15/16” DP 30K 28-415 DP 30K 285 22228 CK HA 3128 152,4 421 511 149 85,7 219 341 1” 51 85
DP 30K 28-500 DP 30K 280 22228 CK HE 3128
5”
5 3/16” DP 30K 30-503 DP 30K 303 22230 CK HA 3130
5 1/4” DP 30K 30-504 DP 30K 304 22230 CK HE 3130 160,3 448 540 159 95,2 232 357 1” 51 98
135 DP 30K 30-135 DP 30K 30 22230 CK H 3130
7 DP 30K 32-507 DP 30K 327 22232 CK HA 3132
5 /16”
5 1/2” DP 30K 32-508 DP 30K 328 22232 CK HE 3132 169,9 465 559 159 95,2 254 379 1” 51 120
140 DP 30K 32-140 DP 30K 32 22232 CK H 3132
150 DP 30K 34-150 DP 30K 34 22234 CK H 3134
5 15/16” DP 30K 34-515 DP 30K 345 22234 CK HA 3134 179,4 521 629 171 107,9 260 401 1” 54 152
DP 30K 34-600 DP 30K 340 22234 CK HE 3134
6”
6 7/16” DP 30K 36-607 DP 30K 367 22236 CK HA 3136
6 1/2” DP 30K 36-608 DP 30K 368 22236 CK HE 3136 190,5 565 679 181 117,5 264 417 1” 54 165
160 DP 30K 36-160 DP 30K 36 22236 CK H 3136
170 DP 30K 38-170 DP 30K 38 22238 CK H 3138 1
DP 30K 38-612 DP 30K 382 22238 CK HE 3138 1 / 4”
6 3/4” 200,0 584 711 190 114,3 273 440 60 190
DP 30K 38-615 DP 30K 385 22238 CK HA 3138
6 15/16”
7” DP 30K 40-700 DP 30K 400 22240 CK HE 3140 1
DP 30K 40-180 DP 30K 40 22240 CK H 3140 1 / 4”
180 209,6 603 749 203 127,0 286 462 60 220
3
7 /16” DP 30K 40-703 DP 30K 403 22240 CK HA 3140
* Buchas Especiais
-8-
Diâmetro do Mancal Completo Bucha Dimensões
eixo (caixa + Rolamento de Peso
Caixa
+ bucha) compl.
mm pol H E A B F L P S V
7 1/2” DP 30K 44-708 DP 30K 448 22244 CK HE 3144* 1

DP 30K 44-200 DP 30K 44 22244 CK H 3144 1 /2”
200 209,6 668 832 222 133,3 311 532 70 310
7 15/16” DP 30K 44-715 DP 30K 445 22244 CK HÁ 3144*
8 7/16” DP 30K 48-807 DP 30K 487 23048 CK HA 3048*
1
8 1/2” DP 30K 48-808 DP 30K 488 23048 CK HE 3048* 241,3 603 749 203 127,0 289 478
1 /4” 60 212
220 DP 30K 48-220 DP 30K 48 23048 CK H 3048
7 DP 30K 52-907 DP 30K 527 23052 CK HA 3052*
9 /16” 1
DP 30K 52-240 DP 30K 52 23052 CK H 3052 1 /2”
240 241,3 668 832 222 133,3 305 538 70 275
9 1/2” DP 30K 52-908 DP 30K 528 23052 CK HE 3052*
9 15/16” DP 30K 56-915 DP 30K 565 23056 CK HA 3056*
1
10” DP 30K 56-1000 DP 30K 560 23056 CK HE 3056* 241,3 668 832 222 133,3 314 551
1 /2” 70 281
260 DP 30K 56-260 DP 30K 56 23056 CK H 3056
15 DP 30K 60-1015 DP 30K 605 23060 CK HA 3060*
10 /16” 5
11” DP 30K 60-1100 DP 30K 600 23060 CK HE 3060* 304,8 841 972 375 228,6 333 624
1 /8” 86 460
280 DP 30K 60-280 DP 30K 60 23060 CK H 3060
7 DP 30K 64-1107 DP 30K 647 23064 CAK HA 3064*
11 /16” 5
11 1/2” DP 30K 64-1108 DP 30K 648 23064 CAK HE 3064* 304,8 841 972 375 228,6 355 634
1 /8” 86 485
300 DP 30K 64-300 DP 30K 64 23064 CAK H 3064
12” DP 30K 68-1200 DP 30K 680 23068 CAK HE 3068*
7
12 7/16” DP 30K 68-1207 DP 30K 687 23068 CAK HA 3068* 304,8 832 991 387 254,0 381 672
1 /8” 108 610
320 DP 30K 68-320 DP 30K 68 23068 CAK H 3068
15 DP 30K 72-1215 DP 30K 725 23072 CAK HA 3072*
12 /16” 7
13” DP 30K 72-1300 DP 30K 720 23072 CAK HE 3072* 325,4 908 1060 400 266,7 384 700
1 /8” 114 680
340 DP 30K 72-340 DP 30K 72 23072 CAK H 3072
15 DP 30K 76-1315 DP 30K 765 23076 CAK HA 3076*
13 /16” 7
14” DP 30K 76-1400 DP 30K 760 23076 CAK HE 3076* 325,4 908 1060 400 266,7 390 710
1 /8” 114 720
360 DP 30K 76-360 DP 30K 76 23076 CAK H 3076
15 DP 30K 80-1415 DP 30K 805 23080 CAK HA 3080*
14 /16”
15” DP 30K 80-1500 DP 30K 800 23080 CAK HE 3080* 2”
389,9 965 1117,6 393,7 234,9 470 850 127 950
380 DP 30K 80-380 DP 30K 80 23080 CAK H 3080
15 7/16” DP 30K 84-1507 DP 30K 847 23084 CAK HA 3084*
15 1/2” DP 30K 84-1508 DP 30K 840 23084 CAK HE 3084* 2”
424,9 1035 1200 419 250,8 490 925 127 1050
400 DP 30K 84-400 DP 30K 84 23084 CAK H 3084
15 15/16” DP 30K 88-1515 DP 30K 885 23088 CAK HA 3088*
16” DP 30K 88-1600 DP 30K 880 23088 CAK HE 3088* 2”
424,9 1035 1200 419 250,8 490 925 127 1220
410 DP 30K 88-410 DP 30K 88 23088 CAK H 3088
16 15/16” DP 30K 92-1615 DP 30K 925 23092 CAK HA 3092*
7
17” DP 30K 92-1700 DP 30K 920 23092 CAK HE 3092* 530 1270 1500 420 240 511 1000
2 /8” 160 1435
430 DP 30K 92-430 DP 30K 92 23092 CAK H 3092
15 DP 30K 96-1715 DP 30K 965 23096 CAK HA 3096*
17 /16” 7
18” DP 30K 96-1800 DP 30K 960 23096 CAK HE 3096* 550 1300 1530 430 245 522 1100
2 /8” 165 1690
450 DP 30K 96-450 DP 30K 96 23096 CAK H 3096
7 DP30K 500-1807 DP30K5007 230/500CAK
18 /16” HA 30/500
7
18 1/2” DP30K 500-1808 DP30K5000 230/500CAK H E30/500 580 1350 1580 460 260 561 1200
2 /8” 175 1950
DP30K 500-470 DP 30K 500 230/500CAK H 30/500
470
* Buchas Especiais
-9-
Diâmetro do Mancal Completo
Bucha de Dimensões
eixo (caixa + Rolamento Peso
Caixa Fixação
rolamento nº Kg.
mm pol + bucha) completa H E A B F L P S V
1 1/4” DM 30K 08-104

DM 30K 084
22208 CK HE 308
1 3/8” DM 30K 086
DM 30K 08-106 22208 CK HS 308* 60 170 205 60 30 96 143 3/8” 25 6,0
35 DM 30K 08
DM 30K 08-35 22208 CK H 308
1 7/16” DM 30K 09-107 DM 30K 097 22209 CK HA 309
1 1/2” DM 30K 09-108 DM 30K 098 22209 CK HE 309 60 170 205 60 30 104 147 3/8” 25 6,5
40 DM 30K 09-40 DM 30K 09 22209 CK H 309
11
1 /16” DM 30K 10-111 DM 30K 101 22210 CK HA 310
1 3/4” DM 30K 10-112 DM 30K 102 22210 CK HE 310 60 170 205 60 30 108 149 3/8” 25 7,0
45 DM 30K 10-45 DM 30K 10 22210 CK H 310
7
1 /8” DM 30K 11-114 DM 30K 114 22211 CK HS 311*
1 15/16” DM 30K 11-115 DM 30K 115 22211 CK HA 311
70 210 255 70 35 110 167 1/2” 28 9,0
50 DM 30K 11-50 DM 30K 11 22211 CK H 311
2” DM 30K 11-200 DM 30K 110 22211 CK HE 311
2 1/8” DM 30K 12-202 DM 30K 122 22212 CK HS 312
70 210 255 70 35 112 173 1/2” 30 10
55 DM 30K 12-55 DM 30K 12 22212 CK H 312
3
2 /16” DM 30K 13-203 DM 30K 133 22213 CK HA 313
2 1/4” DM 30K 13-204 DM 30K 134 22213 CK HE 313
80 230 275 80 40 118 187 1/2” 30 12
60 DM 30K 13-60 DM 30K 13 22213 CK H 313
2 3/8” DM 30K 13-206 DM 30K 136 22213 CK HS 313*
2 7/16” DM 30K 15-207 DM 30K 157 22215 CK HA 315
2 1/2” DM 30K 15-208 DM 30K 158 22215 CK HE 315 80 230 280 80 45 130 193 1/2” 30 14
65 DM 30K 15-65 DM 30K 15 22215 CK H 315
2 11/16” DM 30K 16-211 DM 30K 161 22216 CK HA 316
2 3/4” DM 30K 16-212 DM 30K 162 22216 CK HE 316 95 260 315 90 55 146 219 1/2” 32 20
70 DM 30K 16-70 DM 30K 16 22216 CK H 316
15
2 /16” DM 30K 17-215 DM 30K 175 22217 CK HA 317
75 DM 30K 17-75 DM 30K 17 22217 CK H 317 95 260 320 90 55 146 223 5/8” 32 22
3” DM 30K 17-300 DM 30K 170 22217 CK HE 317
80 DM 30K 18-80 DM 30K 18 22218 CK H 318
3 3/16” DM 30K 18-303 DM 30K 183 22218 CK HA 318 100 290 345 100 55 154 249 5/8” 35 26
3 1/4” DM 30K 18-304 DM 30K 184 22218 CK HE 318
3 1/4” DM 30K 19-304 DM 30K 194 22219 CK HE 319
112 290 345 100 55 164 249 5/8” 35 28
85 DM 30K 19-85 DM 30K 19 22219 CK H 319
7
3 /16” DM 30K 20-307 DM 30K 207 22220 CK HA 320
3 1/2” DM 30K 20-308 DM 30K 208 22220 CK HE 320 112 320 380 110 60 172 276 7/8” 40 37
90 DM 30K 20-90 DM 30K 20 22220 CK H 320
11
3 /16” DM 30K 22-311 DM 30K 221 22222 CK HS 322*
100 DM 30K 22-100 DM 30K 22 22222 CK H 322
15 125 350 410 120 70 180 288 7/8” 45 48
3 /16” DM 30K 22-315 DM 30K 225 22222 CK HA 322
4” DM 30K 22-400 DM 30K 220 22222 CK HE 322
4 3/16” DM 30K 24-403 DM 30K 243 22224 CK HA 3124
4 1/4” DM 30K 24-404 DM 30K 244 22224 CK HE 3124 140 350 410 120 70 202 310 7/8” 45 56
110 DM 30K 24-110 DM 30K 24 22224 CK H 3124
4 7/16” DM 30K 26-407 DM 30K 267 22226 CK HA 3126
4 1/2” DM 30K 26-408 DM 30K 268 22226 CK HE 3126 150 380 445 130 82 214 330 1” 50 77
115 DM 30K 26-115 DM 30K 26 22226 CK H 3126
125 DM 30K 28-125 DM 30K 28 22228 CK H 3128
4 15/16”
1
DM 30K 28-415 DM 30K 285 22228 CK HA 3128 150 420 500 150 85 216 338 1 / 4” 50 85
5” DM 30K 28-500 DM 30K 280 22228 CK HE 3128
5 3/16” DM 30K 30-503 DM 30K 303 22230 CK HA 3130
5 1/4” DM 30K 30-504 DM 30K 304 22230 CK HE 3130 160 450 530 160 95 234 358
1
1 / 4” 60 98
135 DM 30K 30-135 DM 30K 30 22230 CK H3130
5 7/16” DM 30K 32-507 DM 30K 327 22232 CK HA 3132
5 1/2” DM 30K 32-508 DM 30K 328 22232 CK HE 3132 170 470 550 160 95 256 378
1
1 / 4” 60 120
140 DM 30K 32-140 DM 30K 32 22232 CK H 3132
* Buchas Especiais
- 10 -
Diâmetro do Mancal Completo
Bucha de Dimensões
eixo (caixa + Rolamento Peso
Caixa Fixação
rolamento nº compl.
Kg.
mm pol + bucha) H E A B F L P S V
150 DM 30K 34-150 DM 30K 34 23134 CK H 3134

5 15/16” DM 30K 34-515 DM 30K 345 23134 CK HA 3134 170 430 510 180 100 258 378 1” 70 140
6” DM 30K 34-600 DM 30K 340 23134 CK HE 3134
6 7/16” DM 30K 36-607 DM 30K 367 23136 CK HA 3136
6 1/2” DM 30K 36-608 DM 30K 368 23136 CK HE 3136 180 450 530 190 110 262 398 1” 75 158
160 DM 30K 36-160 DM 30K 36 23136 CK H 3136
170 DM 30K 38-170 DM 30K 38 23138 CK H 3138
1”
6 3/4” DM 30K 38-612 DM 30K 382 23138 CK HE 3138 190 480 560 210 120 274 413 80 182
6 15/16” DM 30K 38-615 DM 30K 385 23138 CK HA 3138
7” DM 30K 40-700 DM 30K 400 23140 CK HE 3140 1
1 /4”
180 DM 30K 40-180 DM 30K 40 23140 CK H 3140 210 510 610 230 130 286 452 85 202
3 DM 30K 40-703 DM 30K 403 23140 CK HA 3140
7 /16”
7 1/2” DM 30K 44-708 DM 30K 448 23144 CK HE3144* 1
1 /4”
200 DM 30K 44-200 DM 30K 44 23144 CK H 3144A 220 540 640 240 140 312 488 90 294
15 DM 30K 44-715 DM 30K 445 23144 CK HA3144*
7 /16”
8 7/16” DM 30K 48-807 DM 30K 487 23148 CK HA3148* 1
8 1/2” DM 30K 48-808 DM 30K 488 23148 CK HE3148* 240 600 700 260 150 316 530
1 /4” 95 330
220 DM 30K 48-220 DM 30K 48 23148 CK H3148
9 7/16” DM 30K 52-907 DM 30K 527 23152 CK HA3152* 1
1 /2”
240 DM 30K 52-240 DM 30K 52 23152 CK H3152 260 650 770 280 160 338 570 100 450
1 DM 30K 52-908 DM 30K 528 23152 CK HE3152*
9 /2”
9 15/16” DM 30K 56-915 DM 30K 565 23156 CK HA3156* 1
10” DM 30K 56-1000 DM 30K 560 23156 CK HE3156* 280 670 790 280 160 344 600
1 /2” 105 530
260 DM 30K 56-260 DM 30K 56 23156 CK H3156
15
10 /16” DM 30K 60-1015 DM 30K 605 23160 CK HA3160*
11” DM 30K 60-1100 DM 30K 600 23160 CK HE3160* 300 710 830 310 190 374 640 1
1
/2” 110 630
280 DM 30K 60-280 DM 30K 60 23160 CK H3160
7
11 /16” DM 30K 64-1107 DM 30K 647 23164 CAK HA3164*
11 1/2” DM 30K 64-1108 DM 30K 648 23164 CAK HE3164* 320 750 880 330 200 412 680 1
1
/2” 115 780
300 DM 30K 64-300 DM 30K 64 23164 CAK H3164
12” DM 30K 68-1200 DM 30K 680 23168 CAK HE3168* 7
12 7/16” DM 30K 68-1207 DM 30K 687 23168 CAK HA3168* 350 840 1000 350 210 454 740
1 /8” 120 940
320 DM 30K 68-320 DM 30K 68 23168 CAK H3168
15
12 /16” DM 30K 72-1215 DM 30K 725 23172 CAK HA3172* 7
13” DM 30K 72-1300 DM 30K 720 23172 CAK HE3172* 360 860 1020 370 220 458 760
1 /8” 125 1010
340 DM 30K 72-340 DM 30K 72 23172 CAK H3172
13 15/16” DM 30K 76-1315 DM 30K 765 23176 CAK HA3176* 7
14” DM 30K 76-1400 DM 30K 760 23176 CAK HE3176* 370 880 1040 390 230 464 780
1 /8” 130 1240
360 DM 30K 76-360 DM 30K 76 23176 CAK H3176
14 15/16” DM 30K 80-1415 DM 30K 805 23180 CAK HA3180*
15” 2”
DM 30K 80-1500 DM 30K 800 23180 CAK HE3180* 390 965 1118 394 235 470 850 127 1290
380 DM 30K 80-380 DM 30K 80 23180 CAK H3180
15 7/16” DM 30K 84-1507 DM 30K 847 23184 CAK HA3184*
15 1/2” 2”
DM 30K 84-1508 DM 30K 840 23184 CAK HE3184* 425 1035 1200 419 251 490 925 127 1340
400 DM 30K 84-400 DM 30K 84 23184 CAK H3184
15 15/16” DM 30K 88-1515 DM 30K 885 23188 CAK HA3188*
16” 2”
DM 30K 88-1600 DM 30K 880 23188 CAK HE3188* 425 1035 1200 419 251 490 925 127 1420
410 DM 30K 88-410 DM 30K 88 23188 CAK H3188
15
16 /16” DM 30K 92-1615 DM 30K 925 23192 CAK HA3192* 7
17” DM 30K 92-1700 DM 30K 920 23192 CAK HE3192* 530 1270 1500 420 240 511 1000
2 /8” 160 1630
430 DM 30K 92-430 DM 30K 92 23192 CAK H3192
15
17 /16” DM 30K 96-1715 DM 30K 965 23196 CAK HA3196* 7
18” DM 30K 96-1800 DM 30K 960 23196 CAK HE3196* 550 1300 1530 430 245 522 1100
2 /8” 165 1820
450 DM 30K 96-450 DM 30K 96 23196 CAK H3196
7
18 /16” DM30K500-1807 DM30K5007 231/500CAK HA31/500 7
18 1/2” DM30K500-1808 DM30K5008 231/500CAK HE31/500 580 1350 1580 460 260 561 1200
2 /8” 175 2040
470 DM30K500-470 DM30K500 231/500CAK H31/500
* Buchas Especiais
- 11 -
Diâmetro do Mancal
Completo Bucha de Dimensões
eixo h9/IT5 Rolamento Peso
(caixa + Caixa Fixação
nº compl.
Kg.
rolamento
mm pol H E A B F L N M P S V C
+ bucha)
1 7/16” DI 09-107 DI 097 22209 CK HA 309
1 1/2” DI 09-108 DI 098 22209 CK HE 309 55 165 210 55 30 112 52 60 115 1/2” 28 28 6,5
40 DI 09-40 DI 09 22209 CK H 309
11
1 /16” DI 10-111 DI 101 22210 CK HA 310
1 3/4” DI 10-112 DI 102 22210 CK HE 310 60 180 230 55 30 118 55 63 124 1/2” 28 28 7,0
45 DI 10-45 DI 10 22210 CK H 310
7
1 /8” DI 11-114 DI 114 22211 CK HS 311*
1 15/16” DI 11-115 DI 115 22211 CK HA 311
60 185 240 55 35 112 52 60 128 5/8” 30 32 8,0
50 DI 11-50 DI 11 22211 CK H 311
2” DI 11-200 DI 110 22211 CK HE 311
2 1/8” DI 12-202 DI 122 22212 CK HS 312
65 200 250 60 35 121 58 63 140 5/8” 32 34 10,5
55 DI 12-55 DI 12 22212 CK H 312
3
2 /16” DI 13-203 DI 133 22213 CK HA 313
2 1/4” DI 13-204 DI 134 22213 CK HE 313
70 210 270 70 40 125 54 67 150 5/8” 36 36 13
60 DI 13-60 DI 13 22213 CK H 313
2 3/8” DI 13-206 DI 136 22213 CK HS 313*
2 7/16” DI 15-207 DI 157 22215 CK HA 315
2 1/2” DI 15-208 DI 158 22215 CK HE 315 95 260 340 90 45 146 68 78 190 3/4” 46 38 22
65 DI 15-65 DI 15 22215 CK H 315
2 11/16” DI 16-211 DI 161 22216 CK HA 316
2 3/4” DI 16-212 DI 162 22216 CK HE 316 95 280 360 90 55 150 70 80 190 7/8” 46 42 24
70 DI 16-70 DI 16 22216 CK H 316
15
2 /16” DI 17-215 DI 175 22217 CK HA 317
75 DI 17-75 DI 17 22217 CK H 317 100 290 380 95 55 154 72 82 203 7/8” 50 44 28
3” DI 17-300 DI 170 22217 CK HE 317
80 DI 18-80 DI 18 22218 CK H 318
3 3/16” DI 18-303 DI 183 22218 CK HA 318 105 300 400 95 55 154 72 82 210 7/8” 56 46 32
3 1/4” DI 18-304 DI 184 22218 CK HE 318
3 1/4” DI 19-304 DI 194 22219 CK HE 319
115 320 420 100 55 169 77 92 233 1” 60 50 42
85 DI 19-85 DI 19 22219 CK H 319
3 7/16” DI 20-307 DI 207 22220 CK HA 320
3 1/2” DI 20-308 DI 208 22220 CK HE 320 120 330 430 100 60 180 80 100 243 1” 60 54 45
90 DI 20-90 DI 20 22220 CK H 320
100 DI 22-100 DI 22 22222 CK H 322 1
1 /8”
3 15/16” DI 22-315 DI 225 22222 CK HA 322 140 360 470 115 70 183 82 101 275 70 58 59
4” DI 22-400 DI 220 22222 CK HE 322
4 3/16” DI 24-403 DI 243 22224 CK HA 3124
4 1/4” DI 24-404 DI 244 22224 CK HE 3124 145 400 520 135 70 201 92 109 285 1
1
/4” 70 60 74
110 DI 24-110 DI 24 22224 CK H 3124
7
4 /16” DI 26-407 DI 267 22226 CK HA 3126
4 1/2” DI 26-408 DI 268 22226 CK HE 3126 150 410 530 140 82 211 97 114 300 1
1
/4” 70 64 82
115 DI 26-115 DI 26 22226 CK H 3126
125 DI 28-125 DI 28 22228 CK H 3128
1
4 15/16” DI 28-415 DI 285 22228 CK HA 3128 155 430 550 150 85 215 100 115 315 1 /4” 70 68 96
5” DI 28-500 DI 280 22228 CK HE 3128
5 3/16” DI 30-503 DI 303 22230 CK HA 3130
5 1/4” DI 30-504 DI 304 22230 CK HE 3130 165 460 570 160 95 234 110 124 336 1
1
/2” 75 74 104
135 DI 30-135 DI 30 22230 CK H3130
5 7/16” DI 32-507 DI 327 22232 CK HA 3132
5 1/2” DI 32-508 DI 328 22232 CK HE 3132 175 490 610 170 95 254 117 137 360 1
1
/2” 75 76 143
140 DI 32-140 DI 32 22232 CK H 3132
* Buchas Especiais
- 12 -
Diâmetro do Mancal
Completo Bucha de Dimensões
eixo h9/IT5 Rolamento Peso
nº compl.
Kg.
rolamento
mm pol
+ bucha)
H E A B F L N M P S V C
150 DI 34-150 DI 34 22234 CK H 3134
5 15/16” DI 34-515 DI 345 22234 CK HA 3134 195 500 620 190 100 258 117 141 395 1” 75 78 181
6” DI 34-600 DI 340 22234 CK HE 3134
6 7/16” DI 36-607 DI 367 22236 CK HA 3136
6 1/2” DI 36-608 DI 368 22236 CK HE 3136 200 540 660 210 110 264 122 142 396 1” 75 80 184
160 DI 36-160 DI 36 22236 CK H 3136
170 DI 38-170 DI 38 22238 CK H 3138
1”
6 3/4” DI 38-612 DI 382 22238 CK HE 3138 210 570 700 230 120 274 130 144 416 80 84 215
6 15/16” DI 38-615 DI 385 22238 CK HA 3138
7” DI 40-700 DI 400 22240 CK HE 3140 1
180 DI 40-180 DI 40 22240 CK H 3140 220 610 740 250 130 288 138 150 436
1 /4” 85 88 248
7 3/16” DI 40-703 DI 403 22240 CK HA 3140
1
200 DI 44-200 DI 44 22244 CK H 3144A 240 680 820 270 140 310 143 167 485
1 /4” 100 96 340
1
220 DI 48 22248 CK H 3148A 260 700 830 290 150 316 146 170 530
1 /4” 100 102 400
DI 48-220
1
240 DI 52-240 DI 52 22252 K H 3152A 290 760 850 310 160 336 158 178 590
1 /2” 105 110 507
1
260 DI 56-260 DI 56 22256 K H 3156A 300 780 870 320 170 344 162 182 610
1 /2” 110 112 554
1
280 DI 60-280 DI 60 22260 K H 3160 330 860 960 340 190 374 174 200 670 1 /2” 115 124 655
1
300 DI 64-300 DI 64 22264 K H 3164 350 900 1000 360 200 410 194 216 710 1 /2” 120 130 786
* Buchas Especiais
- 13 -
Diâmetro do Mancal
Bucha
Completo Dimensões
eixo h9/IT5 Rolamento de Peso
(caixa + Caixa
nº Fixação Kg.
rolamento
mm pol compl. A B C E F G H J K L M N P R S T U
+ bucha)
1
1 /4” DT 08-104 DT 084 22208 CK HE 308
3
1 /8” DT 08-106 DT 086 22208 CK HS308* 60 130 75 24 80 150 55 150 80 96 52 44 25 20 19 60 26 7,5
35 DT 08-35 DT 08 22208 CK H 308
7
1 /16” DT 09-107 DT 097 22209 CK HA 309
1
1 /2” DT 09-108 DT 098 22209 CK HE 309 60 135 80 24 80 155 60 160 80 104 56 48 25 20 19 60 28 9,0
40 DT 09-40 DT 09 22209 CK H 309
5
1 /8” DT 10-110 DT 100 22210 CK HS 310
11
1 /16” DT 10-111 DT 101 22210 CK HA 310
3 60 145 85 24 80 165 65 170 80 108 58 50 25 20 19 60 28 10
1 /4” DT 10-112 DT 102 22210 CK HE 310
DT 10-45 DT 10 22210 CK H 310
45
7
1 /8” DT 11-114 DT 114 22211 CK HS311*
15
1 /16” DT 11-115 DT 115 22211 CK HA 311
70 155 90 24 90 175 70 180 82 110 58 52 25 20 19 60 30 13
50 DT 11-50 DT 11 22211 CK H 311
2” DT 11-200 DT 110 22211 CK HE 311
1
2 /8” DT 12-202 DT 122 22212 CK HS 312
70 165 100 24 90 185 75 195 88 112 60 52 30 20 19 60 34 14
55 DT 12-55 DT 12 22212 CK H 312
3
2 /16” DT 13-203 DT 133 22213 CK HA 313
1
2 /4” DT 13-204 DT 134 22213 CK HE 313
70 175 115 26 90 195 80 220 100 118 64 54 35 25 22 70 36 17
60 DT 13-60 DT 13 22213 CK H 313
3 DT 13-206 DT 136 22213 CK HS313*
2 /8”
7
2 /16” DT 15-207 DT 157 22215 CK HA 315
1
2 /2” DT 15-208 DT 158 22215 CK HE 315 70 190 115 28 90 210 85 225 120 130 70 60 35 25 25 70 38 20
DT 15-65 DT 15 22215 CK H 315
65
11
2 /16” DT 16-211 DT 161 22216 CK HA 316
3
2 /4” DT 16-212 DT 162 22216 CK HE 316 70 230 135 35 95 255 90 255 140 146 78 68 40 30 30 95 42 33
70 DT 16-70 DT 16 22216 CK H 316
15
2 /16” DT 17-215 DT 175 22217 CK HA 317
75 DT 17-75 DT 17 22217 CK H 317 70 245 145 40 95 270 100 275 150 146 78 68 40 30 30 120 44 40
3” DT 17-300 DT 170 22217 CK HE 317
80 DT 18-80 DT 18 22218 CK H 318

3
3 /16” DT 18-303 DT 183 22218 CK HA 318 70 250 160 40 95 275 110 300 150 154 82 72 45 30 30 120 46 46
1
3 /4” DT 18-304 DT 184 22218 CK HE 318
1
3 /4” DT 19-304 DT 194 22219 CK HE 319
70 255 160 40 95 280 115 310 160 164 90 74 45 35 30 120 50 48
85 DT 19-85 DT 19 22219 CK H 319
7
3 /16” DT 20-307 DT 207 22220 CK HA 320
1
3 /2” DT 20-308 DT 208 22220 CK HE 320 70 275 165 40 95 300 125 325 160 172 96 76 45 35 30 120 54 62
90 DT 20-90 DT 20 22220 CK H 320
11
3 /16” DT 22-311 DT 211 22222 CK HS322*
15
3 /16” DT 22-100 DT 22 22222 CK H 322
80 310 170 40 110 340 135 345 200 180 100 80 45 40 35 120 58 79
DT 22-315 DT 225 22222 CK HA 322
4”
100 DT 22-400 DT 220 22222 CK HE 322
3
4 /16” DT 24-403 DT 243 22224 CK HA3124
1
4 /4” DT 24-404 DT 244 22224 CK HE 3124 80 325 180 45 110 355 140 360 210 202 110 92 45 40 35 125 60 86
110 DT 24-110 DT 24 22224 CK H 3124
7
4 /16” DT 26-407 DT 267 22226 CK HA3126
1
4 /2” DT 26-408 DT 268 22226 CK HE 3126 80 340 190 45 110 370 150 380 220 214 116 98 45 40 35 125 64 105
115 DT 26-115 DT 26 22226 CK H 3126
125 DT 28-125 DT 28 22228 CK H 3128

15
4 /16” DT 28-415 DT 285 22228 CK HA3128 90 370 215 50 120 400 160 420 230 216 116 100 50 45 40 140 68 131
5” DT 28-500 DT 280 22228 CK HE 3128
3
5 /16” DT 30-503 DT 303 22230 CK HA3130
1
5 /4” DT 30-504 DT 304 22230 CK HE 3130 90 390 230 50 120 420 175 455 240 234 124 110 55 50 40 140 74 144
135 DT 30-135 DT 30 22230 CK H3130
*Buchas Especiais
- 14 -
Eixos Arruela Dimensões
Rolamento Peso
Caixa Porca De
nº Segurança
Kg.
d1 d2 d3 A B C D E F G H I J K L M
86 90 105 DVC 18-AS 22218 C KM 18 MB 18 180 255 285 56 105 5/8” 154 72 82 95 54 18 60 30
97 100 114 DVC 20-AS 22220 C KM 20 MB 20 190 285 310 60 120 ¾” 180 80 100 100 54 21 69 40
106 110 124 DVC 22-AS 22222 C KM 22 MB 22 210 320 350 70 140 7/8” 183 82 101 115 65 24 74 48
116 120 134 DVC 24-AS 22224 C KM 24 MB 24 230 345 375 70 145 1” 201 92 109 135 78 27 82 56
125 130 149 DVC 26-AS 22226 C KM 26 MB 26 240 355 390 70 150 1” 211 97 114 140 81 27 87 84
135 140 159 DVC 28-AS 22228 C KM 28 MB 28 250 370 405 70 155 1” 215 100 115 150 86 27 91 94
146 150 168 DVC 30-AS 22230 C KM 30 MB 30 260 395 425 75 165 1 1/4" 234 110 124 160 94 34 96 108
154 160 178 DVC 32-AS 22232 C KM 32 MB 32 280 420 455 75 175 1 3/8” 254 117 137 170 101 37 99 130
164 170 189 DVC 34-AS 22234 C KM 34 MB 34 290 445 485 75 195 1 1/2" 258 117 141 190 118 42 102 144
175 180 198 DVC 36-AS 22236 C KM 36 MB 36 310 470 510 75 200 1 1/2" 264 122 142 210 134 42 106 162
184 190 213 DVC 38-AS 22238 C KM 38 MB 38 350 495 560 80 210 1 1/2" 274 130 144 230 140 42 106 187
194 200 222 DVC 40-AS 22240 C KM 40 MB 40 370 525 590 85 220 1 1/2" 288 138 150 250 148 42 113 214
211 220 243 DVC 44-AS 22244 C HM 3144 MB 44 410 580 650 100 240 1 5/8” 310 143 167 270 150 45 127 280
233 240 267 DVC 48-AS 22248 C HM 3148 MB 48 415 610 675 100 260 1 5/8” 316 146 170 290 160 45 140 358
252 260 286 DVC 52-AS 22252 C HM 3152 MB 52 425 670 715 105 290 1 3/4" 336 158 178 310 170 48 150 462
273 280 305 DVC 56-AS 22256 C HM 3156 MB 56 435 690 735 110 300 1 3/4" 344 162 182 320 180 48 153 534
292 300 330 DVC 60-AS 22260 C HM 3160 MS 3160 480 760 810 115 330 2” 374 174 200 340 200 54 170 640
- 15 -
As caixas das séries convencionais têm sua forma de construção e todas as dimensões dentro dos
padrões exigidos pelos maiores e mais conhecidos fabricantes mundiais de rolamentos.
Normalmente são fabricadas em ferro fundido. De acordo com as necessidades do usuário poderão ser
fornecidas em ferro nodular ou aço fundido. As tolerâncias de usinagem do assento do rolamento são
tais, que fica assegurado um ajuste deslizante do anel externo e a largura do assento deixa o
rolamento livre axialmente, para ser compensada qualquer dilatação do eixo e pequenos erros
dimensionais e de posicionamento na montagem podem ser absorvidos na própria caixa. Mediante o
emprego de anéis de bloqueio, pode-se conseguir o posicionamento axial do rolamento. As cifras nas
designações dos anéis de bloqueio indicam a largura aproximada e o diâmetro do anel.
Estas caixas são fornecidas com diversos tipos de vedadores, ou seja, anéis de feltro, retentores de
borracha ou labirintos.
As caixas bi-partidas são projetadas para acomodarem rolamentos auto-compensadores de esferas ou

de rolos; os rolamentos podem ser de furo cônico para montagem sobre bucha de fixação ou de
desmontagem ou de furo cilíndrico para montagem direta sobre o eixo.
A forma oblonga dos furos da base, para os parafusos de fixação, permite pequenos ajustes de
posição da caixa durante a montagem. Estas caixas são providas de pinos de guia para assegurar a
colocação correta de suas partes, as quais não são intercambiáveis.
São projetadas para suportar cargas perpendiculares à base, caso contrário, deverá ser verificado
se a caixa, os parafusos de união e os de fixação, terão suficiente resistência para suportar
as cargas atuantes.
A possui diversos tipos de caixas bi-partidas: SDN 31 TS, SDN 500, SDN 600, S 30 K, SAF 500,
SAF 600, SAF 200, SAF 300, SOFN 200, SOFN 300,SOFN 500, SOFN 600, SNA 200, SNA 300,
SNA.500, SNA 600, SNH 200, SNH 300, SNH 500 e SNH 600, tradicionalmente encontradas no
mercado.
Todas as caixas poderão ser fornecidas para aplicação de eixos em milímetros ou em polegadas.
As caixas SDN 31 TS são projetadas para serem usadas com rolamentos auto-compensadores de rolos
da série 231. São equipadas com anéis de labirinto radial, os quais possuem ajustes com folga no eixo
e uma junta tórica, inserida em uma ranhura, a qual assegura o giro do anel com o eixo e ainda assim
permite ligeiros deslocamentos axiais do anel de labirinto, causados pela dilatação térmica.
As caixas para extremos de eixo são fornecidas com tampas laterais em lugar do anel de labirinto
(mancal cego).
São fabricadas para lubrificação a graxa e, a pedido, poderão ser fabricadas para lubrificação à óleo.
- 16 -
As caixas SDN 500 são projetadas para alojar rolamentos auto-compensadores de rolos da série 222.
Seu sistema de vedação é feito por intermédio de duplo canal com anel de feltro. A pedido, poderão
ser fabricadas com vedação de retentores de borracha ou com labirintos do tipo TS.
Normalmente são fabricadas para lubrificação a graxa, podendo, sob encomenda, ser fabricadas para
lubrificação a óleo.
As caixas SDN são fabricadas para eixo passante. No caso de mancal cego, forneceremos a caixa com
tampa do tipo TP.
Estas caixas seguem as mesmas características da série SDN 500, sendo, porém projetadas para
alojarem rolamentos auto-compensadores de rolos da série 223.
As caixas S 30 K são projetadas para serem usadas em rolamentos auto-compensadores de rolos da

série 230. Seu sistema de vedação é feito por intermédio de anéis de feltro, podendo porém ser
fabricada com vedação de labirinto do tipo TS ou de retentor. Normalmente são fabricadas para
lubrificação a graxa, podendo ser fabricadas para lubrificação à óleo. São fabricadas para eixo-
passante. Para eixo não-passante será fornecida a tampa TP 30, de fácil montagem no canal cônico,
do encaixa do feltro.
- 17 -
Diâmetro
Bucha de Anéis de Guia Dimensões
do eixo Rolamento Peso
Série Fixação
nº Kg.
mm pol compl. Desig. Qt. A B C H E F G N2 N1 L N D
150 23134 K H 3134

5 15/16” SDN 3134 TS 23134 K HA 3134 FR 10/280 2 510 335 240 170 430 100 70 28 34 180 108 280 65
6” 23134 K HE 3134
6 7/16” 23136 K HA 3136
6 1/2” SDN 3136 TS 23136 K HE 3136 FR 10/300 2 530 355 250 180 450 110 75 28 34 190 116 300 75
160 23136 K H 3136
170 23138 K H 3138
6 3/4” SDN 3138 TS 23138 K HE 3138 FR 10/320 2 560 375 270 190 480 120 80 28 34 210 124 320 95
6 15/16” 23138 K HA 3138
7” 23140 K HE 3140
180 SDN 3140 TS 23140 K H 3140 FR 10/340 2 610 410 290 210 510 130 85 35 42 230 132 340 120
7 3/16” 23140 K HA 3140
7 1/2” 23144 K HE 3144*
200 SDN 3144 TS 23144 K H 3144A FR 10/370 2 640 435 300 220 540 140 90 35 42 240 140 370 135
15 23144 K HA 3144*
7 /16”
8 7/16” 23148 K HA 3148*
8 1/2” SDN 3148 TS 23148 K HE 3148* FR 10/400 2 700 475 320 240 600 150 95 35 42 260 148 400 180
220 23148 K H 3148
7
9 /16” 23152 K HA 3152*
240 SDN 3152 TS 23152 K H 3152 FR 10/440 2 770 515 330 260 650 160 100 42 50 280 164 440 215
9 1/2” 23152 K HE 3152*
9 15/16” 23156 K HA 3156*
10” SDN 3156 TS 23156 K HE 3156* FR 10/460 2 790 550 330 280 670 160 105 42 50 280 166 460 250
260 23156 K H 3156
10 15/16” 23160 K HA 3160*
11” SDN 3160 TS 23160 K HE 3160* FR 10/500 2 830 590 360 300 710 190 110 42 50 310 180 500 300
280 23160 K H 3160
7
11 /16” 23164 K HA 3164*
11 1/2” SDN 3164 TS 23164 K HE 3164* FR 10/540 2 880 630 380 320 750 200 115 42 50 330 196 540 330
300 23164 K H 3164
12” 23168 K HE 3168*
12 7/16” SDN 3168 TS 23168 K HA 3168* FR 10/580 2 1065 703 415 350 860 253 120 54 70 360 210 580 420
320 23168 K H 3168
* Buchas Especiais
- 18 -
Diâmetro Tiras
Bucha de De Dimensões
do eixo Série Rolamento Peso
Fixação Feltro
nº compl. Desig.
Kg.
mm pol D h H1 l a b c M N u V X S
5 3/16” HA 3130
5 1/4” FI 680
SDN 530 22230 K HE 3130 270 160 320 240 550 220 55 450 120 33 45 70 1” 76
135 H 3130
7
5 /16” HA 3132
5 1/2” SDN 532 22232 K HE 3132 FI 680 290 170 340 250 580 230 55 480 130 33 45 75 1” 87
140 H 3132
150 H 3134
5 15/16” SDN 534 22234 K HA 3134 FI 680 310 180 360 270 620 250 60 510 140 36 50 80 1 1/8” 105
6” HE 3134
6 7/16” HA 3136
6 1/2” SDN 536 22236 K HE 3136 FI 680 320 190 380 280 650 260 60 540 150 36 50 80 1 1/8” 118
160 H 3136
170 H 3138
6 3/4” SDN 538 22238 K HE 3138 FI 680 340 200 400 290 700 280 65 570 160 40 55 85 1 1/4” 136
6 15/16” HA 3138
7” HE 3140
180 SDN 540 22240 K H 3140 FI 680 360 210 420 300 740 290 65 610 170 40 55 90 1 1/4” 170
7 3/16” HA 3140
7 1/2” HE 3144
200 SDN 544 22244 K H 3144 FI 680 400 240 475 330 820 320 70 680 190 42 62 95 1 3/8” 216
15 HA 3144
7 /16”
8 7/16” HA 3148
8 1/2” SDN 548 22248 K HE 3148 FI 680 440 260 515 340 880 330 85 740 200 45 65 100 1 1/2" 258
220 H 3148
7
9 /16” HA 3152
240 SDN 552 22252 K H 3152 FI 680 480 280 555 370 940 360 85 790 210 45 65 110 1 1/2" 323
9 1/2” HE 3152
9 15/16” HA 3156
10” SDN 556 22256 K HE 3156 FI 680 500 300 590 390 990 380 100 830 230 52 77 110 1 3/4" 404
260 H 3156
10 15/16” HA 3160
11” SDN 560 22260 K HE 3160 FI 680 540 325 640 410 1060 400 100 890 250 52 77 120 1 3/4" 480
280 H 3160
7
11 /16” HA 3164
11 1/2” SDN 564 22264 K HE 3164 FI 680 580 355 690 440 1110 430 110 930 270 56 85 125 2” 605
300 H 3164
- 19 -
Diâmetro Tiras
Bucha de De Dimensões
do eixo Série Rolamento Peso
Fixação Feltro
nº compl. Desig.
Kg.
mm pol D h H1 l a b c M N u V X S
5 3/16” HA 2330
5 1/4” FI 680
SDN 630 22330 K HE 2330 320 190 380 280 650 260 60 540 150 36 50 85 1 1/8” 118
135 H 2330
7
5 /16” HA 2332
5 1/2” SDN 632 22332 K HE 2332 FI 680 340 200 400 290 700 280 65 570 160 40 55 90 1 1/4” 136
140 H 2332
150 H 2334
5 15/16” SDN 634 22334 K HA 2334 FI 680 360 210 420 300 740 290 65 610 170 40 55 95 1 1/4” 170
6” HE 2334
6 7/16” HA 2336
6 1/2” SDN 636 22336 K HE 2336 FI 680 380 225 450 320 780 310 70 640 180 42 62 100 1 3/8” 194
160 H 2336
170 H 2338
6 3/4” SDN 638 22338 K HE 2338 FI 680 400 240 475 330 820 320 70 680 190 42 62 105 1 3/8” 216
6 15/16” HA 2338
7” HE 2340
180 SDN 640 22340 K H 2340 FI 680 420 250 500 350 860 340 85 710 200 45 65 110 1 1/2" 258
3 HA 2340
7 /16”
7 1/2” HE 2344
200 SDN 644 22344 K H 2344 FI 680 460 280 550 360 920 350 85 770 210 45 65 115 1 1/2" 323
15 HA 2344
7 /16”
8 7/16” HA 2348
8 1/2” SDN 648 22348 K HE 2348 FI 680 500 300 590 390 990 380 100 830 230 52 77 120 1 3/4" 404
220 H 2348
9 7/16” HA 2352
240 SDN 652 22352 K H 2352 FI 680 540 325 640 410 1060 400 100 890 250 52 77 125 1 3/4" 480
9 1/2” HE 2352
9 15/16” HA 2356
10” SDN 656 22356 K HE 2356 FI 680 580 355 690 440 1110 430 110 930 270 56 85 135 2" 605
260 H 2356
- 20 -
Tiras de
Diâmetro Anéis de
Bucha de Feltro Dimensões Peso
do eixo Rolamento Guia
Série Fixação Desig. Kg
nº
compl.
mm pol Desig. Qt Desig. Qt D H H1 L A B C X M U V S

3
4 /16” S 3024–4 3/16”K 23024 K HA 3024
1 FR 10X85
4 /4” S 3024-4 1/4”K 23024 K HE 3024 1 4 180 112 215 150 390 110 40 50 320 30 36 M24 16,5
180/10 195
110 S 3024 K 23024 K H 3024
7
4 /16” S 3026-4 7/16”K 23026 K HA 3026
1 FR 10X8,5
4 /2” S 3026-4 1/2"K 23026 K HE 3026 1 4 200 125 239 160 420 120 45 54 350 30 36 M24 19,3
200/10 200
115 S 3026 K 23026 K H 3026
125 S 3028 K 23028 K H 3028
15 FR 14X11
4 /16” S 3028-4 15/16”K 23028 K HA 3028 1 4 210 140 259 170 420 120 45 56 350 30 36 M24 24,6
S 3028-5”K 23028 K
210/10 225
5” HE 3028
3
5 /16” S 3030-5 3/16”K 23030 K HA 3030
1 FR 14X11
5 /4” S 3030-5 1/4"K 23030 K HE 3030 1 4 225 150 278 175 460 130 45 59 380 30 36 M24 29
225/10 240
135 S 3030 K 23030 K H 3030
7
5 /16” S 3032-5 7/16”K 23032 K HA 3032
1 FR 14X11
5 /2” S 3032-5 1/2"K 23032 K HE 3032 1 4 240 150 288 190 470 130 50 63 390 30 36 M24 37
240/10 250
140 S 3032 K 23032 K H 3032
150 S 3034 K 23034 K H 3034
15 FR 16X12
5 /16” S 3034-5 15/16”K 23034 K HA 3034 1 4 260 160 318 200 540 160 55 68 450 36 48 M30 45
S 3034-6”K 23034 K
260/10 270
6” HE 3034
FR 16X12
160 S 3036 K 23036 K H 3036 1 4 280 170 340 210 560 160 55 72 470 36 48 M30 65
280/10 285
FR 16X12
170 S 3038 K 23038 K H 3038 1 4 290 170 345 210 560 160 55 74 470 36 48 M30 67
290/10 300
FR 16X12
180 S 3040 K 23040 K H 3040 1 4 310 180 368 235 615 170 60 79 515 36 48 M30 72
310/10 315
FR 16X12
200 S 3044 K 23044 K H 3044 1 4 340 200 405 255 690 190 70 81 580 42 50 M36 98
340/10 350
16X12
220 S 3048 K 23048 K H 3048 4 360 210 427 265 720 200 75 87 610 42 50 M36 110
380
16X12
240 S 3052 K 23052 K H 3052 4 400 240 480 285 820 220 80 93 680 52 70 M45 148
410
16X12
260 S 3056 K 23056 K H 3056 4 420 250 500 295 860 230 80 98 720 52 70 M45 165
445
- 21 -
São caixas bi-partidas com base e tampas integrais de grande porte, que acomodam rolamentos auto-
compensadores de rolos, de furo cônico, para montagem com buchas cônicas ou de furo paralelo, para
montagem diretamente no eixo.
São comumente utilizadas em britadores, moinhos de martelo, picadores, moendas, ventiladores de
grande porte, máquinas de papel, etc.
Podem ser lubrificadas a graxa ou a óleo, de acordo com a aplicação a que elas se destinam.
Tipos de Vedação
As caixas desta série podem ser fabricadas com diversos tipos de vedação:
- 22 -
Diâmetro
Anel FR Dimensões
do eixo Mancal Completo Bucha de
Peso
(caixa + rolamento Caixa Rolamento Fixação
Nível de Kg.
+ bucha) completa J
mm pol Desig. Qt A A1 A2 A3 H H1 H2 óleo J1 L G
Máx Mín Máx Mín
6 7/16” SDCD 23036K-607 HA 3036
SDCD 3036 23036CKW33 FRB 10/280 2 230 180 240 70 335 170 70 54 51 436 424 100 510 M24 104
SDCD 23036K-M160 H 3036
160
170 SDCD 23038K-M170 H 3038
SDCD 3038 23038CKW33 FRB 10/290 2 240 190 250 75 355 180 75 58 55 456 444 110 530 M24 122
6 3/4" SDCD 23038K-612 HE 3038
7” SDCD 23040K-700 HE 3040
180 SDCD 3040 23040CKW33 FRB 10/310 2 260 210 270 84 375 190 80 61 56 486 474 120 560 M24 154
SDCD 23040K-M180 H 3040
200 SDCD 23044K-M200 SDCD 3044 23044CKW33 H 3044 FRB 10/340 2 280 230 290 94 410 210 85 68 62 517 503 130 610 M30 190
300 SDCD 23064K-M300 SDCD 3064 23064CAKW33 H 3064 FRB 10/480 2 320 280 330 115 550 280 105 77 68 678 662 160 790 M36 408
360 SDCD 23076K-M360 SDCD 3076 23076CAKW33 H 3076 370 330 380 140 630 320 115 82 72 758 742 200 880 M36 587
- 23 -
Diâmetro do eixo Anel FR Dimensões
Mancal Completo
Peso
(caixa + rolamento Caixa Rolamento Porca Arruela
Nível de Kg.
+ bucha) J
d2 d3 Desig. Qt A A1 A2 A3 H H1 H2 óleo J1 L G
Máx Mín Máx Mín
13 7
7 /16” 6 /8” SDCD.23036-713-614 SDCD 036 23036CW33 N 036 W 036 FRB 10/280 2 230 180 240 107 335 170 70 54 51 436 424 100 510 M24 95
8 3/8” 7 1/4" SDCD.23038-806-704 SDCD 038 23038CW33 N 038 W 038 FRB 10/290 2 240 190 250 112 355 180 75 58 55 456 444 110 530 M24 113
8 3/4" 7 5/8” SDCD.23040-812-710 SDCD 040 23040CW33 N 040 W 040 FRB 10/310 2 260 210 270 125 375 190 80 61 56 486 474 120 560 M24 140
9 9/16” 8 5/16” SDCD.23044-909-805 SDCD 044 23044CW33 N 044 W 044 FRB 10/340 2 280 230 290 139 410 210 85 68 62 517 503 130 610 M30 177
10 1/2" 9 1/16” SDCD.23048-1008-901 SDCD 048 23048CW33 N 048 P 48 FRB 10/360 2 290 240 300 144 435 220 90 68 62 547 533 140 640 M30 209
11 1/4" 9 7/8” SDCD.23052-1104-914 SDCD 052 23052CW33 N 052 P 52 FRB 10/400 2 310 260 320 158 475 240 95 73 65 607 593 150 700 M30 270
12 1/8” 10 5/8” SDCD.23056-1202-1010 SDCD 056 23056CW33 N 056 P 56 FRB 10/420 2 310 260 320 159 475 240 95 63 55 607 593 150 700 M30 270
7
13” 11 /16” SDCD.23060-1300-1107 SDCD 060 23060CW33 N 060 P 60 FRB 10/460 2 320 280 330 174 550 280 105 87 78 678 662 160 790 M36 381
13 3/4" 12 3/16” SDCD.23064-1312-1203 SDCD 064 23064CAW33 N 064 P 64 FRB 10/480 2 320 280 330 175 550 280 105 77 68 678 662 160 790 M36 381
14 1/2" 13” SDCD.23068-1408-1300 SDCD 068 23068CAW33 N 068 P 68 FRB 10/520 2 350 310 360 196 590 300 110 82 71 718 702 190 830 M36 475
15 1/4" 13 3/4” SDCD.23072-1504-1312 SDCD 072 23072CAW33 N 072 P 72 FRB 10/540 2 370 330 380 207 630 320 115 94 85 758 742 200 880 M36 558
16 1/8” 14 1/2" SDCD.23076-1602-1408 SDCD 076 23076CAW33 N 076 P 76 370 330 380 207 630 320 115 82 72 758 742 200 880 M36 558
17” 15 1/4" SDCD.23080-1700-1504 SDCD 080 23080CAW33 N 080 P 80 410 370 420 232 705 360 120 106 94 872 848 230 1000 M45 814
18” 16 1/8” SDCD.23084-1800-1602 SDCD 084 23084CAW33 N 084 P 84 435 394 445 244 765 390 127 127 115 978 952 235 1118 M50 989
19” 17” SDCD.23088-1900-1700 SDCD 088 23088CAW33 N 088 P 88 435 394 445 248 765 390 127 114 102 978 952 235 1118 M50 989
- 24 -
Diâmetro
Anel FR Dimensões
do eixo Mancal Completo Bucha de
Rolamento Peso
(caixa + rolamento Caixa Fixação
Nº Nível de Kg.
+ bucha) completa J
mm pol Desig. Qt A A1 A2 A3 H H1 H2 óleo J1 L S G
Máx Mín Máx Mín
150 SDCD 23134K SDCD 3134 23134CKW33 H 3134 FRB 10/280 4 230 180 240 84 335 170 70 57 53 436 424 100 510 14 M24 70
6 7/16”
SDCD 23136K-607 HA 3136
SDCD 3136 23136CKW33 FRB 10/300 2 240 190 250 90 355 180 75 59 55 456 444 110 530 15 M24 122
SDCD 23136K-M160 H 3136
160
170 SDCD 23138K-M170 H 3138
SDCD 3138 23138CKW33 FRB 10/320 2 260 210 270 94 375 190 80 61 57 486 474 120 560 10 M24 154
6 3/4" SDCD 23138K-612 HE 3138
7” SDCD 23140K-700 HE 3140
180 SDCD 3140 23140CKW33 FRB 10/340 2 280 230 290 104 410 210 85 74 68 517 503 130 610 10 M30 190
SDCD 23140K-M180 H 3140
200 SDCD 23144K-M200 SDCD 3144 23144CKW33 H 3144 FRB 10/370 2 290 240 300 110 435 220 90 71 65 547 533 140 640 12 M30 224
280 SDCD 23160K-M280 SDCD 3160 23160CAKW33 H 3160 FRB 10/500 2 350 310 360 152 590 300 110 97 89 718 702 190 830 22 M36 500
320 SDCD 23168K-M320 SDCD 3168 23168CAKW33 H 3168 2 410 370 420 189 705 360 120 116 104 872 848 230 1000 31 M45 839
340 SDCD 23172K-M340 SDCD 3172 23172CAKW33 H 3172 2 410 370 420 189 705 360 120 128 116 872 848 230 1000 31 M45 857
360 SDCD 23176K-M360 SDCD 3176 23176CAKW33 H 3176 435 394 445 200 765 390 127 138 126 978 952 235 1118 31 M50 1043
- 25 -
Diâmetro do eixo Mancal Completo Anel FR Dimensões
Rolamento Peso
(caixa + rolamento Caixa Porca Arr.
Nº Kg.
+ bucha) Nível de óleo J
d2 d3 Desig. Qt A A1 A2 A3 H H1 H2 J1 L S G
Máx Mín Máx Mín
7 7/16” 6 7/16” SDCD.23134-707-607 SDCD 134 23134CW33 N 034 W 034 FRB 10/280 2 230 180 240 84 335 170 70 57 53 436 424 100 510 14 M24 95
13
7 /16” 6 7/8” SDCD.23136-713-614 SDCD 136 23136CW33 N 036 W 036 FRB 10/300 2 240 190 250 90 355 180 75 59 55 456 444 110 530 15 M24 113
8 3/8” 7 1/4" SDCD.23138-806-704 SDCD 138 23138CW33 N 038 W 038 FRB 10/320 2 260 210 270 94 375 190 80 61 57 486 474 120 560 10 M24 140
8 3/4" 7 5/8” SDCD.23140-812-710 SDCD 140 23140CW33 N 040 W 040 FRB 10/340 2 280 230 290 104 410 210 85 71 65 517 503 130 610 10 M30 176
10 1/2" 9 1/16” SDCD.23148-1008-901 SDCD 148 23148CW33 N 048 P 48 FRB 10/400 2 310 260 320 118 475 240 95 78 71 607 593 150 700 12 M30 270
12 1/8” 10 5/8” SDCD.23156-1202-1010 SDCD 156 23156CW33 N 056 P 56 FRB 10/460 2 320 280 330 131 550 280 105 93 86 678 662 160 790 16 M36 381
13” 11 7/16” SDCD.23160-1300-1107 SDCD 160 23160CAW33 N 060 P 60 FRB 10/500 2 350 310 360 152 590 300 110 97 89 718 702 190 830 22 M36 474
13 3/4" 12 3/16” SDCD.23164-1312-1203 SDCD 164 23164CAW33 N 064 P 64 FRB 10/540 2 370 330 380 163 630 320 115 103 93 758 742 200 880 23 M36 558
1
14 /2" 13” SDCD.23168-1408-1300 SDCD 168 23168CAW33 N 068 P 68 410 370 420 189 705 360 120 116 104 872 848 230 1000 31 M45 789
15 1/4" 13 3/4” SDCD.23172-1504-1312 SDCD 172 23172CAW33 N 072 P 72 410 370 420 189 705 360 120 128 116 978 848 230 1000 31 M45 814
16 1/8” 14 1/2" SDCD.23176-1602-1408 SDCD 176 23176CAW33 N 076 P 76 435 394 445 200 765 390 127 138 126 978 952 235 1118 31 M50 989
17” 15 1/4" SDCD.23180-1700-1504 SDCD 180 23180CAW33 N 080 P 80 435 394 445 200 765 390 127 126 113 978 952 235 1118 31 M50 1029
18” 16 1/8” SDCD.23184-1800-1602 SDCD 184 23184CAW33 N 084 P 84 460 419 470 213 841 425 127 143 128 1048 1022 251 1200 31 M50 1313
19” 17” SDCD.23188-1900-1700 SDCD 188 23188CAW33 N 088 P 88 460 419 470 213 841 425 127 130 115 1048 1022 251 1200 31 M50 1347
- 26 -
Mancal Completo Anel FR Dimensões
Bucha de
Diâmetro (caixa Rolamento Peso
Caixa Fixação
do eixo + rolamento Nº Kg.
completa Nível de óleo J
+ bucha) Desig. Qt A A1 A2 A3 H H1 H2 J1 L S G
Máx Mín Máx Mín
15
5 /16” SDCD 23234K-515 HA 2334
SDCD 3234 23234CKW33 FRB 10/310 2 260 210 270 94 375 190 80 59 54 486 474 120 560 10 M24 159
6” SDCD 23234K-600 HE 2334
7
6 /16” SDCD 23236K-607 HA 2336
SDCD 3236 23236CKW33 FRB 10/320 2 260 210 270 94 375 190 80 64 59 486 474 120 560 14 M24 163
6 1/2" SDCD 23236K-608 HE 2336
3
6 /4" SDCD 23238K-612 HE 2338
SDCD 3238 23238CKW33 FRB 10/340 2 280 230 290 103 410 210 85 76 71 517 503 130 610 12 M30 200
6 15/16” SDCD 23238K-615 HA 2338
7” SDCD 23240K-700 HE 2340
SDCD 3240 23240CKW33 FRB 10/360 2 290 240 300 110 435 220 90 79 73 547 533 140 640 11 M30 236
7 3/16” SDCD 23240K-703 HA 2340
200 SDCD 23244K-M200 SDCD 3244 23244CKW33 H 2344A FRB 10/400 2 310 260 320 118 475 240 95 83 77 607 593 150 700 20 M30 309
220 SDCD 23248K-M220 SDCD 3248 23248CKW33 H 2348A FRB 10/440 2 320 280 330 128 515 260 100 87 80 658 642 160 770 21 M36 381
240 SDCD 23252K-M240 SDCD 3252 23252CAKW33 H 2352A FRB 10/480 2 350 310 360 152 590 300 110 101 92 718 702 190 830 26 M36 524
260 SDCD 23256K-M260 SDCD 3256 23256CAKW33 H 2356A FRB 10/500 2 350 310 360 152 590 300 110 112 102 718 702 190 830 25 M36 540
- 27 -
Diâmetro do
Mancal Completo Anel FR Dimensões
eixo Rolamento Peso
(caixa + rolamento Caixa Porca Arr.
Nº Kg.
+ bucha) Nível de óleo J
d2 d3 Desig. Qt A A1 A2 A3 H H1 H2 J1 L S G
Máx Mín Máx Mín
7 7/16” 6 7/16” SDCD.23234-707-607 SDCD 234 23234CW33 AN 034 W 034 FRB 10/310 2 260 210 270 94 375 190 80 69 64 486 474 120 560 10 M24 145
13
7 /16” 6 7/8” SDCD.23236-713-614 SDCD 236 23236CW33 AN 036 W 036 FRB 10/320 2 260 210 270 94 375 190 80 64 59 486 474 120 560 14 M24 150
8 3/8” 7 1/4" SDCD.23238-806-704 SDCD 238 23238CW33 AN 038 W 038 FRB 10/340 2 280 230 290 103 410 210 85 76 71 517 503 130 610 12 M30 182
8 3/4" 7 5/8” SDCD.23240-812-710 SDCD 240 23240CW33 AN 040 W 040 FRB 10/360 2 290 240 300 110 435 220 90 79 73 547 533 140 640 11 M30 220
11 1/4" 9 7/8” SDCD.23252-1104-914 SDCD 252 23252CAW33 N 052 P 52 FRB 10/480 2 350 310 360 152 590 300 110 112 102 718 702 190 830 26 M36 490
12 1/8” 10 5/8” SDCD.23256-1202-1010 SDCD 256 23256CAW33 N 056 P 56 FRB 10/500 2 350 310 360 152 590 300 110 101 92 718 702 190 830 25 M36 504
13” 11 7/16” SDCD.23260-1300-1107 SDCD 260 23260CAW33 N 060 P 60 FRB 10/540 2 370 330 380 163 630 320 115 106 96 758 742 200 880 29 M36 586
13 3/4" 12 3/16” SDCD.23264-1312-1203 SDCD 264 23264CAW33 N 064 P 64 410 370 420 189 705 360 120 131 120 872 848 230 1000 31 M45 835
14 1/2" 13” SDCD.23268-1408-1300 SDCD 268 23268CAW33 N 068 P 68 435 394 445 200 765 390 127 145 132 977 953 235 1118 31 M50 1065
15 1/4" 13 3/4” SDCD.23272-1504-1312 SDCD 272 23272CAW33 N 072 P 72 435 394 445 200 765 390 127 134 120 977 953 235 1118 31 M50 1109
16 1/8” 14 1/2" SDCD.23276-1602-1408 SDCD 276 23276CAW33 N 076 P 76 460 419 470 213 841 425 127 155 141 1047 1022 251 1200 31 M50 1339
17” 15 1/4" SDCD.23280-1700-1504 SDCD 280 23280CAW33 N 080 P 80 460 419 470 213 841 425 127 140 124 1047 1022 251 1200 31 M50 1435
- 28 -
Caixas especiais para rolamentos auto-compensadores de rolos aplicados diretamente no eixo ou com
bucha de fixação, das séries 222, 222K, 223 e 223K.
Sua Construção é específica para lubrificação a óleo, sendo fornecido com anel pescador ou salpicador
de óleo, anéis de labirintos, tampas laterais, nível de óleo.
Estes mancais poderão ser fornecidos em ferro fundido cinzento, ferro nodular e aço fundido.
Destinam-se para aplicação em ventiladores, cilindros de máquinas de papel ou outras máquinas que
trabalham em alta temperatura.
Obs: LC – Livre cego
BC – Bloqueado cego
LP – Livre passante
BP – Bloqueado passante
- 29 -
Dimensões
d Rolamento Peso
Caixa Porca Arruela
mm nº Kg.
D A2 A A1 G H H1 H2 J J1 L N N1 d1 d2
50 SOFN 310 22310 C KM10 MB10 110 142,5 150 92 M16 168 95 30 210 50 270 30 19 58 49 23
55 SOFN 311 22311 C KM11 MB11 120 147,5 155 95 M16 180 100 30 233 50 290 33 19 65 53 24
60 SOFN 312 22312 C KM12 MB12 130 162,5 170 100 M16 198 110 30 230 55 290 34 19 70 58 25
70 SOFN 314 22314 C KM14 MB14 150 172,5 180 110 M20 230 125 35 260 60 330 40 24 80 150 32
80 SOFN 316 22316 C KM16 MB16 170 199 214 135 M20 255 140 40 290 80 360 40 24 95 78 39
85 SOFN 217 22217 C KM17 MB17 150 172,5 180 110 M20 230 125 35 260 60 330 40 24 96 83 33
90 SOFN 218 22218 C KM18 MB18 160 180 190 120 M20 245 135 45 290 70 360 40 24 100 88 36
90 SOFN 318 22318 C KM18 MB18 190 225 240 165 M24 280 155 50 317 95 400 45 28 104 88 52
95 SOFN 219 22219 C KM19 MB19 170 192 200 135 M20 255 140 40 290 80 360 40 24 105 93 40
100 SOFN 220 22220 C KM20 MB20 180 196 206 130 M24 270 145 50 320 75 400 45 28 110 98 44
100 SOFN 320 22320 C KM20 MB20 215 255 270 170 M24 315 170 55 347 90 420 45 28 115 98 71
110 SOFN 222 22222 C KM22 MB22 200 216 229 145 M24 290 160 50 347 75 420 45 28 120 108 55
110 SOFN 322 22322 C KM22 MB22 240 270 290 190 M30 355 190 65 415 100 500 45 35 130 108 57
120 SOFN 224 22224 C KM24 MB24 215 258 276 170 M24 315 170 55 347 90 420 45 28 135 118 72
120 SOFN 324 22324 C KM24 MB24 260 285,5 306 190 M30 375 200 65 450 115 540 50 35 140 118 125
130 SOFN 226 22226 C KM26 MB26 230 255 270 180 M24 335 180 60 377 100 450 45 28 145 128 86
130 SOFN 326 22326 C KM26 MB26 280 300 320 205 M30 405 215 65 470 120 560 50 35 150 128 153
140 SOFN 228 22228 C KM28 MB28 250 265 280 190 M30 355 190 65 415 100 500 45 35 160 138 109
140 SOFN 328 22328 C KM28 MB28 300 320 340 220 M30 425 230 80 510 120 630 60 35 165 138 182
150 SOFN 230 22230 C KM30 MB30 270 265 280 190 M30 375 200 65 450 115 540 50 35 170 148 126
150 SOFN 330 22330 C KM30 MB30 320 335 350 240 M30 455 245 75 545 150 650 65 35 175 148 205
160 SOFN 232 22232 C KM32 MB32 290 298 316 205 M30 405 215 65 470 120 560 50 35 178 158 156
160 SOFN 332 22332 C KM32 MB32 340 350 370 250 M36 480 260 85 590 150 720 70 42 190 158 236
170 SOFN 234 22234 C KM34 MB34 310 330 350 230 M30 440 235 70 515 130 610 55 35 195 168 192
170 SOFN 334 22334 C KM34 MB34 360 358 378 260 M36 510 275 85 600 160 730 70 42 197 168 276
180 SOFN 236 22236 C KM36 MB36 320 340 360 240 M30 455 245 85 545 150 650 65 35 205 177 210
180 SOFN 336 22336 C KM36 MB36 380 384,5 404 280 M36 565 305 95 670 180 820 80 42 210 178 366
190 SOFN 238 22238 C KM38 MB38 340 350 370 250 M36 480 260 85 590 150 720 70 42 220 188 240
200 SOFN 240 22240 C KM40 MB40 360 358 378 260 M36 510 275 85 600 160 730 70 42 227 198 280
220 SOFN 244 22244 C KM44T MB44 400 384,5 404 280 M36 565 305 95 670 180 820 80 42 255 218 370
240 SOFN 248 22248 C KM48T MB48 440 400 420 290 M36 625 340 100 740 190 900 80 42 270 238 440
- 31 -
Bucha Dimensões
d Rolamento de Peso
Caixa
(mm) nº Fixação Kg.
completa D A2 A A1 G H H1 H2 J J1 L N N1 d1 B
45 SOFN 610 22310 CK H 2310 110 142,5 150 92 M16 168 95 30 210 50 270 30 19 58 36 23
50 SOFN 611 22311 CK H 2311 120 147,5 155 95 M16 180 100 30 233 50 290 33 19 65 37 24
55 SOFN 612 22312 CK H 2312 130 162,5 170 100 M16 198 110 30 230 55 290 34 19 70 40 26
60 SOFN 614 22314 CK H 2314 150 172,5 180 110 M20 230 125 35 260 60 330 40 24 80 43 33
70 SOFN 616 22316 CK H 2316 170 199 214 135 M20 255 140 40 290 80 360 40 24 95 50 40
75 SOFN 517 22217 CK H 317 150 172,5 180 110 M20 230 125 35 260 60 330 40 24 96 40 34
80 SOFN 518 22218 CK H 318 160 180 190 120 M20 245 135 45 290 70 360 40 24 100 42 38
80 SOFN 618 22318 CK H 2318 190 225 240 165 M24 280 155 50 317 95 400 45 28 104 54 53
85 SOFN 519 22219 CK H 319 170 192 200 135 M20 255 140 40 290 80 360 40 24 105 44 41
90 SOFN 520 22220 CK H 320 180 196 206 130 M24 270 145 50 320 75 400 45 28 110 46 46
90 SOFN 620 22320 CK H 2320 215 255 270 170 M24 315 170 55 347 90 420 45 28 115 62 72
100 SOFN 522 22222 CK H 322 200 216 229 145 M24 290 160 50 347 75 420 45 28 120 52 58
100 SOFN 622 22322 CK H 2322 240 270 290 190 M30 355 190 65 415 100 500 45 35 130 66 109
110 SOFN 524 22224 CK H 3124 215 258 276 170 M24 315 170 55 347 90 420 45 28 135 56 73
110 SOFN 624 22324 CK H 2324 260 285,5 306 190 M30 375 200 65 450 115 540 50 35 140 70 126
115 SOFN 526 22226 CK H 3126 230 255 270 180 M24 335 180 60 377 100 450 45 28 145 58 88
115 SOFN 626 22326 CK H 2326 280 300 320 205 M30 405 215 65 470 120 560 50 35 150 75 156
125 SOFN 528 22228 CK H 3128 250 265 280 190 M30 355 190 65 415 100 500 45 35 160 63 112
125 SOFN 628 22328 CK H 2328 300 320 340 220 M30 425 230 80 510 120 630 60 35 165 80 185
135 SOFN 530 22230 CK H 3130 270 265 280 190 M30 375 200 65 450 115 540 50 35 170 66 130
135 SOFN 630 22330 CK H 2330 320 335 350 240 M30 455 245 75 545 150 650 65 35 175 85 210
140 SOFN 532 22232 CK H 3132 290 298 316 205 M30 405 215 65 470 120 560 50 35 178 73 160
140 SOFN 632 22332 CK H 2332 340 350 370 250 M36 480 260 85 590 150 720 70 42 190 90 240
150 SOFN 534 22234 CK H 3134 310 330 350 230 M30 440 235 70 515 130 610 55 35 195 77 197
150 SOFN 634 22334 CK H 2334 360 358 378 260 M36 510 275 85 600 160 730 70 42 197 94 280
160 SOFN 536 22236 CK H 3136 320 340 360 240 M30 455 245 75 545 150 650 65 35 205 78 215
160 SOFN 636 22336 CK H 2336 380 384,5 404 280 M36 565 305 95 670 180 820 80 42 210 98 372
170 SOFN 538 22238 CK H 3138 340 350 370 250 M36 480 260 85 590 150 720 70 42 220 82 246
180 SOFN 540 22240 CK H 3140 360 358 378 260 M36 510 275 85 600 160 730 70 42 227 86 285
200 SOFN 544 22244 CK H 3144 400 384,5 404 280 M36 565 305 95 670 180 820 80 42 255 95 382
220 SOFN 548 22248 CK H 3148 440 400 420 290 M36 625 340 100 740 190 900 80 42 270 105 453
- 30 -
As caixas SAF 500 são projetadas para serem usadas com rolamentos auto-compensadores de esferas
(séries 12 e 22), de furo cônico e auto-compensadores de rolos (séries 202, 222, 232) de furo cônico.
São equipadas com anéis de labirinto radiais, os quais possuem ajuste com folga no eixo, e uma junta
tórica, inserida em uma ranhura, a qual assegura o giro do anel com o eixo, permitindo também
deslocamentos axiais do anel de labirinto, causados por dilatações do eixo.
Como melhor opção de vedação, poderá ser fornecida com vedação de duplo labirinto, radial e axial
(SAFEC) com injeção de graxa entre eles – tipo “Taconite”.
São providos de 2 ou 4 furos na base, de acordo com a solicitação do cliente.
São fabricados para lubrificação a graxa. Opcionalmente poderão ser fornecidas para lubrificação a
óleo.
Para o mancal cego, será fornecida a tampa tipo “TP” no lugar de um dos anéis de labirinto.
Estas caixas possuem as mesmas características das da série 500 e são projetadas para alojarem
rolamentos das séries 13, 23, 203, 213, 223 e 233, de furo cônico.
Estas séries têm suas características e dimensões principais iguais às séries 500 e 600
respectivamente, porém são para casos de aplicação de rolamentos com furo cilíndrico, direto no eixo,
e execução modificada na entrada e saída do eixo.
Destinam-se a montagem de rolamentos das mesmas séries acima mencionadas, porém de furo
cilíndrico.
- 32
As caixas SAF 500 são projetadas para serem usadas com rolamentos auto-compensadores de esferas
(séries 12 e 22), de furo cônico e auto-compensadores de rolos (séries 202, 222, 232) de furo cônico.
São equipadas com anéis de labirinto radiais, os quais possuem ajuste com folga no eixo, e uma junta
tórica, inserida em uma ranhura, a qual assegura o giro do anel com o eixo, permitindo também
deslocamentos axiais do anel de labirinto, causados por dilatações do eixo.
Como melhor opção de vedação, poderá ser fornecida com vedação de duplo labirinto, radial e axial
(SAFEC) com injeção de graxa entre eles – tipo “Taconite”.
São providos de 2 ou 4 furos na base, de acordo com a solicitação do cliente.
São fabricados para lubrificação a graxa. Opcionalmente poderão ser fornecidas para lubrificação a
óleo.
Para o mancal cego, será fornecida a tampa tipo “TP” no lugar de um dos anéis de labirinto.
Estas caixas possuem as mesmas características das da série 500 e são projetadas para alojarem
rolamentos das séries 13, 23, 203, 213, 223 e 233, de furo cônico.
Estas séries têm suas características e dimensões principais iguais às séries 500 e 600
respectivamente, porém são para casos de aplicação de rolamentos com furo cilíndrico, direto no eixo,
e execução modificada na entrada e saída do eixo.
Destinam-se a montagem de rolamentos das mesmas séries acima mencionadas, porém de furo
cilíndrico.
Cargas Admissíveis nas caixas SAF
Limite de escoamento
Carga de ruptura
dos parafusos
Caixa para as caixas (kN)
de união (kN)
P 55º P90º P120º P150º P180º Q120º Q150º Q180º
509 160 96 72 64 80 160 88 80
510 190 114 85 76 95 160 88 80
309 609 511 220 132 99 88 110 240 132 120
310 610 513 260 156 117 104 130 240 132 120
311 611 515 280 168 126 112 140 240 132 120
313 613 216 516 320 192 144 128 160 440 242 220
314 217 517 360 216 162 144 180 440 242 220
315 615 218 518 380 228 171 152 190 440 242 220
316 616 219 519 420 252 189 168 210 440 242 220
317 617 220 520 480 288 216 192 240 600 330 300
318 618 222 522 620 372 279 248 310 600 330 300
320 620 224 524 760 456 342 304 380 600 330 300
322 622 226 526 920 552 414 368 460 1100 605 550
228 528 1100 660 495 440 550 1100 605 550
324 624 230 530 1300 780 585 520 650 1100 605 550
326 626 232 532 1600 960 720 640 800 1100 605 550
328 628 234 534 1700 1020 765 680 850 1500 825 750
330 630 236 536 1900 1140 855 760 950 1500 825 750
332 632 238 538 2200 1320 990 880 1100 2000 1100 1000
334 634 240 540 2600 1560 1170 1040 1300 2000 1100 1000
338 638 244 544 3200 1920 1440 1280 1600 2000 1100 1000
- 32 -
Diâmetro do Anel
Bucha de Dimensões
eixo Rolamento de Bloqueio Peso
Caixa Fixação
nº Kg.
completa
mm pol Desig. Qt A B C D E F G H I J
40 H 309
SAF 509 22209 K FR 4x85 2 210 168 21 60 - 112 92 57,15 14 20 4,8
1 7/16” HA 309
45 H 310
11 SAF 510 22210 K FR 5x90 2 210 171 24 60 - 120 92 63,50 14 20 5,2
1 /16” HA 310
50 H 311
15 SAF 511 22211 K FR 5x100 2 245 194 24 70 - 134 98 69,85 16 25 6,1
1 /16” HA 311
60 H 313
13 SAF 513 22213 K FR 10x120 1 279 224 25 79 51 150 114 76,20 16 25 9,5
2 /16” HA 313
65 H 315
SAF 515 22215 K FR 10x130 1 286 232 28 79 48 162 121 82,55 16 25 10,9
2 7/16” HA 315
70 H 316
11 SAF 516 22216 K FR 10x140 1 330 262 30 89 54 175 124 88,90 22 32 14,5
2 /16” HA 316
75 H 317
15 SAF 517 22217 K FR 10x150 1 330 265 32 89 54 185 127 95,25 22 32 15,9
2 /16” HA 317
80 H 318
SAF 518 22218 K FR 10x160 1 349 279 38 98 54 200 146 101,60 22 32 20
3 3/16” HA 318
90 H 320
SAF 520 22220 K FR 10x180 1 387 314 44 111 60 220 152 114,30 22 38 33,6
3 7/16” HA 320
100 H 322
15 SAF 522 22222 K FR 10x200 1 419 344 51 120 70 245 165 125,41 22 46 44
3 /16” HA 322
110 H 3124
SAF 524 22224 K FR 10x215 1 419 352 54 120 70 260 187 133,35 22 36 55
4 3/16” HA 3124
115 H 3126
SAF 526 22226 K FR 10x230 1 467 389 60 130 83 290 203 152,40 26 41 73
4 7/16” HA 3126
125 H 3128
15 SAF 528 22228 K FR 10x250 1 511 421 60 150 86 300 194 152,40 28 41 79
4 /16” HA 3128
135 H 3130
SAF 530 22230 K FR 10x270 1 540 448 64 159 95 320 213 160,34 28 44 100
5 3/16” HA 3130
140 H 3132
SAF 532 22232 K FR 10x290 1 559 565 67 159 95 340 222 169,86 28 50 112
5 7/16” HA 3132
150 H 3134
15 SAF 534 22234 K FR 10x310 1 629 521 70 172 108 360 245 179,39 28 57 140
5 /16” HA 3134
160 H 3136
SAF 536 22236 K FR 10x320 1 680 565 76 181 117 380 254 190,50 28 65 157
6 7/16” HA 3136
170 H 3138
15 SAF 538 22238 K FR 10x340 1 711 584 80 191 114 400 273 200,02 35 70 181
6 /16” HA 3138
180 H 3140
SAF 540 22240 K FR 10x360 1 749 603 86 203 127 420 286 209,55 35 70 223
7 3/16” HA 3140
200 H 3144
15 SAF 544 22244 K FR10x400 1 832 668 96 222 133 475 305 241,30 40 80 305
7 /16” HA 3144
- 33 -
Diâmetro do Anel
Bucha de Dimensões
eixo Rolamento de Bloqueio Peso
Caixa Fixação
nº Kg.
completa
mm pol Desig. Qt A B C D E F G H I J
40 SAF H 2309
22309 K FR 5x100 1 245 194 25 70 - 134 108 69,85 18 25 7,7
1 7/16” 609 HA 2309
45 SAF H 2310
11 22310 K FR 5x110 1 270 213 29 70 - 147 118 76,20 18 25 10
1 /16” 610 HA 2310
50 SAF H 2311 FR
15 22311 K 1 280 224 30 79 51 157 124 82,55 18 25 12,2
1 /16” 611 HA 2311 10x120
60 SAF H 2313 FR
3 22313 K 1 330 262 32 89 54 176 137 88,90 22 34 17,7
2 /16” 613 HA 2313 10x140
65 SAF H 2315 FR
22315 K 1 350 279 38 98 54 199 159 101,60 22 34 25
2 7/16” 615 HA 2315 10x150
70 SAF H 2316 FR
11 22316 K 1 362 295 38 98 54 210 165 107,95 22 34 30
2 /16” 616 HA 2316 10x160
75 SAF H 2317 FR
15 22317 K 1 388 314 45 111 60 222 172 114,30 22 46 39,5
2 /16” 617 HA 2317 10x180
80 SAF H 2318 FR
3 22318 K 1 394 324 51 111 57 233 175 120,65 22 46 44
3 /16” 618 HA 2318 10x200
90 SAF H 2320 FR
22320 K 1 419 352 54 121 70 260 187 133,35 22 46 58
3 7/16” 620 HA 2320 10x215
100 SAF H 2322 FR
15 22322 K 1 467 389 60 130 83 292 203 152,40 26 50 75
3 /16” 622 HA 2322 10x240
110 SAF H 2324 FR
22324 K 1 540 448 64 159 95 318 213 160,34 28 65 102
4 3/16” 624 HA 2324 10x260
115 SAF H 2326 FR
22326 K 1 559 465 67 159 95 338 222 169,86 28 65 120
4 7/16” 626 HA 2326 10x280
125 SAF H 2328 FR
15 22328 K 1 629 521 70 171 108 360 238 179,39 28 65 149
4 /16” 628 HA 2328 10x300
135 SAF H 2330 FR
22330 K 1 680 565 76 179 117 378 248 190,50 28 65 170
5 3/16” 630 HA 2330 10x320
140 SAF H 2332 FR
22332 K 1 712 584 79 190 114 398 270 200,03 35 70 195
5 7/16” 632 HA 2332 10x340
150 SAF H 2334 FR
15 22334 K 1 750 603 86 203 127 419 286 209,55 35 70 234
5 /16” 634 HA 2334 10x360
160 SAF H 2336 FR
22336 K 1 794 643 89 210 133 470 292 225,43 35 70 268
6 7/16” 636 HA 2336 10x380
170 SAF H 2338 FR
15 22338 K 1 832 668 96 222 133 475 305 241,30 42 70 302
6 /16” 638 HA 2338 10x400
180 SAF H 2340 FR
22340 K 1 870 708 102 229 140 512 311 250,83 42 70 420
7 3/16” 640 HA 2340 10x420
- 34 -
Anel
Diâmetro do eixo Dimensões
Rolamento de Bloqueio Peso
Caixa Porca Arruela
nº Kg.
e1 e2 Desig. Qt A B C D E F G H I J
5
3 /8”
3” SAF 216 22216 C KM 16 MB 16 FR 10x140 1 330 262 30 90 54 175 137 88,9 22 32 14,5
3 3/16” 3 15
/16”
SAF 217 22217 C KM 17 MB 17 FR 10x150 1 330 265 32 90 54 190 137 95,25 22 32 15,9
3 1
3 /8” 4 /8”
SAF 218 22218 C KM 18 MB 18 FR 10x160 1 350 280 41 100 54 200 158 101,6 22 32 20
13
3 /16” 4 1/2”
SAF 220 22220 C KM 20 MB 20 FR 10x180 1 390 315 45 110 60 220 153 114,3 22 38 33,6
3 7
4 /16” 4 /8”
SAF 222 22222 C KM 22 MB 22 FR 10x200 1 420 345 50 120 70 245 166 125,5 22 38 44
4 9/16” 5 5/16”
SAF 224 22224 C KM 24 MB 24 FR 10x215 1 420 352 54 120 70 260 188 133,35 22 38 55
15 7
4 /16” 5 /8”
SAF 226 22226 C KM 26 MB 26 FR 10x230 1 470 390 60 130 82 290 194 152,4 26 41 73
5 5/16” 6 1/4”
SAF 228 22228 C KM 28 MB 28 FR 10x250 1 512 420 60 150 86 220 204 152,4 28 41 79
3 5
5 /4” 6 /8”
SAF 230 22230 C KM 30 MB 30 FR 10x270 1 540 448 64 160 95 300 214 160,3 28 44 100
6 1/16”
7” SAF 232 22232 C KM 32 MB 32 FR 10x290 1 560 465 67 160 95 340 222 169,8 28 50 112
7 7
6 /16” 7 /16”
SAF 234 22234 C KM 34 MB 34 FR 10x310 1 630 520 70 170 108 360 245 179,4 28 57 140
6 7/8” 7 13
/16”
SAF 236 22236 C KM 36 MB 36 FR 10x320 1 680 565 75 185 115 380 254 190,5 28 65 157
1 3
7 /4” 8 /8”
SAF 238 22238 C KM 38 MB 38 FR 10x340 1 710 584 80 190 115 400 273 200 35 70 181
7 5/8” 8 3/4”
SAF 240 22240 C KM 40 MB 40 FR 10x360 1 750 603 85 200 127 420 286 209,5 35 70 223
5 9
8 /16” 9 /16”
SAF 244 22244 C KM 44 MB 44 FR 10x400 1 832 668 95 220 134 475 302 241,3 40 80 305
- 35 -
Anel
Rolamento de Bloqueio Peso
Caixa Porca Arruela
nº Kg.
e1 e2 Desig. Qt A B C D E F G H I J
1 7/16” 1 15
/16” SAF 308 22308 C KM 08 MB 08 FR 10x90 1 210 172 25 60 - 122 100 63,50 15 20 6,8
1
11 2 /8”
1 /16” SAF 309 22309 C KM 09 MB 09 FR 10x100 1 245 184 25 70 - 134 108 69,85 18 25 7,7
7 2 3/8”
1 /8” SAF 310 22310 C KM 10 MB 10 FR 10x110 1 270 213 29 70 - 147 118 76,20 18 25 10
9
2 /16”
2 1/16” SAF 311 22311 C KM 11 MB 11 FR 10x120 1 280 224 30 79 51 157 124 82,55 18 25 12,2
1
2 /4”
2 7/8” SAF 312 22312 C KM 12 MB 12 FR 10x130 1 286 230 30 79 48 161 133 82,55 18 25 15,4
2 7/16” 3 1/16” SAF 313 22313 C KM 13 MB 13 FR 10x140 1 330 262 32 89 54 176 137 88,90 22 34 17,7
1
3 /4”
2 5/8” SAF 314 22314 C KM 14 MB 14 FR 10x150 1 330 265 32 89 54 187 136 95,25 22 34 21,4
13
2 /16” 3 7/16” SAF 315 22315 C KM 15 MB 15 FR 10x160 1 350 279 38 98 54 199 159 101,60 22 34 25
5
3 /8”
3” SAF 316 22316 C KM 16 MB 16 FR 10x170 1 362 295 38 98 54 210 165 107,95 22 34 30
3 3/16” 3 15
/16”
SAF 317 22317 C KM 17 MB 17 FR 10x180 1 388 314 45 111 60 222 172 114,30 22 46 39,5
3 1
3 /8” 4 /8”
SAF 318 22318 C KM 18 MB 18 FR 10x190 1 394 324 51 111 57 233 175 120,65 22 46 44
13 1
3 /16” 4 /2”
SAF 320 22320 C KM 20 MB 20 FR 10x215 1 419 352 54 121 70 260 187 133,35 22 46 58
3 7
4 /16” 4 /8”
SAF 322 22322 C KM 22 MB 22 FR 10x240 1 467 389 60 130 83 292 203 152,40 26 50 75
9 5
4 /16” 5 /16”
SAF 324 22324 C KM 24 MB 24 FR 10x260 1 540 448 64 159 95 318 213 160,34 28 65 102
15
4 /16” 5 7/8”
SAF 326 22326 C KM 26 MB 26 FR 10x280 1 559 465 67 169 95 338 222 169,86 28 65 120
5 1
5 /16” 6 /4”
SAF 328 22328 C KM 28 MB 28 FR 10x300 1 629 521 70 171 108 360 238 179,39 28 65 149
5 3/4” 6 5/8”
SAF 330 22330 C KM 30 MB 30 FR 10x320 1 680 565 76 179 117 378 248 190,50 28 65 170
1
6 /16”
7” SAF 332 22332 C KM 32 MB 32 FR 10x340 1 712 584 79 190 114 398 270 200,03 35 70 195
6 7/16” 7 7/16”
SAF 334 22334 C KM 34 MB 34 FR 10x360 1 750 603 86 203 127 419 286 209,55 35 70 234
7 13
6 /8” 7 /16”
SAF 336 22336 C KM 36 MB 36 FR 10x360 1 794 643 89 210 133 470 292 225,43 35 70 234
7 1/4” 8 3/8”
SAF 338 22338 C KM 38 MB 38 FR 10x400 1 832 668 96 222 133 475 305 241,30 42 70 268
- 36 -
As caixas das séries TVN 200 e TVN 300 são projetadas para alojar rolamentos auto-compensadores
de esferas ou de rolos de furo cilíndrico.
Possuem vedador duplo de feltro.
São fornecidas com uma tampa lateral cega (sufixo A) ou com uma tampa passante (sufixo B).
Estas caixas foram, a pricípio, projetadas para serem usadas em vagonetes, porém podem ser usadas
em, lugar das caixas bi-partidas do tipo SN. São mais rígidas e podem suportar cargas mais elevadas
do que estas últimas.
As caixas da série F 500 são projetadas para alojar rolamentos auto-compensadores de esferas e de
rolos com bucha de fixação.
São providas de vedadores de letro, podendo ser fornecidas com vedação de retentor.
São providas de engraxadeira para uma relubrificação periódica.
Estas caixas são fabricadas na execução “A” (mancal cego) e na execução “B” (mancal passante).
As caixas dos tamanhos F 505 a F 513 são executadas com base triangular e três furos de fixação;
dos tamanho F 515 a F522 são executadas com base quadrada e quatro furos de fixação.
- 37 -
Diâmetro Rolamento
Porca Tiras de Feltro Dimensões
do eixo nº Peso
Caixa e
Kg.
Série Série Arruela Tipo
d d1 Desig. D A E B H G L L1 F B1 P
1200 2200 A B
20 25 TVN 204 1204 2204 KMB 4 FI 190 2 4 47 150 110 45 35 14 61 68 25 14 Ø 9/16” 1,3
25 30 TVN 205 1205 2205 KMB 5 FI 190 2 4 52 170 130 45 40 16 63 71 25 15 Ø 9/16” 1,8
30 35 TVN 206 1206 2206 KMB 6 FI 190 2 4 62 190 150 52 50 16 71 76 30 16 Ø 9/16” 2,6
35 45 TVN 207 1207 2207 KMB 7 FI 190 2 4 72 190 150 52 50 18 77 78 30 17 Ø 9/16” 3,0
40 50 TVN 208 1208 2208 KMB 8 FI 260 2 4 80 210 170 60 60 18 86 92 35 18 Ø 9/16” 4,2
45 55 TVN 209 1209 2209 KMB 9 FI 260 2 4 85 210 170 60 60 20 87 92 35 19 Ø 9/16” 4,3
50 60 TVN 210 1210 2210 KMB 10 FI 260 2 4 90 210 170 60 60 20 90 94 35 20 Ø 9/16” 4,6
55 65 TVN 211 1211 2211 KMB 11 FI 260 2 4 100 270 210 70 70 23 95 100 40 21 Ø 11/16” 6,5
60 70 TVN 212 1212 2212 KMB 12 FI 330 2 4 110 270 210 70 70 23 102 105 40 22 Ø 11/16” 7,0
65 75 TVN 213 1213 2213 KMB 13 FI 330 2 4 120 290 230 80 80 25 110 115 45 23 Ø 11/16” 9,5
70 80 TVN 214 1214 2214 KMB 14 FI 330 2 4 125 290 230 80 80 25 111 115 45 24 Ø 11/16” 9,8
75 85 TVN 215 1215 2215 KMB 15 FI 330 2 4 130 290 230 80 80 25 115 117 45 25 Ø 11/16” 10,4
80 90 TVN 216 1216 2216 KMB 16 FI 370 2 4 140 330 260 90 95 28 122 127 50 26 Ø 13/16” 13,7
85 95 TVN 217 1217 2217 KMB 17 FI 370 2 4 150 330 260 90 95 28 126 129 50 28 Ø 13/16” 13,9
90 100 TVN 218 1218 2218 KMB 18 FI 460 2 4 160 360 290 100 100 30 136 139 55 30 Ø 13/16” 18,3
- 38 -
Diâmetro Rolamento
Porca Tiras de Feltro Dimensões
do eixo nº Peso
Caixa e
Kg.
Série Série Arruela Tipo
d d1 Desig. D A E B H G L L1 F B1 P
1300 2300 A B
20 25 TVN 304 1304 2304 KMB 4 FI 190 2 4 52 170 130 45 40 16 63 71 25 15 Ø 9/16” 2,0
25 30 TVN 305 1305 2305 KMB 5 FI 190 2 4 62 190 150 52 50 16 71 78 30 17 Ø 9/16” 2,6
30 40 TVN 306 1306 2306 KMB 6 FI 190 2 4 72 190 150 52 50 18 77 78 30 19 Ø 9/16” 3,0
35 45 TVN 307 1307 2307 KMB 7 FI 190 2 4 80 210 170 60 60 18 86 92 35 21 Ø 9/16” 4,3
40 50 TVN 308 1308 2308 KMB 8 FI 260 2 4 90 210 170 60 60 20 90 94 35 23 Ø 9/16” 4,8
45 55 TVN 309 1309 2309 KMB 9 FI 260 2 4 100 270 210 70 70 23 95 100 40 25 Ø 11/16” 6,4
50 60 TVN 310 1310 2310 KMB 10 FI 260 2 4 110 270 210 70 70 23 102 105 40 27 Ø 11/16” 7,0
55 65 TVN 311 1311 2311 KMB 11 FI 260 2 4 120 290 230 80 80 25 110 115 45 29 Ø 11/16” 9,5
60 70 TVN 312 1312 2312 KMB 12 FI 330 2 4 130 290 230 80 80 25 115 117 45 31 Ø 11/16” 10,5
65 75 TVN 313 1313 2313 KMB 13 FI 330 2 4 140 330 260 90 95 28 122 127 50 33 Ø 13/16” 14,0
70 80 TVN 314 1314 2314 KMB 14 FI 330 2 4 150 330 260 90 95 28 126 129 50 35 Ø 13/16” 14,3
75 85 TVN 315 1315 2315 KMB 15 FI 330 2 4 160 360 290 100 100 30 136 139 55 37 Ø 13/16” 18,5
- 39 -
Ø Anel de Bloqueio Tiras de
Dimensões
eixo Rolamento Feltro Peso
Caixa Bucha Desig. Qt.
nº Qt. Qt. Kg.
da Desig. A1 A2 A3 B1 B2 D1 H H1 J L G
A B
20 F 505 1205 K H 205 - - FI 110 1 2 50 55 10 16,5 12,5 75 100 38 96 110 10 1,2
25 F 506 1206 K H 206 - - FI 190 1 2 55 57,5 12 18 15 86 117 44 116 130 10 1,6
30 F 507 1207 K H 207 - - FI 190 1 2 57 60,5 12 19,5 14,5 97 130 48,5 130 145 12 2,0
35 F 508 1208 K H 208 - - FI 190 1 2 65 66,5 12 23 18 108 143 54 140 160 12 2,5
40 F 509 1209 K H 209 - - FI 190 1 2 65 70 12 23,5 16,5 113 160 60 160 180 12 3,6
45 F 510 1210 K H 210 - - FI 190 1 2 68 71,5 15 24 18 118 160 60 160 180 12 3,8
50 F 511 1211 K H 211 - - FI 260 1 2 72 78 15 24,5 19,5 128 172 65 170 192 12 4,1
55 F 512 1212 K H 212 - - FI 260 1 2 73 78 15 25 19 142 189 72 180 210 12 4,6
60 F 513 1213 K H 213 FR 2/120 1 FI 260 1 2 76 82 15 26 20 152 203 78 190 225 12 5,4
1215 K H 215 FR 8/130 2

65 F 515 2215 K H 315 FR 10/130 1 FI 260 1 2 104 104 25 30 27 168 95 152 190 16 9,5
22215 K H 315 FR 10/130 1
1216 K H 216 FR 9/140 2
70 F 516 2216 K H 316 FR 10/140 1 FI 330 1 2 110 110 25 31 30 176 98 152 196 16 10
22216 K H 316 FR 10/140 1
1217 K H 217 FR 9/150 2
75 F 517 2217 K H 317 FR 10/150 1 FI 330 1 2 114 114 25 31 30 188 105 170 210 16 12
22217 K H 317 FR 10/150 1
1218 K H 218 FR 10/160 2
80 F 518 2218 K H 318 FR 10/160 1 FI 330 1 2 118 118 25 30 31 198 105 170 210 16 13
22218 K H 318 FR 10/160 1
1220 K H 220 FR 10/180 1
90 F 520 2220 K H 320 FR 10/180 1 FI 370 1 2 127 127 30 30 33 224 125 198 250 20 18
22220 K H 320 FR 10/180 1
1222 K H 222 FR 13/200 2
100 F 522 2222 K H 322 FR 10/200 1 FI 460 1 2 137 137 30 30 38 246 135 219 270 20 22
22222 K H 322 FR 10/200 1
- 40 -
As caixas SNA são intercambiáveis com as caixas do tipo SN, sendo mais resistentes.
VEDAÇÕES
As caixas SNA poderão ser fornecidas em diversas opções quanto a vedação:
TIPO “TA” – Com retentor,
TIPO “TC” – Com anéis de feltro,
TIPO “ATA” – Com anel retentor e tampa lateral,
TIPO “TS” – Com labirinto radial.
LUBRIFICAÇÃO
As caixas SNA são fornecidas para lubrificação a graxa. Sob consulta e orçamento poderão ser
adaptadas para lubrificação a óleo mediante aplicação de retentores, nível de óleo, visor de óleo e
dreno.
ROLAMENTOS APLICADOS
Caixas SNA 500 – Rolamentos das séries 12 K, 22 K, 202 K, 222 K e 232 K.
Caixas SNA 600 – Rolamentos das séries 13 K, 23 K, 203 K, 213 K e 223 K.
Caixas SNA 200 – Rolamentos das séries 12, 22, 202, 222 e 232.
Caixas SNA 300 – Rolamentos das séries 13, 23, 203, 213, 223.
MANCAIS DE GUIA
Para mancais de guia fornecemos, a pedido, anéis FRB de acordo com o tipo da caixa e do rolamento
aplicado.
APLICAÇÕES
As caixas SNA, com suas diversas opções quanto às vedações ou sistema de lubrificação, são
indicadas para uso geral na indústria de máquinas e equipamentos, tais como: transmissões,
ventiladores, moinhos, transportadores, máquinas agrícolas e de beneficiamento, etc.
CAIXAS SSNAD
As caixas SNA poderão ser fabricadas em ferro fundido nodular e com base maciça sem os furos para
fixação, os quais serão feitos pelo cliente. Neste caso sua designação passa a ser SSNAD.
Resistência das caixas com base SNA e SSNAD

Caixa Carga de ruptura na direção da carga (kN)
55º 90º 120º 150º 180º
SNA 505 130 80 60 50 65
SNA 506-605 140 85 65 55 70
SNA 507-606 160 95 70 65 80
SNA 508-607 180 110 80 70 90
SNA 509 190 115 85 75 95
SNA 510-608 220 130 100 90 110
SNA 511-609 230 140 105 95 115
SNA 512-610 250 150 110 100 125
SNA 513-611 280 170 125 110 140
SNA 515-612 340 205 155 135 170
SNA 516-613 360 215 160 145 180
SNA 517 400 240 180 160 200
SNA 518-615 460 280 210 180 230
SNA 519-616 480 290 220 190 240
SNA 520-617 520 310 230 210 260
SNA 522-619 620 370 280 250 310
SNA 524-620 720 430 320 290 360
SNA 526 820 490 370 330 410
SNA 528 960 570 430 390 480
SNA 530 1100 660 490 440 550
SNA 532 1300 780 580 520 650
SSNAD 511-609 350 200 155 135 170
SSNAD 512-610 400 250 180 160 200
SSNAD 513-611 450 270 200 175 220
SSNAD 515-612 500 300 225 200 250
SSNAD 516-613 600 370 270 240 300
SSNAD 517 700 410 300 270 340
SSNAD 518-615 800 480 360 320 400
SSNAD 519-616 820 500 370 330 410
SSNAD520-617 940 560 420 380 470
SSNAD 522-619 1100 660 490 430 540
SSNAD 524-620 1300 780 550 490 610
SSNAD 526 1500 880 660 590 740
SSNAD528 1700 1000 770 700 860
SSNAD 530 2000 1200 890 790 990
SSNAD 532 2350 1400 990 880 1100
- 41 -
Ø Bucha de Anéis de Guia Tiras Dimensões
Rolamento Reten- Tampa Peso
eixo Designação Fixação De
nº tores TP Kg.
mm completa Feltro
Desig. Qt d1 A A1 Ca D H H1 H2 J L N N1 G
SNA 505 TA- 1205 K H 205 FR 5/52 2

20 R20 TP 05 FI 05 20 67 46 25 52 71 40 19 130 165 20 13 3/8” 1,35
ATA-TC 2205 K H 305 FR 7/52 1
SNA 506 TA- 1206 K H 206 FR 8/62 2 3/8”
25 R25 TP 06 FI 06 25 77 52 32 62 87 50 22 150 185 22 13 1,90
ATA-TC 2206 K H 306 FR 6/62 2
1207 K H 207 FR 8,5/72 2 3/8”
SNA 507 TA-
30 2207 K H 307 FR 5,5/72 2 R30 TP 07 FI 07 30 82 52 34 72 92 50 22 150 185 20 13 2,00
ATA-TC
22207 CK H 307 FR 5,5/72 2
1208 K H 208 FR 10,5/80 2
SNA 508 TA-
35 2208 K H 308 FR 8/80 2 R35 TP 08 FI 08 35 85 60 39 80 106 60 25 170 205 20 15 1/2" 2,65
ATA-TC
22208 CK H 308 FR 8/80 2
1209 K H 209 FR 5,5/85 2 1/2"
SNA 509 TA-
40 2209 K H 309 FR 7/85 1 R40 TP 09 FI 09 40 85 60 30 85 109 60 25 170 205 20 15 2,90
ATA-TC
22209 CK H 309 FR 7/85 1
1210 K H 210 FR 10,5/90 2 1/2"
SNA 510 TA-
45 2210 K H 310 FR 9/90 2 R45 TP 10 FI 10 45 90 60 41 90 112 60 25 170 205 20 15 3,20
ATA-TC
22210 CK H 310 FR 9/90 2
1211 K H 211 FR 11,5/100 2
SNA 511 TA-
50 2211 K H 311 FR 9,5/100 2 R50 TP 11 FI 11 50 95 70 44 100 127 70 28 210 255 23 18 5/8” 4,35
ATA-TC
22211 CK H 311 FR 9,5/100 2
1212 K H 212 FR 13/110 2
SNA 512 TA-
55 2212 K H 312 FR 10/110 2 R55 TP 12 FI 12 55 105 70 48 110 133 70 30 210 255 23 18 5/8” 4,80
ATA-TC
22212 CK H 312 FR 10/110 2
1213 K H 213 FR 14/120 2
SNA 513 TA-
60 2213 K H 313 FR 10/120 2 R60 TP 13 FI 13 60 110 80 51 120 148 80 30 230 275 24 18 5/8” 5,75
ATA-TC
22213 CK H 313 FR 10/120 2
1215 K H 215 FR 15,5/130 2
SNA 515 TA-
65 2215 K H 315 FR 12,5/130 2 R65 TP 15 FI 15 65 115 80 56 130 154 80 30 230 280 26 18 5/8” 6,50
ATA-TC
22215 CK H 315 FR 12,5/130 2
1216 K H 216 FR 16/140 2
SNA 516 TA-
70 2216 K H 316 FR 12,5/140 2 R70 TP 16 FI 16 70 120 90 58 140 175 95 32 260 315 29 22 3/4" 9,0
ATA-TC
22216 CK H 316 FR 12,5/140 2
1217 K H 217 FR 16,5/150 2
SNA 517 TA-
75 2217 K H 317 FR 12,5/150 2 R75 TP 17 FI 17 75 125 90 61 150 181 95 32 260 320 30 22 3/4" 9,80
ATA-TC
22217 CK H 317 FR 12,5/150 2
1218 K H 218 FR 17,5/160 2
SNA 518 TA- 2218 K H 318 FR 12,5/160 2
80 R80 TP 18 FI 18 80 140 100 65 160 192 100 35 290 345 27 22 3/4" 12,5
ATA-TC 22218 CK H 318 FR 12,5/160 2
23218 CK H 2318 FR 12,5/160 1
1219 K H 219 FR 18/170 2
SNA 519 TA-
85 2219 K H 319 FR 12,5/170 2 R85 TP 19 FI 19 85 145 100 68 170 209 112 35 290 345 27 22 3/4" 14,0
ATA-TC
22219 CK H 319 FR 12,5/170 2
1220 K H 220 FR 18/180 2
SNA 520 TA- 2220 K H 320 FR 12/180 2
90 R90 TP 20 FI 20 90 160 110 70 180 215 112 40 320 380 32 26 7/8” 17,0
ATA-TC 22220 CK H 320 FR 12/180 2
23220 CK H 2320 FR 9,7/180 1
1222 K H 222 FR 21/200 2
SNA 522 TA- 2222 K H 322 FR 13,5/200 2
100 R100 TP 22 FI 22 100 175 120 80 200 239 125 45 350 410 32 26 7/8” 21,0
ATA-TC 22222 CK H 322 FR 13,5/200 2
23222 CK H 2322 FR 10,2/200 1
SNA 524 TA- 22224 CK H 3124 FR 14/215 2
110 R110 TP 24 FI 24 110 185 120 86 215 271 140 45 350 410 32 26 7/8” 24,5
ATA-TC 23224 CK H 2324 FR 10/215 1
SNA 526 TA- 22226 CK H 3126 FR 13/230 2
115 R115 TP 26 FI 26 115 190 130 90 230 290 150 50 380 445 35 28 1” 32,5
ATA-TC 23226 CK H 2326 FR 10/230 1
SNA 528 TA- 22228 CK H 3128 FR 15/250 2
125 R125 TP 28 FI 28 125 205 150 98 250 302 150 50 420 500 42 35 1 1/4" 42,5
ATA-TC 23228 CK H 2328 FR 10/250 1
SNA 530 TA- 22230 CK H 3130 FR 16,5/270 2
135 R135 TP 30 FI 30 135 220 160 106 270 323 160 60 450 530 42 35 1 1/4" 50
ATA-TC 23230 CK H 2330 FR 10/270 1
SNA 532 TA- 22232 CK H 3132 FR 17/290 2
140 R140 TP 32 FI 32 140 235 160 114 290 344 170 60 470 550 42 35 1 1/4" 57
ATA-TC 23232 CK H 2332 FR 10/290 1
OBS: TA = 2 Retentores
ATA = 1 Retentor + 1 Tampa TP
TS = Labirintos
- 42 -
Ø Bucha de Anéis de Guia Tiras Dimensões
eixo Designação Fixação De
nº tores TP Kg.
mm completa Feltro
Desig. Qt d1 A A1 Ca D H H1 H2 J L N N1 G
SNA 605 TA- 1305 K H 305 FR 7,5/62 2

20 R20 TP 05 FI 05 20 77 52 32 62 87 50 22 150 185 22 13 3/8” 1,9
ATA-TC 2305 K H 2305 FR 8/62 1
SNA 606 TA- 1306 K H 306 FR 7,5/72 2 3/8”
25 R25 TP 06 FI 06 25 82 52 34 72 92 50 22 150 185 20 13 2,0
ATA-TC 2306 K H 2306 FR 7/72 1
SNA 607 TA- 1307 K H 307 FR 9/80 2 1/2”
30 R30 TP 07 FI 07 30 85 60 39 80 106 60 25 170 205 20 15 2,65
ATA-TC 2307 K H 2307 FR 8/80 1
1308 K H 308 FR 9/90 2
SNA 608 TA- 2308 K H 2308 FR 8/90 1
35 R35 TP 08 FI 08 35 90 60 41 90 112 60 25 170 205 20 15 1/2" 2,90
ATA-TC 21308 CK H 308 FR 9/90 2
22308 CK H 2308 FR 8/90 1
1309 K H 309 FR 9,5/100 2 5/8"
SNA 609 TA- 2309 K H 2309 FR 8/100 1
40 R40 TP 09 FI 09 40 95 70 44 100 127 70 28 210 255 23 18 4,35
ATA-TC 21309 CK H 309 FR 9,5/100 2
22309 CK H 2309 FR 8/100 1
1310 K H 310 FR 10,5/110 2 5/8"
SNA 610 TA- 2310 K H 2310 FR 8/110 1
45 R45 TP 10 FI 10 45 105 70 48 110 133 70 30 210 255 23 18 4,80
ATA-TC 21310 CK H 310 FR 10,5/110 2
22310 CK H 2310 FR 8/110 1
1311 K H 311 FR 11/120 2
SNA 611 TA- 2311 K H 2311 FR 8/120 1
50 R50 TP 11 FI 11 50 110 80 51 120 148 80 30 230 275 24 18 5/8” 5,75
ATA-TC 21311 CK H 311 FR 11/120 2
22311 CK H 2311 FR 8/120 1
1312 K H 312 FR 12,5/130 2
SNA 612 TA- 2312 K H 2312 FR 10/130 1
55 R55 TP 12 FI 12 55 115 80 56 130 154 80 30 230 280 26 18 5/8” 6,50
ATA-TC 21312 CK H 312 FR 12,5/130 2
22312 CK H 2312 FR 10/130 1
1313 K H 313 FR 12,5/140 2
SNA 613 TA- 2313 K H 2313 FR 10/140 1
60 R60 TP 13 FI 13 60 120 90 58 140 175 95 32 260 315 29 22 3/4” 9,0
ATA-TC 21313 CK H 313 FR 12,5/140 2
22313 CK H 2313 FR 10/140 1
1315 K H 315 FR 14/160 2
SNA 615 TA- 2315 K H 2315 FR 10/160 1
65 R65 TP 15 FI 15 65 140 100 65 160 192 100 35 290 345 27 22 3/4” 12,5
ATA-TC 21315 CK H 315 FR 14/160 2
22315 CK H 2315 FR 10/160 1
1316 K H 316 FR 14,5/170 2
SNA 616 TA- 2316 K H 2316 FR 10/170 1
70 R70 TP 16 FI 16 70 145 100 68 170 209 112 35 290 345 27 22 3/4" 14,0
ATA-TC 21316 CK H 316 FR 14,5/170 2
22316 CK H 2316 FR 10/170 1
1317 K H 317 FR 14,5/180 2
SNA 617 TA- 2317 K H 2317 FR 10/180 1
75 R75 TP 17 FI 17 75 160 110 70 180 215 112 40 320 380 32 26 7/8" 17,0
ATA-TC 21317 CK H 317 FR 14,5/180 2
22317 CK H 2317 FR 10/180 1
SNA 619 TA-
85 22319 CK H 2319 FR 13/200 1 R85 TP 19 FI 19 85 175 120 80 200 239 125 45 350 410 32 26 7/8" 21,0
ATA-TC
SNA 620 TA-
90 22320 CK H 2320 FR 13/215 1 R90 TP 20 FI 20 90 185 120 86 215 271 140 45 350 410 32 26 7/8” 24,5
ATA-TC
TS = Labirintos
- 43 -
Ø Anéis de Guia Tiras Dimensões
eixo Designação De
nº tores TP Kg.
mm Feltro
Desig. Qt da d1 a1 A Ca D H H1 H2 J L N N1 G
1205 FR 5/52 2
25 SNA 205 TA-TC 2205 FR 7/52 1 R25 TP 05 FI 05 25 30 67 46 25 52 71 40 19 130 165 20 13 3/8” 1,35
22205 C FR 7/52 1
1206 FR 8/62 2
30 SNA 206 TA-TC 2206 FR 6/62 2 R30 TP 06 FI 06 30 35 77 52 32 62 87 50 22 150 185 22 13 3/8” 1,90
22206 C FR 6/62 2
1207 FR 8,5/72 2
35 SNA 207 TA-TC 2207 FR 11/72 1 R35 TP 07 FI 07 35 45 82 52 34 72 92 50 22 150 185 20 13 3/8” 2,00
22207 C FR 11/72 1
1208 FR 10,5/80 2
40 SNA 208 TA-TC 2208 FR 8/80 2 R40 TP 08 FI 08 40 50 85 60 39 80 106 60 25 170 205 20 15 1/2" 2,65
22208 C FR 8/80 2
1209 FR 11/85 1
45 SNA 209 TA-TC 2209 FR 7/85 1 R45 TP 09 FI 09 45 55 85 60 30 85 109 60 25 170 205 20 15 1/2" 2,70
22209 C FR 7/85 1
1210 FR 10,5/90 2
50 SNA 210 TA-TC 2210 FR 9/90 2 R50 TP 10 FI 10 50 60 90 60 41 90 112 60 25 170 205 20 15 1/2" 2,90
22210 C FR 9/90 2
1211 FR 11,5/100 2
55 SNA 211 TA-TC 2211 FR 9,5/100 2 R55 TP 11 FI 11 55 65 95 70 44 100 127 70 28 210 255 23 18 5/8” 4,35
22211 C FR 9,5/100 2
1212 FR 13/110 2
60 SNA 212 TA-TC 2212 FR 10/110 2 R60 TP 12 FI 12 60 70 105 70 48 110 133 70 30 210 255 23 18 5/8” 4,80
22212 C FR 10/110 2
1213 FR 14/120 2
65 SNA 213 TA-TC 2213 FR 10/120 2 R65 TP 13 FI 13 65 75 110 80 51 120 148 80 30 230 275 24 18 5/8” 5,75
22213 C FR 10/120 2
1215 FR 15,5/130 2
75 SNA 215 TA-TC 2215 FR 12,5/130 2 R75 TP 15 FI 15 75 85 115 80 56 130 154 80 30 230 280 26 18 5/8” 6,50
22215 C FR 12,5/130 2
1216 FR 16/140 2
80 SNA 216 TA-TC 2216 FR 12,5/140 2 R80 TP 16 FI 16 80 90 120 90 58 140 175 95 32 260 315 29 22 3/4" 9,0
22216 C FR 12,5/140 2
1217 FR 16,5/150 2
85 SNA 217 TA-TC 2217 FR 12,5/150 2 R85 TP 17 FI 17 85 95 125 90 61 150 181 95 32 260 320 30 22 3/4" 9,80
22217 C FR 12,5/150 2
1218 FR 17,5/160 2
2218 FR 12,5/160 2
90 SNA 218 TA-TC R90 TP 18 FI 18 90 100 140 100 65 160 192 100 35 290 345 27 22 3/4" 12,5
22218 C FR 12,5/160 2
23218 C FR 12,5/160 1
1219 FR 18/170 2
95 SNA 219 TA-TC 2219 FR 12,5/170 2 R95 TP 19 FI 19 95 110 145 100 68 170 209 112 35 290 345 27 22 3/4" 15,5
22219 C FR 12,5/170 2
1220 FR 18/180 2
2220 FR 12/180 2
100 SNA 220 TA-TC R100 TP 20 FI 20 100 115 160 110 70 180 215 112 40 320 380 32 26 7/8” 17,0
22220 C FR 12/180 2
23220 C FR 9,7/180 1
1222 FR 21/200 2
2222 FR 13,5/200 2
110 SNA 222 TA-TC R110 TP 22 FI 22 110 125 175 120 80 200 239 125 45 350 410 32 26 7/8” 21,0
22222 C FR 13,5/200 2
23222 C FR 10,2/200 1
22224 C FR 14/215 2
120 SNA 224 TA-TC R120 TP 24 FI 24 120 135 185 120 86 215 271 140 45 350 410 32 26 7/8” 24,5
23224 C FR 10/215 1
22226 C FR 13/230 2
130 SNA 226 TA-TC R130 TP 26 FI 26 130 145 190 130 90 230 290 150 50 380 445 35 28 1” 32,5
23226 C FR 10/230 1
22228 C FR 15/250 2 1
140 SNA 228 TA-TC R140 TP 28 FI 28 140 155 205 150 98 250 302 150 50 420 500 42 35 42,5
23228 C FR 10/250 1 1/4"
22230 C FR 16,5/270 2 1
150 SNA 230 TA-TC R150 TP 30 FI 30 150 165 220 160 106 270 323 160 60 450 530 42 35 50,5
23230 C FR 10/270 1 1/4"
22232 C FR 17/290 2 1
160 SNA 232 TA-TC R160 TP 32 FI 32 160 175 235 160 114 290 344 170 60 470 550 42 35 57,0
23232 C FR 10/290 1 1/4"
OBS: TC = 2 Tiras de feltro

TA = 2 Retentores
TS = Labirintos
- 44 -
Ø Anéis de Guia Tiras Dimensões
eixo Designação De
nº Desig. Qt tores TP da d1 A1 A Ca D H H1 H2 J L N N1 G Kg.
mm Feltro
1308 FR 9/90 2
SNA 308 TA- 2308 FR 8/90 1
40 R40 TP 08 FI 08 40 50 90 60 41 90 112 60 25 170 205 20 15 1/2" 2,90
TC 21308 C FR 9/90 2
22308 C FR 8/90 1
1309 FR 9,5/100 2 5/8"
SNA 309 TA- 2309 FR 8/100 1
45 R45 TP 09 FI 09 45 55 95 70 44 100 127 70 28 210 255 23 18 4,35
TC 21309 C FR 9,5/100 2
22309 C FR 8/100 1
1310 FR 10,5/110 2 5/8"
SNA 310 TA- 2310 FR 8/110 1
50 R50 TP 10 FI 10 50 60 105 70 48 110 133 70 30 210 255 23 18 4,80
TC 21310 C FR 10,5/110 2
22310 C FR 8/110 1
1311 FR 11/120 2
SNA 311 TA- 2311 FR 8/120 1
55 R55 TP 11 FI 11 55 65 110 80 51 120 148 80 30 230 275 24 18 5/8” 5,75
TC 21311 C FR 11/120 2
22311 C FR 8/120 1
1312 FR 12,5/130 2
SNA 312 TA- 2312 FR 10/130 1
60 R60 TP 12 FI 12 60 70 115 80 56 130 154 80 30 230 280 26 18 5/8” 6,50
TC 21312 C FR 12,5/130 2
22312 C FR 10/130 1
1313 FR 12,5/140 2
SNA 313 TA- 2313 FR 10/140 1
65 R65 TP 13 FI 13 65 75 120 90 58 140 175 95 32 260 315 29 22 3/4” 9,0
TC 21313 C FR 12,5/140 2
22313 C FR 10/140 1
1313 FR 13/150 2
SNA 314TA- 2313 FR 10/150 1
70 R70 TP 14 FI 14 70 80 125 90 61 150 181 95 32 260 320 30 22 3/4" 9,8
TC 21313 C FR 13/150 2
22313 C FR 10/150 1
1315 FR 14/160 2
SNA 315 TA- 2315 FR 10/160 1
75 R75 TP 15 FI 15 75 85 140 100 65 160 192 100 35 290 345 27 22 3/4” 12,5
TC 21315 C FR 14/160 2
22315 C FR 10/160 1
1316 FR 14,5/170 2
SNA 316 TA- 2316 FR 10/170 1
80 R80 TP 16 FI 16 80 90 145 100 68 170 209 112 35 290 345 27 22 3/4" 14,0
TC 21316 C FR 14,5/170 2
22316 C FR 10/170 1
1317 FR 14,5/180 2
SNA 317 TA- 2317 FR 10/180 1
85 R85 TP 17 FI 17 85 95 160 110 70 180 215 112 40 320 380 32 26 7/8" 17,0
TC 21317 C FR 14,5/180 2
22317 C FR 10/180 1
1319 FR 14,5/180 2
SNA 319 TA- 2319 FR 13/200 1
95 R90 TP 19 FI 19 95 110 175 120 80 200 239 125 45 350 410 32 26 7/8" 21,0
TC 21319 C FR 14,5/180 2
22319 C FR 13/200 1
1320 FR 19,5/215 2
SNA 320 TA- 2320 FR 13/215 1
100 R100 TP 20 FI 20 100 115 185 120 86 215 271 140 45 350 410 32 26 7/8” 24,5
TC 21320 C FR 19,5/215 2
22320 C FR 13/215 1
TS = Labirintos
- 45 -
Designação Anéis de Guia Componentes Dimensões
Bucha de
Ø eixo Caixa Completa Rolamento Peso
Caixa Fixação
mm (tipos de nº Vedação Vedação de Vedação Vedação Kg.
completa Tampa
Vedações) Desig. Qt de Feltro lábio duplo de anéis V de labirinto A A1 Ca Da H H1 H2 J L N N1 G
Cega
TC TG TA TS
SNH 505 1205 K H 205 FRB 5/52 2
20 SNH 505 TSNH 505 C TSNH 505 G TSNH 505 A TSNH 505 S ASNH 505 67 46 25 52 74 40 19 130 165 20 15 12 1,45
TG-TA-TC-TS 2205 K H 305 FRB 7/52 1
SNH 506 1206 K H 206 FRB 8/62 2
25 SNH 506-605 TSNH 506 C TSNH 506 G TSNH 506 A TSNH 506 S ASNH 506 77 52 32 62 89 50 22 150 185 20 15 12 2,00
TG-TA-TC-TS 2206 K H 306 FRB 6/62 2
1207 K H 207 FRB 8,5/72 2
SNH 507
30 2207 K SNH 507-606 H 307 FRB 5,5/72 2 TSNH 507 C TSNH 507 G TSNH 507 A TSNH 507 S ASNH 507 82 52 34 72 93 50 22 150 185 20 15 12 2,10
TG-TA-TC-TS
22207 K H 307 FRB 5,5/72 2
1208 K H 208 FRB 10,5/80 2
SNH 508
35 2208 K SNH 508-607 H 308 FRB 8/80 2 TSNH 508 C TSNH 508 G TSNH 508 A TSNH 508 S ASNH 508 85 60 39 80 107 60 25 170 205 20 15 12 2,65
TG-TA-TC-TS
22208 K H 308 FRB 8/80 2
1209 K H 209 FRB 5,5/85 2
SNH 509
40 2209 K SNH 509 H 309 FRB 7/85 1 TSNH 509 C TSNH 509 G TSNH 509 A TSNH 509 S ASNH 509 85 60 30 85 109 60 25 170 205 20 15 12 3,00
TG-TA-TC-TS
22209 K H 309 FRB 7/85 1
1210 K H 210 FRB 10,5/90 2
SNH 510
TG-TA-TC-TS
22210 K H 310 FRB 9/90 2
1211 K H 211 FRB 11,5/100 2
SNH 511
TG-TA-TC-TS
22211 K H 311 FRB 9,5/100 2
1212 K H 212 FRB 13/110 2
SNH 512
TG-TA-TC-TS
22212 K H 312 FRB 10/110 2
1213 K H 213 FRB 14/120 2
SNH 513
TG-TA-TC-TS
22213 K H 313 FRB 10/120 2
1215 K H 215 FRB 15,5/130 2
SNH 515
TG-TA-TC-TS
22215 K H 315 FRB 12,5/130 2
1216 K H 216 FRB 16/140 2
SNH 516
TG-TA-TC-TS
22216 K H 316 FRB 12,5/140 2
- 47 -
Bucha de
Caixa Fixação
completa Tampa
Cega
TC TG TA TS
1217 K H 217 FRB 16,5/150 2
SNH 517
75 2217 K SNH 517 H 317 FRB 12,5/150 2 TSNH 517 C TSNH 517 G TSNH 517 A TSNH 517 S ASNH 517 125 90 61 150 183 95 32 260 320 28 22 20 9,60
TG-TA-TC-TS
22217 K H 317 FRB 12,5/150 2
1218 K H 218 FRB 17,5/160 2
SNH 518 2218 K H 318 FRB 12,5/160 2
TG-TA-TC-TS 22218 K H 318 FRB 12,5/160 2
23218 K H 2318 FRB 12,5/160 1
1219 K H 219 FRB 18/170 2
SNH 519
TG-TA-TC-TS
22219 K H 319 FRB 12,5/170 2
1220 K H 220 FRB 18/180 2
SNH 520 2220 K H 320 FRB 12/180 2
TG-TA-TC-TS 22220 K H 320 FRB 12/180 2
23220 K H 2320 FRB 9,7/180 1
1222 K H 222 FRB 21/200 2
SNH 522 2222 K H 322 FRB 13,5/200 2
TG-TA-TC-TS 22222 K H 322 FRB 13,5/200 2
23222 K H 2322 FRB 10,2/200 1
SNH 524 22224 K H 3124 FRB 14/215 2
TG-TA-TC-TS 23224 K H 2324 FRB 10/215 1
SNH 526 22226 K H 3126 FRB 13/230 2
TG-TA-TC-TS 23226 K H 2326 FRB 10/230 1
SNH 528 22228 K H 3128 FRB 15/250 2
TG-TA-TC-TS 23228 K H 2328 FRB 10/250 1
SNH 530 22230 K H 3130 FRB 16,5/270 2
TG-TA-TC-TS 23230 K H 2330 FRB 10/270 1
SNH 532 22232 K H 3132 FRB 17/290 2
TG-TA-TC-TS 23232 K H 2332 FRB 10/290 1
- 48 -
Anéis de Guia Componentes Dimensões
Designação Bucha de
Ø eixo Rolamento Peso
Caixa Completa Caixa Fixação
mm nº Vedação Vedação de Vedação Vedação Kg.
(tipos de Vedações) completa Tampa
Desig. Qt de Feltro lábio duplo de anéis V de labirinto A A1 Ca Da H H1 H2 J L N N1 G
Cega
TC TG TA TS
SNH 605
TG-TA-TC-TS
SNH 606 1306 K H 306 FRB 7,5/72 2
TG-TA-TC-TS 2306 K H 2306 FRB 3,5/72 2
SNH 607 1307 K H 307 FRB 9/80 2
TG-TA-TC-TS 2307 K H 2307 FRB 4/80 2
1308 K H 308 FRB 9/90 2
SNH 608 2308 K H 2308 FRB 4/90 2
TG-TA-TC-TS 21308 K H 308 FRB 9/90 2
22308 K H 2308 FRB 4/90 2
1309 K H 309 FRB 9,5/100 2
SNH 609 2309 K H 2309 FRB 4/100 2
TG-TA-TC-TS 21309 K H 309 FRB 9,5/100 2
22309 K H2309 FRB 4/100 2
1310 K H 310 FRB 10,5/110 2
SNH 610 2310 K H 2310 FRB 4/110 2
TG-TA-TC-TS 21310 K H 310 FRB 10,5/110 2
22310 K H 2310 FRB 4/110 2
1311 K H 311 FRB 11/120 2
SNH 611 2311 K H 2311 FRB 4/120 2
TG-TA-TC-TS 21311 K H 311 FRB 11/120 2
22311 K H 2311 FRB 4/120 2
1312 K H 312 FRB 12,5/130 2
SNH 612 2312 K H 2312 FRB 5/130 2
TG-TA-TC-TS 21312 K H 312 FRB 12,5/130 2
22312 K H 2312 FRB 5/130 2
1313 K H 313 FRB 12,5/140 2
SNH 613 2313 K H 2313 FRB 5/140 2
TG-TA-TC-TS 21313 K H 313 FRB 12,5/140 2
22313 K H 2313 FRB 5/140 2
1315 K H 315 FRB 14/160 2
SNH 615 2315 K H 2315 FRB 5/160 2
TG-TA-TC-TS 21315 K H 315 FRB 14/160 2
22315 K H 2315 FRB 5/160 2
- 49 -
Bucha de
Caixa Fixação
completa Tampa
Cega
TC TG TA TS
1316 K H 316 FRB 14,5/170 2
SNH 616 2316 K H 2316 FRB 5/170 2
TG-TA-TC-TS 21316 K H 316 FRB 14,5/170 2
22316 K H 2316 FRB 5/170 2
1317 K H 317 FRB 14,5/180 2
SNH 617 2317 K H 2317 FRB 5/180 2
TG-TA-TC-TS 21317 K H 317 FRB 14,5/180 2
22317 K H 2317 FRB 5/180 2
SNH 619
TG-TA-TC-TS
SNH 620
TG-TA-TC-TS
- 50 -
Caixa
mm (tipos de nº Vedação Vedação Kg.
Vedações) Vedação Tampa
Desig. Qt de anéis V de labirinto A A1 Ca Da H H1 H2 J L N N1 G
de Feltro Cega
TA TS
1205 FRB 5/52 2
SNH 205
25 2205 SNH 505 FRB 7/52 1 2 FS 170 TSNH 205 A - ASNH 505 67 46 25 52 74 40 19 130 165 20 15 12 1,45
TA-TC
22205 FRB 7/52 1
1206 FRB 8/62 2
SNH 206
30 2206 SNH 506-605 FRB 6/62 2 2 FS 170 TSNH 206 A - ASNH 506 - 605 77 52 32 62 89 50 22 150 185 20 15 12 2,00
TA-TC
22206 FRB 6/62 2
1207 FRB 8,5/72 2
SNH 207
35 2207 SNH 507-606 FRB 5,5/72 2 2 FS 170 TSNH 207 A - ASNH 507 - 606 82 52 34 72 93 50 22 150 185 20 15 12 2,10
TA-TC
22207 FRB 5,5/72 2
1208 FRB 10,5/80 2
SNH 208
TA-TC
22208 FRB 8/80 2
1209 FRB 5,5/85 2
SNH 209
45 2209 SNH 509 FRB 7/85 1 4 FS 170 TSNH 209 A - ASNH 509 85 60 30 85 109 60 25 170 205 20 15 12 3,00
TA-TC
22209 FRB 7/85 1
1210 FRB 10,5/90 2
SNH 210
TA-TC
22210 FRB 9/90 2
1211 FRB 11,5/100 2
SNH 211
TA-TC
22211 FRB 9,5/100 2
1212 FRB 13/110 2
SNH 212
TA-TC
22212 FRB 10/110 2
1213 FRB 14/120 2
SNH 213
TA-TC
22213 FRB 10/120 2
1215 FRB 15,5/130 2
SNH 215
TA-TC
22215 FRB 12,5/130 2
1216 FRB 16/140 2
SNH 216
TA-TC
22216 FRB 12,5/140 2
- 51 -
Caixa
de Feltro Cega
TA TS
1217 FRB 16,5/150 2
SNH 217
85 2217 SNH 517 FRB 12,5/150 2 4 FS 170 TSNH 217 A - ASNH 517 125 90 61 150 183 95 32 260 320 28 22 20 9,60
TA-TC
22217 FRB 12,5/150 2
1218 FRB 17,5/160 2
SNH 218 2218 FRB 12,5/160 2
90 SNH 518-615 4 FS 170 TSNH 218 A - ASNH 518 - 615 140 100 65 160 193 100 35 290 345 28 22 20 12,6
TA-TC 22218 FRB 12,5/160 2
23218 FRB 12,5/160 1
1220 FRB 18/180 2
SNH 220 2220 FRB 12/180 2
100
TA-TS 22220
SNH 520-617
FRB 12/180 2 - TSNH 220 A - ASNH 520 - 617 160 110 70 180 215 112 40 320 380 32 26 24 16,7
23220 FRB 9,7/180 1
1222 FRB 21/200 2
SNH 222 2222 FRB 13,5/200 2
110
TA-TS 22222
SNH 522-619
FRB 13,5/200 2 - TSNH 222 A TSNH 222 TS ASNH 522 - 619 175 120 80 200 239 125 45 350 410 32 26 24 22,5
23222 FRB 10,2/200 1
1224 FRB 22/215 2
SNH 224
120
TA-TS
22224 SNH 524-620 FRB 14/215 2 - TSNH 224 A TSNH 224 TS ASNH 524 - 620 185 120 86 215 271 140 45 350 410 32 26 24 27,5
23224 FRB 10/215 1
1226 FRB 22/230 2
SNH 226
130
TA-TS
22226 SNH 526 FRB 13/230 2 - TSNH 226 A TSNH 226 TS ASNH 526 190 130 90 230 290 150 50 380 445 35 28 24 34,6
23226 FRB 10/230 1
SNH 228 22228 FRB 15/250 2
140
TA-TS 23228 FRB 10/250 1 - TSNH 228 A TSNH 228 TS ASNH 528 205 150 98 250 302 150 50 420 500 42 35 30 41,8
SNH 230 22230 FRB 16,5/270 2
150
SNH 232 22232 FRB 17/290 2
160
OBS: Para utilização das vedações TA é necessário a usinagem das laterais da caixa.
- 52 -
Caixa
de Feltro Cega
TA TS
1305 FRB 7,5/62 2
SNH 305
25 2305 SNH 506-605 FRB 4/62 2 - - TSNH 305 S - 77 52 32 62 89 50 22 150 185 20 15 12 2,00
TS
21305 FRB 7,5/62 2
1306 FRB 7,5/72 2
SNH 306
30 2306 SNH 507-606 FRB 3,5/72 2 - - TSNH 306 S ASNH 507 - 606 82 52 34 72 93 50 22 150 185 20 15 12 2,10
TS
21306 FRB 7,5/72 2
1307 FRB 9/80 2
SNH 307
35 2307 SNH 508-607 FRB 4/80 2 - - TSNH 307 S ASNH 508 - 607 85 60 39 80 107 60 25 170 205 20 15 12 2,65
TS
21307 FRB 9/80 2
1308 FRB 9/90 2
SNH 308 2308 FRB 4/90 2
40 SNH 510-608 - TSNH 308 A TSNH 308 S ASNH 510 - 608 90 60 41 90 113 60 25 170 205 20 15 12 3,00
TA-TS 21308 FRB 9/90 2
22308 FRB 4/90 2
1309 FRB 9,5/100 2
SNH 309 2309 FRB 4/100 2
TA-TS 21309 FRB 9,5/100 2
22309 FRB 4/100 2
1310 FRB 10,5/110 2
SNH 310 2310 FRB 4/110 2
TA-TS 21310 FRB 10,5/110 2
22310 FRB 4/110 2
1311 FRB 11/120 2
SNH 311 2311 FRB 4/120 2
TA-TS 21311 FRB 11/120 2
22311 FRB 4/120 2
1312 FRB 12,5/130 2
SNH 312 2312 FRB 5/130 2
TA-TS 21312 FRB 12,5/130 2
22312 FRB 5/130 2
1313 FRB 12,5/140 2
SNH 313 2313 FRB 5/140 2
TA-TS 21313 FRB 12,5/140 2
22313 FRB 5/140 2
- 53 -
Caixa
mm (tipos de nº Vedação Vedação Vedação Kg.
Vedações) Tampa
Desig. Qt de Feltro de anéis V de labirinto A A1 Ca Da H H1 H2 J L N N1 G
Cega
TC TA TS
1315 FRB 14/160 2
SNH 315 2315 FRB 5/160 2
75 SNH 518-615 - TSNH 315 S TSNH 315 S ASNH 518 - 615 140 100 65 160 193 100 35 290 345 28 22 20 12,6
TA-TS 21315 FRB 14/160 2
22315 FRB 5/160 2
1316 FRB 14,5/170 2
SNH 316 2316 FRB 5/170 2
TA-TS 21316 FRB 14,5/170 2
22316 FRB 5/170 2
1317 FRB 14,5/180 2
SNH 317 2317 FRB 5/180 2
TA-TS 21317 FRB 14,5/180 2
22317 FRB 5/180 2
1319 FRB 17,5/200 2
SNH 319 2319 FRB 6,5/200 2
TA-TS 21319 FRB 17,5/200 2
22319 FRB 6,5/200 2
1320 FRB 19,5/215 2
SNH 320 2320 FRB 6,5/215 2
TA-TS 21320 FRB 19,5/215 2
22320 FRB 6,5/215 2
- 54 -
Os mancais destas séries são providos de labirintos axiais e têm sua eficiência comprovada para
trabalhar sob condições severas de carga e em locais expostos a agentes externos poluidores.
Os rolamentos utilizados nestas séries foram selecionados de forma a proporcionar uma capacidade de
carga condizente com a robustez da caixa e de fácil aquisição no mercado.
Série SBP
São caixas bi-partidas, com tampas laterais e possuem 4 furos na base para os parafusos de fixação.
Para eixos de até 90 mm podem ser fornecidas, a pedido, com dois furos na base e a sua designação
passa a ser SBPD.
Estas caixas alojam rolamentos auto-compensadores de rolos com furo cônico, montados sobre o eixo
com bucha de fixação.
Suas principais dimensões são em polegadas, intercambiáveis com as caixas do tipo SAF.
Série SBPC
Possuem as mesmas características da série anterior, porém alojam rolamentos auto-compensadores
de rolos de furo cilíndrico, para montagem direta sobre o eixo. Para eixos de até 90 mm podem ser
fornecidos com 2 furos na base e a sua designação passa a ser SBPCD.
Série SBM
Possuem as mesmas características da série SBP, porém suas principais dimensões são em
milímetros, intercambiáveis com as caixas SN e SD. Para eixo de até 140 mm possuem 2 furos na
base para os parafusos de fixação e acima desse diâmetro 4 furos.
Série SAI
Caixas inteiriças que alojam rolamentos auto-compensadores de rolos de furo cônico, montados sobre
o eixo com buchas de fixação. Para eixo de até 140 mm possuem 2 furos na base e acima desse
diâmetro 4 furos.
Série STM
Caixas tensoras que alojam rolamentos auto-compensadores de rolos de furo cônico, montados sobre
o eixo com buchas de fixação.
Todas as séries apresentadas são executadas em 4 opções:

LP – mancal livre-passante
BP – mancal bloqueado passante
BC – mancal bloqueado cego
LC – mancal livre cego
OBS: para solicitar a fabricação destas caixas em ferro nodular é necessário acrescentar o prefixo N a
designação da caixa (ex: NSBP).
- 64 -
Cargas admissíveis nas caixas
Séries SBP, SBPC, SBM e SAI
Em aplicações em que as caixas devam suportar cargas em direções diferentes da normal a sua base,
é conveniente verificar a capacidade de carga das caixas e a dos parafusos que unem seus
componentes. Uma carga (carga de ruptura) que age na caixa num determinado sentido é indicada
conforme mostrado na figura e os valores se encontram na tabela abaixo.
Limite de escoamento
Carga de ruptura
para os parafusos
Caixa para as caixas (kN)
de união (kN)
P 55º P90º P120º P150º P180º Q120º Q150º Q180º
08 150 90 67 60 75 160 88 80
09 160 96 72 64 80 160 88 80
10 190 114 85 76 95 160 88 80
11 220 132 99 88 110 240 132 120
12 240 144 108 96 120 240 132 120
13 260 156 117 104 130 240 132 120
15 280 168 126 112 140 240 132 120
16 320 192 144 128 160 440 242 220
17 360 216 162 144 180 440 242 220
18 380 228 171 152 190 440 242 220
19 420 252 189 168 210 440 242 220
20 480 288 216 192 240 600 330 300
22 620 372 279 248 310 600 330 300
24 760 456 342 304 380 600 330 300
26 920 552 414 368 460 1100 605 550
28 1100 660 495 440 550 1100 605 550
30 1300 780 585 520 650 1100 605 550
32 1600 960 720 640 800 1100 605 550
34 1700 1020 765 680 850 1500 825 750
36 1900 1140 855 760 950 1500 825 750
38 2200 1320 990 880 1100 2000 1100 1000
40 2600 1560 1170 1040 1300 2000 1100 1000
44 3200 1920 1440 1280 1600 2000 1100 1000
48 3400 2040 1530 1360 1700 2000 1100 1000
52 3800 2280 1710 1520 1900 2000 1100 1000
56 4000 2400 1800 1600 2000 3200 1760 1600
60 4800 2880 2160 1920 2400 3200 1760 1600
64 5600 3360 2520 2240 2800 3200 1760 1600
68 6000 3600 2700 2400 3000 3200 1760 1600
72 6400 3840 2880 2560 3200 3200 1760 1600
76 6800 4080 3060 2720 3400 3200 1760 1600
- 56 -
Diâmetro do Mancal Bucha Dimensões
eixo h9/IT5 Completo Rolamento de Peso
(caixa + Caixa
mm pol completa H E A B F L N M P S V C
+ bucha)
1 7/16” SBP 09-107 SBP 097 22209 CK HA 309
(1/2”)
1 1/2” SBP 09-108 SBP 098 22209 CK HE 309 57,1 168 210 60 30,2 102 48 54 117
3/8”
22 29 5,6
40 SBP 09-40 SBP 09 22209 CK H 309
1 11/16” SBP 10-111 SBP 101 22210 CK HA 310
(1/2”)
1 3/4” SBP 10-112 SBP 102 22210 CK HE 310 63,5 171 210 60 30,2 108 51 57 127
3/8”
25 29 6,0
45 SBP 10-45 SBP 10 22210 CK H 310
15
1 /16” SBP 11-115 SBP 115 22211 CK HA 311
(5/8”)
50 SBP 11-50 SBP 11 22211 CK H 311 69,8 194 244 70 35 111 54 57 143
1/2”
25 32 8,5
2” SBP 11-200 SBP 110 22211 CK HE 311
2 3/16” SBP 13-203 SBP 133 22213 CK HA 313
(5/8”)
2 1/4” SBP 13-204 SBP 134 22213 CK HE 313 76,2 224 279 79 39,7 117 54 63 162 25 35 11
1/2”
60 SBP 13-60 SBP 13 22213 CK H 313
2 7/16” SBP 15-207 SBP 157 22215 CK HA 315
(5/8”)
2 1/2” SBP 15-208 SBP 158 22215 CK HE 315 82,6 232 286 79 47,6 130 60 70 171 29 38 13
1/2”
65 SBP 15-65 SBP 15 22215 CK H 315
2 11/16” SBP 16-211 SBP 161 22216 CK HA 316
(3/4”)
2 3/4” SBP 16-212 SBP 162 22216 CK HE 316 88,9 262 330 89 54 143 67 76 187 32 41 19
5/8”
70 SBP 16-70 SBP 16 22216 CK H 316
15
2 /16” SBP 17-215 SBP 175 22217 CK HA 317
(3/4”)
75 SBP 17-75 SBP 17 22217 CK H 317 95,2 265 330 89 54 143 67 76 197
5/8”
32 44 20
3” SBP 17-300 SBP 170 22217 CK HE 317
80 SBP 18-80 SBP 18 22218 CK H 318
3 (3/4”)
3 /16” SBP 18-303 SBP 183 22218 CK HA 318 101,6 279 349 98 54 156 73 83 210 35 48 24
5/8”
3 1
/4” SBP 18-304 SBP 184 22218 CK HE 318
7
3 /16” SBP 20-307 SBP 207 22220 CK HA 320
1 (7/8”)
3 /2” SBP 20-308 SBP 208 22220 CK HE 320 114,3 314 387 111 60,3 171 76 95 238
3/4”
38 54 34
90 SBP 20-90 SBP 20 22220 CK H 320
11
3 /16” SBP 22-311 SBP 221 22222 CK HS 322*
100 SBP 22-100 SBP 22 22222 CK H 322
15 125,4 344 419 121 69,8 178 79 99 257 3/4” 41 57 44
3 /16” SBP 22-315 SBP 225 22222 CK HA 322
4” SBP 22-400 SBP 220 22222 CK HE 322
4 3/16” SBP 24-403 SBP 243 22224 CK HA 3124
4 1/4” SBP 24-404 SBP 244 22224 CK HE 3124 133,3 352 419 121 69,8 203 92 111 273 3/4” 44 60 51
110 SBP 24-110 SBP 24 22224 CK H 3124
4 7/16” SBP 26-407 SBP 267 22226 CK HA 3126
4 1/2” SBP 26-408 SBP 268 22226 CK HE 3126 152,4 389 467 140 82,6 213 99 114 302 7/8” 48 63 70
115 SBP 26-115 SBP 26 22226 CK H 3126
125 SBP 28-125 SBP 28 22228 CK H 3128
4 15/16” SBP 28-415 SBP 285 22228 CK HA 3128 152,4 421 511 149 85,7 219 102 117 311 1” 51 67 77
5” SBP 28-500 SBP 280 22228 CK HE 3128
5 3/16” SBP 30-503 SBP 303 22230 CK HA 3130
5 1/4” SBP 30-504 SBP 304 22230 CK HE 3130 160,3 448 540 159 95,2 232 108 124 327 1” 51 73 89
135 SBP 30-135 SBP 30 22230 CK H 3130
5 7/16” SBP 32-507 SBP 327 22232 CK HA 3132
5 1/2” SBP 32-508 SBP 328 22232 CK HE 3132 169,9 465 559 159 95,2 254 117 137 349 1” 51 76 108
140 SBP 32-140 SBP 32 22232 CK H 3132
150 SBP 34-150 SBP 34 22234 CK H 3134
5 15/16” SBP 34-515 SBP 345 22234 CK HA 3134 179,4 521 629 171 107,9 260 117 143 371 1” 54 79 128
6” SBP 34-600 SBP 340 22234 CK HE 3134
6 7/16” SBP 36-607 SBP 367 22236 CK HA 3136
6 1/2” SBP 36-608 SBP 368 22236 CK HE 3136 190,5 565 679 181 117,5 264 121 143 387 1” 54 79 149
160 SBP 36-160 SBP 36 22236 CK H 3136
* Buchas Especiais
- 57 -
Diâmetro do Mancal Dimensões
eixo Completo Bucha
Rolamento
(caixa + Caixa de Fixação Peso
rolamento nº Kg.
mm pol compl. H E A B F L N M P S V C
+ bucha)
170 SBP 38-170 SBP 38 22238 CK H 3138
1 1/4"
6 3/4” SBP 38-612 SBP 382 22238 CK HE 3138 200,0 584 711 190 114,3 273 130 143 410 60 86 173
6 15/16” SBP 38-615 SBP 385 22238 CK HA 3138
7” SBP 40-700 SBP 400 22240 CK HE 3140
1 1/4"
180 SBP 40-180 SBP 40 22240 CK H 3140 209,6 603 749 203 127,0 286 137 149 432 60 89 197
3 SBP 40-703 SBP 403 22240 CK HA 3140
7 /16”
7 1/2” SBP 44-708 SBP 448 22244 CK HE 3144* 1
1 /2”
200 SBP 44-200 SBP 44 22244 CK H 3144 241,3 668 832 222 133,3 311 143 168 492 70 95 274
7 15/16” SBP 44-715 SBP 445 22244 CK HA 3144*
8 7/16” SBP 48-807 SBP 487 23048 CK HA 3048* 1
8 1/2” SBP 48-808 SBP 488 23048 CK HE 3048* 209,6 603 749 203 127,0 289 124 165 438
1 /4” 60 92 181
220 SBP 48-220 SBP 48 23048 CK H 3048
7
9 /16” SBP 52-907 SBP 527 23052 CK HA 3052* 1
1 /2”
240 SBP 52-240 SBP 52 23052 CK H 3052 241,3 668 832 222 133,3 305 130 175 498 70 98 250
1 SBP 52-908 SBP 528 23052 CK HE 3052*
9 /2”
9 15/16” SBP 56-915 SBP 565 23056 CK HA 3056* 1
10” SBP 56-1000 SBP 560 23056 CK HE 3056* 241,3 668 832 222 133,3 314 133 181 511
1 /2” 70 105 253
260 SBP 56-260 SBP 56 23056 CK H 3056
10 15/16” SBP 60-1015 SBP 605 23060 CK HA 3060* 5
11” SBP 60-1100 SBP 600 23060 CK HE 3060* 304,8 841 972 375 228,6 333 143 190 584
1 /8” 86 111 425
280 SBP 60-280 SBP 60 23060 CK H 3060
11 7/16” SBP 64-1107 SBP 647 23064 CAK HA 3064* 5
11 1/2” SBP 64-1108 SBP 648 23064 CAK HE 3064* 304,8 841 972 375 228,6 355 152 203 594
1 /8” 86 117 445
300 SBP 64-300 SBP 64 23064 CAK H 3064
12” SBP 68-1200 SBP 680 23068 CAK HE 3068* 7
12 7/16” SBP 68-1207 SBP 687 23068 CAK HA 3068* 304,8 832 991 387 254,0 381 165 216 632
1 /8” 108 127 556
320 SBP 68-320 SBP 68 23068 CAK H 3068
12 15/16” SBP 72-1215 SBP 725 23072 CAK HA 3072* 7
13” SBP 72-1300 SBP 720 23072 CAK HE 3072* 325,4 908 1060 400 266,7 384 168 216 660
1 /8” 114 127 620
340 SBP 72-340 SBP 72 23072 CAK H 3072
15
13 /16” SBP 76-1315 SBP 765 23076 CAK HA 3076* 7
14” SBP 76-1400 SBP 760 23076 CAK HE 3076* 325,4 908 1060 400 266,7 390 168 222 670
1 /8” 114 130 635
360 SBP 76-360 SBP 76 23076 CAK H 3076
* Buchas Especiais
- 58 -
Mancal Completo Peso
Pol mm Caixa Rolamento Nº
(caixa + rolamento + porca c/arruela trava) H E A B F L N M P S V C Kg.
d2 d1 d2 d1 d
2 1/8” 1 11/16” 54 42,9 45 m5 SBPC 09-45 SBPC 09 22209 C 57,1 168 210 60 30,2 102 48 54 117 (1/2”) 3/8” 22 29 5,2
2 3/8” 1 7/8” 60,3 47,6 50 m5 SBPC 10-50 SBPC 10 22210 C 63,5 171 210 60 30,2 108 51 57 127 (1/2”) 3/8” 25 29 5,7
2 9/16” 2 1/16” 65,1 52,4 55 m5 SBPC 11-55 SBPC 11 22211 C 69,8 194 244 70 35 111 54 57 143 (5/8”) 1/2" 25 32 8,2
3 1/16” 2 7/16” 77,8 61,9 65 m5 SBPC 13-65 SBPC 13 22213 C 76,2 224 279 79 39,7 117 54 63 162 (5/8”) 1/2" 25 35 10,9
3 7/16” 2 13
/16” 87,3 71,4 75 m6 SBPC 15-75 SBPC 15 22215 C 82,6 232 286 79 47,6 130 60 70 171 (5/8”) 1/2" 29 38 12
3 5/8” 3“ 92,1 76,2 80 m6 SBPC 16-80 SBPC 16 22216 C 88,9 262 330 89 54 143 67 76 187 (3/4”) 5/8” 32 41 17,6
3 15
/16” 3 3/16” 100 81 85 m6 SBPC 17-85 SBPC 17 22217 C 95,2 265 330 89 54 143 67 76 197 (3/4”) 5/8” 32 44 18,9
4 1/8” 3 3/8” 104,8 85,7 90 m6 SBPC 18-90 SBPC 18 22218 C 101,6 279 349 98 54 156 73 83 210 (3/4”) 5/8” 35 48 22,9
4 1/2” 3 13
/16” 114,3 96,8 100 m6 SBPC 20-100 SBPC 20 22220 C 114,3 314 387 111 60,3 171 76 95 238 (7/8”) 3/4" 38 54 31,7
4 7/8” 4 3/16” 123,8 106,4 110 n6 SBPC 22-110 SBPC 22 22222 C 125,4 344 419 121 69,8 178 79 99 257 3/4” 41 57 42,1
5 5/16” 4 9/16” 134,9 115,9 120 n6 SBPC 24-120 SBPC 24 22224 C 133,3 352 419 121 69,8 203 92 111 273 3/4" 44 60 47,8
5 7/8” 4 15
/16” 149,2 125,4 130 n6 SBPC 26-130 SBPC 26 22226 C 152,4 389 467 140 82,6 213 99 114 302 7/8” 48 63 64,9
6 1/4" 5 5/16” 158,7 134,9 140 n6 SBPC 28-140 SBPC 28 22228 C 152,4 421 511 149 85,7 219 102 117 311 1” 51 67 71,1
6 5/8” 5 3/4" 168,3 146 150 p6 SBPC 30-150 SBPC 30 22230 C 160,3 448 540 159 95,2 232 108 124 327 1” 51 73 83
7” 6 1/16” 177,8 154 160 p6 SBPC 32-160 SBPC 32 22232 C 169,9 465 559 159 95,2 254 117 137 349 1” 51 76 97,4
7 7/16” 6 7/16” 188,9 163,5 170 p6 SBPC 34-170 SBPC 34 22234 C 179,4 521 629 171 107,9 260 117 143 371 1” 54 79 117,1
13
7 /16” 6 7/8” 198,4 174,6 180 p6 SBPC 36-180 SBPC 36 22236 C 190,5 565 679 181 117,5 264 121 143 387 1” 54 79 137,6
8 3/8” 7 1/4" 212,7 184,1 190 p6 SBPC 38-190 SBPC 38 22238 C 200,0 584 711 190 114,3 273 130 143 410 1 1/4" 60 86 158,8
3 5 SBPC 40
8 /4" 7 /8” 222,2 193,7 200 p6 SBPC 40-200 22240 C 209,6 603 749 203 127 286 137 149 432 1 1/4" 60 89 182
9 9/16” 8 5/16” 242,9 211,1 220 p6 SBPC 44-220 SBPC 44 22244 C 241,3 668 832 222 133,3 311 143 168 492 1 1/2” 70 95 163
10 1/2" 9 3/16” 266,7 233,4 240 p6 SBPC 48-240 SBPC 48 23048 C 209,6 603 749 203 127 289 124 165 438 1 1/4" 60 92 255
11 1/4" 9 15
/16” 285,7 252,4 260 p6 SBPC 52-260 SBPC 52 23052 C 241,3 668 832 222 133,3 305 130 175 498 1 1/2" 70 98 229
12” 10 3/4" 304,8 273 280 p6 SBPC 56-280 SBPC 56 23056 C 241,3 668 832 222 133,3 314 133 181 511 1 1/2" 70 105 230
1 SBPC 60
13” 11 /2" 330,2 292,1 300 r6 SBPC 60-300 23060 C 304,8 841 972 375 228,6 333 143 190 584 1 5/8” 86 111 395
- 59 -
eixo h9/IT5 Completo Bucha de
Rolamento Peso
rolamento nº Kg.
mm pol completa H E A B F L N M P S V C
+ bucha)
1 1/4" SBM 08-104 SBM 084 22208 CK HE 308
1 3/8" SBM 08-106 SBM 086 22208 CK HS 308 60 170 205 60 96 44 52 118 1/2" 25 26 5,5
35 SBM 08-35 SBM 08 22208 CK H 308
1 7/16” SBM 09-107 SBM 097 22209 CK HA 309
1 1/2” SBM 09-108 SBM 098 22209 CK HE 309 60 170 205 60 104 48 56 122 1/2” 25 28 5,8
40 SBM 09-40 SBM 09 22209 CK H 309
11
1 /16” SBM 10-111 SBM 101 22210 CK HA 310
1 3/4” SBM 10-112 SBM 102 22210 CK HE 310 60 170 205 60 108 50 58 124 1/2” 25 28 6,0
45 SBM 10-45 SBM 10 22210 CK H 310
15
1 /16” SBM 11-115 SBM 115 22211 CK HA 311
50 SBM 11-50 SBM 11 22211 CK H 311 70 210 255 70 110 52 58 142 5/8” 28 30 9,0
2” SBM 11-200 SBM 110 22211 CK HE 311
2 1/8" SBM 12-202 SBM 122 22212 CK HS 312*
70 210 255 70 112 52 60 148 5/8” 30 34 10
55 SBM 12-55 SBM 12 22212 CK H 312
3
2 /16” SBM 13-203 SBM 133 22213 CK HA 313
2 1/4” SBM 13-204 SBM 134 22213 CK HE 313 80 230 275 80 118 54 64 162 5/8” 30 36 12
60 SBM 13-60 SBM 13 22213 CK H 313
7
2 /16” SBM 15-207 SBM 157 22215 CK HA 315
2 1/2” SBM 15-208 SBM 158 22215 CK HE 315 80 230 280 80 130 60 70 168 5/8” 30 38 13
65 SBM 15-65 SBM 15 22215 CK H 315
2 11/16” SBM 16-211 SBM 161 22216 CK HA 316
2 3/4” SBM 16-212 SBM 162 22216 CK HE 316 95 260 315 90 146 68 78 194 3/4" 32 42 19
70 SBM 16-70 SBM 16 22216 CK H 316
15
2 /16” SBM 17-215 SBM 175 22217 CK HA 317
75 SBM 17-75 SBM 17 22217 CK H 317 95 260 320 90 146 68 78 198 3/4" 32 44 21
3” SBM 17-300 SBM 170 22217 CK HE 317
80 SBM 18-80 SBM 18 22218 CK H 318
3 3/16” SBM 18-303 SBM 183 22218 CK HA 318 100 290 345 100 154 72 82 208 3/4" 35 46 25
3 1/4" SBM 18-304 SBM 184 22218 CK HE 318
3 1/4" SBM 19-304 SBM 194 22219 CK HE 319
112 290 345 100 164 74 90 224 3/4" 35 50 29
85 SBM 19-85 SBM 19 22219 CK H 319
7
3 /16” SBM 20-307 SBM 207 22220 CK HA 320
3 1/2” SBM 20-308 SBM 208 22220 CK HE 320 112 320 380 110 172 76 96 234 7/8” 40 54 35
90 SBM 20-90 SBM 20 22220 CK H 320
11
3 /16” SBM 22-311 SBM 221 22222 CK HS 322*
100 SBM 22-100 SBM 22 22222 CK H 322
15 125 350 410 120 180 80 100 258 7/8” 45 58 43
3 /16” SBM 22-315 SBM 225 22222 CK HA 322
4” SBM 22-400 SBM 220 22222 CK HE 322
4 3/16” SBM 24-403 SBM 243 22224 CK HA 3124
4 1/4” SBM 24-404 SBM 244 22224 CK HE 3124 140 350 410 120 202 92 110 280 7/8” 45 60 51
110 SBM 24-110 SBM 24 22224 CK H 3124
4 7/16” SBM 26-407 SBM 267 22226 CK HA 3126
4 1/2” SBM 26-408 SBM 268 22226 CK HE 3126 150 380 445 130 214 98 116 300 1” 50 64 71
115 SBM 26-115 SBM 26 22226 CK H 3126
125 SBM 28-125 SBM 28 22228 CK H 3128
4 15/16” SBM 28-415 SBM 285 22228 CK HA 3128 150 420 500 150 216 100 116 308 1 1/4" 50 68 78
5” SBM 28-500 SBM 280 22228 CK HE 3128
5 3/16” SBM 30-503 SBM 303 22230 CK HA 3130
5 1/4” SBM 30-504 SBM 304 22230 CK HE 3130 160 450 530 160 234 110 124 328 1 1/4" 60 74 91
135 SBM 30-135 SBM 30 22230 CK H 3130
7
5 /16” SBM 32-507 SBM 327 22232 CK HA 3132
5 1/2” SBM 32-508 SBM 328 22232 CK HE 3132 170 470 550 160 256 118 138 348 1 1/4" 60 76 111
140 SBM 32-140 SBM 32 22232 CK H 3132
* Buchas Especiais
- 60 -
eixo Completo Bucha
Rolamento
rolamento nº Kg.
+ bucha)
150 SBM 34-150 SBM 34 23134 CK H 3134
5 15/16” SBM 34-515 SBM 345 23134 CK HA 3134 170 430 510 180 100 258 116 142 348 1” 70 80 124
6” SBM 34-600 SBM 340 23134 CK HE 3134
6 7/16” SBM 36-607 SBM 367 23136 CK HA 3136
6 1/2” SBM 36-608 SBM 368 23136 CK HE 3136 180 450 530 190 110 262 116 146 368 1” 75 86 138
160 SBM 36-160 SBM 36 23136 CK H 3136
170 SBM 38-170 SBM 38 23138 CK H 3138
1"
6 3/4” SBM 38-612 SBM 382 23138 CK HE 3138 190 480 560 210 120 274 122 152 388 80 92 162
6 15/16” SBM 38-615 SBM 385 23138 CK HA 3138
7” SBM 40-700 SBM 400 23140 CK HE 3140
1 1/4"
180 SBM 40-180 SBM 40 23140 CK H 3140 210 510 610 230 130 286 130 156 422 85 96 201
3 SBM 40-703 SBM 403 23140 CK HA 3140
7 /16”
7 1/2” SBM 44-708 SBM 448 23144 CK HE 3144*
200 SBM 44-200 SBM 44 23144 CK H 3144 220 540 640 240 140 312 138 174 448 1 1/4" 90 102 240
7 15/16” SBM 44-715 SBM 445 23144 CK HA 3144*
8 7/16” SBM 48-807 SBM 487 23148 CK HA 3148*
8 1/2” SBM 48-808 SBM 488 23148 CK HE 3148* 240 600 700 260 150 316 142 174 490 1 1/4" 95 106 317
220 SBM 48-220 SBM 48 23148 CK H 3148
9 7/16” SBM 52-907 SBM 527 23152 CK HA 3152* 1
1 /2”
240 SBM 52-240 SBM 52 23152 CK H 3152 260 650 770 280 160 338 152 186 530 100 118 412
1 SBM 52-908 SBM 528 23152 CK HE 3152*
9 /2”
9 15/16” SBM 56-915 SBM 565 23156 CK HA 356* 1
10” SBM 56-1000 SBM 560 23156 CK HE 3156* 280 670 790 280 160 344 154 190 560
1 /2” 105 120 480
260 SBM 56-260 SBM 56 23156 CK H 3156
15 1
10 /16” SBM 60-1015 SBM 605 23160 CK HA 3160* 1 /2”
11” SBM 60-1100 SBM 600 23160 CK HE 3160* 300 710 830 310 190 374 164 210 600 110 134 580
280 SBM 60-280 SBM 60 23160 CK H 3160
7 1
11 /16” SBM 64-1107 SBM 647 23164 CAK HA 3164* 1 /2”
11 1/2” SBM 64-1108 SBM 648 23164 CAK HE 3164* 320 750 880 330 200 412 182 230 640 115 144 692
300 SBM 64-300 SBM 64 23164 CAK H 3164
12” SBM 68-1200 SBM 680 23168 CAK HE 3168* 7
12 7/16” SBM 68-1207 SBM 687 23168 CAK HA 3168* 350 840 1000 350 210 454 196 258 700
1 /8” 120 168 864
320 SBM 68-320 SBM 68 23168 CAK H 3168
12 15/16” SBM 72-1215 SBM 725 23172 CAK HA 3172* 7
13” SBM 72-1300 SBM 720 23172 CAK HE 3172* 360 860 1020 370 220 458 196 262 720
1 /8” 125 172 930
340 SBM 72-340 SBM 72 23172 CAK H 3172
13 15/16” SBM 76-1315 SBM 765 23176 CAK HA 3176* 7
14” SBM 76-1400 SBM 760 23176 CAK HE 3176* 370 880 1040 390 230 464 198 266 740
1 /8” 130 174 1000
360 SBM 76-360 SBM 76 23176 CAK H 3176
* Buchas Especiais
- 61 -
eixo h9/IT5 Completo Bucha de
Rolamento Peso
rolamento nº completa
Kg.
mm pol H E A B F L N M P S V C
+ bucha)
1 7/16” SAI 09-107 SAI 097 22209 CK HA 309
1 1/2” SAI 09-108 SAI 098 22209 CK HE 309 55 165 210 55 112 52 60 115 1/2” 28 28 6,5
40 SAI 09-40 SAI 09 22209 CK H 309
1 11/16” SAI 10-111 SAI 101 22210 CK HA 310
1 3/4” SAI 10-112 SAI 102 22210 CK HE 310 60 180 230 55 118 55 63 124 1/2” 28 28 7,0
45 SAI 10-45 SAI 10 22210 CK H 310
7 SAI 11-114 SAI 114 22211 CK HS 311*
1 /8”
50 1 15/16” SAI 11-115 SAI 115 22211 CK HA 311
60 185 240 55 121 58 63 128 5/8” 30 32 8,0
2” SAI 11-50 SAI 11 22211 CK H 311
SAI 11-200 SAI 110 22211 CK HE 311
2 1/8” SAI 12-202 SAI 122 22212 CK HS 312*
65 200 250 60 112 52 60 140 5/8” 32 34 10,5
55 SAI 12-55 SAI 12 22212 CK H 312
2 3/16” SAI 13-203 SAI 133 22213 CK HA 313
2 1/4” SAI 13-204 SAI 134 22213 CK HE 313
70 210 270 70 125 54 67 150 5/8” 36 36 13
60 SAI 13-60 SAI 13 22213 CK H 313
2 3/8” SAI 13-206 SAI 136 22213 CK HS 313
2 7/16” SAI 15-207 SAI 157 22215 CK HA 315
2 1/2” SAI 15-208 SAI 158 22215 CK HE 315 95 260 340 90 146 68 78 190 3/4" 46 38 22
65 SAI 15-65 SAI 15 22215 CK H 315
11
2 /16” SAI 16-211 SAI 161 22216 CK HA 316
2 3/4” SAI 16-212 SAI 162 22216 CK HE 316 95 280 360 90 150 70 80 190 7/8” 46 42 24
70 SAI 16-70 SAI 16 22216 CK H 316
15
2 /16” SAI 17-215 SAI 175 22217 CK HA 317
75 SAI 17-75 SAI 17 22217 CK H 317 100 290 380 95 154 72 82 203 7/8” 50 44 28
3” SAI 17-300 SAI 170 22217 CK HE 317
80 SAI 18-80 SAI 18 22218 CK H 318
3 3/16” SAI 18-303 SAI 183 22218 CK HA 318 105 300 400 95 154 72 82 210 7/8” 56 46 32
3 1/4” SAI 18-304 SAI 184 22218 CK HE 318
3 1/4” SAI 19-304 SAI 194 22219 CK HE 319
115 320 420 100 169 77 92 233 1" 60 50 42
85 SAI 19-85 SAI 19 22219 CK H 319
3 7/16” SAI 20-307 SAI 207 22220 CK HA 320
3 1/2” SAI 20-308 SAI 208 22220 CK HE 320 120 330 430 100 180 80 100 243 1” 60 54 45
90 SAI 20-90 SAI 20 22220 CK H 320
100 SAI 22-100 SAI 22 22222 CK H 322
3 15/16” SAI 22-315 SAI 225 22222 CK HA 322 140 360 470 115 183 82 101 275 1 1/8” 70 58 59
4” SAI 22-400 SAI 220 22222 CK HE 322
4 3/16” SAI 24-403 SAI 243 22224 CK HA 3124
4 1/4” SAI 24-404 SAI 244 22224 CK HE 3124 145 400 520 135 201 92 109 285 1 1/4" 70 60 74
110 SAI 24-110 SAI 24 22224 CK H 3124
7
4 /16” SAI 26-407 SAI 267 22226 CK HA 3126
4 1/2” SAI 26-408 SAI 268 22226 CK HE 3126 150 410 530 140 211 97 114 300 1 1/4" 70 64 82
115 SAI 26-115 SAI 26 22226 CK H 3126
125 SAI 28-125 SAI 28 22228 CK H 3128
4 15/16” SAI 28-415 SAI 285 22228 CK HA 3128 155 430 550 150 215 100 115 315 1 1/4" 70 68 96
5” SAI 28-500 SAI 280 22228 CK HE 3128
5 3/16” SAI 30-503 SAI 303 22230 CK HA 3130
5 1/4” SAI 30-504 SAI 304 22230 CK HE 3130 165 460 570 160 234 110 124 336 1 1/2" 75 74 104
135 SAI 30-135 SAI 30 22230 CK H 3130
7
5 /16” SAI 32-507 SAI 327 22232 CK HA 3132
5 1/2” SAI 32-508 SAI 328 22232 CK HE 3132 175 490 610 170 254 117 137 360 1 1/2" 75 76 143
140 SAI 32-140 SAI 32 22232 CK H 3132
* Buchas Especiais
- 62 -
eixo Completo Bucha
Rolamento
rolamento nº Kg.
+ bucha)
150 SAI 34-150 SAI 34 22234 CK H 3134
5 15/16” SAI 34-515 SAI 345 22234 CK HA 3134 195 500 620 190 100 258 117 141 395 1 1/4" 75 78 181
6” SAI 34-600 SAI 340 22234 CK HE 3134
6 7/16” SAI 36-607 SAI 367 22236 CK HA 3136
6 1/2” SAI 36-608 SAI 368 22236 CK HE 3136 200 540 660 210 110 264 122 142 396 1 1/4" 75 80 184
160 SAI 36-160 SAI 36 22236 CK H 3136
170 SAI 38-170 SAI 38 22238 CK H 3138
1
6 3/4” SAI 38-612 SAI 382 22238 CK HE 3138 210 570 700 230 120 274 130 144 416 1 /2” 80 84 215
6 15/16” SAI 38-615 SAI 385 22238 CK HA 3138
7” SAI 40-700 SAI 400 22240 CK HE 3140
1
180 SAI 40-180 SAI 40 22240 CK H 3140 220 610 740 250 130 288 138 150 436 1 /2” 85 88 248
7 3/16” SAI 40-703 SAI 403 22240 CK HA 3140
200 SAI 44-200 SAI 44 22244 CK H 3144 240 680 820 270 140 310 143 167 485 1 5/8" 100 96 340
220 SAI 48-220 SAI 48 22248 CK H 3148 260 700 830 290 150 316 146 170 530 1 5/8" 100 102 400
3/4"
1
240 SAI 52-240 SAI 52 22252 K H 3152 290 760 850 310 160 336 158 178 590 105 110 507
3/4"
1
260 SAI 56-260 SAI 56 22256 K H 3156 300 780 870 320 170 344 162 182 610 110 112 554
280 SAI 60-280 SAI 60 22260 K H 3160 330 860 960 340 190 374 174 200 670 2” 115 124 655
300 SAI 64-300 SAI 64 22264 K H 3164 350 900 1000 360 200 410 194 216 710 2” 120 130 786
* Buchas Especiais
- 63 -
Diâmetro Mancal Bucha Dimensões
do eixo h9/IT5 Completo Rolamento de Peso
(caixa + Caixa
nº Fixação Kg.
mm pol rolamento completa A B C E F G H J K L M N P R S T U
+ bucha)
1 1/4" STM 08-104 STM 084 22208 CK HE 308
1 3/8” STM 08-106 STM 086 22208 CK HS 308* 60 130 75 24 80 150 55 150 80 96 52 44 25 20 19 60 26 7,5
35 STM 08-35 STM 08 22208 CK H 308
1 7/16” STM 09-107 STM 097 22209 CK HA 309
1 1/2” STM 09-108 STM 098 22209 CK HE 309 60 135 80 24 80 155 60 160 80 104 56 48 25 20 19 60 28 9,0
40 STM 09-40 STM 09 22209 CK H 309
1 5/8” STM 10-110 STM 100 22210 CK HS 310*
1 11/16” STM 10-111 STM 101 22210 CK HA 310
60 145 85 24 80 165 65 170 80 108 58 50 25 20 19 60 28 10
1 3/4” STM 10-112 STM 102 22210 CK HE 310
45 STM 10-45 STM 10 22210 CK H 310
1 7/8” STM 11-114 STM 114 22211 CK HS 311*
1 15/16” STM 11-115 STM 115 22211 CK HA 311
70 155 90 24 90 175 70 180 82 110 58 52 25 20 19 60 30 13
50 STM 11-50 STM 11 22211 CK H 311
2” STM 11-200 STM 110 22211 CK HE 311
2 1/8” STM 12-202 STM 122 22212 CK HS 312*
70 165 100 24 90 185 75 195 88 112 60 52 30 20 19 60 34 14
55 STM 12-55 STM 12 22212 CK H 312
2 3/16” STM 13-203 STM 133 22213 CK HA 313
2 1/4” STM 13-204 STM 134 22213 CK HE 313
70 175 115 26 90 195 80 220 100 118 64 54 35 25 22 70 36 17
60 STM 13-60 STM 13 22213 CK H 313
2 3/8” STM 13-206 STM 136 22213 CK HS 313*
2 7/16” STM 15-207 STM 157 22215 CK HA 315
2 1/2” STM 15-208 STM 158 22215 CK HE 315 70 190 115 28 90 210 85 225 120 130 70 60 35 25 25 70 38 20
65 STM 15-65 STM 15 22215 CK H 315
2 11/16” STM 16-211 STM 161 22216 CK HA 316
2 3/4” STM 16-212 STM 162 22216 CK HE 316 70 230 135 35 95 255 90 255 140 146 78 68 40 30 30 95 42 33
70 STM 16-70 STM 16 22216 CK H 316
2 15/16” STM 17-215 STM 175 22217 CK HA 317
75 STM 17-75 STM 17 22217 CK H 317 70 245 145 40 95 270 100 275 150 146 78 68 40 30 30 120 44 40
3” STM 17-300 STM 170 22217 CK HE 317
80 STM 18-80 STM 18 22218 CK H 318
3 3/16” STM 18-303 STM 183 22218 CK HA 318 70 250 160 40 95 275 110 300 150 154 82 72 45 30 30 120 46 46
3 1/4” STM 18-304 STM 184 22218 CK HE 318
3 1/4” STM 19-304 STM 194 22219 CK HE 319
70 255 160 40 95 280 115 310 160 164 90 74 45 35 30 120 50 48
85 STM 19-85 STM 19 22219 CK H 319
3 7/16” STM 20-307 STM 207 22220 CK HA 320
3 1/2” STM 20-308 STM 208 22220 CK HE 320 70 275 165 40 95 300 125 325 160 172 96 76 45 35 30 120 54 62
90 STM 20-90 STM 20 22220 CK H 320
3 11/16” STM 22-311 STM 221 22222 CK HS 322*
100 STM 22-100 STM 22 22222 CK H 322
80 310 170 40 110 340 135 345 200 180 100 80 45 40 35 120 58 79
3 15/16” STM 22-315 STM 225 22222 CK HA 322
4” STM 22-400 STM 220 22222 CK HE 322
4 3/16” STM 24-403 STM 243 22224 CK HA 3124
4 1/4” STM 24-404 STM 244 22224 CK HE 3124 80 325 180 45 110 355 140 360 210 202 110 92 45 40 35 125 60 86
110 STM 24-110 STM 24 22224 CK H 3124
4 7/16” STM 26-407 STM 267 22226 CK HA 3126
4 1/2” STM 26-408 STM 268 22226 CK HE 3126 80 340 190 45 110 370 150 380 220 214 116 98 45 40 35 125 64 105
115 STM 26-115 STM 26 22226 CK H 3126
125 STM 28-125 STM 28 22228 CK H 3128
4 15/16” STM 28-415 STM 285 22228 CK HA 3128 90 370 215 50 120 400 160 420 230 216 116 100 50 45 40 140 68 131
5” STM 28-500 STM 280 22228 CK HE 3128
5 3/16” STM 30-503 STM 303 22230 CK HA 3130
5 1/4” STM 30-504 STM 304 22230 CK HE 3130 90 390 230 50 120 420 175 455 240 234 124 110 55 50 40 140 74 144
135 STM 30-135 STM 30 22230 CK H 3130
* Buchas Especiais
- 64 -

MANCAL

Enviado por

Dados do documento

Descrição original:

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

MANCAL

Enviado por

Direitos autorais:

Formatos disponíveis

O presente catálogo foi cuidadosamente

elaborado com o objetivo de auxiliar

Estas caixas com seus respectivos rolamentos e demais

a. Vedadores sem contato:

A eficácia dos vedadores de contato depende da elasticidade e da resistência ao desgaste do material

Em condições operacionais mais drásticas, ou seja, ambientes muito empoeirados, ou com

Os desalinhamentos nas caixas provenientes de montagem inadequada, deflexões do eixo ou

6. Cargas admissíveis nas caixas

Limite de escoamento para

Caixa Carga de Ruptura para as caixas (kN)

DP30K 38-615 ASRR BC

1 7/16” DP 30K 09-107 DP 30K 097 22209 CK HA 309

7 1/2” DP 30K 44-708 DP 30K 448 22244 CK HE 3144* 1

1 1/4” DM 30K 08-104

150 DM 30K 34-150 DM 30K 34 23134 CK H 3134

80 DT 18-80 DT 18 22218 CK H 318

125 DT 28-125 DT 28 22228 CK H 3128

As caixas bi-partidas são projetadas para acomodarem rolamentos auto-compensadores de esferas ou

As caixas S 30 K são projetadas para serem usadas em rolamentos auto-compensadores de rolos da

150 23134 K H 3134

mm pol Desig. Qt Desig. Qt D H H1 L A B C X M U V S

Cargas Admissíveis nas caixas SAF

20 F 505 1205 K H 205 - - FI 110 1 2 50 55 10 16,5 12,5 75 100 38 96 110 10 1,2

25 F 506 1206 K H 206 - - FI 190 1 2 55 57,5 12 18 15 86 117 44 116 130 10 1,6

55 F 512 1212 K H 212 - - FI 260 1 2 73 78 15 25 19 142 189 72 180 210 12 4,6

1215 K H 215 FR 8/130 2

Resistência das caixas com base SNA e SSNAD

SNA 505 TA- 1205 K H 205 FR 5/52 2

SNA 605 TA- 1305 K H 305 FR 7,5/62 2

OBS: TC = 2 Tiras de feltro

Todas as séries apresentadas são executadas em 4 opções:

Séries SBP, SBPC, SBM e SAI

Você também pode gostar
