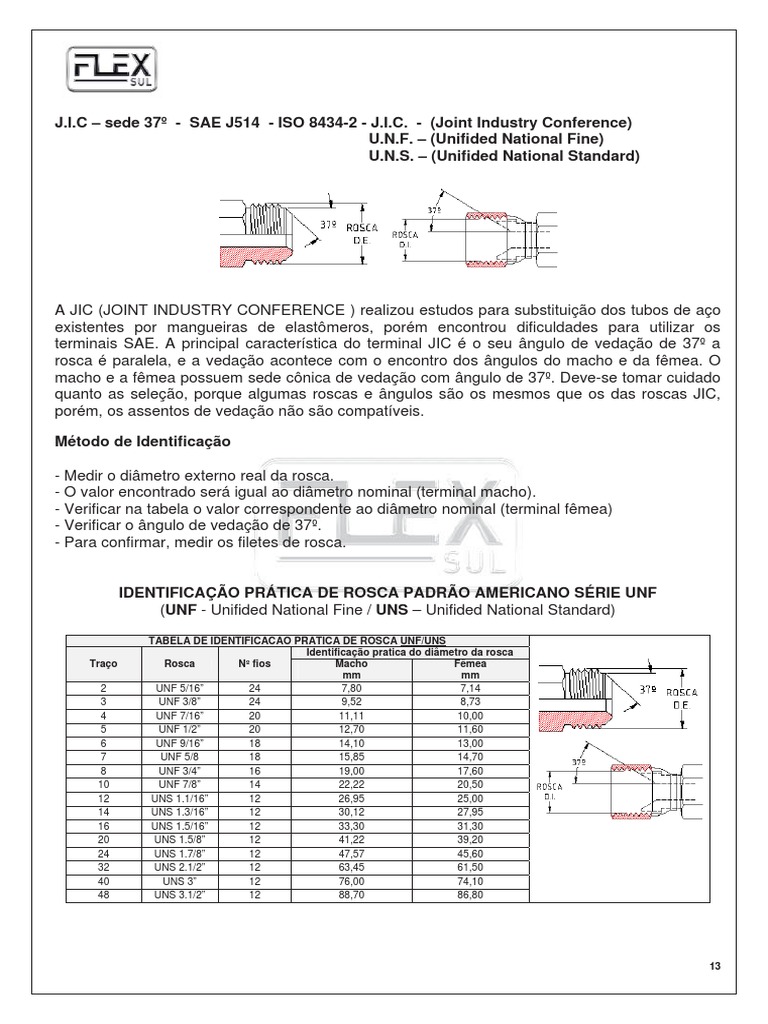

J.I.C – sede 37º - SAE J514 - ISO 8434-2 - J.I.C.

- (Joint Industry Conference)

U.N.F. – (Unifided National Fine)
U.N.S. – (Unifided National Standard)

A JIC (JOINT INDUSTRY CONFERENCE ) realizou estudos para substituição dos tubos de aço
existentes por mangueiras de elastômeros, porém encontrou dificuldades para utilizar os
terminais SAE. A principal característica do terminal JIC é o seu ângulo de vedação de 37º a
rosca é paralela, e a vedação acontece com o encontro dos ângulos do macho e da fêmea. O
macho e a fêmea possuem sede cônica de vedação com ângulo de 37º. Deve-se tomar cuidado
quanto as seleção, porque algumas roscas e ângulos são os mesmos que os das roscas JIC,
porém, os assentos de vedação não são compatíveis.

Método de Identificação

- Medir o diâmetro externo real da rosca.

- O valor encontrado será igual ao diâmetro nominal (terminal macho).
- Verificar na tabela o valor correspondente ao diâmetro nominal (terminal fêmea)
- Verificar o ângulo de vedação de 37º.
- Para confirmar, medir os filetes de rosca.

IDENTIFICAÇÃO PRÁTICA DE ROSCA PADRÃO AMERICANO SÉRIE UNF

(UNF - Unifided National Fine / UNS – Unifided National Standard)

TABELA DE IDENTIFICACAO PRATICA DE ROSCA UNF/UNS

Identificação pratica do diâmetro da rosca
Traço Rosca Nº fios Macho Fêmea
mm mm
2 UNF 5/16” 24 7,80 7,14
3 UNF 3/8” 24 9,52 8,73
4 UNF 7/16” 20 11,11 10,00
5 UNF 1/2” 20 12,70 11,60
6 UNF 9/16” 18 14,10 13,00
7 UNF 5/8 18 15,85 14,70
8 UNF 3/4” 16 19,00 17,60
10 UNF 7/8” 14 22,22 20,50
12 UNS 1.1/16” 12 26,95 25,00
14 UNS 1.3/16” 12 30,12 27,95
16 UNS 1.5/16” 12 33,30 31,30
20 UNS 1.5/8” 12 41,22 39,20
24 UNS 1.7/8” 12 47,57 45,60
32 UNS 2.1/2” 12 63,45 61,50
40 UNS 3” 12 76,00 74,10
48 UNS 3.1/2” 12 88,70 86,80
