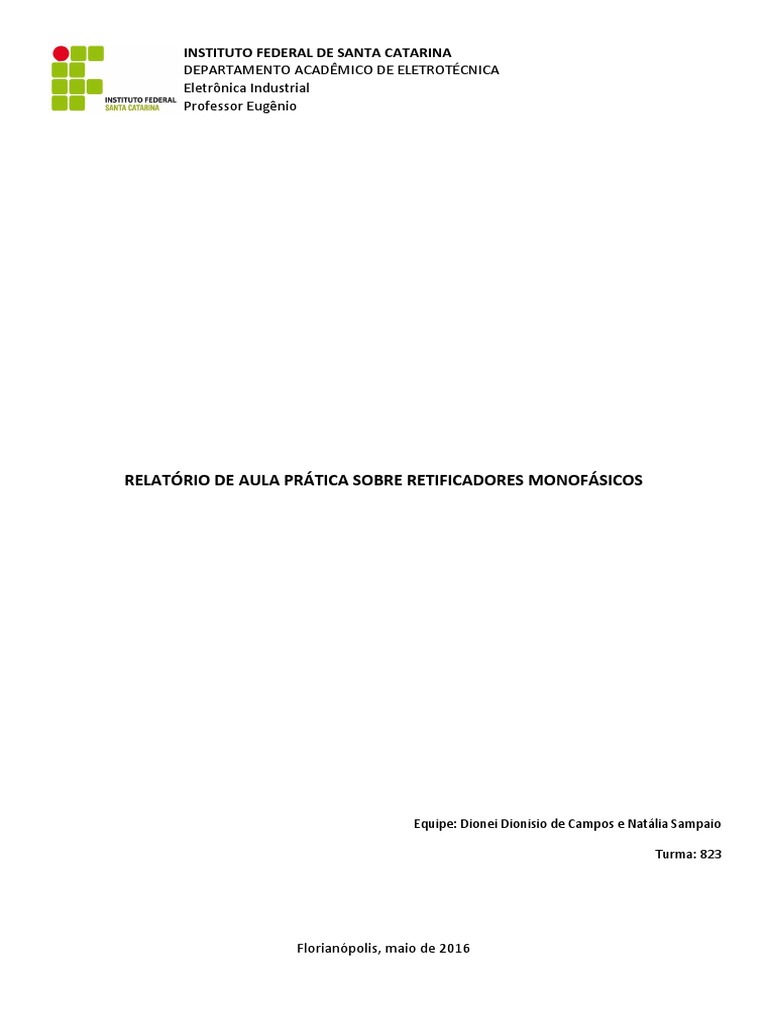

INSTITUTO FEDERAL DE SANTA CATARINA

DEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

Eletrônica Industrial
Professor Eugênio

RELATÓRIO DE AULA PRÁTICA SOBRE RETIFICADORES MONOFÁSICOS

Equipe: Dionei Dionisio de Campos e Natália Sampaio

Turma: 823

Florianópolis, maio de 2016

 1. Instrumentos utilizados

Para todas as práticas foram usados os seguintes instrumentos:

a) Multímetro digital.

Figura 1. Multímetro digital

b) Osciloscópio digital – 2 canais coloridos.

Figura 2. Osciloscópio digital.

c) Transformador 1Ø, 220/12V.

d) Diodos*
e) Resistor de resistência=68Ω.
f) Indutor de indutância=53,4mH.
 2. Retificador monofásico de meia onda com carga RL

2.1 Introdução

Figura 3. Desenho esquemático retificador 1Ø de meia onda.

Ao energizar o circuito do retificador monofásico de meia onda com carga RL , a corrente parte do
polo positivo do secundário do tranformador para o negativo, passando pelo o diodo, pelo indutor e pela
resistência. Nesse caso o diodo está fazendo a função de uma chave fechada (corrente entra pelo o ânodo
e sai pelo cátodo) e pelo fato de a carga possuir um indutor a corrente aumenta mais devagar do que a
tensão, devido a energia que fica se acumulando no campo magnético do indutor.
Após completar meio período (ωt=180°) os pólos da fonte se invertem e a tensão do ponto de vista
do diodo fica negativa, fazendo com que a corrente também circule em sentido inverso, isso não é
possível, pois o diodo (que se encontra inversamente polarizado) não permite, fazendo a corrente
fornecida pela fonte ficar nula.
Como a carga é RL, a corrente na carga não cai bruscamente para zero, pois o indutor começa a
funcionar como uma fonte de corrente perto de meio período. Assim, o indutor força o diodo a conduzir,
mesmo com ωt>180°, até o ângulo β, que é quando a energia do indutor de se acaba.
Ao acabar a energia na carga, a corrente fica nula, porque o diodo não estará mais de nenhuma
forma polarizado diretamente. Então, em ωt=β surge uma tensão inversa no diodo que é o restante do
periodo negativo da tensão alternada da fonte que não chega à carga.

2.2 Resultados

Medido Simulado (PSIM) Calculado Medido

(osciloscópio) (multÍmetro)
V0 - - - 12,4
VDinv 17,6 V -
β 220,67° 196,87° -
4,91 V -
VCmed 4,2 V
4,46 V -
ICmed - -

Para calcular o VCmed foi utilizada seguinte a fórmula:

V Cmed =0,225. V 0 .(1−cos β)
Por isso há dois valores de V Cmed calculados, o primeiro em função do ângulo β obtido através do
osciloscópio e o segundo em função do ângulo β obtido no PSIM.
 3. Retificador monofásico de meia onda, carga RL com diodo de roda livre (diodo de circulação)

3.1 Introdução

Figura 4. Retificador 1Ø com diodo de roda livre.

Ao energizar o retificador monofásico de meia onda com diodo de roda livre, tem-se para o período
positivo de tensão (0-180°) a corrente que sai do polo positivo da fonte, passa pelo diodo principal (D1),
pela carga (RL) e chega ao polo negativo. Nesse intervalo a tensão inversa no diodo de roda livre é igual à
tensão fornecida pelo secundário do transformador.
Já para o período negativo de tensão (180°-360°) a corrente tende a completar o ciclo dela, porém
não possível, pois o diodo principal está inversamente polarizado. Entretanto o indutor da carga faz com
que passe corrente pelo diodo de roda livre, deixando-o polarizado diretamente. Assim, forma-se um
curto-circuito que leva a corrente da energia acumulada no indutor para a resistência, onde se dissipa.

3.2 Resultados

Medido Medido Simulado (PSIM) Calculado

(multímetro) (osciloscópio)
V0 12,4 - - -
VDinv - 18 V -17,54 V
VCmed - 4,9 V 5,58 V
ICmed - - - 72mA

Para calcular VDinv, VCmed e ICmed, respectivamente, foram utilizadas as seguintes fórmulas:
V Dinv=− √2 V 0

V Cmed =0,45 V 0
V
I Cmed = Cmed
R
 4. Retificador monofásico de onda completa com carga RL

4.1 Introdução

Figura 5. Retificador 1Ø de onda completa.

Ao energizar o retificador monofásico de onda completa com ponto médio, tem-se para o semiciclo
positivo de tensão (0-180°) a corrente que sai do polo positivo da fonte, passa pelo diodo 1, pela carga (RL)
e chega ao polo negativo. Já para o semiciclo negativo tem-se o diodo 2 com uma tensão inversa duas
vezes maior que a tensão de saída do transformador, não chegando a carga.
Para o período negativo de tensão (180º-360º) a corrente sai do pólo positivo e passa pelo diodo 2,
pela carga (RL), chegando ao pólo negativo. Já para a metade superior tem-se o diodo 1 com uma tensão
inversa duas vezes maior que a tensão de saída do transformador, não chegando a carga.
Neste tipo de retificador a corrente na carga se mantém sempre no mesmo sentido devido à comutação
dos diodos e a corrente pode ser praticamente continua se a carga possuir uma reatância indutiva
suficiente alta em relação à resistência, isso em uma determinada frequência.
