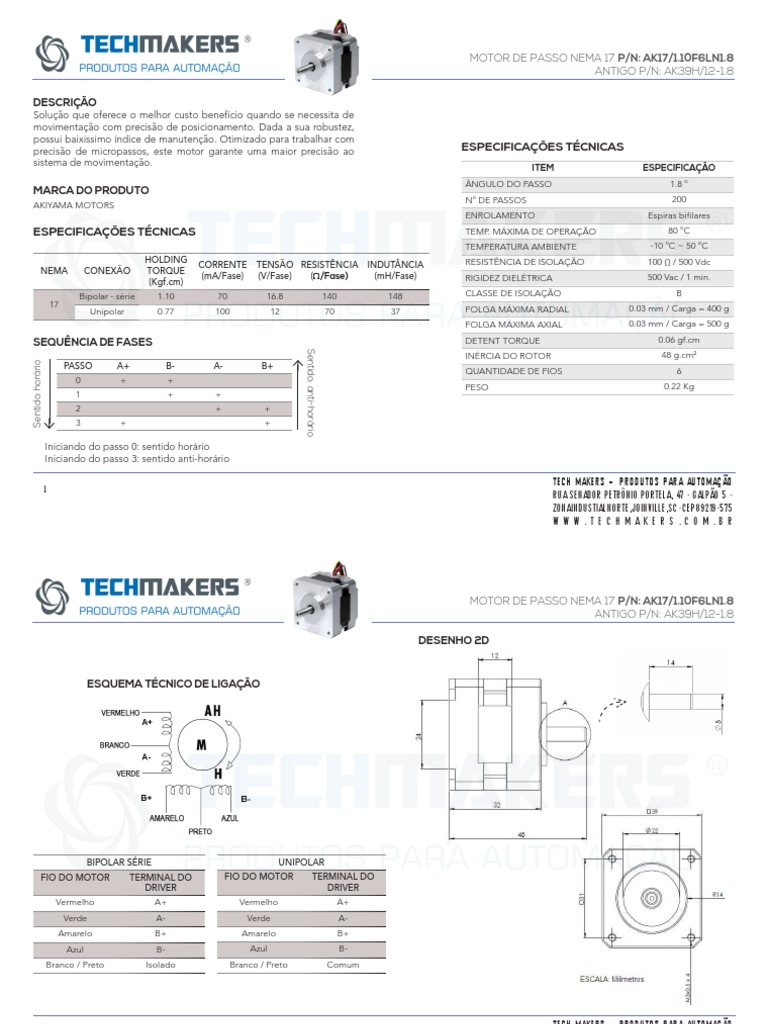

MOTOR DE PASSO NEMA 17 P/N: AK17/1.10F6LN1.

8
ANTIGO P/N: AK39H/12-1.8

DESCRIÇÃO
Solução que oferece o melhor custo benefício quando se necessita de
movimentação com precisão de posicionamento. Dada a sua robustez,
possui baixíssimo índice de manutenção. Otimizado para trabalhar com
precisão de micropassos, este motor garante uma maior precisão ao ESPECIFICAÇÕES TÉCNICAS
sistema de movimentação. ITEM ESPECIFICAÇÃO
ÂNGULO DO PASSO 1.8 º
MARCA DO PRODUTO
Nº DE PASSOS 200
AKIYAMA MOTORS
ENROLAMENTO Espiras bifilares
ESPECIFICAÇÕES TÉCNICAS TEMP. MÁXIMA DE OPERAÇÃO 80 ºC
TEMPERATURA AMBIENTE -10 ºC ~ 50 ºC
HOLDING RESISTÊNCIA DE ISOLAÇÃO 100 Ω / 500 Vdc
CORRENTE TENSÃO RESISTÊNCIA INDUTÂNCIA
NEMA CONEXÃO TORQUE
(mA/Fase) (V/Fase) (Ω/Fase) (mH/Fase) RIGIDEZ DIELÉTRICA 500 Vac / 1 min.
(Kgf.cm)
Bipolar - série 1.10 70 16.8 140 148 CLASSE DE ISOLAÇÃO B
17 0.03 mm / Carga = 400 g
Unipolar 0.77 100 12 70 37 FOLGA MÁXIMA RADIAL
FOLGA MÁXIMA AXIAL 0.03 mm / Carga = 500 g

SEQUÊNCIA DE FASES DETENT TORQUE 0.06 gf.cm

Sentido: anti-horário

INÉRCIA DO ROTOR 48 g.cm²

→
Sentido: horário

PASSO A+ B- A- B+
QUANTIDADE DE FIOS 6
0 + +
PESO 0.22 Kg
1 + +
2 + +
3 + +
→

Iniciando do passo 0: sentido horário

Iniciando do passo 3: sentido anti-horário

TECH MAKERS - PRODUTOS PARA AUTOMAÇÃO

1
RUA SENADOR PETRÔNIO PORTELA, 47 - GALPÃO 5 -
ZONA INDUSTIAL NORTE, JOINVILLE, SC - CEP 89219-575
WWW. T ECH MA KERS . COM. BR
 MOTOR DE PASSO NEMA 17 P/N: AK17/1.10F6LN1.8
ANTIGO P/N: AK39H/12-1.8

DESENHO 2D

ESQUEMA TÉCNICO DE LIGAÇÃO

BIPOLAR SÉRIE UNIPOLAR

FIO DO MOTOR TERMINAL DO FIO DO MOTOR TERMINAL DO
DRIVER DRIVER
Vermelho A+ Vermelho A+
Verde A- Verde A-
Amarelo B+ Amarelo B+
Azul B- Azul B-
Branco / Preto Isolado Branco / Preto Comum

TECH MAKERS - PRODUTOS PARA AUTOMAÇÃO

2
RUA SENADOR PETRÔNIO PORTELA, 47 - GALPÃO 5 -
ZONA INDUSTIAL NORTE, JOINVILLE, SC - CEP 89219-575
WWW. T ECH MA KERS . COM. BR
 MOTOR DE PASSO NEMA 17 P/N: AK17/1.10F6LN1.8
ANTIGO P/N: AK39H/12-1.8

GRÁFICO DE RENDIMENTO
