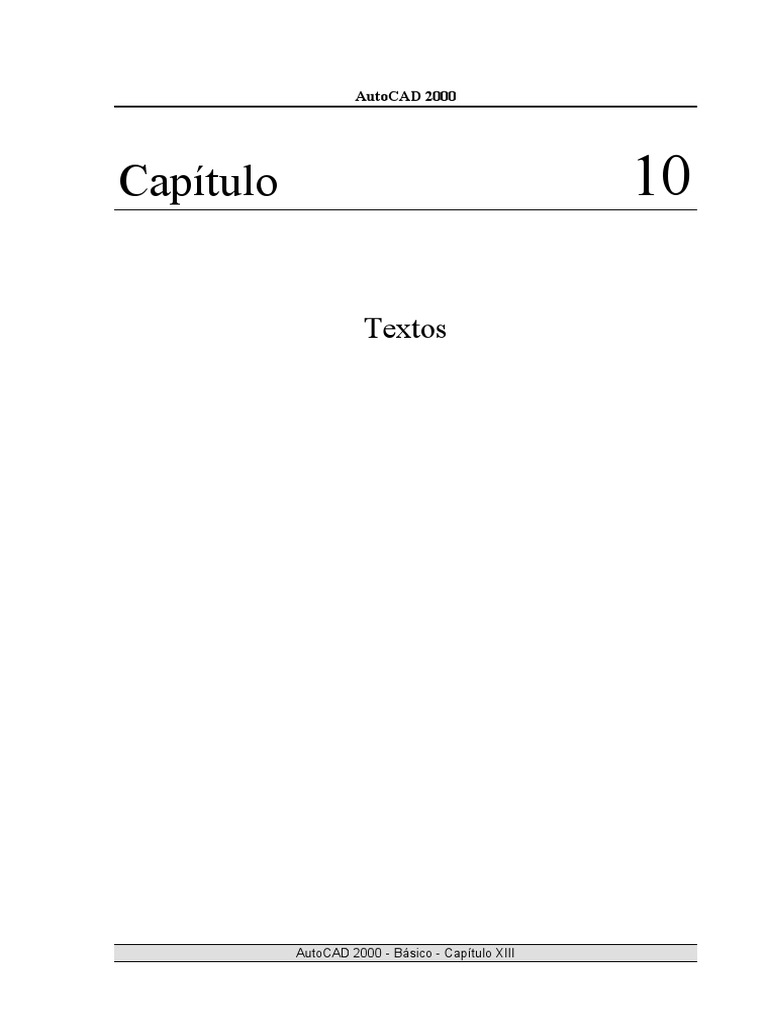

AutoCAD 2000

Capítulo 10

Textos

AutoCAD 2000 - Básico - Capítulo XIII

Criação de Bibliotecas

Textos
Um texto qualquer pode ser escrito num arquivo de desenho, através dos comandos DTEXT e TEXT,
que serão descritos a seguir.
A definição das características de um texto tais como altura, espaçamento horizontal, inclinação e
tipo do caractere, etc., é definido através do comando STYLE.

TEXT
O comando TEXT permite a colocação de textos num desenho.
Formato do Comando:

Command: TEXT
Justify/Style/<Start point>:
Opções do Comando
Start point - Este ponto, determinará o inicio do texto.
Style - Possibilita a mudança do estilo ativo.
Justify - Abre um submenu, com uma serie de novas opções, para melhor alinhar o texto com o
desenho.
<Enter> ou <Barra espaço> - Quando entra com estes comando em <Start Point>, o novo texto é
posicionado, na linha de baixo do texto anterior.

Start Point - Texto Definido pelo Ponto Inicial

Quando a resposta ao comando TEXT for um ponto, este determinará o inicio do texto. A próxima
pergunta será, qual a altura da letra, o ângulo de rotação do texto em relação à horizontal e o texto
respectivamente.
Formato do Comando:

Command: TEXT
Justify/Style/<Start point>: 2,1
Height <0.20>: .25
Rotation angle <0>: <Enter>
Text: Ponto Inicial

Ponto Inicial texto

altura da letra .25 (2,1) ponto inicial
NOTA: A tecla barra espaço para este comando, funciona como espaço em branco.

Justify (J) - Texto Justificado

A opção abre outro menu com uma variedades de novas opções de alinhamento. Ver tabela abaixo
para entender o significado das opções de alinhamento.
Formato do Comando:

Command: TEXT
Justify/Style/<Start point>: J
Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR:
Tabela de Alinhamento de Texto
Alinhamento Significado Abreviação Orientação
AutoCAD R14 - Básico - Capítulo XI
- 90 -
 Criação de Bibliotecas

Align Alinhado A Horizontal/Vertical

Fit Ajustado F Horizontal
Center Centro C Horizontal/Vertical
Middle Meio M Horizontal/Vertical
Right Direita R Horizontal/Vertical
Top/Left Topo/Esquerda TL ou Tleft Horizontal
Top/Center Topo/Central TC ou Tcenter Horizontal
Top/Right Topo/Direita TR ou Tright Horizontal
Middle/Left Meio/Esquerda ML ou Mleft Horizontal
Middle/Center Meio/Central MC ou Mcenter Horizontal
Middle/Right Meio/Direita MR ou Mright Horizontal
Bottom/Left Base/Esquerda BL ou Bleft Horizontal
Bottom/Center Base/Central BC ou Bcenter Horizontal
Bottom/Right Base/Direita BR ou Bright Horizontal

Com base na tabela e figura acima, veremos que é fácil inserir texto nos seus desenhos, onde vamos
detalhar cada modo de alinhamento dos textos.

Align (A) - Texto Alinhado

A opção Align gera textos alinhados em relação a dois pontos pré-determinados.

Formato do Comando:

Command: TEXT
Justify/Style/<Start point>: J
Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR: A
Frist text line point: 1,1
Second text line point: 10,3
Text: Texto Alinhado

AutoCAD 2000 - Básico - Capítulo XIII

- 91 -
Criação de Bibliotecas

Fit (F) - Texto Ajustado

A opção Fit é semelhante à opção Align porém, o alinhamento só ocorre em relação à largura do
texto, enquanto a altura permanece inalterada.

Formato do Comando:

Command: TEXT
Justify/Style/<Start point>: J
Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR: F
Frist text line point: 1,1
Second text line point: 10,3
Height <0.20>: 0.6
Text: Texto Alinhado

Center (C) - Texto Centrado

A opção Center possibilita a geração de um texto, a partir de seu ponto central em relação à
horizontal.

Formato do Comando:
Command: TEXT
Justify/Style/<Start point>: J
Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR: C
Middle point: 2,4
Height <0.20>: 0.6
Rotation angle <0>: <Enter>
Text: Texto Centrado

AutoCAD R14 - Básico - Capítulo XI

- 92 -
 Criação de Bibliotecas

Middle (M) - Texto Determinado pelo Ponto Médio

Centraliza o texto através de um ponto dado em relação ao eixo horizontal e ao eixo vertical.

Formato do Comando:

Command: TEXT
Justify/Style/<Start point>: J
Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR: M
Middle point: P1
Height <0.20>: 0.6
Rotation angle <0>: <Enter>
Text: Ponto Médio

Right (R) - Texto Determinado pelo Ponto Final

Nesta opção o texto é alinhado da direita para esquerda, a partir da determinação de seu ponto final.

Formato do Comando:

Command: TEXT
Justify/Style/<Start point>: J
Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR: R
Middle point: P1
Height <0.20>: 0.6
Rotation angle <0>: <Enter>
Text: Ponto Final

Top - Texto Alinhado pelo Topo

O alinhamento destes textos, são uma combinação dos anteriores, isto é os pontos de alinhamento dos
texto, estão localizados na linha superior (Top) do texto, podendo optar por alinhamento a esquerda,
centro, e a direita.

Top Left (TL) - Alinhamento na linha superior a esquerda.

Top Center (TC) - Alinhamento na linha superior ao centro.
Top Right (TR) - Alinhamento na linha superior a direita.

Formato do Comando:

AutoCAD 2000 - Básico - Capítulo XIII

- 93 -
Criação de Bibliotecas

Command: TEXT
Justify/Style/<Start point>: J
Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR: TL ou TC ou TR
Middle point: P1
Height <0.20>: 0.6
Rotation angle <0>: <Enter>
Text: Alinhamento Superior

Middle - Texto Alinhado pelo Meio

O alinhamento está localizada na linha horizontal do eixo central do texto. Nesta opção também é
possível alinhar o texto pela esquerda, centro e pela direita.

Middle Left (ML) - Alinhamento ao meio pela esquerda.

Middle Center (MC) - Alinhamento ao meio pelo centro.
Middle Right (MR) - Alinhamento ao meio pela direita.

Formato do Comando:

Command: TEXT
Justify/Style/<Start point>: J
Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR:ML ou MC ou MR
Middle point: P1
Height <0.20>: 0.6
Rotation angle <0>: <Enter>
Text: Alinhamento Médio

Bottom - Texto Alinhado pela Base

O alinhamento toma como base a linha horizontal na parte inferior do texto. Também é possível
alinhar o texto pela esquerda, centro e direita.

Bottom Left (ML) - Alinhamento na linha inferior pela esquerda.

Bottom Center (MC) - Alinhamento na linha inferior pelo centro.
Bottom Right (MR) - Alinhamento na linha inferior pela direita.

AutoCAD R14 - Básico - Capítulo XI

- 94 -
 Criação de Bibliotecas

Formato do Comando:

Command: TEXT
Justify/Style/<Start point>: J
Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR: BL ou BC ou BR
Middle point: P1
Height <0.20>: 0.6
Rotation angle <0>: <Enter>
Text: Alinhamento Inferior

Style - Estilo de Texto

Permite selecionar um estilo previamente criado pelo comando STYLE, para inserção de texto, onde
veremos detalhadamente os estilos de texto.

Caracteres Especiais

O AutoCAD possui alguns caracteres especiais para o comando texto;

%%D - Símbolo de grau - o

%%C - Símbolo de diâmetro.
%%P – Símbulo de tolerancia (+-)

DTEXT
Este comando permite a inserção de textos ao desenho e tem as mesmas opções do comando TEXT,
com algumas inovações.

- permite a você veja na tela gráfica o que está sendo escrito;

- permite inserir várias linhas subsequentes;
- no mesmo comando é possível escrever em várias posições da tela.

Formato do Comando:

Command: DTEXT
Justify/Style/<Start Point>: P1
Height <0.20>: 0.50
Rotation Angle<0>: <Enter>
Text: Caracteres Especiais<Enter>
Text: para Inserir Textos<Enter>
Text:<Enter><Enter>

AutoCAD 2000 - Básico - Capítulo XIII

- 95 -
Criação de Bibliotecas

NOTA: Ao utilizar DTEXT, o AutoCAD colocará no lugar do cursor um quadrilátero que tem a largura e a
altura do texto especificado por você. Para mudar para linha de baixo, basta pressionar <Enter>, e o cursor será
posicionado na linha de baixo, tomando como base o ponto de alinhamento. Para sair do comando, basta
precionar <Enter> duas vezes. Você pode inserir texto em outro locar e especificar o tipo de ponto, etc.

Formato do Comando:

Command: DTEXT
Justify/Style/<Start Point>: P1
Height <0.20>: 0.50
Rotation Angle<0>: <Enter>
Text: Caracteres Especiais<Enter>
Text: P2
Text: para Inserir Textos<Enter>
Text: P3
Text: em outro ponto
Text:<Enter><Enter>

MTEXT
Este comando é utilizado para criar texto composto por várias linhas, abrindo uma caixa de diálogo
para criação das linhas de texto, facilitando assim sua configuração.

Formato do Comando:

Command: MTEXT
A seguir deve-se indicar uma área retangular dentro da qual o texto será criado.

AutoCAD R14 - Básico - Capítulo XI

- 96 -
 Criação de Bibliotecas

Obs: As Opções do comando estão descritas dentro da caixa de dialogo.

QTEXT
Quando um desenho possuir textos em quantidade e for necessário uma regeneração, esta será lenta,
pois cada caractere do texto é composto por uma série de vetores. O comando QTEXT muda a forma
de representação dos textos para acelerar a regeneração do desenho.

Formato do Comando:

Command: QTEXT
ON/OFF <OFF>: <ON>

NOTA: Este efeito, só é possível visualizar após um regeneração.

DDEDIT
Ativa um quadro de diálogo (Edit Text), que permite a você alterar texto ou atributos. Neste estágio
vamos verificar somente seu efeito sobre textos.

Formato do Comando:

Command: DDEDIT
<Select Text or ATDEF object>/Undo: S1

AutoCAD 2000 - Básico - Capítulo XIII

- 97 -
Criação de Bibliotecas

STYLE
Para definir o tipo de fonte associada a um determinado texto, é necessário antes definir um estilo,
através do comando STYLE. Este comando, também está presente nas opções do comando TEXT e
DTEXT.

Formato do Comando:

Command: STYLE

Opções do comando

Font Name - São os arquivos de fonte de texto.

Heigh - Refere-se a altura da letra.
Effects - Refere-se aos efeitos:

Upside down – Invertido.

Backward – De trás para frente.
Vertical – Vertical.
Width factor – Fator de escala da largura da letra.
Oblique angle – Ângulo de inclinação da letra.

AutoCAD R14 - Básico - Capítulo XI

- 98 -
 Criação de Bibliotecas

AutoCAD 2000

Capítulo 11

Níveis de Trabalho

AutoCAD 2000 - Básico - Capítulo XIII

- 99 -
Criação de Bibliotecas

Níveis de Trabalho

Os níveis de trabalho são camadas transparentes e superpostas de um desenho. Para uma melhor
compreensão do significado de níveis de trabalho, faremos a analogia.
Um desenho qualquer, traçado em papel transparente de forma que sua execução seja dividida em
partes e que cada parte seja executada numa filha separada, após completar todas as filhas e sobrepô-
las, teremos o desenho completo.
Os níveis de trabalho do AutoCAD serão cada uma destas folhas, que compõem o desenho.
Os níveis de trabalho são gerenciados através do comando LAYER.
Não existem limites para o número de níveis de trabalho.
Todas as variáveis e propriedades que atuam sobre um desenho, agem sobre todos os níveis da
mesma forma.

Por exemplo, ao ser acionado o comando ZOOM, este atuará sobre todos os níveis ao mesmo tempo.

LAYER ou DDLMODES - Controle de Camadas

Este comando é utilizado para controlar as camadas, como criar, congelar, habilitar, associar cores e
linhas a uma ou mais camadas.

Formato do Comando:

Command: LAYER OU DDLMODES

AutoCAD R14 - Básico - Capítulo XI

- 100 -
 Criação de Bibliotecas

Opções do Comando

Show – Critério de exibição da lista de layer:

Make Current – selecionada esta opcao, o layer se torna corrente .

New Layer – novo layer.
Select All – selecionar todos.
Clea All – retira a selecao
Select All But Current – todos fora de uso.
Invert Selection – Inverte a seleçao.
Named Layer Filters – Quando ativado, outro quadro de diálogo é aberto. Este quadro é
usado quando se tem muitos Layer, e é muito difícil encontrar algum desejado no meio muitos.

As sete cores básicas

AutoCAD 2000 - Básico - Capítulo XIII
- 101 -
Criação de Bibliotecas

Numero da Cor Nome da Cor

1 Red - Vermelho
2 Yellow - Amarelo
3 Green - Verde
4 Cyan
5 Blue - Azul Escuro
6 Magenta
7 White - Branco

Caixa de diálogo para escolha da cor

Linetype - Associa um tipo de linha a uma camada especificada. Um detalhe que devemos saber é
antes alterar o tipo linha devemos antes carregar, os diversos tipo de linhas existente no AutoCAD.
Veremos como fazer isso no comando LINETYPE, que veremos a seguir.

NOTA: Toda vez que se cria um novo layer, este possui como default, cor branca e linha continua.

COLOR
Além da opção Color do comando LAYER o AutoCAD possui o comando COLOR que permite a
associação de cores, independentemente daquela escolhida pelo nível de trabalho.

Formato do Comando:

Command: COLOR
New entity color <BYLAYER>:

AutoCAD R14 - Básico - Capítulo XI

- 102 -
 Criação de Bibliotecas

Após a resposta ao comando (um nome ou número da cor), as entidades serão desenhadas com esta
cor.

Pode-se optar ainda por duas respostas especiais: Bylayer e Byblock.

Quando a opção for Bylayer, significará que as entidades serão geradas com a cor do nível de
trabalho ativo. Por exemplo: se a cor do nível de trabalho Camada1 for vermelha, então as entidades
serão desenhadas em vermelho.

A outra opção é Byblock que desenhará os objetos em cor branca, até estes serem agrupados num
bloco, não importando qual é a cor do nível de trabalho ativo em qualquer instante.

O comando COLOR possui supremacia em relação a cor escolhida para o nível de trabalho. Assim
após a determinação de uma cor qualquer, toda entidade desenhada a partir daí, independente do nível
de trabalho ativo, possuirá a cor determinada pelo comando COLOR.

LINETYPE
Além da opção Linetype do comando LAYER o AutoCAD também possui o comando LINETYPE
que possibilita utilizar os tipos de linha disponíveis, independentemente daquelas escolhidas pelos
níveis de trabalho.

Para o comando COLOR com relação ao tipo de linha configurado por este comando em relação à
opção Linetype do comando LYNETYPE.

As entidades afetadas por linhas do tipo diferente da contínua, são as linhas, arcos, círculos, e
polylines. As demais entidades só poderão ser desenhadas com linhas contínuas.

Formato do Comando:

Command: LINETYPE

AutoCAD 2000 - Básico - Capítulo XIII

- 103 -
Criação de Bibliotecas

Load – Permite carregar os tipos de linhas, abrindo a caixa de diálogo Load or Reload LineTypes.

File (dentro da caixa de diálogo Load or Reload LineTypes) - Lista os tipos de linhas possíveis. Ao
acionar esta função, surgirá na tela um quadro de diálogo, listando o arquivo ACADISO.LIN, no qual
estão os tipos de linhas. Então os tipos de linhas serão listados.

Delete - Permite a eliminação de tipos de linhas.

Details - Permite renomear tipos de linhas.

LTSCALE - Escala dos Tipos das Linhas

Como observado no item anterior, as linhas diferentes da contínuas nada mais são do que uma
sequência de traço e pontos.

AutoCAD R14 - Básico - Capítulo XI

- 104 -
 Criação de Bibliotecas

Um desenho no AutoCAD pode ser feito em várias unidades, tais como milímetros, metros,
polegadas etc. Para ajustar a distancia e o tamanho dos pontos e traços, que compõem uma linha
diferente da contínua, existe o comando LTSCALE, cuja o objetivo é escalar os tipos de linhas.

Formato do Comando:

Command: LTSCALE
New scale factor <1.00>:

A resposta ao comando deve ser um número maior que 0. O valor atual é usado como parâmetro
constante, que pode ser mantido presionado <Enter>.

Quando a escala de linha for alterado, ocorrerá uma regeneração do desenho para reajuste, a menos
que o comando REGENERAUTO esteja desativado.

O valor ótimo para o comando LTSCALE, vai depender do tamanho do desenho e da unidade
adotada.

Obs – Não devemos nos esquecer que tanto a configuração corrente do tipo de cor quanto de linha
pode ser rapidamente feita pelo toolbar Object Properties:

AutoCAD 2000 - Básico - Capítulo XIII

- 105 -
Criação de Bibliotecas

AutoCAD R14 - Básico - Capítulo XI

- 106 -
