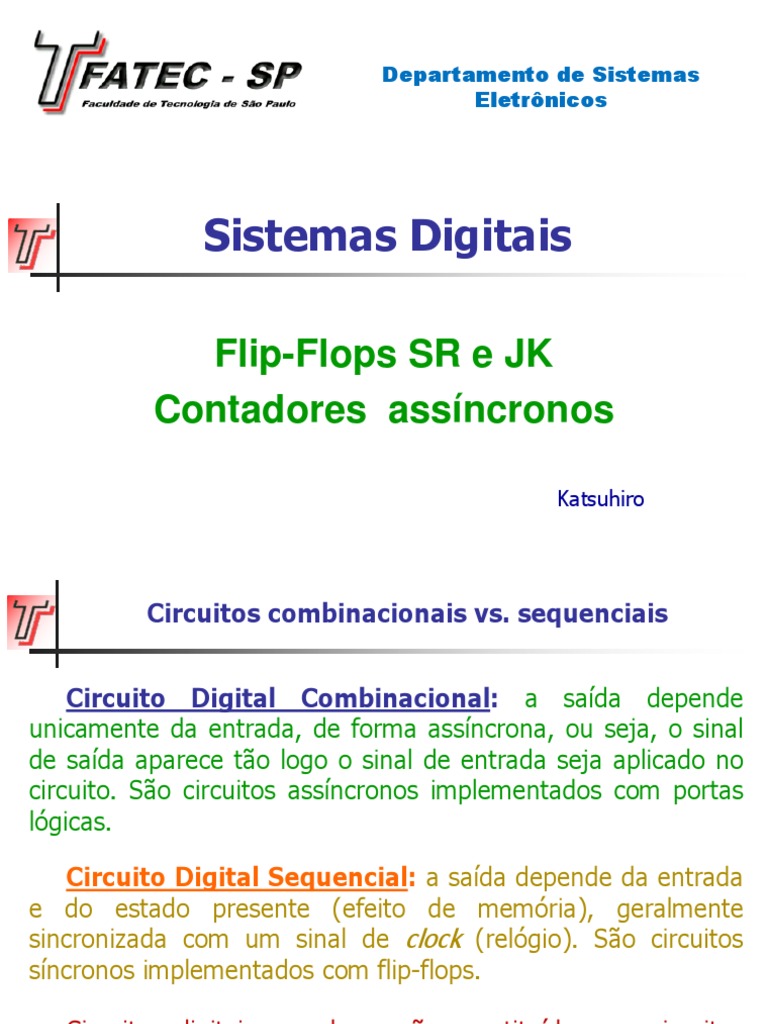

Departamento de Sistemas

Eletrônicos

Sistemas Digitais

Flip-Flops SR e JK
Contadores assíncronos

Katsuhiro
 Circuitos combinacionais vs. sequenciais

Circuito Digital Combinacional: a saída depende

unicamente da entrada, de forma assíncrona, ou seja, o sinal
de saída aparece tão logo o sinal de entrada seja aplicado no
circuito. São circuitos assíncronos implementados com portas
lógicas.

Circuito Digital Sequencial: a saída depende da entrada

e do estado presente (efeito de memória), geralmente
sincronizada com um sinal de clock (relógio). São circuitos
síncronos implementados com flip-flops.

Circuitos digitais complexos são constituídos por circuitos

combinacionais e por circuitos sequenciais.
 Funcionamento de um Latch SR (Set/Reset)

Qn = Estado Presente

Qn+1 = Próximo Estado

S R Qn Qn+1 Qn+1 S R Qn+1

0 0 0 0 1 0 0 Qn Mantém
0 0 1 1 0 0 1 0 Reset
0 1 0 0 1 1 0 1 Set
0 1 1 0 1 1 1 ? Proibido
1 0 0 1 0
1 0 1 1 0
1 1 0 0 0
Condição inválida
1 1 1 0 0
 Sinal de clock

Sinal de clock : geralmente é um sinal de onda quadrada

que varia de nível baixo (0) a nível alto (1) no tempo.
1
CLOCK
0

Borda de subida do clock : é o instante de tempo em

que o clock varia de nível baixo (0) para nível alto (1).
1
CLOCK
0

Borda de descida do clock : é o instante de tempo em

que o clock varia de nível alto (1) para nível baixo (0).
1
CLOCK
0
 Flip-Flop SR (Set/Reset)

Flip-flop é um latch acionado por clock de forma síncrona.

Borda de subida Borda de descida

 Flip-Flop SR (Set/Reset)

Flip-flop SR acionado pela borda S R CLK Qn+1

de subida do clock.
0 0  Qn Mantém
0 1  0 Reset
1 0  1 Set
1 1  ? Proibido

CLK

Q
 Flip-Flop SR (Set/Reset)

Flip-flop SR acionado pela borda S R CLK Qn+1

de descida do clock.
0 0  Qn Mantém
0 1  0 Reset
1 0  1 Set
1 1  ? Proibido

CLK

Q
 Flip-Flop JK

O flip-flop JK funciona de forma semelhante ao flip-flop SR,

no qual J corresponde ao S (Set) e K ao R (Reset).
Porém, no caso do flip-flop JK, a condição de J=1 e K=1 é
permitida causando a comutação de estado (Toggle em inglês).
Esse comportamento pode ser obtido realizando a seguinte
realimentação no flip-flop SR:
 Flip-Flop JK

Flip-flop JK acionado pela borda

J K CLK Qn+1
de subida do clock.
0 0  Qn Mantém
0 1  0 Reset
1 0  1 Set
1 1  Qn Comuta

CLK

Q
 Flip-Flop JK

Flip-flop JK acionado pela borda

de descida do clock. J K CLK Qn+1
0 0  Qn Mantém
0 1  0 Reset
1 0  1 Set
1 1  Qn Comuta

CLK

Q
 Contador assíncrono crescente com FF-JK

São utilizados flip-flops JK com J=1 e K=1. O primeiro fli-flop é acionado

pelo clock e os demais flip-flops são acionados pela saída do flip-flop anterior.
Exemplo: Contador assíncrono crescente de 3 bits com FF-JK acionado
pela borda de descida do clock. A saída Q aciona o FF seguinte.

CLK Q2 Q1 Q0
- 0 0 0
 0 0 1
 0 1 0
 0 1 1
 1 0 0
 1 0 1 CLK
 1 1 0
 1 1 1 Q0 0 1 0 1 0 1 0 1 0

LSB - Least Significant Bit: Q1 0 0 1 1 0 0 1 1 0

Bit menos significativo
MSB - Most Significant Bit:
Bit mais significativo Q2 0 0 0 0 1 1 1 1 0
 Contador assíncrono decrescente com FF-JK

Exemplo: Contador assíncrono decrescente de 3 bits com FF-JK

acionado pela borda de descida do clock. A saída Q aciona o FF seguinte.

CLK Q2 Q1 Q0
- 0 0 0
 1 1 1
 1 1 0
 1 0 1
 1 0 0
 0 1 1 CLK
 0 1 0
Q0 0 1 0 1 0 1 0 1 0
 0 0 1
 0 0 0 Q1 0 1 1 0 0 1 1 0 0

Q2 0 1 1 1 1 0 0 0 0
 Contador assíncrono crescente com FF-JK

Exemplo: Contador assíncrono crescente de 3 bits com FF-JK

acionado pela borda de subida do clock. A saída Q aciona o FF seguinte.

CLK Q2 Q1 Q0
- 0 0 0
 0 0 1
 0 1 0
 0 1 1
 1 0 0
CLK
 1 0 1
 1 1 0 Q0 0 1 0 1 0 1 0 1 0
 1 1 1
Q1 0 0 1 1 0 0 1 1 0

Q2 0 0 0 0 1 1 1 1 0
 Contador assíncrono decrescente com FF-JK

Exemplo: Contador assíncrono decrescente de 3 bits com FF-JK

acionado pela borda de subida do clock. A saída Q aciona o FF seguinte.

CLK Q2 Q1 Q0
- 0 0 0
 1 1 1
 1 1 0
 1 0 1
 1 0 0
 0 1 1 CLK

 0 1 0
Q0 0 1 0 1 0 1 0 1 0
 0 0 1
 0 0 0 Q1 0 1 1 0 0 1 1 0 0

Q2 0 1 1 1 1 0 0 0 0
