FCT - ANCE Circuitos de Corrente Alternada

UNIVERSIDADE ZAMBEZE
FACULDADE DE CIÊNCIAS E TECNOLOGIA
Analise de Circuitos Electricos
Ficha de Exercícios N0 4
______________________________________________________________________________

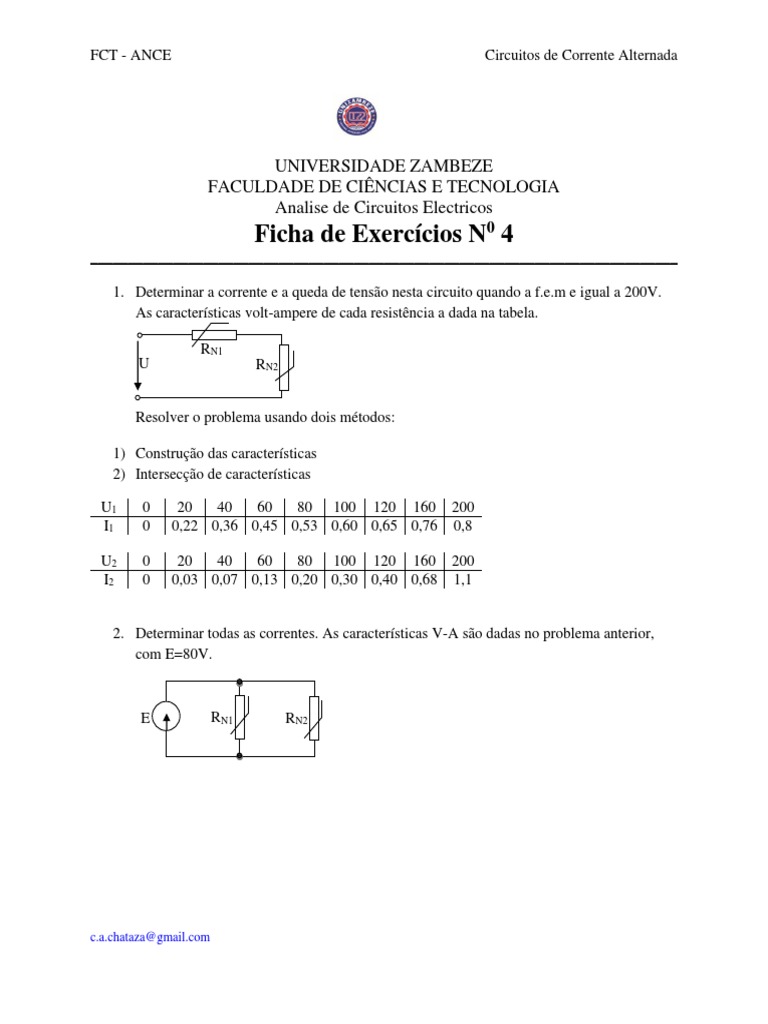

1. Determinar a corrente e a queda de tensão nesta circuito quando a f.e.m e igual a 200V.
As características volt-ampere de cada resistência a dada na tabela.

RN1
U RN2

Resolver o problema usando dois métodos:

1) Construção das características

2) Intersecção de características

U1 0 20 40 60 80 100 120 160 200

I1 0 0,22 0,36 0,45 0,53 0,60 0,65 0,76 0,8

U2 0 20 40 60 80 100 120 160 200

I2 0 0,03 0,07 0,13 0,20 0,30 0,40 0,68 1,1

2. Determinar todas as correntes. As características V-A são dadas no problema anterior,

com E=80V.

E RN1 RN2

c.a.chataza@gmail.com
FCT - ANCE Circuitos de Corrente Alternada

3. Determinar as correntes neste circuito e também as quedas de tensão nas resistências. A

característica V-A é dada na tabela.

U1 0 20 40 60 80 100 120 160 200

I1 0 0,22 0,36 0,45 0,53 0,60 0,65 0,76 0,82

R Dados
R=200Ω
E RN E=200V

4. Determinar a corrente I5 e a queda de tensão U5 da resistência não linear. A característica

V-A é dada na figura.

U5 -20 -15 -10 -5 0 5 10 15 20

I5 -0,72 -0,56 -0,45 -0,30 0 0,30 0,45 0,56 0,72

Dados
R1 R2 R1=80Ω
R2=120Ω
J R3=120Ω
R5 R1=80Ω
R3 R4 J=0,4A
