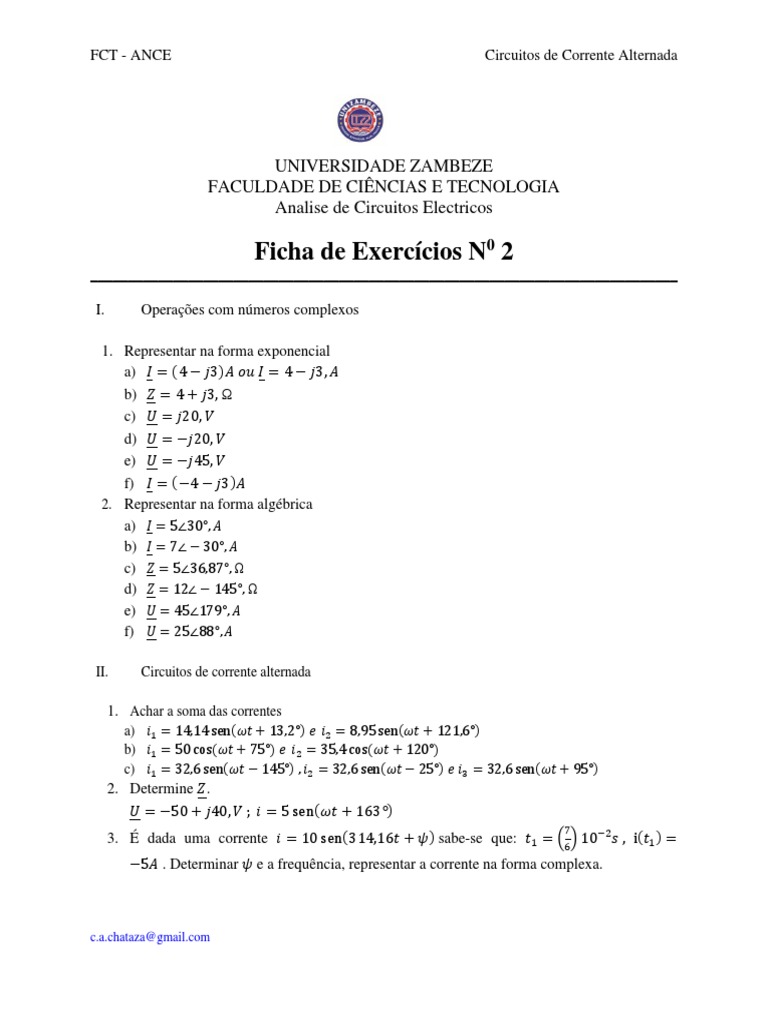

FCT - ANCE Circuitos de Corrente Alternada

UNIVERSIDADE ZAMBEZE
FACULDADE DE CIÊNCIAS E TECNOLOGIA
Analise de Circuitos Electricos

Ficha de Exercícios N0 2
______________________________________________________________________________

I. Operações com números complexos

1. Representar na forma exponencial

a) 𝐼 = (4 − 𝑗3)𝐴 𝑜𝑢 𝐼 = 4 − 𝑗3, 𝐴
b) 𝑍 = 4 + 𝑗3, Ω
c) 𝑈 = 𝑗20, 𝑉
d) 𝑈 = −𝑗20, 𝑉
e) 𝑈 = −𝑗45, 𝑉
f) 𝐼 = (−4 − 𝑗3)𝐴
2. Representar na forma algébrica
a) 𝐼 = 5∠30°, 𝐴
b) 𝐼 = 7∠ − 30°, 𝐴
c) 𝑍 = 5∠36,87°, Ω
d) 𝑍 = 12∠ − 145°, Ω
e) 𝑈 = 45∠179°, 𝐴
f) 𝑈 = 25∠88°, 𝐴

II. Circuitos de corrente alternada

1. Achar a soma das correntes

a) 𝑖1 = 14,14 sen(𝜔𝑡 + 13,2°) 𝑒 𝑖2 = 8,95 sen(𝜔𝑡 + 121,6°)
b) 𝑖1 = 50 cos(𝜔𝑡 + 75°) 𝑒 𝑖2 = 35,4 cos(𝜔𝑡 + 120°)
c) 𝑖1 = 32,6 sen(𝜔𝑡 − 145°) , 𝑖2 = 32,6 sen(𝜔𝑡 − 25°) 𝑒 𝑖3 = 32,6 sen(𝜔𝑡 + 95°)
2. Determine 𝑍.
𝑈 = −50 + 𝑗40, 𝑉 ; 𝑖 = 5 sen(𝜔𝑡 + 163°)
7
3. É dada uma corrente 𝑖 = 10 sen(314,16𝑡 + 𝜓) sabe-se que: 𝑡1 = (6) 10−2 𝑠 , i(𝑡1 ) =
−5𝐴 . Determinar 𝜓 e a frequência, representar a corrente na forma complexa.

c.a.chataza@gmail.com
FCT - ANCE Circuitos de Corrente Alternada

4. Neste circuito determinar a leitura do amperímetro e também a corrente complexa.

Dados:
R U=220V
L
U F=50Hz
R=5Ω
L=0,05H

5. Uma bobina real, i é, Lb e Rb é ligado a uma resistência R1 em serie. Determine Lb e Rb.

Dados:
Rb Lb U=120V
U R1 F=50Hz
R1=10Ω
Ub=66,4V
U1=79V

6. Determinar 𝐼, 𝜑, 𝐼𝑎 , 𝐼𝑥 , construir o respectivo diagrama vectorial.

𝑢 = 311,127 sen(314,16𝑡 + 10°), 𝑉

R C R=5Ω
U C=290.10-6F

7. Determinar as leituras dos amperímetros A2 e A4.

A1 A3
A1→I1=5,64A
A2 A4 A5 A3→I3=5A
A5→I5=3A
U
C R L

c.a.chataza@gmail.com
FCT - ANCE Circuitos de Corrente Alternada

8. Calcular o circuito usando o método de análise nodal.

a) Fazer a prova usando as equações de equilíbrio de potências.

X1=5Ω
R2=5Ω
J5 R2 X1 X3=5Ω
E6 X4=10Ω
X5=3Ω
J5=1A
X5 E6=10V
X3 X4

9. Calcular o circuito usando o método de malhas independentes.

a) Fazer a prova usando as equações de equilíbrio de potências.

J1=1∠0°, 𝐴
X5 X1=2Ω
R3
X1 J2=0,9∠ − 135°, 𝐴
E4 R3=5Ω
R4
R4=0,5Ω
E4=10V
J1 X6
J2 X5=5Ω
X6=10Ω

10. Determinar o valor da impedância Z5 para que a potência dissipada nela seja máxima.
Determine o valor dessa potência.

Z1 = 4-j2, Ω
R3 Z1
R2 = 5Ω
R3 = 3Ω
Z5 X4 = 5Ω
E E = 3V

X4 R2

c.a.chataza@gmail.com
FCT - ANCE Circuitos de Corrente Alternada

11. No circuito dado o valor da capacidade varia gradualmente. Quando a corrente atingiu o seu
valor máximo foram tirados as leituras dos instrumentos:
I=10A, U=100V, Uc=250V.
Determine os valores de R, L, C e também a leitura do voltímetro Vb. Dados: f=50Hz

R
V Vb
L
Vc

12. Para o esquema a baixo, determine o valor da capacidade de modo o circuito esteja em
ressonância. Calcule as correntes neste regime.

R1=3Ω
R2 R1 R2=8Ω
XL=6Ω
C L U =100V
f =50Hz

13. Determine o valor da resistência R2 de modo o circuito esteja em ressonância. Calcule as

correntes neste regime.

Dados:
R1 L U=30V
F=500Hz
U R2 C R1=2,7Ω
L=286.10-6H
C=318.10-6F

c.a.chataza@gmail.com
FCT - ANCE Circuitos de Corrente Alternada

14. Determinar as leituras dos instrumentos.

XL1
Dados
V R5=R4=R1=5Ω
R1 R4
XL1= XL2=20Ω
R5 XC3= XC5=20Ω
E1=40V
C3
E1 XL2
A2 C5

A1

15. Um consumidor tem na entrada cosφ=0.8. é necessário aumentar o cosφ para 0,9, ligando
em paralelo um condensador. Calcular o valor da capacitância deste condensador.
Dados: U=220V, I=44A, f=50Hz
16. Determinar a leitura do voltímetro (V) no esquema dado usando o método das malhas
independentes. M12
* *
X1 X2 E=100V
X1=40Ω
M13 X3 M23 X2=10Ω
* X3=20Ω
E V
Xc=20Ω
R3 XM12=10Ω
XM13=10Ω
XM23=10Ω
R3=4Ω
Xc

17. Calcular o circuito a baixo, e fazer a prova.

M U=130V
R1=2Ω
* * R2=3Ω
R1 X 1
R2 X 2 X1=3Ω
U X2=7Ω
XM=1Ω

18. Resolver o problema a cima (n 17) mas com ligação das bobinas em oposição.

c.a.chataza@gmail.com
FCT - ANCE Circuitos de Corrente Alternada

19. Calcular o circuito usando o método das malhas independentes, fazer a prova.
*
R X
X=4Ω
XM XM=3Ω
X1 R=3Ω
E Xc X1=5Ω
*
X2=8Ω
𝐸 = 50∠450 , 𝑉

20. Para este circuito, constitui as equações necessárias de acordo com o método das equações
de Kirchhoff.
E1
Z1

M
* *
X4 X5

R3 J Z2
E2
