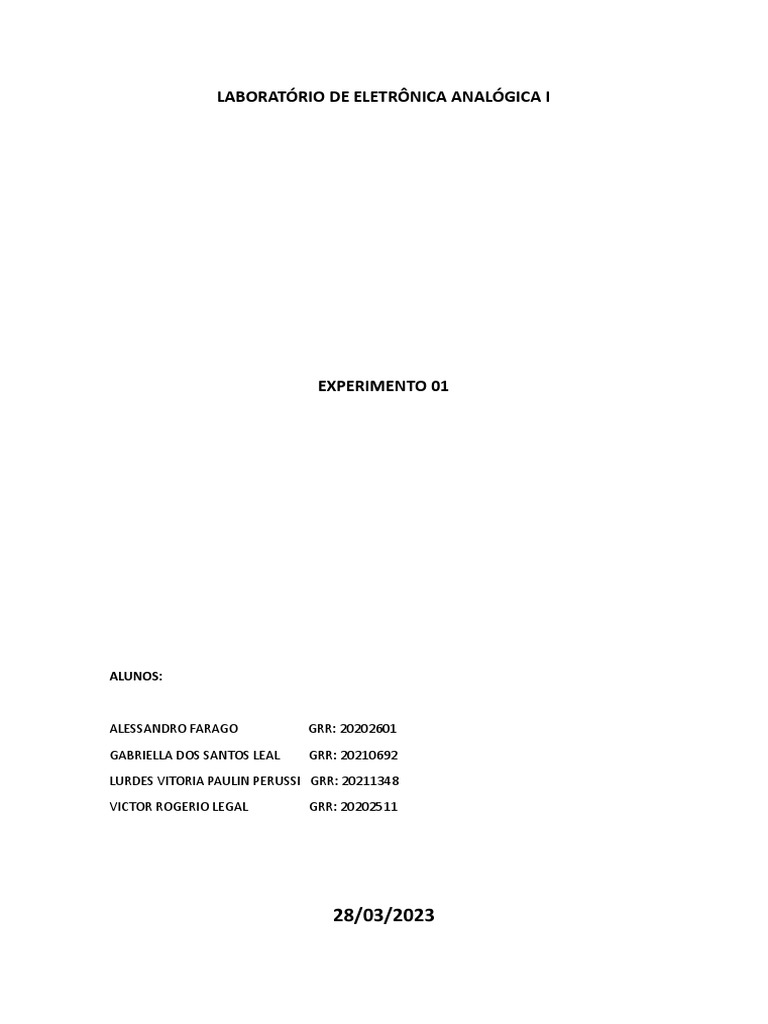

LABORATÓRIO DE ELETRÔNICA ANALÓGICA I

EXPERIMENTO 01

ALUNOS:

ALESSANDRO FARAGO GRR: 20202601

GABRIELLA DOS SANTOS LEAL GRR: 20210692
LURDES VITORIA PAULIN PERUSSI GRR: 20211348
VICTOR ROGERIO LEGAL GRR: 20202511

28/03/2023
 1. Traçar a curva I x V de um diodo de silício (1N4007). Apresentar essa curva em
um gráfico.

IxV
14

12

10

8
I (mA)

0
0 100 200 300 400 500 600 700 800
V (mV)

Gráfico 1 - Gráfico I x V

TABELA DE CÁLCULOS:

Va (mV) Vb (mV) Va - Vb (mV) I (mA)

0,27 0,27 0 0
100,9 100,9 0 0
199,5 199,5 0 0
300,5 300,4 0,1 0,001
399,7 398,8 0,9 0,009
498,6 491,6 7 0,07
600,4 564 36,4 0,364
699,8 604,1 95,7 0,957
799,2 635,5 163,7 1,637
901,6 654,7 246,9 2,469
994 668,1 325,9 3,259
1101 680,5 420,5 4,205
1197 688,5 508,5 5,085
1307 697 610 6,1
1397 703,2 693,8 6,938
1500 709 791 7,91
1609 714,8 894,2 8,942
1703 718,4 984,6 9,846
1803 722,5 1080,5 10,805
1904 725,5 1178,5 11,785
2000 728 1272 12,72
FOTOS DO EXPERIMENTO:

Figura 1 - Tensão Va (Sistema)

Figura 2 - Tensão Vb (Diodo)

Figura 3 Esquemático do Circuito
