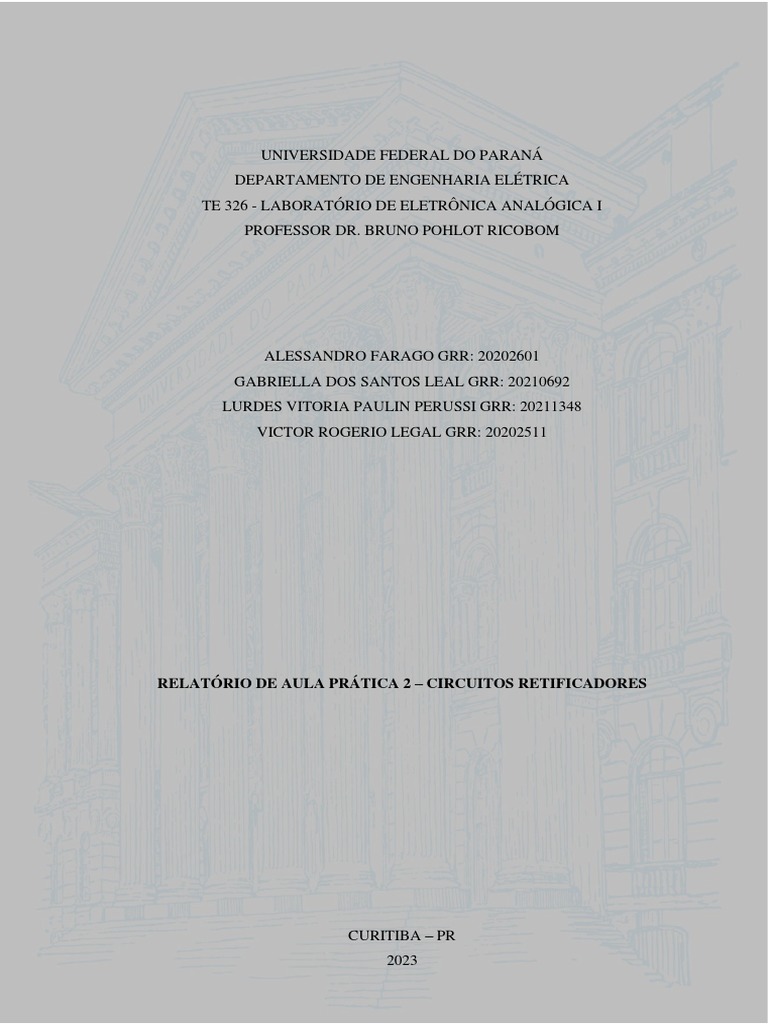

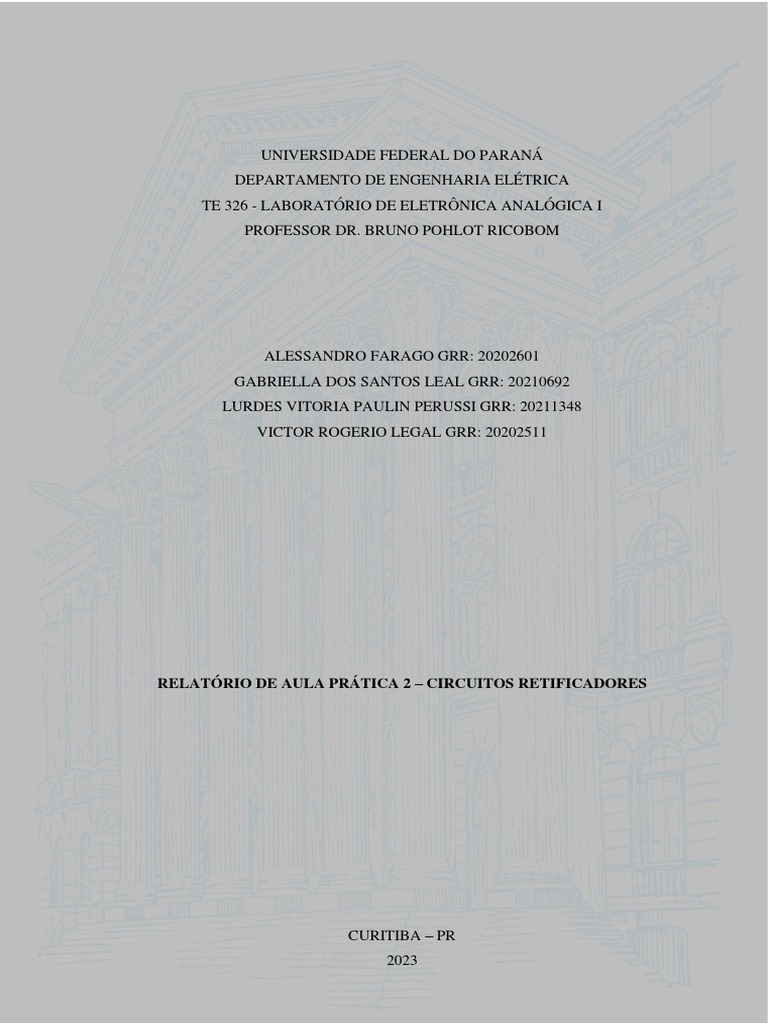

UNIVERSIDADE FEDERAL DO PARANÁ

DEPARTAMENTO DE ENGENHARIA ELÉTRICA

TE 326 - LABORATÓRIO DE ELETRÔNICA ANALÓGICA I
PROFESSOR DR. BRUNO POHLOT RICOBOM

ALESSANDRO FARAGO GRR: 20202601

GABRIELLA DOS SANTOS LEAL GRR: 20210692
LURDES VITORIA PAULIN PERUSSI GRR: 20211348
VICTOR ROGERIO LEGAL GRR: 20202511

RELATÓRIO DE AULA PRÁTICA 2 – CIRCUITOS RETIFICADORES

CURITIBA – PR
2023
 MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL DO PARANÁ
DEPARTAMENTO DE ENGENHARIA ELÉTRICA

INTRODUÇÃO

Esse relatório é o resultado de um experimento para determinar o funcionamento do

diodo como um retificador ao se trabalhar com corrente alternada.
O projeto foi realizado utilizando a matriz de contatos e seus respectivos componentes
e as medições foram feitas utilizando o multímetro e as pontas de prova do osciloscópio.
Os resultados mostraram que, se configurado corretamente, o diodo consegue agir como
retificador, e que existem diferentes tipos de retificadores usando diodos, cada um com
suas características. De acordo com a teoria, se diretamente polarizado, o diodo ceifa o
semiciclo negativo de uma tensão alternada e se inversamente polarizado, ceifa o semiciclo
positivo de uma tensão alternada.
Utilizando esses conhecimentos é possível, como será mostrado, transformar uma
tensão senoidal alternada em contínua. A aplicação do experimento confirmou o
comportamento dos diodos nessas condições.

1 RETIFICADOR DE MEIA ONDA

a) Medição da tensão do ponto A do canal 1 do osciloscópio com a medição da tensão

da tensão no ponto B.

Av. Cel. Francisco H. dos Santos, 100 • CEP 81530-000 • Curitiba • Paraná
MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL DO PARANÁ
DEPARTAMENTO DE ENGENHARIA ELÉTRICA

Av. Cel. Francisco H. dos Santos, 100 • CEP 81530-000 • Curitiba • Paraná
 MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL DO PARANÁ
DEPARTAMENTO DE ENGENHARIA ELÉTRICA

b) Tensão de pico a pico no ponto A e no ponto B.

c) Medição da tensão média no ponto A e no ponto B.

Av. Cel. Francisco H. dos Santos, 100 • CEP 81530-000 • Curitiba • Paraná
 MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL DO PARANÁ
DEPARTAMENTO DE ENGENHARIA ELÉTRICA

2 RETIFICADOR DE ONDA COMPLETA

a) Medição da tensão do ponto A do canal 1 do osciloscópio com a medição da tensão

da tensão no ponto B.

Av. Cel. Francisco H. dos Santos, 100 • CEP 81530-000 • Curitiba • Paraná
 MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL DO PARANÁ
DEPARTAMENTO DE ENGENHARIA ELÉTRICA

b) Medição da tensão do ponto A do canal 1 do osciloscópio com a medição da tensão

da tensão no ponto C.

Av. Cel. Francisco H. dos Santos, 100 • CEP 81530-000 • Curitiba • Paraná
 MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL DO PARANÁ
DEPARTAMENTO DE ENGENHARIA ELÉTRICA

c) Medição da tensão média do ponto C.

Av. Cel. Francisco H. dos Santos, 100 • CEP 81530-000 • Curitiba • Paraná
 MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL DO PARANÁ
DEPARTAMENTO DE ENGENHARIA ELÉTRICA

d) Por que a tensão média em cima do resistor aumentou usando o retificador de onda
completa?
O retificador de onda completa é um circuito eletrônico que converte uma tensão
alternada em uma tensão contínua pulsante. O circuito utiliza quatro diodos para "retificar"
as duas metades do ciclo da onda alternada, resultando em uma tensão pulsante que varia
entre os valores positivo e negativo.
Quando um resistor é adicionado em série com o circuito retificador de onda completa,
a tensão média sobre o resistor aumenta em comparação com um circuito retificador de
meia onda. Isso ocorre porque no circuito retificador de meia onda, metade da onda é
perdida, enquanto no circuito retificador de onda completa, as duas metades da onda são
utilizadas para produzir a tensão média.
Além disso, no circuito retificador de onda completa, como os diodos são
alternadamente polarizados, a corrente flui continuamente através do resistor. Isso resulta
em uma maior dissipação de energia no resistor, o que pode levar a um aumento na
8

Av. Cel. Francisco H. dos Santos, 100 • CEP 81530-000 • Curitiba • Paraná
 MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL DO PARANÁ
DEPARTAMENTO DE ENGENHARIA ELÉTRICA

temperatura do resistor. Por esse motivo, é importante selecionar um resistor com uma
classificação de potência adequada para evitar danos ao componente.

3 RETIFICADOR DE ONDA COMPLETA COM FILTRO

a) Medição da tensão do ponto A do canal 1 do osciloscópio.

Av. Cel. Francisco H. dos Santos, 100 • CEP 81530-000 • Curitiba • Paraná
MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL DO PARANÁ
DEPARTAMENTO DE ENGENHARIA ELÉTRICA

10

Av. Cel. Francisco H. dos Santos, 100 • CEP 81530-000 • Curitiba • Paraná
 MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL DO PARANÁ
DEPARTAMENTO DE ENGENHARIA ELÉTRICA

b) Qual é o valor do ripple na tensão A nesse caso?

𝑉𝑎𝑙𝑜𝑟 𝑅𝑀𝑆
𝑇𝑒𝑛𝑠ã𝑜 𝑑𝑜 𝑅𝑖𝑝𝑝𝑙𝑒 = ( ) ⋅ 100
𝑉𝑎𝑙𝑜𝑟 𝐷𝐶 𝑆𝑎í𝑑𝑎

12,135
𝑇𝑒𝑛𝑠ã𝑜 𝑑𝑜 𝑅𝑖𝑝𝑝𝑙𝑒 = ( ) ⋅ 100 = 𝟕𝟑, 𝟑𝟒𝟓 %
16,57

c) Tensão no ponto A.

d) Qual é o valor de ripple na tensão A após a substituição do capacitor?

𝑉𝑎𝑙𝑜𝑟 𝑅𝑀𝑆
𝑇𝑒𝑛𝑠ã𝑜 𝑑𝑜 𝑅𝑖𝑝𝑝𝑙𝑒 = ( ) ⋅ 100
𝑉𝑎𝑙𝑜𝑟 𝐷𝐶 𝑆𝑎í𝑑𝑎

11

Av. Cel. Francisco H. dos Santos, 100 • CEP 81530-000 • Curitiba • Paraná
MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL DO PARANÁ
DEPARTAMENTO DE ENGENHARIA ELÉTRICA

15,6
𝑇𝑒𝑛𝑠ã𝑜 𝑑𝑜 𝑅𝑖𝑝𝑝𝑙𝑒 = ( ) ⋅ 100 = 𝟗𝟔, 𝟐𝟗𝟔 %
16,2
