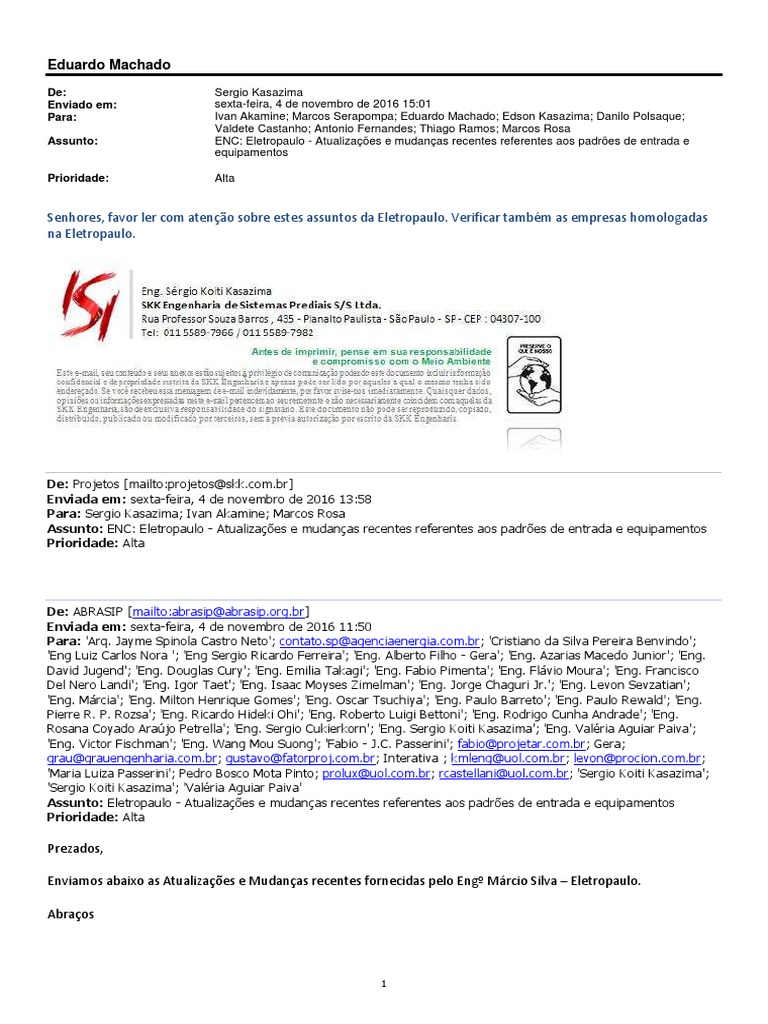

Eduardo Machado

De: Sergio Kasazima

Enviado em: sexta-feira, 4 de novembro de 2016 15:01
Para: Ivan Akamine; Marcos Serapompa; Eduardo Machado; Edson Kasazima; Danilo Polsaque;
Valdete Castanho; Antonio Fernandes; Thiago Ramos; Marcos Rosa
Assunto: ENC: Eletropaulo - Atualizações e mudanças recentes referentes aos padrões de entrada e
equipamentos

Prioridade: Alta

Senhores, favor ler com atenção sobre estes assuntos da Eletropaulo. Verificar também as empresas homologadas
na Eletropaulo.

De: Projetos [mailto:projetos@skk.com.br]

Enviada em: sexta-feira, 4 de novembro de 2016 13:58
Para: Sergio Kasazima; Ivan Akamine; Marcos Rosa
Assunto: ENC: Eletropaulo - Atualizações e mudanças recentes referentes aos padrões de entrada e equipamentos
Prioridade: Alta

De: ABRASIP [mailto:abrasip@abrasip.org.br]

Enviada em: sexta-feira, 4 de novembro de 2016 11:50
Para: 'Arq. Jayme Spinola Castro Neto'; contato.sp@agenciaenergia.com.br; 'Cristiano da Silva Pereira Benvindo';
'Eng Luiz Carlos Nora '; 'Eng Sergio Ricardo Ferreira'; 'Eng. Alberto Filho - Gera'; 'Eng. Azarias Macedo Junior'; 'Eng.
David Jugend'; 'Eng. Douglas Cury'; 'Eng. Emilia Takagi'; 'Eng. Fabio Pimenta'; 'Eng. Flávio Moura'; 'Eng. Francisco
Del Nero Landi'; 'Eng. Igor Taet'; 'Eng. Isaac Moyses Zimelman'; 'Eng. Jorge Chaguri Jr.'; 'Eng. Levon Sevzatian';
'Eng. Márcia'; 'Eng. Milton Henrique Gomes'; 'Eng. Oscar Tsuchiya'; 'Eng. Paulo Barreto'; 'Eng. Paulo Rewald'; 'Eng.
Pierre R. P. Rozsa'; 'Eng. Ricardo Hideki Ohi'; 'Eng. Roberto Luigi Bettoni'; 'Eng. Rodrigo Cunha Andrade'; 'Eng.
Rosana Coyado Araújo Petrella'; 'Eng. Sergio Cukierkorn'; 'Eng. Sergio Koiti Kasazima'; 'Eng. Valéria Aguiar Paiva';
'Eng. Victor Fischman'; 'Eng. Wang Mou Suong'; 'Fabio - J.C. Passerini'; fabio@projetar.com.br; Gera;
grau@grauengenharia.com.br; gustavo@fatorproj.com.br; Interativa ; kmleng@uol.com.br; levon@procion.com.br;
'Maria Luiza Passerini'; Pedro Bosco Mota Pinto; prolux@uol.com.br; rcastellani@uol.com.br; 'Sergio Koiti Kasazima';
'Sergio Koiti Kasazima'; 'Valéria Aguiar Paiva'
Assunto: Eletropaulo - Atualizações e mudanças recentes referentes aos padrões de entrada e equipamentos
Prioridade: Alta

Prezados,

Enviamos abaixo as Atualizações e Mudanças recentes fornecidas pelo Engº Márcio Silva – Eletropaulo.

Abraços

1
 MARIA LUISA K. L. PASSERINI
Presidente

Prezados(as), bom dia!

Com o objetivo de deixá-los atualizados com as recentes mudanças em algumas normas de grande importância e
outras informações que julgamos ser necessários para o desenvolvimento da atividade do dia a dia, estou enviando
abaixo uma breve descrição das mudanças ocorridas ao longo deste segundo semestre do ano de 2016 até a
presente data e ainda, em alguns casos, os pontos mais relevantes que foram alterados a fim de otimizar a leitura e
tornar mais assertiva a assimilação das mudanças.

Segue abaixo:

1. Atualização do CT 55

Os principais destaques desta revisão são:

• Nova construção interna da caixa que facilita a instalação de medidores;

• Novo arranjo que beneficia a acomodação dos equipamentos de medição;
• Detalhamento dos aspectos de montagem, visando a redução de rejeições;
• Novas ilustrações e desenhos construtivos;
• Regras de utilização e prazos de vigência;

2. Novo CT 67 - Novas Caixas de Medição com leitura voltada para a Via Pública

Os principais destaques desta revisão são:

Não substitui o atual padrão vigente – Caixa Tipo E;

Aplicação em ligações bifásicas com proteção individual de até 100A;

Ligação individual e coletiva com limite máximo de 04 medições;

2

Aplicação em rede de distribuição aérea e subterrânea;

Caixa embutida no muro frontal – ocupa espaço reduzido em relação ao padrão vigente;

Leitura e acesso ao medidor pela lado externo da propriedade – via pública;

Dispositivo de lacre e acesso ao disjuntor do cliente pelo lado interno da propriedade;

Sem prejuízo ao LIG-BT 2014 em relação aos demais quesitos de instalação.

3. Revisão da NTE 8.435 e novo QDC 5

Os principais destaques desta revisão são:

 Especificação e fornecimento pelo fabricante, do terminal simples e de furo duplo para conexões
dos cabos do ramal de entrada as chaves do quadro;
 Limitação dos cabos dos ramais de entrada e saída para o condutor de 240 mm² e vedado a
utilização do cabo de 400 mm² dada as implicações técnicas e de segurança na conexão deste tipo
de cabo;
3
  Modificação da altura de instalação do QDC para a nova medida compreendida 400 a 500 mm do
piso acabado visando possibilitar a altura do punho de manobra da chave a uma abertura segura
da mesma;
 Previsão para furação das extremidades dos barramentos para possibilitar a conexão circuito de
DPS na entrada;
 Condicionamento de utilização de chave de saída de no máximo de 1.250 A considerando manobra
única e simultânea e ainda proibindo a manobra individual por chave ou chave de maior
capacidade que esta;
 Possibilidade da aplicação do QDC ao sistema delta com neutro observando os critérios de
balanceamento;
 Acessório removível que possibilita a chegada dos ramais de entrada por meio de eletrodutos onde
a furação é realizada neste acessório (chapa) sem o comprometimento da estrutura do quadro;
 Solicitação de Anotação de Responsabilidade Técnica – ART, específica e para cada QDC ou vários,
fornecimentos ao mesmo empreendimento;
 Desenvolvimento de novo modelo de QDC tipo 5 que busca uma maior compactação da instalação
de forma segura e qualificada, entre outras.

Cumpre ainda este Boletim apresentar o novo modelo de QDC denominado tipo 5 que possui dimensões
de 500x1400x350 mm, já contemplado na revisão da NTE 8.435, e que permite a utilização em entrada de
energia para demanda até 112,5 kVA, um circuito de entrada de 240 mm² e número máximo de circuitos
de saídas composto por 4 (quatro) chaves de 160 A, que assume a função de Caixa Seccionadora de
entrada e de CDPM reduzindo o espaço que o atual padrão necessita em quase 60%.

4. Revisão do CT 64 - Procedimento para ajuste dos relés de subtensão e sobretensão para clientes de
MT - Chave de Transferência

Os principais destaques desta revisão são:

• Elaborado Comunicado Técnico 64 - Procedimento para ajuste dos relés de subtensão e sobretensão para
clientes de MT atendidos pelo Sistema Seletivo através de Chave de Transferência Automática tendo
4
 como objetivo orientar os clientes e colaboradores na aplicação do procedimento para ajustes dos relés de
proteção 27 (subtensão) e 59 (sobretensão) para clientes de Média Tensão atendidos pelo Sistema Seletivo
20 e 34,5 KV através de Chave de Transferência automática.

5. Revisão do CT 63 - Novos procedimentos para atendimento de solicitações técnicas em função das

alterações impostas pela REN 670 ANEEL

Os principais destaques desta revisão são:

 A aprovação prévia de projetos será obrigatória nas seguintes condições:

1. Ligação nova, alteração de carga e/ou fase, ligação provisória, festiva ou especial ou migração
de tensão, com carga instalada superior a 40 kW e/ou caixa de medição dos tipos H, M, N e P
com mais de 4 medições no sistema de distribuição aéreo;
2. Ligação nova, alteração de carga e/ou fase, ligação provisória, festiva ou especial ou migração
de tensão, com carga instalada superior a 20 kW no sistema de distribuição subterrâneo;
3. As solicitações que possuam motores elétricos com potência superior a 3 cv, ou equipamentos
de raio X, máquina de solda e de eletrogalvanização, independente da potência, ou ainda
qualquer outro equipamento especial que possua potência superior a 5 kW, se aplicam a
ambos os sistemas de distribuição, a saber, aéreo ou subterrâneo.

 Sem prejuízo as instruções para a análise prévia de projetos informadas anteriormente, as

instalações consumidoras que possuam potência individual de equipamento ou motor superior ao
estabelecido nas tabelas do CT 63, para cada tipo de categoria ou faixa de fornecimento, devem
também ser objetos de análise prévia de projeto;
 É recomendada a utilização de disjuntor geral com proteção térmica e magnética fixa de corrente
nominal. A utilização de disjuntor ajustável, ou seja, disjuntor com trip de ajuste de corrente em
relação à nominal é admitida desde que atenda a coordenação entre a proteção e os condutores,
ficando esta aprovação sob análise da área técnica e ainda que a corrente de demanda esteja
situada na faixa de 70 a 100% da corrente nominal do disjuntor.

6. Atualização do CT 39 - Requisitos para o atendimento e incorporação de redes em loteamentos e

empreendimentos particulares

Os principais destaques desta revisão são:

5
 • Apresentação pelo interessado dos projetos do empreendimento, em DWG e em escala, geo-
referenciados para o Sistema de Referência Geométrico padrão UTM Fuso 23 – SIRGAS2000 e
contendo ao menos 3 (três) pontos de amarração, diminuindo o tempo de cadastro e celeridade a
incorporação dos ativos a base;

• Exigência para que o empreendedor/loteador envie o certificado de garantia, desenhos das buchas
dos transformadores, notas fiscais e ensaios de recebimento, entre outros, a AES Eletropaulo
quando da aquisição dos equipamentos junto aos fabricantes homologados.

Exemplo meramente ilustrativo:

7. Nova NTE 8.444 - Sistemas de Barramentos Blindados e Processo de Homologação

A nova norma técnica NTE 8.444 - Sistemas de Barramentos Blindados e Processo de Homologação
estabelece as características técnicas mínimas exigidas para a fabricação, montagem e homologação de
barramentos blindados a serem comercializados na área de concessão da AES Eletropaulo.

Essa norma traz grandes inovações tecnológicas no segmento de medição eletrônica centralizada onde é
aplicado este tipo de tecnologia onde cumpre se destacar as principais inovações:

Trata-se da primeira norma da AES Eletropaulo neste segmento e a pioneira deste entre todas as
distribuidoras neste tipo de tecnologia, instrumentalizando ainda a aplicação e montagem deste
equipamento na forma TTA (a abreviação TTA é usada pela norma para designar um conjunto de
manobra e controle de baixa tensão que possui todos os ensaios de tipo totalmente testados)
conforme ABNT NBR 60.439-1/6;

Institui que a forma construtiva da linha de barramentos blindados e todos os elementos que integram
este sistema, em conformidade com a norma ABNT NBR 60.439-6 que traz mais segurança as
instalações e manutenções deste equipamento já que o equipamento deve possuir barreira corta-fogo
interna em conformidade com a NBR-5410;

Estabelece um grau de proteção mínimo para invólucros dos barramentos blindados como IP 54 que
visa proteger o acesso as partes perigosas por qualquer elemento sólido em forma de poeira e
projeção de água a 360°, em instalação do tipo abrigada e ainda o grau de proteção contra impactos IK
8 previsto na norma IEC 62.262;

6
 Convenciona um protocolo único para a realização do ensaio de elevação de temperatura e de
características elétricas do barramento blindado de forma a assegurar parâmetros técnicos mínimos
para a queda de tensão por faixa de utilização e em função da temperatura de funcionamento do
equipamento assegurando a menor perda técnica;

Instruí os fabricantes de barramentos blindados quanto aos requisitos para a instalação, montagem e
armazenamento em obra por empresas qualificadas para esta atividade em conformidade com a
norma ABNT NBR 16.019 trazendo com isto a segurança operacional das instalações;

Condiciona que todos os fabricantes interessados por homologar os seus barramentos blindados na
área de concessão da AES Eletropaulo submeta os seus protótipos a avaliações prévias e ensaios
normativos previstos nas normas ABNT NBR 60.439-1/2, NBR 60.529, IEC 62.262 e outras correlatas,
assim como todos os materiais e equipamentos internos possuam os ensaios de tipo previsto em
norma específica.

8. Atualização da lista de fabricantes homologados para o padrão de entrada

Seguem abaixo os links para cada tipo de material/equipamento homologados:

• Clique aqui para download da Caixa de medição, de distribuição e seccionamento

• Clique aqui para download do Poste particular e de aço e de concreto duplo T
• Clique aqui para download do Conjunto Blindado de Média Tensão
• Clique aqui para download do Barramento Blindado
• Clique aqui para download do Quadro de Distribuição Compacto – QDC
• Clique aqui para download de Cabina de Barramentos tipo blindadas de baixa tensão
• Clique aqui para download de Afastador para ramal e Suporte Olhal para amarração de escadas
• Clique aqui para download de Pré-moldados para infraestrutura civil subterrânea

7
Por fim, temos ainda alguns projetos em andamento e estaremos informando como também pedimos que estejam
sempre atentos as listas de fabricantes homologados pois novos fabricantes podem ser inseridos com também
outros produtos principalmente nos cubículos de média tensão, barramentos blindados e cabinas de barramentos.

Peço transmitir estas informações para todos os membros do SECOVI/ABRASIP e espero ter contibuído para
melhorar os processos.
