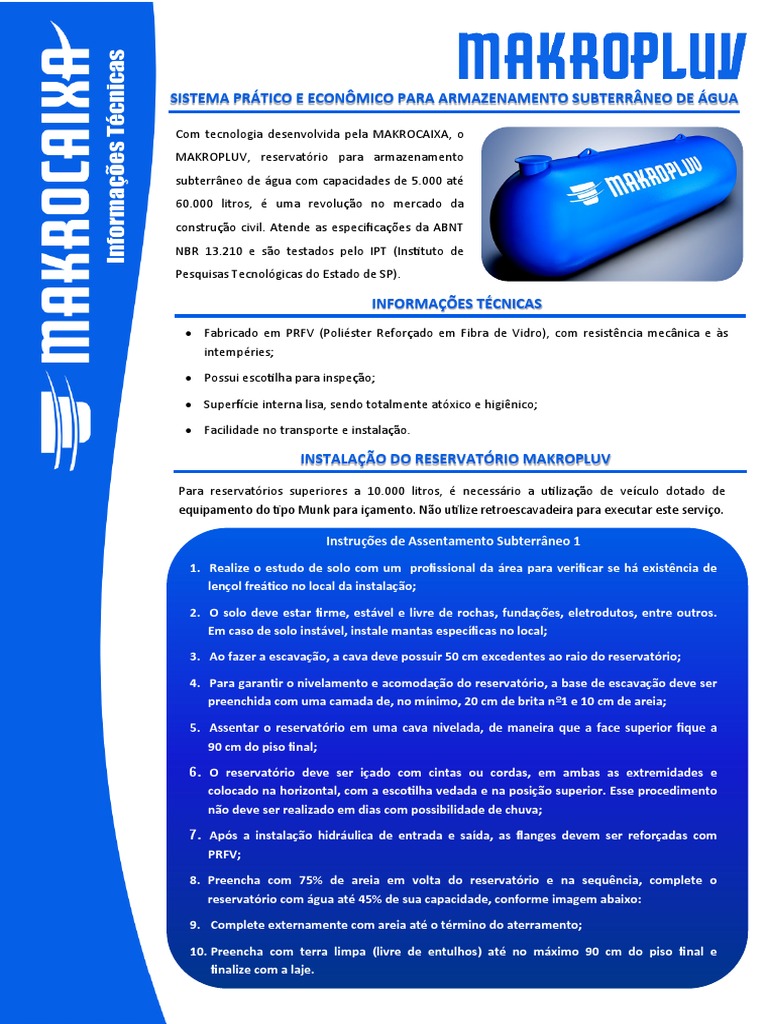

SISTEMA PRÁTICO E ECONÔMICO PARA ARMAZENAMENTO SUBTERRÂNEO DE ÁGUA

Com tecnologia desenvolvida pela MAKROCAIXA, o

MAKROPLUV, reservatório para armazenamento
subterrâneo de água com capacidades de 5.000 até
60.000 litros, é uma revolução no mercado da
construção civil. Atende as especificações da ABNT
NBR 13.210 e são testados pelo IPT (Instituto de
Pesquisas Tecnológicas do Estado de SP).

INFORMAÇÕES TÉCNICAS
 Fabricado em PRFV (Poliéster Reforçado em Fibra de Vidro), com resistência mecânica e às
intempéries;

 Possui escotilha para inspeção;

 Superfície interna lisa, sendo totalmente atóxico e higiênico;

 Facilidade no transporte e instalação.

INSTALAÇÃO DO RESERVATÓRIO MAKROPLUV

Para reservatórios superiores a 10.000 litros, é necessário a utilização de veículo dotado de

equipamento do tipo Munk para içamento. Não utilize retroescavadeira para executar este serviço.

Instruções de Assentamento Subterrâneo 1

1. Realize o estudo de solo com um profissional da área para verificar se há existência de
lençol freático no local da instalação;

2. O solo deve estar firme, estável e livre de rochas, fundações, eletrodutos, entre outros.
Em caso de solo instável, instale mantas específicas no local;

3. Ao fazer a escavação, a cava deve possuir 50 cm excedentes ao raio do reservatório;

4. Para garantir o nivelamento e acomodação do reservatório, a base de escavação deve ser

preenchida com uma camada de, no mínimo, 20 cm de brita nº1 e 10 cm de areia;

5. Assentar o reservatório em uma cava nivelada, de maneira que a face superior fique a
90 cm do piso final;

6. O reservatório deve ser içado com cintas ou cordas, em ambas as extremidades e

colocado na horizontal, com a escotilha vedada e na posição superior. Esse procedimento
não deve ser realizado em dias com possibilidade de chuva;

7. Após a instalação hidráulica de entrada e saída, as flanges devem ser reforçadas com
PRFV;

8. Preencha com 75% de areia em volta do reservatório e na sequência, complete o

reservatório com água até 45% de sua capacidade, conforme imagem abaixo:

9. Complete externamente com areia até o término do aterramento;

10. Preencha com terra limpa (livre de entulhos) até no máximo 90 cm do piso final e
finalize com a laje.
 INSTALAÇÃO DO RESERVATÓRIO MAKROPLUV

0,50 cm 0,50 cm Legenda:

Brita
Terra
Areia
0,10 cm
Concreto/Laje

0,50 cm 0,50 cm

0,10 cm
0,20 cm

Acqualife Indústria e Comércio de Produtos Sintéticos LTDA

CNPJ 07.496.597/0001-56 IE 581.136.348.114
Estrada do Sapopemba, 5.800 — Quarta Divisão 09434-630 — Ribeirão Pires, SP
(11) 4829-3223 (11) 97395-3002 makrocaixa@makrocaixa.com.br www.makrocaixa.com.br
SISTEMA PRÁTICO E ECONÔMICO PARA ARMAZENAMENTO SUBTERRÂNEO DE ÁGUA

Em caso de solo com lençol freático, além das recomendações anteriores, é necessário seguir as
instruções de ancoragem do reservatório:

Instruções de Assentamento Subterrâneo 2 - Sobre Lençol Freático

1. Deve-se drenar e desviar o lençol freático da cava;

2. Construir uma base de concreto que suporte o peso do reservatório cheio. Exemplo:
18.000L = 18.000 kg;

3. O reservatório deve ser ancorado com cabos de aço que passarão nos olhais fixados em
suas extremidades;

4. Deve-se construir suportes de concreto com altura de 15 cm e com 50 cm excedentes do

raio do reservatório, onde os cabos de aço poderão ser amarrados para impedir a
movimentação do reservatório.

INSTALAÇÃO DO RESERVATÓRIO MAKROPLUV COM LENÇOL FREÁTICO

0,50 cm 0,50 cm

0,10 cm

0,50 cm 0,50 cm Legenda:

Terra
0,10 cm Areia
Concreto

Acqualife Indústria e Comércio de Produtos Sintéticos LTDA

CNPJ 07.496.597/0001-56 IE 581.136.348.114
Estrada do Sapopemba, 5.800 — Quarta Divisão 09434-630 — Ribeirão Pires, SP
(11) 4829-3223 (11) 97395-3002 makrocaixa@makrocaixa.com.br www.makrocaixa.com.br
