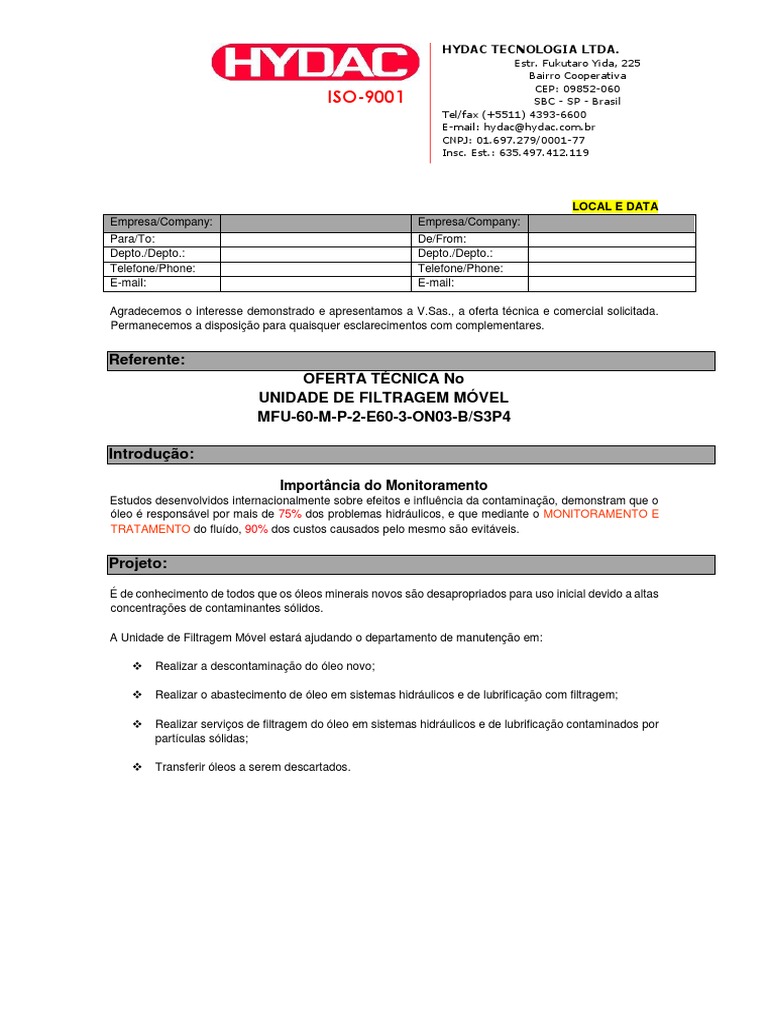

Agradecemos o interesse demonstrado e apresentamos a V.Sas., a oferta técnica e comercial solicitada.

Permanecemos a disposição para quaisquer esclarecimentos com complementares.

Referente:
OFERTA TÉCNICA No
UNIDADE DE FILTRAGEM MÓVEL
MFU-60-M-P-2-E60-3-ON03-B/S3P4

Introdução:

Importância do Monitoramento
Estudos desenvolvidos internacionalmente sobre efeitos e influência da contaminação, demonstram que o
óleo é responsável por mais de 75% dos problemas hidráulicos, e que mediante o MONITORAMENTO E
TRATAMENTO do fluído, 90% dos custos causados pelo mesmo são evitáveis.

Projeto:

É de conhecimento de todos que os óleos minerais novos são desapropriados para uso inicial devido a altas
concentrações de contaminantes sólidos.

A Unidade de Filtragem Móvel estará ajudando o departamento de manutenção em:

 Realizar a descontaminação do óleo novo;

 Realizar o abastecimento de óleo em sistemas hidráulicos e de lubrificação com filtragem;

 Realizar serviços de filtragem do óleo em sistemas hidráulicos e de lubrificação contaminados por

partículas sólidas;

 Transferir óleos a serem descartados.

 HYDAC TECNOLOGIA LTDA.
Estr. Fukutaro Yida, 225
Bairro Cooperativa
CEP: 09852-060
ISO-9001 SBC - SP - Brasil
Tel/fax (+5511) 4393-6600
E-mail: hydac@hydac.com.br
CNPJ: 01.697.279/0001-77
Insc. Est.: 635.497.412.119

Descrição Técnica:

MFU-60-3

Unidade de filtração móvel com alta capacidade e

eficiência de remoção de contaminantes sólidos;

Utilizada para filtrar e transferir óleos minerais.

Permite a utilização com diferentes graus de filtração 03 e

10 µm absolutos com razão βx>1000 (99% eficiência).

Bomba hidráulica de alta eficiência, baixo ruído e com válvula

de alivio incorporada.

DADOS TÉCNICOS DA UNIDADE DE FILTRAGEM

Tipo de unidade de filtragem: Móvel
Tipos de bombas: Engrenagem helicoidal com válvula de alívio incorporada
Vazão: 55 l/min
Pressão de operação: 8,0 bar 80mca.
Faixa de Viscosidade: 10... 1200 cSt
Fluido de operação: Óleo mineral (ISO 51424)
Faixa de Temperatura do fluido: -10...80ºC
Umidade relativa (Ambiente): 90%
Vedação: NBR
Entrada: 3 metros – DN38 Saída:
Comprimento das Mangueiras:
4 metros –DN25
DADOS TÉCNICOS DO ELEMENTO FILTRANTE
Tipo de elemento filtrante: Cartucho Plissado de Borocilicado “Fibra de Vidro”.
Elemento Filtrante: 2600 R
Grau de Filtração
06 µm a βx(c) = 1000
(conforme ISO 16889)
Eficiência (conforme ISO 16889): β≥1000 (99,9% de eficiência)
Capacidade de retenção
423.0 g a 2.0 bar
(conforme ISO 16889):
DADOS TÉCNICOS PARTE ELÉTRICA
Tensão de Alimentação: E60 = 220V-3Ph-60Hz
Potência: 1,5 CV
Chave de partida: Com proteção térmica
Comprimento do cabo: 10 metros
Classe de proteção: IP 55.

ISO-9001
Escopo de fornecimento:
Item Descrição
1 Filtro Y de Sucção
Mangueira de Sucção DN 38 com espiral,
2 6
transparente, comprimento de 4m
Motor Elétrico: 1,5CV, 4 Pólos, Trifásico
3 7
220V, 380V e 440V
Bomba de Engrenagens:
4 Vazão 55 l/min e Pressão: 8.0 bar
HYDAC TECNOLOGIA LTDA.
Estr. Fukutaro Yida, 225
Bairro Cooperativa
CEP: 09852-060
SBC - SP - Brasil
Tel/fax (+5511) 4393-6600
E-mail: hydac@hydac.com.br
CNPJ: 01.697.279/0001-77
Insc. Est.: 635.497.412.119
Item Descrição
Filtro NF 2650
 Elemento: 2600 R 003 ON
 Grau de filtração: 06 m
absolutos.
5  Eficiência na remoção: >1000
(Eficiência de 99,9%).
 Indicador de elemento saturado:
Visual
 Número de elementos: 01x
Mangueira de Retorno DN 25 com
espiral, transparente, comprimento de
3m
Chave de partida do motor compatível
com a tensão de alimentação e proteção
térmica.
05 Metros de cabo elétrico + conector
elétrico 3ph+1T Steck 16 A 440V-
VERMELHO
8 Estrutura metálica móvel
 HYDAC TECNOLOGIA LTDA.
Estr. Fukutaro Yida, 225
Bairro Cooperativa
CEP: 09852-060
ISO-9001 SBC - SP - Brasil
Tel/fax (+5511) 4393-6600
E-mail: hydac@hydac.com.br
CNPJ: 01.697.279/0001-77
Insc. Est.: 635.497.412.119

Desenho Dimensional:

Segue em anexo a oferta comercial.

Colocamo-nos a disposição para esclarecê-los em eventuais dúvidas.
