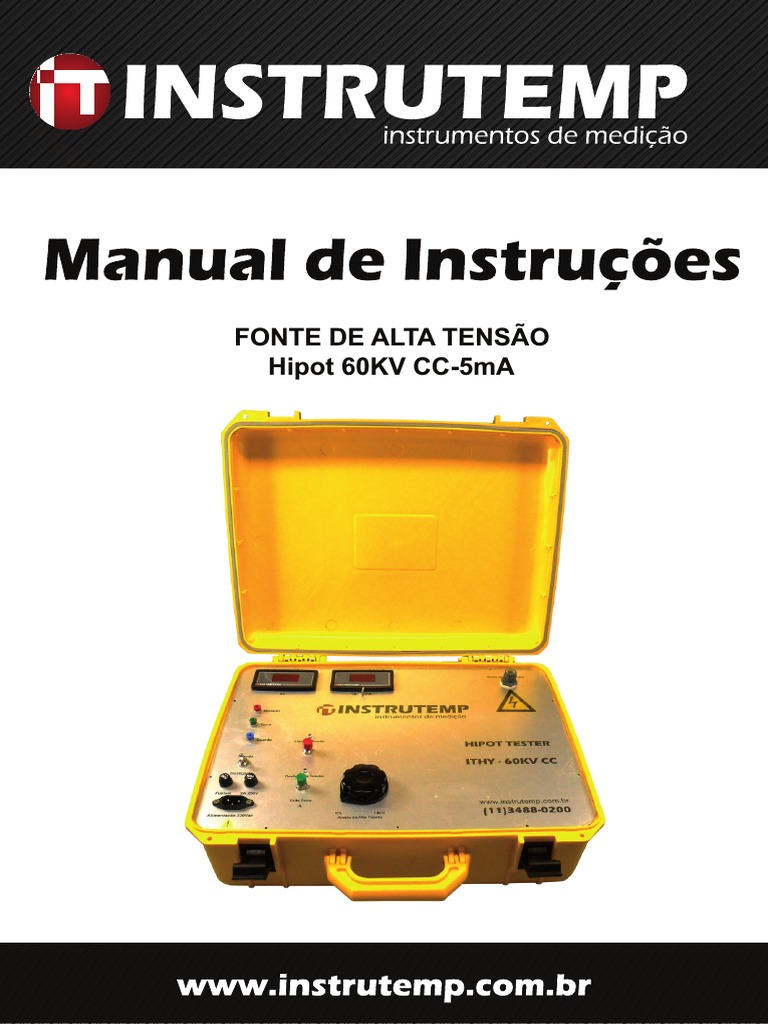

FONTE DE ALTA TENSÃO

Hipot 60KV CC-5mA

 O ITHY-60KV é um testador dielétrico robusto para as
mais diversas aplicações em corrente contínua.
Foi projetado para suportar um grande número de
testes destrutivos com segurança aos equipamentos e
usuários envolvidos.
Atenção às instruções abaixo para maximizar sua
experiência com este produto:

1. CUIDADO

Ÿ Este equipamento foi projetado para gerar alta

tensão com a máxima proteção para o operador.
Ÿ Este manual de instrução de uso salienta a técnica
de manuseio com a máxima proteção possível.
Ÿ Através dessa instrução chamamos a atenção do
operador para cuidados especiais no procedimento
Ÿ de operação.

2. IMPORTANTE
Ÿ Antes de ligar a alimentação esteja seguro de que o
equipamento está aterrado. Para fazer este
aterramento deve-se ligar o fio terra no borne preto
(terra) do instrumento e a ponta com garra no
aterramento, ou a tomada de alimentação ter o
terra.
 Ÿ Antes de ligar o aterramento desligue a
alimentação.
Ÿ Sempre curto-circuite a alta tensão a terra antes de
desconectar a amostra sob teste.
Ÿ O aterramento deverá permanecer conectado até
que a alta tensão seja desconectada.
Ÿ Sem o terra o equipamento não liga a saída de alta
tensão, e é indicado no frontal falta terra.

3. ESPECIFICAÇÕES TÉCNICAS

Alimentação 220 Vca. - 60 Hz.

Consumo máximo
1.5 Amp.
de Alimentação
02 fusíveis de
3 A. / 250 Vca
proteção
Polaridade de Saída Negativa
Avanço de Tensão Manual
Potencia 300 W

Função Escala Resolução Desarme Classe

Indicardores de KV - DC 0 - 60 KV 0,1 V ------- 1,5%±3 Dig.

Corrente e Tensão mA - DC 0 - 5,00 mA 10 µA em 5,5 mA 1,5%±3 Dig.
µA - DC 0 - 1999 µA 1 µA em 1999 µA 1,5%±3 Dig.

Altura 190 mm
Largura 390 mm
Comprimento 500 mm
Peso 7 Kg

O instrumento é montado em um gabinete tipo mala de

estrutura forte e leve, resistente a impactos e garante a máxima
proteção do instrumento.
 3. ACESSÓRIOS FORNECIDOS
Cabo de alimentação com plug de 3 pinos (sendo 2 pinos
para alimentação e 1 para terra).
Cabo de saída de alta tensão com isolação própria para
alta tensão, com garras tipo jacaré de 2m de comprimento.
Cabo auxiliar de medição na cor vermelha, com pino
banana e garra jacaré de 2,5m de comprimento.
Cabo de aterramento na cor verde, com pino banana e
garra jacaré com 2,5m de comprimento.
Cabo de guarda na cor azul, com pino banana e garra
jacaré com 2,5m de comprimento.

Instruções de operação
1. Aterre a unidade antes de conectar a alimentação, o
borne terra pode ser utilizado para esse propósito.
2. Conectar o cabo de alta tensão e o cabo de medição
na amostra sob teste.
3. Conectar o cabo de alimentação à rede 220 VAC.
4. Colocar o ajuste de alta tensão em zero – se este
ajuste não estiver em zero, a alta tensão não liga.
5. Ligar a chave Liga/Desliga.
6. Acionar o botão de Alta Tensão. Cuidado: neste
momento você tem alta tensão no cabo e, consequente-
mente, na peça sob teste. Espere 30 segundos e prossiga
para o próximo passo.
 7. Gire o botão de tensão até o nível de tensão desejado.
8. Mantenha a tensão de saída o tempo desejado e
apenas a corrente de fuga deve ser lida.
9. Retorne a zero ao ajuste de Tensão , aguarde o
kilovoltímetro indicar zero e acione o botão para desligar a
alta tensão.
10. Se a isolação da amostra sob teste romper ou a fuga
for superior a 5mA, o sistema de proteção
11. Conectar o cabo guarda apenas para eliminar
correntes parasitas que causam oscilação no
miliamperimetro desligará automaticamente a alta tensão

Garantia integral por um ano

Cobertura:
Os instrumentos da marca INSTRUTEMP são garantidos
pela INSTRUTEMP – INSTRUMENTOS DE MEDIÇÃO LTDA.
contra defeitos da fabricação de material ou montagem
por um ano; a partir da data de compra original, com
exceção das baterias e do eventual dano por elas
causadas.
Durante o período de garantia INSTRUTEMP reparará, a
seu critério, ou substituirá, sem qualquer ônus o produto
comprovadamente defeituoso, quando for enviado, com
frete pago a Assistência Técnica da INSTRUTEMP.
 Fora da cobertura:
As baterias e os danos por elas causados, não estão
cobertos por esta garantia. Consulte o fabricante das
baterias sobre as garantias contra vazamentos das mesmas.
Esta garantia não se aplica se o produto foi danificado por
acidentes ou mau uso, ou como resultado de modificações
efetuadas por terceiros que não a INSTRUTEMP, ou
Assistencia Técnica Autorizada.
Nenhum outro tipo de garantia expressa será dado.
Os produtos são vendidos tendo como base as
especificações aplicáveis por ocasião da fabricação.
A INSTRUTEMP não se obriga a modi car ou atualizar
seus produtos, depois que estes são vendidos ou
comercializados.

ASSISTÊNCIA TÉCNICA NO BR
A sua empresa poderá obter Assistência Técnica para
seu Instrumento sempre que ele necessitar reparos,
estando ou não no período de garantia. Fora do período de
garantia haverá um custo de reparo ou de conserto.
Instruções para remeter seu instrumento para reparos:
1. Breve descrição do problema observado
2. Nota Fiscal de Remessa para conserto
3. Cópia da Nota Fiscal de compra, se o instrumento
estiver no período da garantia.
 Se seu instrumento necessita de reparos, envie o
acompanhado do seguinte:

INSTRUTEMP INSTRUMENTOS DE MEDIÇÃO LTDA.

RUA FERNANDES VIEIRA, 156
BELENZINHO – SÃO PAULO – SP
CEP: 03059-023
Tel: (11) 3488-0200

Custo de reparos
A Instrutemp adota o sistema de orçamento, para
reparos feito fora do período de garantia. Neste sistema os
custos são determinados pelas peças ou componentes
danificados que serão substituídos, mão de obra envolvida,
revisão, limpeza e empacotamento.

Garantia de reparos
O material e a mão de obra utilizados nos reparos
realizados fora de período de garantia, são garantidos.
Rua Fernandes Vieira, 156 - Belenzinho
03059-023 - São Paulo - SP
Tel: (11) 3488-0200
Fax: (11) 3488-0208
e-m@il: vendas@instrutemp.com.br
www.instrutemp.com.br
