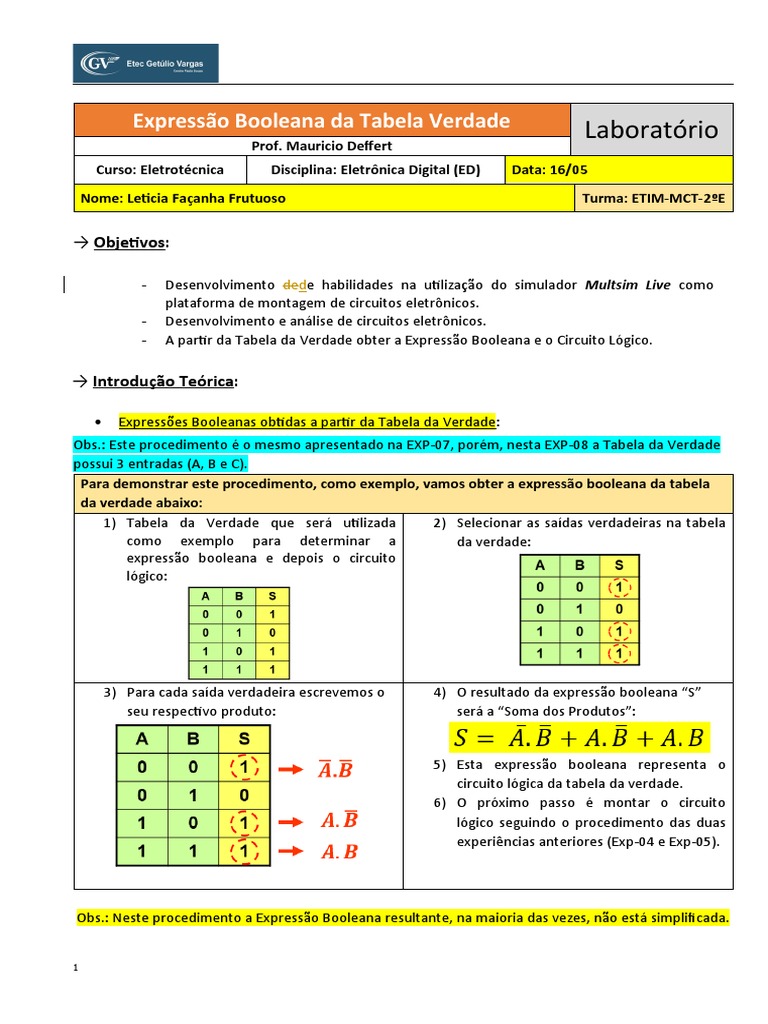

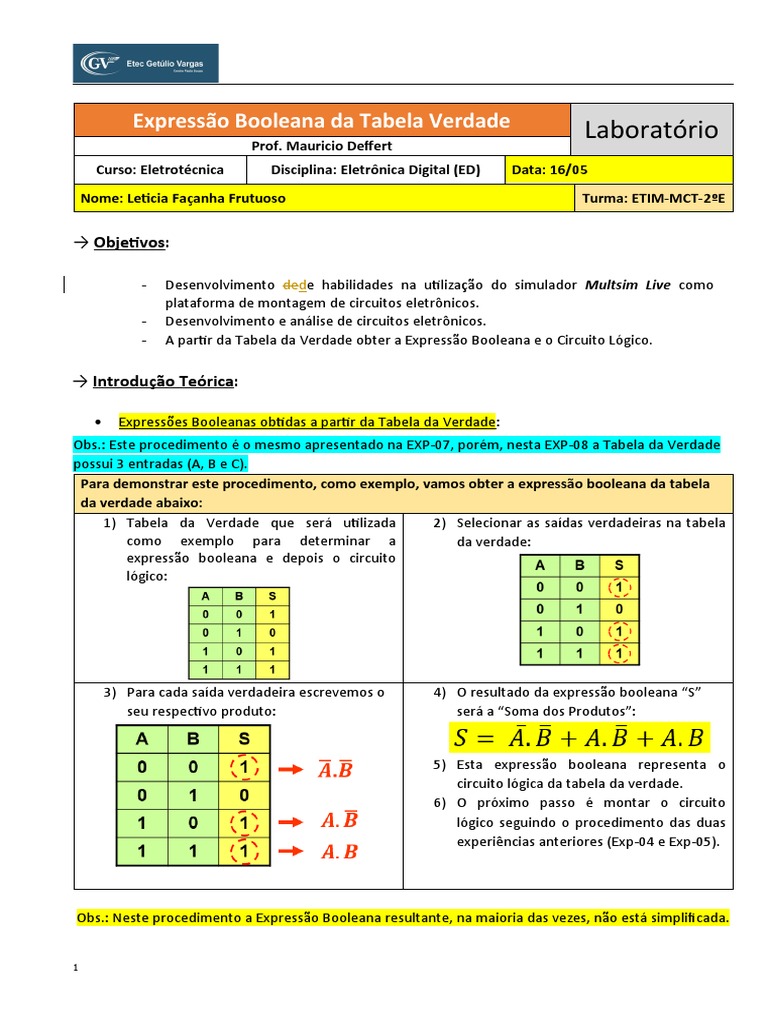

Expressão Booleana da Tabela Verdade

Prof. Mauricio Deffert

Laboratório
Curso: Eletrotécnica Disciplina: Eletrônica Digital (ED) Data: 16/05
Nome: Leticia Façanha Frutuoso Turma: ETIM-MCT-2ºE

→ Objetivos:

- Desenvolvimento dede habilidades na utilização do simulador Multsim Live como

plataforma de montagem de circuitos eletrônicos.
- Desenvolvimento e análise de circuitos eletrônicos.
- A partir da Tabela da Verdade obter a Expressão Booleana e o Circuito Lógico.

→ Introdução Teórica:

 Expressões Booleanas obtidas a partir da Tabela da Verdade:

Obs.: Este procedimento é o mesmo apresentado na EXP-07, porém, nesta EXP-08 a Tabela da Verdade
possui 3 entradas (A, B e C).
Para demonstrar este procedimento, como exemplo, vamos obter a expressão booleana da tabela
da verdade abaixo:
1) Tabela da Verdade que será utilizada 2) Selecionar as saídas verdadeiras na tabela
como exemplo para determinar a da verdade:
expressão booleana e depois o circuito
lógico:

3) Para cada saída verdadeira escrevemos o 4) O resultado da expressão booleana “S”

seu respectivo produto: será a “Soma dos Produtos”:

5) Esta expressão booleana representa o

circuito lógica da tabela da verdade.
6) O próximo passo é montar o circuito
lógico seguindo o procedimento das duas
experiências anteriores (Exp-04 e Exp-05).

Obs.: Neste procedimento a Expressão Booleana resultante, na maioria das vezes, não está simplificada.

1
2
 Exemplo: Circuito Lógico para uma Tabela da Verdade de 3 entradas (A, B e C):

Simulando este circuito, teremos como resultado a tabela da verdade apresentada acima.

→ Lista de Materiais (Utilizados no Simulador Multisim Live):

- 01 fonte de tensão de 5Volts.

- 01 Proto-board PL-554 (Área de edição do simulador - Schematic)
- 01 Resistor de 220 Ω
- 01 Led vermelho
- 03 Chaves para nível lógico
- Portas Lógicas: NOT, AND e OR
- Cabos e fios de conexão (No Multisim Live: Carretel).

3
→ Procedimento Experimental:

TABELA DA VERDADE
A B C S

A partir da tabela da
0 0 0 1
verdade ao lado, ache a
Expressão Booleana 0 0 1 0
que esta tabela executa 0 1 0 0
e depois monte o seu 0 1 1 0
Circuito Lógico. 1 0 0 1
 Teste, se possível, com
1 0 1 0
o simulador Multisim
Live.
1 1 0 0
1 1 1 1
 Convenções: Expressão Booleana:
- LED APAGADO = 0; S= A . B . C + A . B . C +A . B . C
- LED ACESO = 1;
- NÍVEL LÓGICO BAIXO = 0;
- NÍVEL LÓGICO ALTO = 1.
Circuito Lógico

4
 1- TABELA DA VERDADE
A B C S

A partir da tabela da
0 0 0 1
verdade ao lado, ache a
Expressão Booleana 0 0 1 0
que esta tabela executa 0 1 0 1
e depois monte o seu 0 1 1 0
Circuito Lógico. 1 0 0 1
 Teste, se possível, com
1 0 1 0
o simulador Multisim
Live.
1 1 0 1
1 1 1 0
 Convenções: Expressão Booleana:
- LED APAGADO = 0; S= A . B . C + A . B . C + A . B . C
- LED ACESO = 1;
- NÍVEL LÓGICO BAIXO = 0;
- NÍVEL LÓGICO ALTO = 1.
Circuito Lógico:

→ CONCLUSÃO:

Observação: Baseie sua conclusão nos objetivos da experiência, discutindo se estes foram alcançados ou
não, para cada item analisado. Comente possíveis observações feitas durante a experiência.

Conclusão:
Ao decorrer do experimento, foi visto como uma tabela da verdade corresponde
diretamente a formação de uma expressão booleana e a montagem de um circuito lógico.
Contudo, foi mostrado diretamente, através da prática, como as saídas verdadeiras da tabela
da verdade correspondem as saídas verdadeiras de um circuito lógico (por meio da mudança
de estado que o led se encontra). Logo, para saber se um circuito está correspondendo
precisamente a um projeto realizado, se deve ser visto a tabela da verdade do mesmo, e
5 montado a sua expressão, para assim, não haver imprevistos.
 Área opcional para inclusão de imagens.
