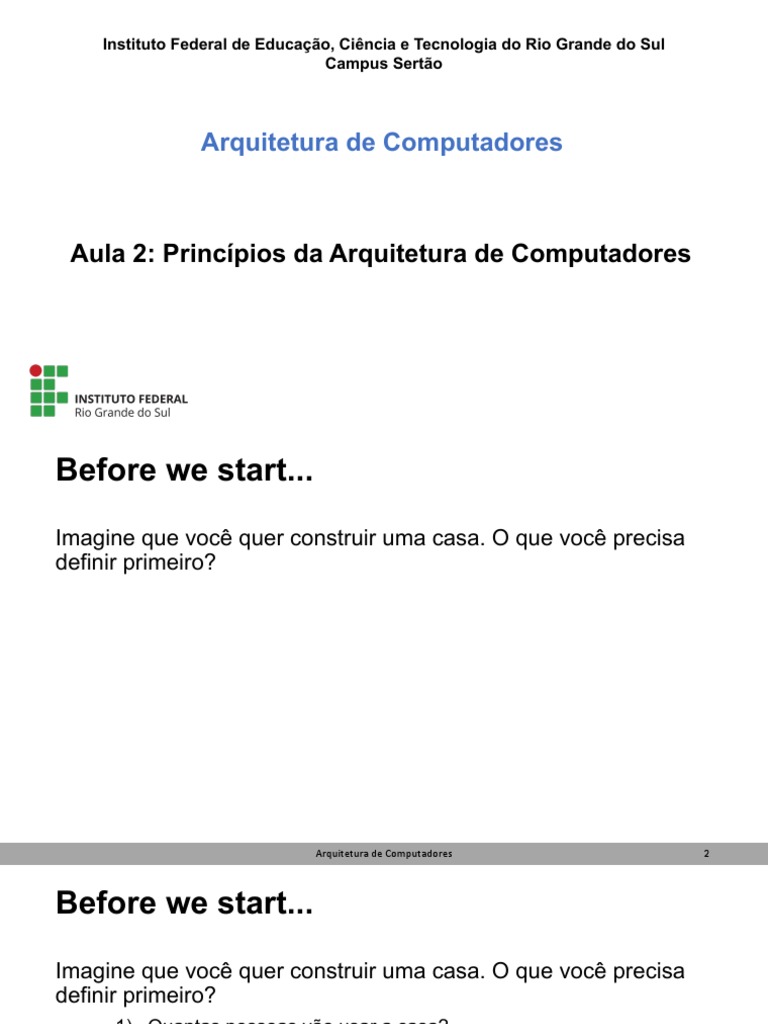

Aula 02

Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul
Campus Sertão
Arquitetura de Computadores
Aula 2: Princípios da Arquitetura de Computadores

Before we start...
Imagine que você quer construir uma casa. O que você precisa
definir primeiro?
Arquitetura de Computadores 2
Before we start...
Imagine que você quer construir uma casa. O que você precisa
definir primeiro?
1) Quantas pessoas vão usar a casa?
2) Quantos quartos serão necessários?
3) Os banheiros vão ter água quente?
4) Vai ter piso aquecido?
5) Vai ter lareira?
6) Quantos ar condicionados vão ter?
Before we start...
Imagine que você quer construir uma casa. O que você QUER
na casa? O que vamos definir primeiro?
1) Quantas pessoas vão usar a casa?
2) Quantos quartos serão necessários?
3) Os banheiros vão ter água quente?
4) Vai ter piso aquecido?
5) Vai ter lareira?
6) Quantos ar condicionados vão ter?
Essas são as definições (visíveis) que o Arquiteto vai estabelecer
Próxima fase?
Já definimos o que QUEREMOS que a casa tenha. Como

colocar em prática?
Próxima fase?

1) Onde vou colocar a fiação elétrica para não atrapalhar?
2) Onde vou colocar as tomadas?
3) Como vou instalar o piso aquecido?
4) Qual o tamanho do chaminé da lareira?
5) Qual o dimensionamento do ar condicionado?
6) Qual o tipo de aquecimento da água para os banheiros?
Próxima fase?

1) Onde vou colocar a fiação elétrica para não atrapalhar?
2) Onde vou colocar as tomadas?
3) Como vou instalar o piso aquecido?
Essas são as definições (não-visíveis) que o Engenheiro vai estabelecer
Próxima fase?

colocar emArquiteto
prática? vai Engenheiro vai
definir como as
1) definir o que a
Onde vou colocar a fiação elétrica para não atrapalhar?
2) Onde vou colocar as tomadas? coisas serão
casa precisa ter
3) Como vou instalar o piso aquecido? construídas
Próxima fase?

colocar emArquiteto
prática? vai Engenheiro vai
definir como as
1) definir o que a
Onde vou colocar a fiação elétrica para não atrapalhar?
2) Onde vou colocar as tomadas? coisas serão
casa precisa ter
3) Como vou instalar o piso aquecido? construídas
Com computadores,
é a mesma coisa J
Arquitetura vs Organização
Arquitetura Organização (Engenharia)

Descreve as funcionalidades fornecidas pelo Descreve como as funcionalidades são
sistema: implementadas:
§ Instruções disponíveis (ISA) § Interconexões entre módulos
§ Tamanho dos dados (bits) § Unidades operacionais
§ Registradores utilizáveis § Sinais de controle
§ Métodos de endereçamento de § Tecnologia da memória
memória
Arquitetura Organização (Engenharia)

Descreve as funcionalidades fornecidas pelo Descreve como as funcionalidades são
sistema: implementadas:
§ Instruções disponíveis (ISA) § Interconexões entre módulos
§ Tamanho dos dados (bits) § Unidades operacionais
§ Registradores utilizáveis § Sinais de controle
§ Métodos de endereçamento de § Tecnologia da memória
memória
Informações visíveis ao usuário Informações invisíveis ao usuário
Arquitetura Organização
É definida primeiro já que estabelece as Tem que “se virar” para implementar a
funcionalidades: arquitetura:
§ Vai ter instrução de multiplicação? § Multiplicação serial ou paralela?
§ Palavras de 32 ou 64 bits? § Quantas ALUs?
§ Aritmética de ponto fixo ou flutuante? § Tamanho da memória cache?
§ Arquitetura tipo RISC ou CISC? § Qual a frequência de clock?
funcionalidades: arquitetura:
Indica qual o tipo de HW deverá ser Define a performance do computador ao

usado executar tarefas
Na prática, uma depende
funcionalidades: arquitetura: da outra J
Evolução de tecnologia
Evolução de arquitetura E organização

Indica qual o tipo de HW deverá ser Define a performance do computador ao
usado executar tarefas
Estrutura de um computador
Todo computador possui três
elementos principais:
Dispositivos de Entrada/Saída (E/S)

• Trocam dados entre o
computador e o ambiente
• Ex: Teclado, mouse, monitor
Memória principal (RAM)

• Guardam os dados e as
instruções dos programas
em execução
Unidade Central de Processamento

• Controla a operação do
computador e realiza o
processamento de dados
O CPU é dividido em 3 grandes partes:
Registradores (Regs)
• Memória interna do
processador de acesso rápido
• Visíveis ao programador
Unidade Lógica e AritméAca (ALU)

• Parte operacional de execução
das instruções
• Ex: Soma, mulJplicação,
comparação, etc.
Unidade de Controle (UC)

• Controla a operação interna
do CPU e sinais de controle
A Unidade de Controle é o cérebro
do processador:
Lógica de sequência
• Determina qual a sequência
que as operações internas
são executadas
Registradores de UC
• Registradores especiais de
controle de execução
• Ex: PC, IR
Memória de controle
• Memória de microprogra-
mação
• Raramente usada hoje
Tá, mas e qual a relação com meu PC?
Placa-mãe: Fornece os barramentos de
comunicação do sistema.
• Conecta o processador à memória
RAM
• Fornece os barramentos para
conectar os disposi:vos de E/S:
• Exemplos: SATA, PCI-e, USB, etc
Tá, mas e qual a relação com meu PC?
Processador: possuem vários

processadores internos (multicore)
• Cada CORE é um CPU independente
Normalmente os cores são idênticos:

• Intel, AMD à cores idênticos
• ARM, etc à podem misturar cores
de mesma arquitetura, porém de
organização diferentes
Okay, mas como tudo se liga?
Vimos que o computador tem:

• Memória
• Processador
• Dispositivos de Entrada e Saída
Mas e como usamos isso?
Okay, mas como tudo se liga?
Vimos que o computador tem:

• Memória
• Processador
• Dispositivos de Entrada e Saída
Mas e como usamos isso?
Precisamos de um programa composto de instruções

carregado na memória para manipular informações
So, let’s dive into definitions
Instrução: comando que o processador executa (ling. de máquina)

Operação que será executada sobre operandos

Segue o formato: OPERAÇÃO OPERANDOS

• OPERAÇÃO: função a ser executada
(normalmente na ALU)
• OPERANDOS: indica onde pegar os dados que
serão usados

Segue o formato: OPERAÇÃO OPERANDOS

• OPERAÇÃO: função a ser executada
(normalmente na ALU)
• OPERANDOS: indica onde pegar os dados que
serão usados
O conjunto de instruções que o processador entende
é a Instruction Set Architecture (ISA)
Just for fun: exemplos de instruções
Instruções de movimentação de dados:
MOV R5, #45 // Salva R5 no endereço 45
LI R10, 4096 // Carrega o valor 4096 no R10
Instruções aritméticas:
ADD R2, R5, R10 // Soma R5 com R10 e salva em R2
MUL R5, R8, #50 // Multiplica R8 com valor no end. 50
Instruções lógicas:
ANDI R12, R8, 1 // Faz E lógico entre 1 e R8, salva R12
Instruções de controle:
BEQ R1, R2, 4001 // Se R1=R2, pula para o end. 4001
Algumas definições
Programa: é uma sequência pré-determinada de instruções

O programa e os dados são carregados na memória

Raramente os programas são criados diretamente

em linguagem de máquina
Código de alto nível à Compilador à Código de máquina

Raramente os programas são criados diretamente

em linguagem de máquina
Código de alto nível à Compilador à Código de máquina
O programa SÓ PODE CONTER instruções da ISA
Just for fun 2: Exemplo de programa
Programa escrito em alto nível Linguagem de máquina,
(linguagem C, por exemplo)
conteúdo que estará na
se (valor1 != valor2) { memória
resultado = valor1 + 4; 00010001000010010000000000000011
} senão { 00100001000100100000000000000100
resultado = valor2 - 3; 00001000000000000000000000001000
} 00100001001100101111111111111100
start:
beq $t0, $t1, if_else
addi $s2, $t0, 4 Montador
Compilador
j end_func
if_else:
addi $s2, $t1, -3
end_func:
Linguagem Assembly, baseada
na ISA do processador
A comida do Chrome: memória
Memória: é o componente que armazena dados e instruções

É organizada em posições, como uma folha numerada

Cada elemento é uma palavra e são acessados por

um endereço

Cada elemento (ou célula) é uma palavra e são

acessados por um endereço
Existem diversos modos de endereçamento para
organizar o acesso à memória
Como a memória é organizada?
Uma memória pode ter n endereços equivalentes às células

Logo, os endereços vão de 0 até n-1

Cada célula de memória tem k bits de largura
Com k bits, cada célula pode conter um valor entre 0 e 2k-1
Todas as células têm, obrigatoriamente, o mesmo tamanho

A capacidade (C) de uma memória é dada por C = k x n

A capacidade (C) de uma memória é dada por C = k x n
Então, como decidir o valor de k e n?
Exemplo:
Memória de 96 bits
Mais endereços
Palavras mais curtas
Barramento menor
Menos dados acessados por requisição
Exemplo:
k=8
Memória de 96 bits
n = 12
k = 12 Exemplo:
n=8 Memória de 96 bits
Menos endereços
Palavras mais largas
Barramento maior
Mais dados acessados por
requisição
k = 16 Exemplo:
n=6 Memória de 96 bits
Como isso funciona no meu computador?
Lembre-se: os valores de k e n são independentes!
}
1) Memória com 212 células de 8 bits à 32 kbits Ambas precisam
endereços de 12
2) Memória com 212 células de 64 bits à 262 kbits bits
Como isso funciona no meu computador?
Lembre-se: os valores de k e n são independentes!
}
1) Memória com 212 células de 8 bits à 32 kbits Ambas precisam
endereços de 12
2) Memória com 212 células de 64 bits à 262 kbits bits
A célula da memória é a menor unidade endereçável

Por muito tempo, as células eram de 1 byte (8 bits)
Hoje, as células possuem palavras de mais de 1 byte
Um computador de 32 bits trabalha com 4 bytes/palavra
enquanto aqueles de 64 bits operam com palavras de 8 bytes
As memórias hoje normalmente trabalham com palavras de 64 bits
Resumindo...
Computador é dividido em 3 grandes partes:

Processador
Memória
Dispositivos de entrada e saída
O computador deve executar um programa carregado na

memória
Programa é composto por várias instruções
Instrução diz o que o processador deve fazer

Aula 02

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Aula 02

Enviado por

Direitos autorais:

Formatos disponíveis

Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul

Aula 2: Princípios da Arquitetura de Computadores

Essas são as definições (visíveis) que o Arquiteto vai estabelecer

Já definimos o que QUEREMOS que a casa tenha. Como

Já definimos o que QUEREMOS que a casa tenha. Como

Já definimos o que QUEREMOS que a casa tenha. Como

Essas são as definições (não-visíveis) que o Engenheiro vai estabelecer

Já definimos o que QUEREMOS que a casa tenha. Como

Essas são as definições (não-visíveis) que o Engenheiro vai estabelecer

Já definimos o que QUEREMOS que a casa tenha. Como

Arquitetura Organização (Engenharia)

Arquitetura Organização (Engenharia)

Informações visíveis ao usuário Informações invisíveis ao usuário

Indica qual o tipo de HW deverá ser Define a performance do computador ao

Evolução de arquitetura E organização

Dispositivos de Entrada/Saída (E/S)

Memória principal (RAM)

Unidade Central de Processamento

Unidade Lógica e AritméAca (ALU)

Unidade de Controle (UC)

Processador: possuem vários

Normalmente os cores são idênticos:

Vimos que o computador tem:

Mas e como usamos isso?

Vimos que o computador tem:

Mas e como usamos isso?

Precisamos de um programa composto de instruções

Instrução: comando que o processador executa (ling. de máquina)

Instrução: comando que o processador executa (ling. de máquina)

Segue o formato: OPERAÇÃO OPERANDOS

Instrução: comando que o processador executa (ling. de máquina)

Segue o formato: OPERAÇÃO OPERANDOS

Programa: é uma sequência pré-determinada de instruções

Programa: é uma sequência pré-determinada de instruções

Raramente os programas são criados diretamente

Código de alto nível à Compilador à Código de máquina

Programa: é uma sequência pré-determinada de instruções

Raramente os programas são criados diretamente

Código de alto nível à Compilador à Código de máquina

O programa SÓ PODE CONTER instruções da ISA

Memória: é o componente que armazena dados e instruções

Memória: é o componente que armazena dados e instruções

Cada elemento é uma palavra e são acessados por

Memória: é o componente que armazena dados e instruções

Cada elemento (ou célula) é uma palavra e são

Uma memória pode ter n endereços equivalentes às células

Uma memória pode ter n endereços equivalentes às células

Uma memória pode ter n endereços equivalentes às células

Uma memória pode ter n endereços equivalentes às células

Então, como decidir o valor de k e n?

Lembre-se: os valores de k e n são independentes!

Lembre-se: os valores de k e n são independentes!

A célula da memória é a menor unidade endereçável

Computador é dividido em 3 grandes partes:

O computador deve executar um programa carregado na

Você também pode gostar
