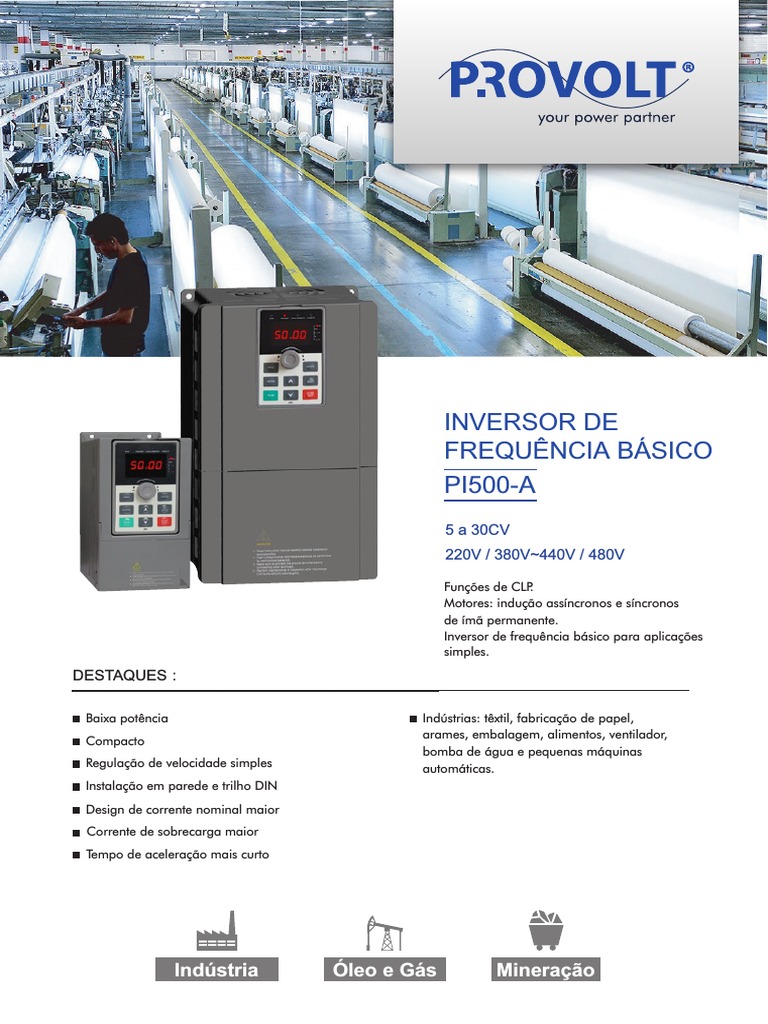

INVERSOR DE

FREQUÊNCIA BÁSICO
PI500-A
5 a 30CV
220V / 380V~440V / 480V

Funções de CLP.
Motores: indução assíncronos e síncronos
de ímã permanente.
Inversor de frequência básico para aplicações
simples.

APLICAÇÕES:
DESTAQUES

Baixa potência Indústrias: têxtil, fabricação de papel,

arames, embalagem, alimentos, ventilador,
Compacto
bomba de água e pequenas máquinas
Regulação de velocidade simples automáticas.
Instalação em parede e trilho DIN
Design de corrente nominal maior
Corrente de sobrecarga maior
Tempo de aceleração mais curto

Indústria Óleo e Gás Mineração

ESPECIFICAÇÕES TÉCNICAS

Entrada de Tensão nominal CA 1Ø 220V(-15%)~240V(+10%) / CA 3Ø 220V(-15%)~240V(+10%)

energia CA 3Ø 380V(-15%)~440V(+10%) / CA 3Ø 480V(-10%)~480V(+10%)
Entrada de frequência 50Hz/60Hz
Sistema de controle Inversor de controle vetorial de alto desempenho baseado em DSP
Método de controle Controle V/F, vetor de controle W/O PG
Aumento de torque automático Realiza baixa frequência (1 Hz) e auto controle de torque de saída no modo V/F
Controle de Aceler./Desacel. Modo direto ou curva em S, 4x a faixa de tempo disponível é de 0.0 a 6500.0 s
Modo de curva V/F Linear, raiz quadrada/potência m-th , curva V/F padrão
Capacidade de sobrecarga Tipo G: corrente nominal 150% - 1 minuto, corrente nominal 180% - 2 segundos
Tipo F: corrente nominal 120% - 1 minuto, corrente nominal 150% - 2 segundos

Sistema de Frequência Máxima 1- Controle vetorial: 0 a 300hz; 2- Controle V/F:0 a 3200Hz

Controle Frequência portadora 0,5 a 16 kHz, ajusta automatico da frequência de acordo com a carga
Aumento de torque Aumento de torque automático, aumento de torque manual (0,1% a 30,0%)
Frenagem CC Frequência de frenagem CC: 0,0 Hz a máx. frequência, tempo de frenagem: 0,0 a
100,0 segundos, valor da corrente de frenagem: 0,0% a 100%
Controle de corrida Faixa de frequência de jog: 0,00 Hz a máx. frequência;
Jog AC/tempo de desaceleração: 0,0 a 6500,0s
PID embutido Sistema de controle de circuito fechado fácil de realizar para o controle de processo
Regulação autom. de tensão Mantém uma tensão de saída constante quando a tensão da rede elétrica muda
Auto-inspeção de Depois de ligar o equipamento periférico realizará testes de segurança, como
periféricos após ligar aterramento, curto-circuito, etc.
Função de Barramento CC comum Inversor múltiplo pode usar um barramento CC comum;
Personalização Limitação de corrente O algoritmo de limitação de corrente é usado para reduzir a probabilidade de excesso
rápida de corrente do inversor e melhorar a capacidade da unidade sem interferência.
Controle de tempo Função de controle de tempo: intervalo de configuração de tempo (0 min a 6500 min)
Term. de entrada DI1 6 terminais de entrada digital, DI5 pode ser entrada de pulso de alta velocidade ( ψ2 0~100kHz)
Entrada Analóg. AI1 1 terminal de entrada analógica AI1, pode escolher entrada de 0~10v ou 0~20mA
Sinal Multi-speed No máx.16 velocidades definidas (usando o terminal multifuncional ou programa)
de
Parada Emergencial Saída do controlador de interrupção
Entrada
Reset de falha Quando a função de proteção está ativa, pode redefinir automática/manualmente a condição
Sinal Feedback PID Incluindo CC (0 a 10V) CC (0 a 20mA)
Terminal de saída 1 terminal de saída coletor SPA, 1 terminal de saída relé, 1 terminal de saída analógica DA1
Saída de relé SPA Cada porta tem 40 sinais que podem ser opcionais, capacidade de contato do relé,
Operação Sinal
de contato normalmente aberto 5A/CA 250V, 1A/CC 30V
Saída Frequência 1 saída analógica, 16 sinais podem ser selecionados como frequência, corrente,
tensão e outros, faixa de sinal de saída (0 a 10V / 0 a 20mA)
Canal de execução de 3 canais: painel de operação, terminais de controle e porta de comunicação serial.
comando Eles podem ser trocados de várias maneiras
Função de operação Frequência limite, frequência de salto, compensação de frequência, auto-ajuste, controle PID
Fonte de frequência Total de 8 fontes de frequência: digital, tensão analógica, multivelocidade e porta
serial. Eles podem ser trocados de várias maneiras
Proteção contra sobretensão, proteção contra subtensão, proteção contra sobrecorrente, proteção
Função de Proteção do inversor
contra sobrecarga, proteção contra superaquecimento, proteção contra sobrecorrente, proteção
Proteção contra sobretensão, proteção contra perda de fase (opcional), falha externa, erro de comunicação,
anormalidades do sinal de feedback PID, falha PG e proteção contra curto-circuito à terra
Objetos de monitoramento: frequência de operação, frequência definida, tensão do
Teclado Informações de barramento, tensão de saída, corrente de saída, potência de saída, torque de saída, status
de operação do terminal de entrada, status do terminal de saída, valor AI1 analógico, velocidade real de
operação do motor, porcentagem do valor definido PID, valor de feedback PID.
exibição
LED Informações de Salva no máximo três mensagens de erro, o tempo, tipo, tensão, corrente,
Display
erro frequência e status de trabalho podem ser solicitados quando a falha ocorrer.
Bloqueio de tecla e seleção Bloqueia parte/todas teclas, definir escopo da função das teclas para prevenir mal-uso
Temperatura IGBT Exibe a temperatura atual do igbt
Comunicação RS485 RS485 embutido
Temperatura Ambiente -10 a 40°C (A temperatura ambiente em 40~50°C, favor usar redução D41)
Temp. de armazenagem -20~65°C
Humidade do ambiente Menor de 90% R.H, sem condensação
Temperatura Vibração Abaixo de 5,9m/s² (=0,6g)
Interior onde não há luz solar ou corrosão, gás explosivo e vapor de água, poeira,
Locais de aplicação
gás inflamável, óleo ou sal, etc.
Altitude Sem redução abaixo de 1000m, 1% de redução a cada 100m até de 3000m
Nível de proteção IP20
Adota normas de segurança IEC61800-5-1:2007
Produto padrão
Adota normas EMC IEC61800-3:2004
Método de resfriamento Resfriamento de ar forçado

*Fonte: Provolt. Dados técnicos sujeitos a alterações sem aviso prévio, conforme evolução do produto. File: 9-98-1003-0
 MODELOS

Modelo CV KW Vin Ain Øin Vout Aout Øout AxLxP (mm) PESO (kg)
PI500A 004G1 5 4 220 35 1 220 16 3 260x120x182 2,7
PI500A 5R5G1 7,5 5,5 220 50 1 220 25 3 260x120x182 2,7
PI500A 7R5G1 10 7,5 220 65 1 220 32 3 260x120x182 2,7

PI500A 004G2 5 4 220 18,1 3 220 16 3 260x120x182 2,7

PI500A 5R5G2 7,5 5,5 220 28 3 220 25 3 260x120x182 2,7
PI500A 7R5G2 10 7,5 220 37,1 3 220 32 3 260x120x182 2,7

PI500A 004G3 5 4 380~440 10,5 3 380~440 9 3 185x90x166 1,8

PI500A 5R5G3 7,5 5,5 380~440 14,6 3 380~440 13 3 260x120x182 2,7
PI500A 7R5G3 10 7,5 380~440 20,4 3 380~440 17 3 260x120x182 2,7
PI500A 011G3 15 11 380~440 26 3 380~440 25 3 260x120x182 2,7
PI500A 015G3 20 15 380~440 35 3 380~440 32 3 290x170x193 5,8
PI500A 018G3 25 18,5 380~440 38,5 3 380~440 37 3 290x170x193 5,8
PI500A 022G3 30 22 380~440 46,5 3 380~440 45 3 290x170x193 5,8

PI500A 004G4 5 4 480 9,4 3 480 8 3 185x90x166 1,8

PI500A 5R5G4 7,5 5,5 480 12,5 3 480 11 3 260x120x182 2,7
PI500A 7R5G4 10 7,5 480 18,3 3 480 15 3 260x120x182 2,7
PI500A 011G4 15 11 480 23,1 3 480 22 3 260x120x182 2,7
PI500A 015G4 20 15 480 29,8 3 480 27 3 290x170x193 5,8
PI500A 018G4 25 18,5 480 37,5 3 480 34 3 290x170x193 5,8
