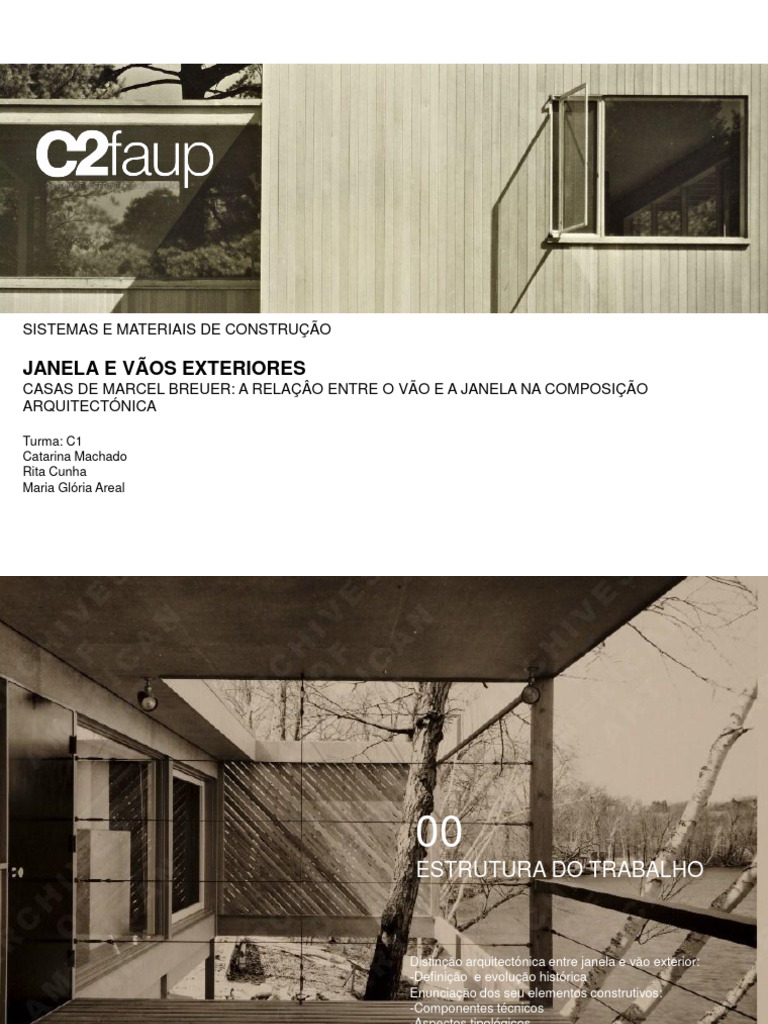

SISTEMAS E MATERIAIS DE CONSTRUÇÃO

JANELA E VÃOS EXTERIORES

CASAS DE MARCEL BREUER: A RELAÇÂO ENTRE O VÃO E A JANELA NA COMPOSIÇÃO
ARQUITECTÓNICA

Turma: C1
Catarina Machado
Rita Cunha
Maria Glória Areal
 00
ESTRUTURA DO TRABALHO

Distinção arquitectónica entre janela e vão exterior:

-Definição e evolução histórica
Enunciação dos seu elementos construtivos:
-Componentes técnicos
-Aspectos tipológicos
-Materiais
Casos práticos de Marcel Breuer (obra):
-Biografia
-Breuer House I, New Cannan
-Clark House
-Starkey House
01
JANELAS E VÃOS EXTERIORES:
DEFINIÇÃO/DISTINÇÃO
Vão: pressupõe um espaço livre sem qualquer
interrupção pontual, suportado por um apoio
horizontal sobre dois apoios verticais.
Janela: abertura com determinada forma,
enclausurada por uma caixilharia (limite), com
determinado tamanho adequado aos parâmetros
mínimos de iluminação natural e ventilação do
interior.
 02
EVOLUÇÃO HISTÓRICA DO
ELEMENTO
- Arquitectura - "reflexo da visão do mundo que os
Homens têm em cada momento histórico"
- Luz - reflecte a "evolução da sociedade nos aspectos
tecnológicos".
- Civilização Egípcia - necessidade da luz, para manter
uma temperatura fresca e criar um ambiente místico
- Arquitectura Romana - as janelas começam a fazer
paredes fachadas dos edifícios públicos, resultado das
inovações técnicas, mais concretamente do arco e da
abóbada
- Moderno - Desenvolve-se novos métodos
construtivos, sendo a principal inovação a maneira de
descarregar o peso do edifício através de um novo tipo
de abóbadas
- Renascentismo - representação tridimensional do
espaço (jogos de luz e sombra),
- Barroco - controla e desenha a luz com o objectivo de
atingir um ideal cénico, apelando ao carácter cerimonial
e à interacção social
- Revolução Industrial - desenvolvimento de novos
modos de iluminação, potenciados pelo avanço da
tecnologia das janelas e da fabricação do vidro
- Século XX – Perde-se a noção de limite
03
ELEMENTOS TECNICOS E
CONSTRUTIVOS:
Abertura
- Elemento cuja construção associada á estrutura
portante do edifício e ao material que reveste a
fachada

- Mediante o sistema estrutural de composição da

fachada, vão surgindo alternâncias nas
características da abertura (na sua
profundidade, no seu desenho, no seu tamanho
e na sua localização)

- Componentes: Lintel , Ombreiras, Peitoril

Caixilharia

- unidade mecânica destinada a encerrar e proteger o vão

- separação viável entre o clima exterior e interior

(Isolamento térmico, acústico e hidrófugo, iluminação e
ventilação
Ferragens

múltiplos dispositivos que definem os diferentes

tipo de abertura de uma janela(tendo em conta o
tipo de janela que é pretendido, serão correspondentes
dois ou mais tipos de ferragens)

elementos que permitem a rotação da folha em torno

de um apoio horizontal/ vertical

dipositivos de fecho que trancam a folha contra o aro

peças resistêntes aos esforços mecânicos derivados do

seu uso (ao peso praticável da folha e á pressão do
vento contra a janela aberta ou fechada)
03
ENUNCIAÇÃO DOS SEU
ELEMENTOS CONSTRUTIVOS:
- Aspectos tipológicos
- Janelas de Correr
- Janelas de batente
- Janelas pivotantes
- Janelas tipo camarão
- Janelas basculantes
- Janelas Maxim air
- Janelas Fixas
- Bay window
03
ENUNCIAÇÃO DOS SEU
ELEMENTOS CONSTRUTIVOS:
- Materiais
- Madeira

- Plástico (PVC)

- Alumínio e aço
04
CASO DE ESTUDO- MARCEL
BREUER
Biografia
- Marcel Breuer ( 1902 - 1981) foi um arquitecto norte-
americano de origem húngara. Fez parte da primeira
geração de alunos formados pela Bauhaus, escola
vanguardista alemã de arquitectura, em estado activo
entre os anos de 1919 e 1933.
- três fases mais importantes:
- De 1920 a 1928 uma ligação mais directa com a
escola Bauhaus: racionalismo arquitectónico;
contradição ao movimento da arte nova; “less is
more”;
- De 1938 a 1941 a elaboração do seu trabalho com/em
colaboração com Walter Gropius: novos materiais e
novos sistemas construtivos; aço; atitude mais
organicista;
- De 1941 a 1980 a sua autonomia enquanto arquitecto
nos Estados Unidos da América: relação entre a
realidade e o processo social da arquitectura; método
de construção em madeira americano, vantagens e
pré fabricação.
 05
Casas Breuer:
Contextualização histórica dos Objectos
de estudo

Tipologias de habitação: Casa Pavilhão /

Casa Binuclear

Sistemas construtivos:

Breuer House I, New Canaan( 1947)

Clark House, (1951) Starkey House, Duluh, (1955)

Casa Breuer I, New Cannan (1947)
Vãos Exteriores (Sistema Estrutural)

Planta do Piso 0 (Estrutura de Betão)

Planta do Piso 1 (Estrutura de Madeira)

Estrutura dos vãos exteriores, marcação da moldura das aberturas Alçado Este Alçado Norte

Alçado Este - Esquema de Sombras

Corte Vertical pela fachada Este- elementos da Janela Legenda: 1- lintel 2-padiera 3-parapeito 4- perfil de contraplacado de madeira (travamento
inferior da abertura) 5- peitoril 6- junquilho 7- viga de travamento 8- viga de laje de cobertura 9-
revestimento exterior (tabuado de madeira) 10- elemento de sombreamento- Brise Soleil
 Janela de Batente- Detalhe

1Peitoril (perfil compacto de madeira) 2- 3- aro(perfil de bronze sólido) 4- folha de batente(travessa inferior-
perfil de bronze sólido) 5- caixa de ar 6- selo 7- padieira 8- elemento de fixação do aro á abertura 9- junquilho
10- pano de vidro duplo 11- 12ombreira 13 – trico

Corte Horizontal pela Fachada Este

1-Pilar de contraplacado de madeira 2- tira de madeira (acabamento de guarnição) 3- folha fixa 4- junquilho da
folha fixa 5- folha móvel 6- ombreira 7- aro de caixilharia 8- isolamento térmico 9- revestimento interior
(contraplacado de madeira) 10 – revestimento exterior-(tabuado de madeira) 11- impermeabilização
Casa Clark, Orange , Connecticut (1949-1951)
Esquema de distribuição da estrutura (marcação dos pilares,
vigas e tamanhos do vãos)

Planta do Piso 1 e Piso 0

A- Parede portante de pedra; B- Paredes com estrutura de madeira; C- Pilares de aço
embutidos na caixilharia de Madeira; D- Paredes de fundação de Betão
Alçado Este - Esquema de Sombras

Alçado Este- Estrutura dos vãos exteriores, marcação da moldura das aberturas
A- Parede portante de pedra; B- Laje com estrutura de Madeira; C- Pilares de aço embutidos na caixilharia de Madeira; D- Paredes de fundação de
Betão
Planta de pormenor da janela inserida na parede portante de pedra- 1- Parede portante
de madeira; 2- Betume; 3- Calço (peça de alinhamento do aro); 4- soleira continua; 5- Pilar de
aço embutido na caixilharia; 6- Placa de isolamento/ Calafetagem; 7- Placa temperada

Planta de pormenor da janela - 1- Mainel; 2- Janela Fixa exterior; 3- Batente de porta e mainel da janela;
4- Vidro fixo duplo; 5- Peça de alumínio de encaixe na janela fixa; 6- Parafusos; 7- Janela de correr interior;
8- Vidro duplo; 9- caixilho de madeira; 10- ombreira e batente da janela; 11- Caixilho para tela mosquiteira.
Corte de pormenor da janela – 1- Parafusos; 2- Lintel da Janela; 3- Peça de alumínio para a janela
correr; 4- roldanas de rolamento emparelhado em cada extremidade; 5- Caixilho de Madeira; 6- Vidro
duplo; 7- Soleira; 8- Calha onde a janela corre; 9- feixes de bronze; 10- suportes de vidros duplos; 11-
Caixilho para tela mosquiteira.
Casa Starkey, Duluth (1954-55)
Foto e desenho vista da fachada virada a Sudeste
Planta do Piso 1 (Estrutura de Madeira)

Legenda: A – Pilar ; B - Paredes exteriores de Madeira ; C - Vigas de Madeira Laminadas ; D - Janelas Fixas e de Correr

Esquema de distribuição da
Planta do Piso 0 (Estrutura de Madeira) estrutura (marcação dos pilares,
vigas e tamanhos do vãos)
Alçado Sudoeste- Estrutura dos vãos exteriores, marcação das aberturas

Alçados
 A - Corte Vertical pela Fachada Sudoeste- elementos da Janela Fixa

Legenda: 1 - Viga de travamento 2 - revestimento exterior de tabuado

de madeira 3 - Viga de Madeira Laminada 4 - Isolamento Térmico 5 -
Calço de Remate 6 - Junquilho da folha fixa 7 - Bandeira fixa 8 - Folha
fixa 9 - Padieira da folha 10 - Revestimento interior (Rodapé) 11 –
Soalho 12 - Revestimento exterior em Madeira

Corte Horizontal pela Fachada Sudoeste- elementos da Janela de Correr

Legenda: 6 - Junquilho da folha fixa 8 - Folha fixa 12 - Revestimento

Desenho Axonométrico – exterior em Madeira 13 – Caixilho 14 – Mainel 15 - Folha móvel 16 -
Pormenor da Janela Fixa Junquilho da folha móvel 17 - Caixilho da folha móvel 18 – Batente 19
– Ombreira 20 – Calço 21 - Coluna

A
 06
CONCLUSÃO:
Ao longo da elaboração deste trabalho podemos
concluir que relacionando as três casas com a
totalidade das habitações projectadas pelo autor
temos pelo menos duas variações de habitação:
as casas pavilhão e as casas binucleares.

As casas pavilhão apresentam sempre

enquadramentos sobre a paisagem e por isso as
suas janelas nunca atingem a dimensão total do
vão enquanto que no caso das casas binucleares
“pátios” as janelas maioritariamente ocupam a
dimensão do vão pela relação directa que
permitem com o exterior.

A janela enquadramento é o estabelecimento de

um limite físico no qual o arquitecto opta por
escolher qual a amplitude e direcção do olhar do
usuário.

O plano de vidro não define limites espaciais pois

o interior da habitação funde-se com o seu
exterior.

Assim sendo o vão e a janela são interpretados

como escolhas dentro da própria linguagem do
autor.
07
REFERÊNCIAS E BIBLIOGRAFIA
Webgrafia
http://www.marcelbreuer.org/Main.html
http://breuer.syr.edu/
http://www.archdaily.com/tag/marcel-breuer/
http://bauhaus-online.de/en/atlas/werke
http://www.trianglemodernisthouses.com/breuer.htm
http://www.populuxebooks.com/index.php?main_page=product_info&products_id=613
http://www.ccmht.org/breuer.html
http://talleravb.blogspot.pt/2009/11/marcel-breuer-casa-clark.html
http://www.breuer-marcel.com/
http://www.aaa.si.edu/collections/marcel-breuer-papers-5596/more

Bibliografia:
Carvalho, Susana Isabel Monteiro
Reflexão sobre o detalhe construtivo : caixilharia exterior envidraçada / Susana Isabel Monteiro
Carvalho ; Prof. responsável Joaquim Teixeira. - Porto : Faup, 2004.
Lima, Maria do Pilar da Cunha Coutinho de Abreu e
A janela de canto / Maria do Pilar da Cunha Coutinho de Abreu e Lima ; Prof. responsável José
Quintão. - Porto : Faup, 2006
Ford, Edward R.
The details of modern architecture / Edward R. Ford. - London : The MIT Press, 29x29 cm. - 2 vol :
il. ; 29x28 cm
Arquitectura moderna - Pormenores arquitectónicos Mendizábel Aracama, Margarita
Manual de la ventana / Margarita Mendizábel. - Madrid : M.O.P.U, 1988.
Hyman, Isabelle
Marcel Breuer, architect : the carreer and the buildings / Isabelle Hyman. - New York : Harry N.
Abrams, 2001
Driller, Joachim
Breuer houses / Joachim Driller. - 1st ed. - London : Phaidon, 2000
Marcel Breuer : architettura 1921-1980 / a cura de Alberto Izzo e Camillo Gubitosi. - Firenze :
Centro Di, 1981
António Arnesto: casas Americanas Marcel Breuer / Mónica Gili , Puente e Ortega – Barcelona:
editorial Gustavo Gili, SA, 2001
