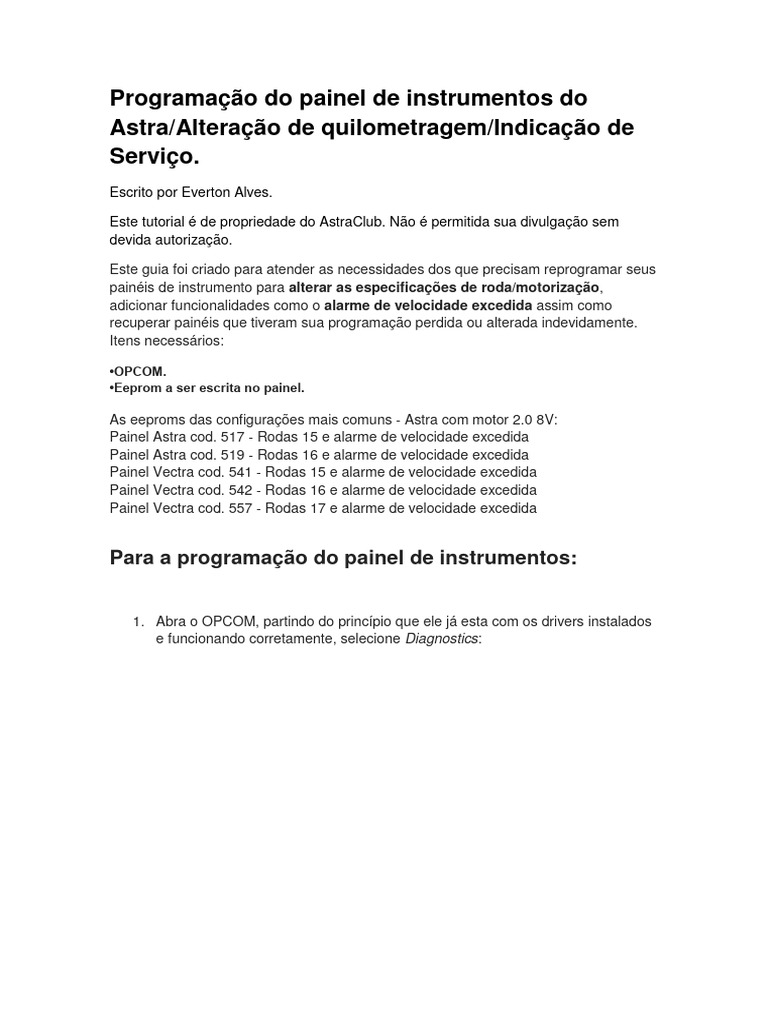

Programação do painel de instrumentos do

Astra/Alteração de quilometragem/Indicação de
Serviço.
Escrito por Everton Alves.

Este tutorial é de propriedade do AstraClub. Não é permitida sua divulgação sem

devida autorização.

Este guia foi criado para atender as necessidades dos que precisam reprogramar seus
painéis de instrumento para alterar as especificações de roda/motorização,
adicionar funcionalidades como o alarme de velocidade excedida assim como
recuperar painéis que tiveram sua programação perdida ou alterada indevidamente.
Itens necessários:

•OPCOM.
•Eeprom a ser escrita no painel.

As eeproms das configurações mais comuns - Astra com motor 2.0 8V:
Painel Astra cod. 517 - Rodas 15 e alarme de velocidade excedida
Painel Astra cod. 519 - Rodas 16 e alarme de velocidade excedida
Painel Vectra cod. 541 - Rodas 15 e alarme de velocidade excedida
Painel Vectra cod. 542 - Rodas 16 e alarme de velocidade excedida
Painel Vectra cod. 557 - Rodas 17 e alarme de velocidade excedida

Para a programação do painel de instrumentos:

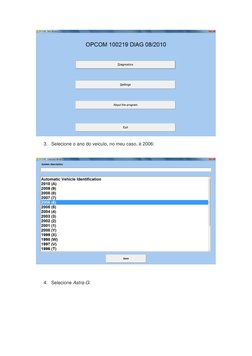

1. Abra o OPCOM, partindo do princípio que ele já esta com os drivers instalados
e funcionando corretamente, selecione Diagnostics:
3. Selecione o ano do veiculo, no meu caso, é 2006:

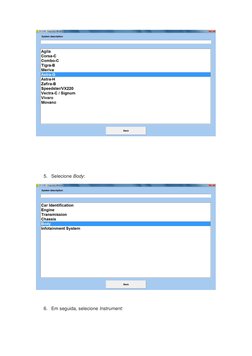

4. Selecione Astra-G:
5. Selecione Body:

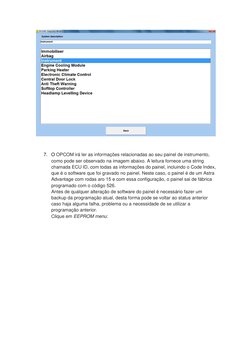

6. Em seguida, selecione Instrument:

7. O OPCOM irá ler as informações relacionadas ao seu painel de instrumento,
como pode ser observado na imagem abaixo. A leitura fornece uma string
chamada ECU ID, com todas as informações do painel, incluindo o Code Index,
que é o software que foi gravado no painel. Neste caso, o painel é de um Astra
Advantage com rodas aro 15 e com essa configuração, o painel sai de fábrica
programado com o código 526.
Antes de qualquer alteração de software do painel é necessário fazer um
backup da programação atual, desta forma pode se voltar ao status anterior
caso haja alguma falha, problema ou a necessidade de se utilizar a
programação anterior.
Clique em EEPROM menu:
8. Clique em Read EEPROM irá abrir uma janela, solicitando que você salve o
arquivo. Será salvo um arquivo .bin com 1Kb:

9. Após o backup, já pode ser feita a programação do painel. Clique em Write

EEPROM, selecione o arquivo .bin com a programação desejada e aguarde
aproximadamente 10 segundos. Verifique se o painel foi programado
corretamente, pressionando e mantendo pressionado por alguns segundos o
botão do odomêtro parcial, desta forma deve aparecer o código que foi
 programado.

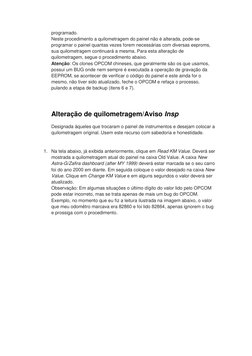

Neste procedimento a quilometragem do painel não é alterada, pode-se
programar o painel quantas vezes forem necessárias com diversas eeproms,
sua quilometragem continuará a mesma. Para esta alteração de
quilometragem, segue o procedimento abaixo.
Atenção: Os clones OPCOM chineses, que geralmente são os que usamos,
possui um BUG onde nem sempre é executada a operação de gravação da
EEPROM, se acontecer de verificar o código do painel e este ainda for o
mesmo, não tiver sido atualizado, feche o OPCOM e refaça o processo,
pulando a etapa de backup (itens 6 e 7).

Alteração de quilometragem/Aviso Insp

Designada àqueles que trocaram o painel de instrumentos e desejam colocar a
quilometragem original. Usem este recurso com sabedoria e honestidade.

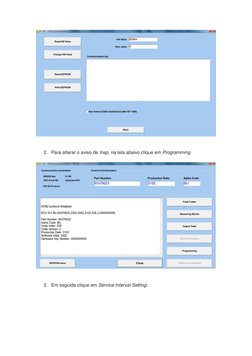

1. Na tela abaixo, já exibida anteriormente, clique em Read KM Value. Deverá ser

mostrada a quilometragem atual do painel na caixa Old Value. A caixa New
Astra-G/Zafira dashboard (after MY 1999) deverá estar marcada se o seu carro
foi do ano 2000 em diante. Em seguida coloque o valor desejado na caixa New
Value. Clique em Change KM Value e em alguns segundos o valor deverá ser
atualizado.
Observação: Em algumas situações o último dígito do valor lido pelo OPCOM
pode estar incorreto, mas se trata apenas de mais um bug do OPCOM.
Exemplo, no momento que eu fiz a leitura ilustrada na imagem abaixo, o valor
que meu odomêtro marcava era 82860 e foi lido 82864, apenas ignorem o bug
e prossiga com o procedimento.
2. Para alterar o aviso de Insp, na tela abaixo clique em Programming

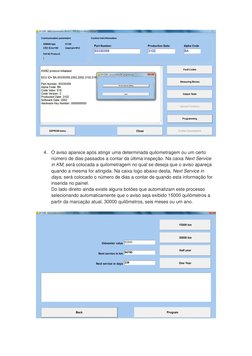

3. Em seguida clique em Service Interval Setting:

4. O aviso aparece após atingir uma determinada quilometragem ou um certo
número de dias passados a contar da última inspeção. Na caixa Next Service
in KM, será colocada a quilometragem no qual se deseja que o aviso apareça
quando a mesma for atingida. Na caixa logo abaixo desta, Next Service in
days, será colocado o número de dias a contar de quando esta informação for
inserida no painel.
Do lado direito ainda existe alguns botões que automatizam este processo
selecionando automaticamente que o aviso seja exibido 15000 quilômetros a
partir da marcação atual, 30000 quilômetros, seis meses ou um ano.
5. Em seguida, clique em Program e estará feito.

Espero ajudar a todos os colegas do AstraClub com essas informações.

Abraço a todos.
