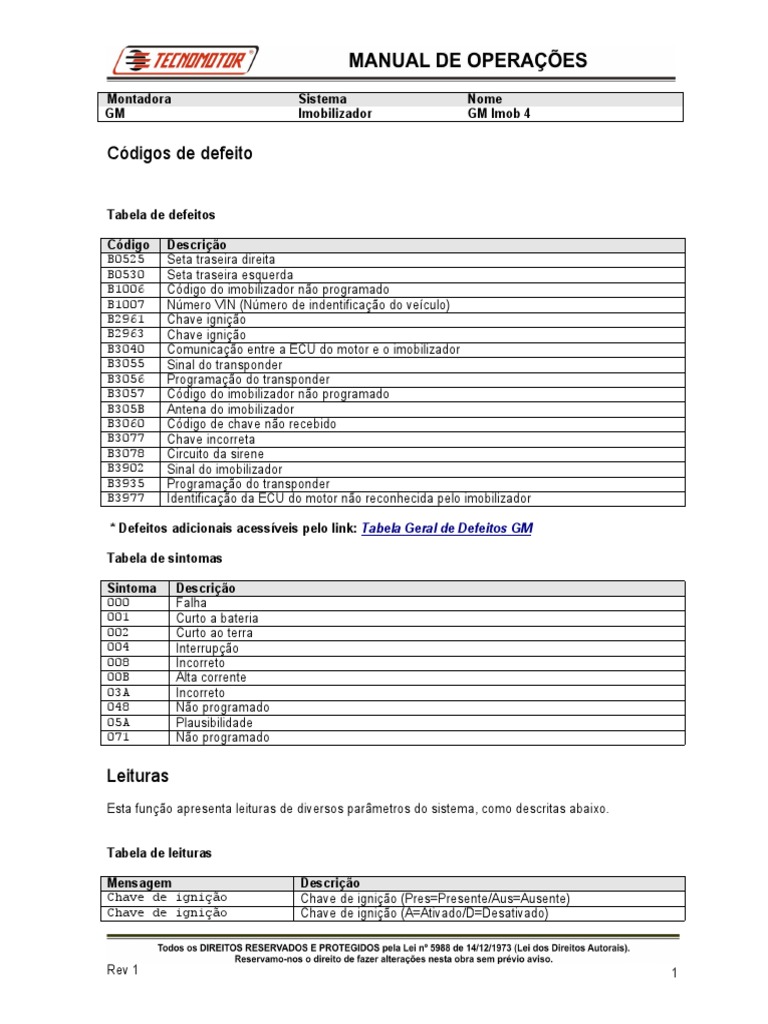

Montadora Sistema Nome

GM Imobilizador GM Imob 4

Códigos de defeito

Tabela de defeitos

Código Descrição
B0525 Seta traseira direita
B0530 Seta traseira esquerda
B1006 Código do imobilizador não programado
B1007 Número VIN (Número de indentificação do veículo)
B2961 Chave ignição
B2963 Chave ignição
B3040 Comunicação entre a ECU do motor e o imobilizador
B3055 Sinal do transponder
B3056 Programação do transponder
B3057 Código do imobilizador não programado
B305B Antena do imobilizador
B3060 Código de chave não recebido
B3077 Chave incorreta
B3078 Circuito da sirene
B3902 Sinal do imobilizador
B3935 Programação do transponder
B3977 Identificação da ECU do motor não reconhecida pelo imobilizador

* Defeitos adicionais acessíveis pelo link: Tabela Geral de Defeitos GM

Tabela de sintomas

Sintoma Descrição
000 Falha
001 Curto a bateria
002 Curto ao terra
004 Interrupção
008 Incorreto
00B Alta corrente
03A Incorreto
048 Não programado
05A Plausibilidade
071 Não programado

Leituras
Esta função apresenta leituras de diversos parâmetros do sistema, como descritas abaixo.

Tabela de leituras

Mensagem Descrição
Chave de ignição Chave de ignição (Pres=Presente/Aus=Ausente)
Chave de ignição Chave de ignição (A=Ativado/D=Desativado)

Rev 1 1
Problema código
imobiliz.
Imobilizador
Cód. imobilizador
registrado
Chave 1 sincronizada
Chave 2 sincronizada
Chave 3 sincronizada
Chave 4 sincronizada
Chave 5 sincronizada
Tempo espera segurança
Tempo espera segurança
Interruptor porta DE
Interruptor porta DD
Setas
Comando seta direita
Comando seta esquerda
Interr. luz emergência
Interruptor farol alto
Farol alto
Modo iluminação
automática
Farol baixo
Comando farol baixo
Interrup. freio
estacionamento
Interruptor luz posição
Comando luz posição
Luz posição
Comando farol neblina
Com. luz neblina
traseira
Interruptor luz
cortesia
Relé desembaçador
traseiro
Interruptor porta malas
Interrup. ar
condicionado
Problema de leitura do código do imobilizador (S=Sim/N=Não)
Imobilizador (Prog=Programada/NProg=Não programado)
Código imobilizador registrado (Incor=Incorreto/NProg=Não
programado/N=Não/S=Sim)
Chave 1 sincronizada (Prog=Programada/NProg=Não programado)
Chave 2 sincronizada (Prog=Programada/NProg=Não programado)
Chave 3 sincronizada (Prog=Programada/NProg=Não programado)
Chave 4 sincronizada (Prog=Programada/NProg=Não programado)
Chave 5 sincronizada (Prog=Programada/NProg=Não programado)
Tempo de espera de segurança (A=Ativado/D=Desativado)
Tempo de espera de segurança
(INV=Inválido/21:20:00=21:20:00/10:40:00=10:40:00/05:20:00=05:2
0:00/02:40:00=02:40:00/01:20:00=01:20:00/00:40:00=00:40:00/00:2
0:00=00:20:00/00:10:00=00:10:00/00:00:10=00:00:10/D=Desativad
o)
Interruptor da porta dianteria esquerda
(Fech=Fechado/Aber=Aberto)
Interruptor da porta dianteira direita (Fech=Fechado/Aber=Aberto)
Setas (D=Desativado/Esq=Esquerda/Dir=Direita)
Comando da seta direita (A=Ativado/D=Desativado)
Comando da seta esquerda (A=Ativado/D=Desativado)
Interruptor das luzes de emergência (A=Ativado/D=Desativado)
Interruptor do farol alto (D=Desativado/Int=Intermitente/A=Ativado)
Farol alto (A=Ativado/D=Desativado)
Modo de iluminação automática
(Diur=Diurno/D=Desativado/Not=Noturno/Fra=Fraco)
Farol baixo (D=Desativado/A=Ativado)
Comando do farol baixo (A=Ativado/D=Desativado)
Interruptor do freio de estacionamento (A=Ativado/D=Desativado)
Interruptor da luz de posição (D=Desativado/A=Ativado)
Comando da luz de posição (A=Ativado/D=Desativado)
Luz de posição (A=Ativado/D=Desativado)
Comando do farol de neblina (A=Ativado/D=Desativado)
Comando da luz de neblina traseria (A=Ativado/D=Desativado)
Interruptor da luz de cortesia (D=Desativado/A=Ativado)
Relé do desembaçador traseiro (A=Ativado/D=Desativado)
Interruptor do porta malas (A=Ativado/D=Desativado)
Interruptor de acionamento do ar condicionado
(A=Ativado/D=Desativado)

Atuadores
Esta função realiza o acionamento de atuadores do sistema. Os atuadores disponíveis estão na tabela
abaixo.
Esta função deve ser realiza com o veículo parado, motor parado e ignição ligada.

Tabela de atuadores

Mensagem Descrição
Iluminação interruptor Ativa / Desativa o indicador do interruptor da luz de emergência

Rev 1 2
luzes de emergência
Luz de posição Ativa / Desativa o relé da luz de posição
Seta esquerda Ativa / Desativa a seta do lado esquerdo
Seta direita Ativa / Desativa a seta do lado direito
Farol baixo Ativa / Desativa o farol baixo
Farol alto Ativa / Desativa o farol alto
Farol de neblina Ativa / Desativa o farol de neblina
Lanterna de neblina
traseria Ativa / Desativa o farol de neblina traseiro
Indicador do
desembaçador traseiro Ativa / Desativa o indicador do desembaçador traseiro
Rele do desembaçador
traseiro Ativa / Desativa o relé do desembaçador traseiro

Programação
Esta função realiza programações no sistema. As programações disponíveis estão na tabela abaixo.
Esta função deve ser realiza com o veículo parado, motor parado e ignição ligada.

Tabela de programações

Mensagem Descrição
Programação das chaves do veículo,
É possível programar no máximo cinco chaves no sistema.

Procedimento:
- Desligue a ignição e retire a chave do contato
- Confirme
- Coloque a chave a ser programada
- Confirme
- Ligue a ignição
- Confirme
- Obs.: A chave a ser programada deve estar dasabilitada (chave já
existente) ou virgem (nova chave), caso seja inserida uma chave já
Programação de Chaves programada no contato, aparecerá chave já programada.
- Digite a senha de quatro dígitos do Imobilizador
- Confirme, se for inserida uma senha incorreta, aparecerá "Senha
Incorreta"
- Aguarde
- Desligue a ignição e confirme
- Aguarde 5 segundos
- Ligue a ignição e confirme
- Aparece "Chave programada", se a adaptação foi bem sucedida e
"Chave não programada" caso ocorra falha na adaptação.
- Confirme
- Aparece "Gravar outra chave?", se sim, confirme e processo se
repete, se não finalize a programção
- Operação finalizada
Número da chave
mecânica Programa o número da chave mecânica.
Apaga Chaves Apaga todas as chaves programadas
Programação do VIN Programa o número do chassis do veículo.
