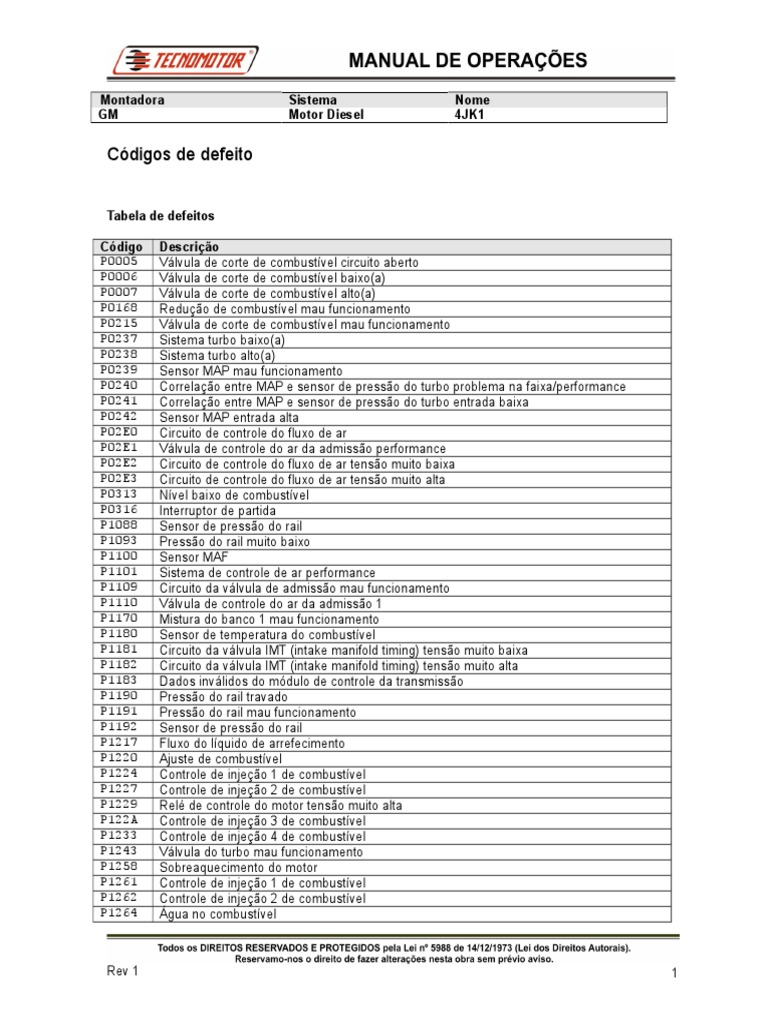

Montadora Sistema Nome

GM Motor Diesel 4JK1

Códigos de defeito

Tabela de defeitos

Código Descrição
P0005 Válvula de corte de combustível circuito aberto
P0006 Válvula de corte de combustível baixo(a)
P0007 Válvula de corte de combustível alto(a)
P0168 Redução de combustível mau funcionamento
P0215 Válvula de corte de combustível mau funcionamento
P0237 Sistema turbo baixo(a)
P0238 Sistema turbo alto(a)
P0239 Sensor MAP mau funcionamento
P0240 Correlação entre MAP e sensor de pressão do turbo problema na faixa/performance
P0241 Correlação entre MAP e sensor de pressão do turbo entrada baixa
P0242 Sensor MAP entrada alta
P02E0 Circuito de controle do fluxo de ar
P02E1 Válvula de controle do ar da admissão performance
P02E2 Circuito de controle do fluxo de ar tensão muito baixa
P02E3 Circuito de controle do fluxo de ar tensão muito alta
P0313 Nível baixo de combustível
P0316 Interruptor de partida
P1088 Sensor de pressão do rail
P1093 Pressão do rail muito baixo
P1100 Sensor MAF
P1101 Sistema de controle de ar performance
P1109 Circuito da válvula de admissão mau funcionamento
P1110 Válvula de controle do ar da admissão 1
P1170 Mistura do banco 1 mau funcionamento
P1180 Sensor de temperatura do combustível
P1181 Circuito da válvula IMT (intake manifold timing) tensão muito baixa
P1182 Circuito da válvula IMT (intake manifold timing) tensão muito alta
P1183 Dados inválidos do módulo de controle da transmissão
P1190 Pressão do rail travado
P1191 Pressão do rail mau funcionamento
P1192 Sensor de pressão do rail
P1217 Fluxo do líquido de arrefecimento
P1220 Ajuste de combustível
P1224 Controle de injeção 1 de combustível
P1227 Controle de injeção 2 de combustível
P1229 Relé de controle do motor tensão muito alta
P122A Controle de injeção 3 de combustível
P1233 Controle de injeção 4 de combustível
P1243 Válvula do turbo mau funcionamento
P1258 Sobreaquecimento do motor
P1261 Controle de injeção 1 de combustível
P1262 Controle de injeção 2 de combustível
P1264 Água no combustível

Rev 1 1
P1271 Relação entre sensor do pedal do acelerador 1 e 2
P1300 Nível baixo de combustível
P1320 Posição do virabrequim
P1326 Regulação de detonação do cilindro 1
P1327 Regulação de detonação do cilindro 2
P1328 Regulação de detonação do cilindro 3
P1329 Regulação de detonação do cilindro 4
P1335 Sinal de rotação do motor
P1345 Sensor de posição do comando de válvulas
P1382 Sensor de velocidade da roda performance
P1385 Sensor de velocidade da roda
P1390 Sensor de velocidade da roda
P1402 Fluxo de ar insuficiente na EGR
P1403 Controle EGR
P1476 Controle EGR curto com positivo
P1477 Controle EGR curto com massa
P1478 Controle EGR circuito aberto
P1481 Controle do ventilador 1
P1482 Controle do ventilador 2
P1483 Controle do ventilador 3
P1484 Controle do ventilador 4
P1486 Sensor de posição da borboleta entrada alta
P1500 Circuito de controle da borboleta mau funcionamento
P1504 Comunicação com a ECU da transmissão automática performance
P150C Comunicação com a ECU da transmissão automática
P1510 Interruptor de posição da borboleta
P1511 Sistema de controle de marcha lenta
P1512 Sistema de controle de marcha lenta
P1513 Sistema de controle de marcha lenta performance
P1515 Sistema de controle de marcha lenta mau funcionamento
P1516 Atuador da borboleta performance
P1520 Sistema de controle da borboleta
P1523 Sistema de controle da borboleta mau funcionamento
P1525 Sistema de controle da borboleta mau funcionamento
P1526 Adaptação da borboleta mau funcionamento
P1532 Sensor de temperatura do evaporador mau funcionamento
P1533 Sensor de temperatura do evaporador mau funcionamento
P1551 Sistema de controle da borboleta
P1555 Sensor de posição da borboleta implausível
P1560 Sistema de ignição
P1561 Sistema elétrico mau funcionamento
P1562 Substitua ECU
P1564 Circuito da bateria mau funcionamento
P1565 Sistema do cruise control mau funcionamento
P1590 Interruptor da ignição
P1600 Controle de torque do motor
P1601 Link de comunicação da transmissão
P1602 Substitua ECU
P1603 Substitua ECU
P1604 Substitua ECU
P1605 ECU
P1606 Substitua ECU
P1616 Coluna de direção
P1619 Airbag

Rev 1 2
P161B Imobilizador
P161F Modo de produção não programado
P1621 Falha de memória da ECU performance
P1622 Relé da bomba de combustível
P1625 ECU
P1626 Link de comunicação com o módulo de controle de segurança
P162B Sinal de rotação enviado pela central de informações (VIC)
P1630 Controle da duração das injeções
P1639 Tensão de referência mau funcionamento
P1640 Sinal de consumo mau funcionamento
P1650 Lâmpada de diagnóstico mau funcionamento
P1651 Mensagem CAN da bomba de combustível
P165A Substitua ECU
P1660 Lâmpada de diagnóstico mau funcionamento
P1661 Lâmpada de diagnóstico mau funcionamento
P1678 Falha na ECU do motor
P1680 Temperatura da água
P1690 Lâmpada de diagnóstico mau funcionamento
P1694 Indicador da vela de pre aquecimento
P1699 Software incompatível do módulo de controle
P1701 Temperatura da água defeito sensor
P1702 Sinal do torque do motor erro
P1710 Temporização
P1711 Sensor de velocidade da roda dianteira esquerda mau funcionamento
P1712 Sensor de velocidade da roda dianteira direita mau funcionamento
P1725 ECU do motor
P1739 Substitua ECU
P1740 Controle de torque da transmissão mau funcionamento
P1743 Embreagem do conversor de torque
P1781 Sinal do torque do motor erro
P1790 Falha de checksum da ECU erro
P1791 Sensor de posição da borboleta
P1792 Sinal da temperatura do líquido de arrefecimento
P1793 Sinal de velocidade mau funcionamento
P1810 Quantidade de combustível mau funcionamento
P1811 Sinal de torque mau funcionamento
P1812 Dados inválidos do módulo de controle do piloto automático
P1813 Dados inválidos do módulo de controle da transmissão mau funcionamento
P1814 Mensagem CAN do motor mau funcionamento
P1815 ECU da transmissão circuito defeituoso
P1835 Interruptor Kickdown mau funcionamento
P1845 Limitador de torque mau funcionamento
P1847 Comunicação com a ECU da transmissão automática sem sinal
P1890 Bus de dados da rede CAN mau funcionamento
P1900 Sistema de controle do gás de escape
P1901 Sensor de pressão do gás do escape mau funcionamento
P1902 Sensor 2 de temperatura do gás de escape banco 1 mau funcionamento

* Defeitos adicionais acessíveis pelo link: Tabela Geral de Defeitos OBDII

Leituras
Esta função apresenta leituras de diversos parâmetros do sistema, como descritas abaixo.

Rev 1 3
Tabela de leituras

Mensagem Descrição
Alimentação da ECU Alimentação da ECU (V)
Interruptor de ignição Interruptor de ignição (A=Ativado/D=Desativado)
Interruptor de partida Interruptor de partida (A=Ativado/D=Desativado)
Rotação Rotação (RPM)
Rotação des. marcha
lenta Rotação desejada da marcha lenta (RPM)
Rotação máxima Rotação máxima
Pressão barométrica Pressão barométrica (V)
Pressão barométrica Pressão barométrica (bar)
Pressão do turbo Pressão do turbo (V)
Sensor posição turbo Sensor de posição do turbo (%)
Posição pedal
acelerador Posição do pedal do acelerador (%)
Sensor 1 posição
acelerador Sensor 1 de posição do acelerador (%)
Pressão do rail Pressão do rail de combustível (bar)
Referência pressão rail Referência da pressão do rail (bar)
Sensor pressão rail Sensor de pressão do rail de combustível (V)
Temperatura ar admissão Temperatura do ar de admissão (ºC)
Sensor temperatura ar Sensor de temperatura do ar (V)
Sensor temp. gás escape
1 Sensor de temperatura do gás de escape 1 (ºC)
Sensor temp. gás escape
2 Sensor de temperatura do gás de escape 2 (ºC)
Sensor temperatura gás
escape 3 Sensor de temperatura do gás de escape 3 (ºC)
Temperatura combustível Temperatura do combustível (ºC)
Sensor temperatura
combust. Sensor de temperatura de combustível (V)
Balanceamento cilindro
1 Balanceamento do cilindro 1 (mm3/c)
Balanceamento cilindro
2 Balanceamento do cilindro 2 (mm3/c)
Balanceamento cilindro
3 Balanceamento do cilindro 3 (mm3/c)
Balanceamento cilindro
4 Balanceamento do cilindro 4 (mm3/c)
Ref. quantidade injetad Referência de quantidade injetada (mm3/c)
Carga do motor Carga do motor (%)
Posição válvula EGR Posição da válvula EGR (%)
Ref. posição válvula
EGR Referência de posição da válvula EGR (%)
Posição 1 válvula EGR Posição 1 da válvula EGR (%)
Válvula purga EVAP Válvula de purga do sistema de controle de evaporação (EVAP)
(%)
Sensor posição EGR Sensor de posição da EGR (%)
Injetor 1 Injetor 1
Injetor 2 Injetor 2
Injetor 3 Injetor 3
Injetor 4 Injetor 4

Rev 1 4
Sensor pressão óleo
Falha de ignição
Interruptor do freio 1
Interruptor do freio 2
Interruptor da
embreagem
Interruptor Neutro
Dist. após apagar
memória
Dist. após indicador
falha
Superaquecimento motor
Tempo funcionamento
motor
Velocidade
Atuadores
Esta função realiza o acionamento de atuadores do sistema. Os atuadores disponíveis estão na tabela
abaixo.
Tabela de atuadores
Mensagem
Corte do injetor 1
Corte do injetor 2
Corte do injetor 3
Corte do injetor 4
Controle de pré injeção
Eletroválvula
Válvula 1
Válvula 2
Rev 1
Sensor de pressão do óleo (bar)
Falha de ignição
Interruptor do freio 1 (A=Ativado/D=Desativado)
Interruptor do freio 2 (A=Ativado/D=Desativado)
Interruptor da embreagem (A=Ativado/D=Desativado)
Interruptor Neutro (A=Ativado/D=Desativado)
Distância percorrida após o apagamento da memória (km)
Distância percorrida após ativação do indicador de falha (km)
Superaquecimento do motor
Tempo de funcionamento do motor (s)
Velocidade (km/h)
Descrição
Corte do injetor 1
Condições iniciais:
- Motor ligado
- Veículo parado
Corte do injetor 2
Condições iniciais:
- Motor ligado
- Veículo parado
Corte do injetor 3
Condições iniciais:
- Motor ligado
- Veículo parado
Corte do injetor 4
Condições iniciais:
- Motor ligado
- Veículo parado
Controle de pré injeção
Condições iniciais:
- Motor ligado
- Veículo parado
Eletroválvula
Condições iniciais:
- Ignição ligada
- Motor desligado
Válvula 1
Condições iniciais:
- Ignição ligada
- Motor desligado
Válvula 2
5
 Condições iniciais:
- Ignição ligada
- Motor desligado
Válvula 3
Válvula 3 Condições iniciais:
- Ignição ligada
- Motor desligado
Válvula 4
Válvula 4 Condições iniciais:
- Ignição ligada
- Motor desligado

Ajustes
Esta função realiza ajustes no sistema. Os ajustes disponíveis estão na tabela abaixo.

Tabela de ajustes

Mensagem Descrição
Inicialização da bomba de Combustível
Inicialização da bomba Condições iniciais:
de Combustível - Ignição ligada
- Motor desligado
Reconhecimento da posição da borboleta
Reconhecimento da Condições iniciais:
posição da borboleta - Ignição ligada
- Motor desligado
EGR
EGR Condições iniciais:
- Ignição ligada
- Motor desligado

Rev 1 6
