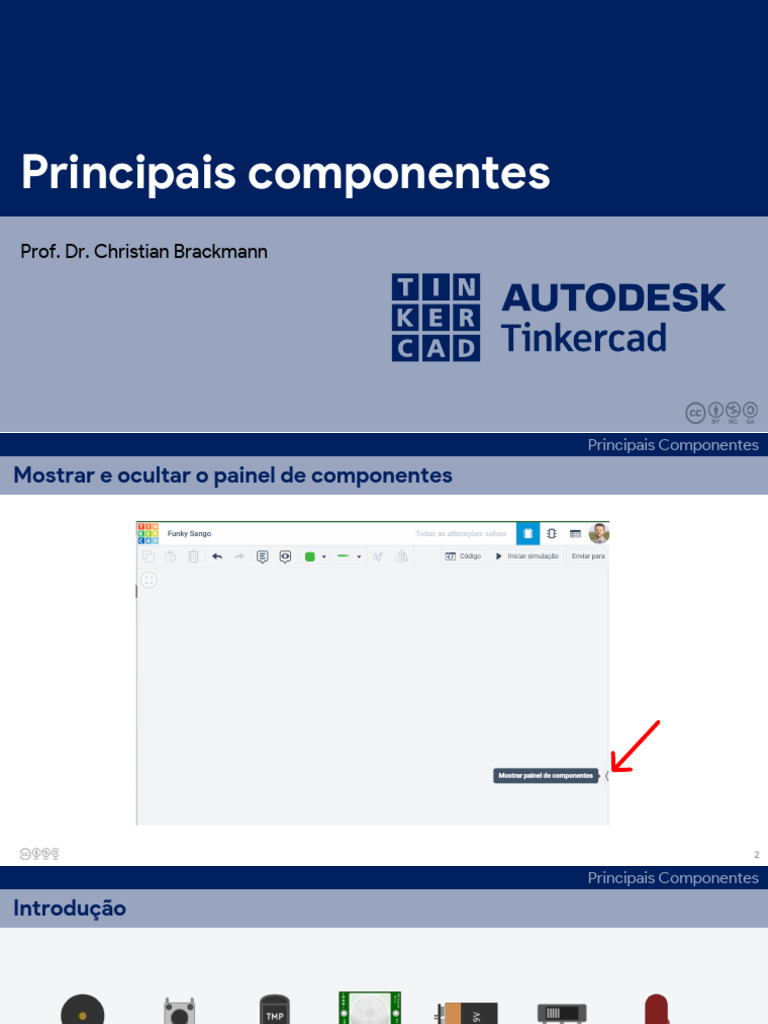

Principais componentes

Prof. Dr. Christian Brackmann

 Principais Componentes
Mostrar e ocultar o painel de componentes

2
 Principais Componentes
Introdução

3
 Principais Componentes
Placas Programáveis

Arduino UNO
Micro:bit

Arduino MEGA
(não há no Tinkercad)

4
 Principais Componentes
Placas de Ensaio (Protoboard)
830 pontos

170 pontos
400 pontos

5
 Principais Componentes
Placas de Ensaio (Protoboard)
830 pontos

170 pontos
400 pontos
 Principais Componentes
Placas de Ensaio (Protoboard)
 Principais Componentes
Fontes de Energia

1,5V 1,5V 3,0V 4,5V 6,0V 6,0V 9,0V

Componente
de diagnóstico
Computador

Powerbank
(bateria externa)

8
 Principais Componentes
LEDs

Diodo emissor de luz que

acende quando a
eletricidade passa através
dele na direção correta.

9
 Principais Componentes
Fios / Jumpers

10
 Principais Componentes
Resistor

Tensão do LED: 1,8V

Tensão da pilha: 1,5V

11
 Principais Componentes
Resistor

Tensão do LED: 1,8V

Tensão da pilha: 3,0V

12
 Principais Componentes
Resistor

Tensão do LED: 1,8V RESISTOR

Tensão da pilha: 3,0V

13
 Principais Componentes
Resistor

14
 Principais Componentes
Resistor

Resistor 𝑉𝑐𝑐 − 𝑉𝑙𝑒𝑑

𝑅𝑙𝑒𝑑 =
𝐼𝑙𝑒𝑑
Onde:

𝑹𝒍𝒆𝒅 = Resistor de limitação de corrente no LED

𝑽𝒄𝒄 = Tensão contínua da fonte de alimentação

𝑽𝒍𝒆𝒅 = Tensão de alimentação do LED = 1,8V (média)

𝑰𝒍𝒆𝒅 = Corrente de alimentação do LED = 0,02A (média)

15
 Principais Componentes
Resistor

Resistor 𝑉𝑐𝑐 − 1,8

𝑅𝑙𝑒𝑑 =
0,02
Onde:

𝑹𝒍𝒆𝒅 = Resistor de limitação de corrente no LED

𝑽𝒄𝒄 = Tensão contínua da fonte de alimentação

𝑽𝒍𝒆𝒅 = Tensão de alimentação do LED = 1,8V (média)

𝑰𝒍𝒆𝒅 = Corrente de alimentação do LED = 0,02A (média)

16
 Principais Componentes
Resistor

Resistor 3 − 1,8
𝑅𝑙𝑒𝑑 =
0,02
Onde:

𝑹𝒍𝒆𝒅 = Resistor de limitação de corrente no LED

𝑽𝒄𝒄 = Tensão contínua da fonte de alimentação

𝑽𝒍𝒆𝒅 = Tensão de alimentação do LED = 1,8V (média)

𝑰𝒍𝒆𝒅 = Corrente de alimentação do LED = 0,02A (média)

17
 Principais Componentes
Resistor

Resistor 3 − 1,8
𝑅𝑙𝑒𝑑 = = 60Ω
0,02
Onde:

𝑹𝒍𝒆𝒅 = Resistor de limitação de corrente no LED

𝑽𝒄𝒄 = Tensão contínua da fonte de alimentação

𝑽𝒍𝒆𝒅 = Tensão de alimentação do LED = 1,8V (média)

𝑰𝒍𝒆𝒅 = Corrente de alimentação do LED = 0,02A (média)

18
 Principais Componentes
Resistor

Resistor

19
 Principais Componentes
Resistor

Tensão do LED: 1,8V

Tensão da pilha: 3,0V

Resistência: 60Ω

20
 Principais Componentes
Resistor

6 0 * 1 = 60
21
 Principais Componentes
Resistor

resistor.cherryjourney.pt

22
 Principais Componentes
Outros exemplos de componentes de SAÍDA

LED RGB Piezo / Buzzer LCD 16x2

Tipo de LED que Tipo de buzzer que Tela de cristal líquido

combina vermelho, emite ruído/som em que exibe duas linhas de
azul e verde para diferentes frequências 16 caracteres.
produzir qualquer cor.

23
 Principais Componentes
Sensores (componentes de ENTRADA de dados)

Botão Interruptor

Chave que fecha um Interruptor com duas

circuito enquanto está na posições: aberta e fechada
posição pressionada

24
 Principais Componentes
Sensores (componentes de ENTRADA de dados)

Sensor de distância Sensor de

Foto resistor Sensor PIR ultrassônico Temperatura (TMP36)

Sensor cuja Sensor infravermelho Sensor que utiliza ondas Sensor que emite
resistência muda passivo usado para de som para determinar diferentes voltagens
conforme o volume de detectar movimento em a que distância está um com base na
luz detectado frente ao mesmo. objeto. temperatura ambiente.

25
 Principais componentes
Motores

Motor CC Micro servo Motor de passos

(não há no Tinkercad)

Motor que converte Motor cuja posição pode

energia elétrica em ser controlada com o uso
energia mecânica. de um microcontrolador.
Consegue mover o eixo
com precisão em ângulos
ou distâncias específicas.

26
Atividades
Responda o questionário para continuar
