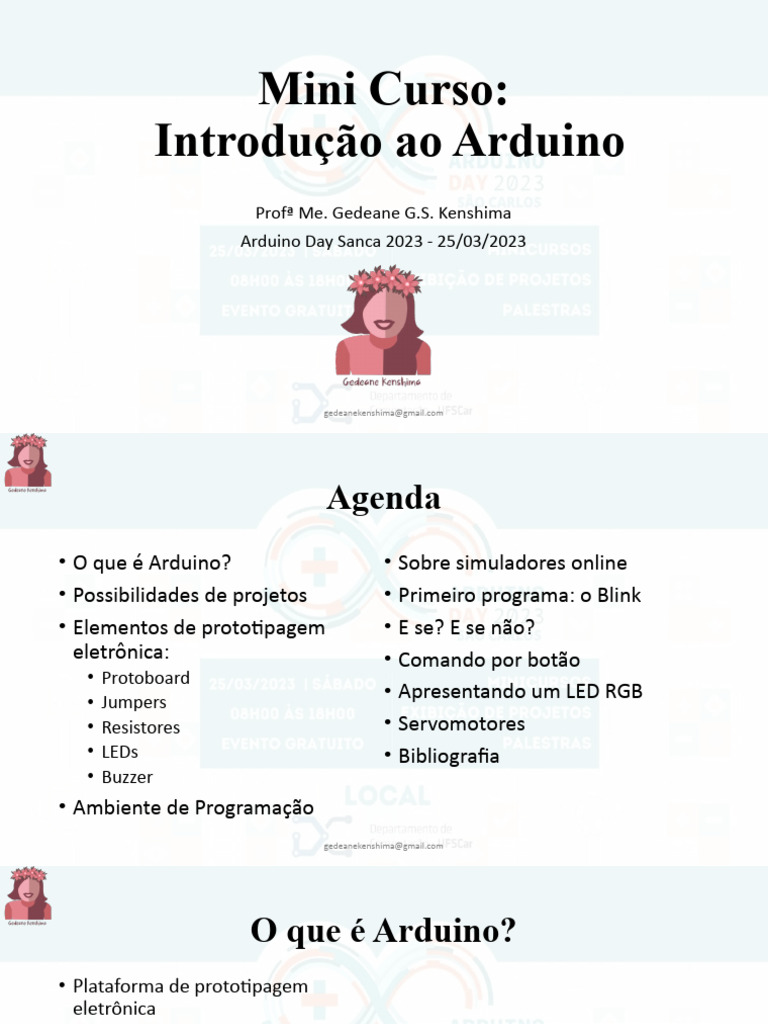

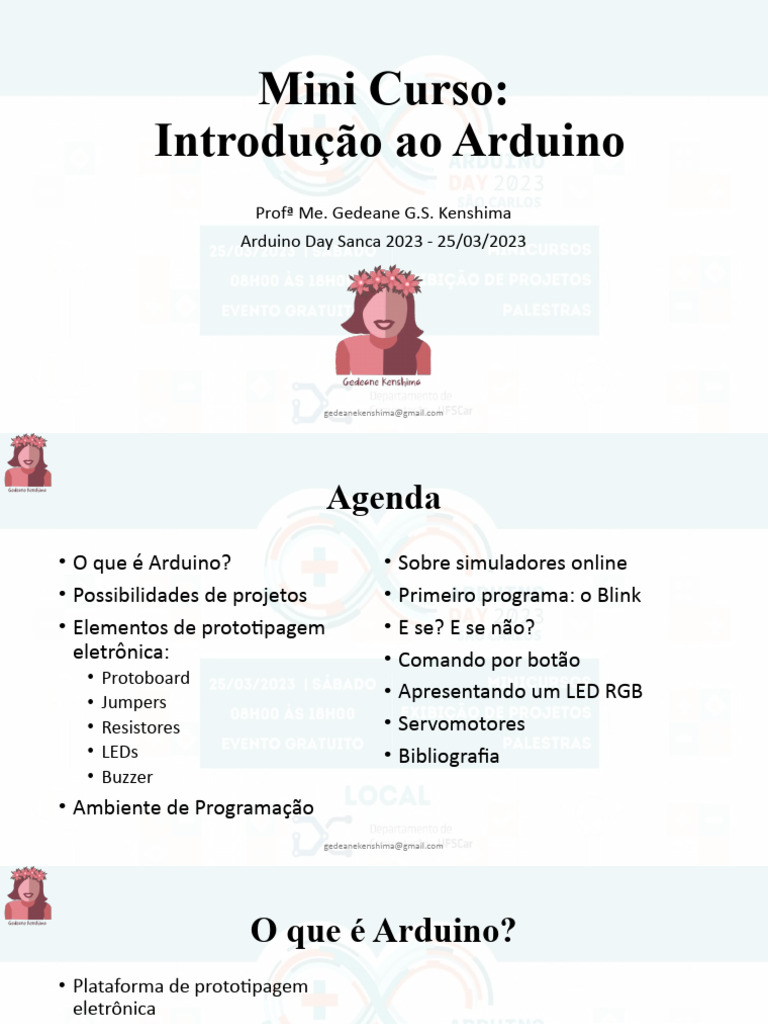

Mini Curso:
Introdução ao Arduino
Profª Me. Gedeane G.S. Kenshima
Arduino Day Sanca 2023 - 25/03/2023
gedeanekenshima@gmail.com
Agenda
• O que é Arduino? • Sobre simuladores online
• Possibilidades de projetos • Primeiro programa: o Blink
• Elementos de prototipagem • E se? E se não?
eletrônica: • Comando por botão
• Protoboard
• Jumpers
• Apresentando um LED RGB
• Resistores • Servomotores
• LEDs • Bibliografia
• Buzzer
• Ambiente de Programação
O que é Arduino?
• Plataforma de prototipagem
eletrônica
• Composto de parte física
(hardware) e parte lógica (software)
• Microcontrolador é o cérebro da
plataforma
• Conexão com o mundo externo
(pinos de entradas e saídas)
• Alimentação elétrica por USB ou
fonte externa (pilhas, baterias, Esta Foto de Autor Desconhecido está licenciado em CC BY-SA
fonte etc.)
O que é Arduino?
• Criado por Hernando Barragan
(colombiano) durante seu
mestrado em IVREA (Itália).
Nome original WIRING
• Divulgado amplamente por ser
de plataforma aberta (open
source)
• Massimo Banzi era professor e
orientador de Barragan
Fonte: Micreiros.com
O que é Arduino?
Possibilidades de
projetos
• Detecção de obstáculos,
temperatura, luminosidade,
umidade relativa, umidade do
solo etc
• Controle de motores CC,
motores de passo,
servomotores, LEDs, fitas de
LED etc.
• Mostra de informações em
displays, apps e navegadores
• Conexão Bluetooth, WiFi,
infravermelho, rádio Fonte: IndiaMART
frequência etc. gedeanekenshima@gmail.com

Elementos de
prototipagem eletrônica
Protoboard: conexões
elétricas temporárias sem
uso de solda.
Também conhecido como
matriz de contatos.
Divididos por grupos de
conexão de 5 em 5 furos.
Fonte: Canal QSP Tecnologia
Elementos de
Protoboard:
• Frente: conjuntos de 5
furos interligados.
• Trás: pequenas chapas
de metal para
conduzir eletricidade e
interligar os pontos.
Fonte: Electronic Components Distributor
Elementos de
Protoboard:
• Conexão de elementos
diferentes no conjunto de 5
pontos (linha)
• Mesmo componente não
pode estar na mesma linha
(curto)
• Linhas não estão
conectadas de lado a outro
• Linhas laterais servem para
alimentação (positivo e Fonte: Instructables
negativo) gedeanekenshima@gmail.com
Elementos de
Cabos jumpers
• Elemento de conexão
entre pontos
(protoboard, Arduino,
módulos etc)
• Tipos: macho-macho;
macho-fêmea; fêmea-
fêmea
Elementos de
Resistores
• Componente elétrico que se opõe
à corrente elétrica
• Unidade em Ohms (Ω)
• Não possui polaridade (não
importa o lado que liga)
• Faixas coloridas para identificação
do valor nominal
• Nos experimentos:
• 220 Ω (vermelho-vermelho-
marrom-dourado)
Fonte: Engenharia 360
• 10 kΩ (marrom-preto-laranja-
dourado) gedeanekenshima@gmail.com
Elementos de
LEDs
• Sigla para Diodo Emissor de
Luz
• Possui polaridade (importa o
lado que liga)
• Anodo (terminal maior-
positivo)
• Catodo (terminal menor-
negativo)
• Corpo colorido: difuso
Fonte: Adafruit Learning System
• Corpo transparente: alto brilho
Elementos de
Buzzer
• Emissão de sons simples
• Possui polaridade (importa o
lado que liga)
• Terminal maior ou com (+)
positivo
• Terminal menor ou sem
marcação - negativo
• Proteção preta e terminais
diferentes: ativo
• Parte verde à mostra e terminais
iguais: passivo gedeanekenshima@gmail.com
Ambiente de programação
IDE Arduino (até 1.8.19)
• Ambiente gratuito offline
• Disponível em www.arduino.cc
• Escrita de códigos e verificação
de erros
• Carregamento de códigos para a
placa
Fonte: Blog FilipeFlop

Ambiente de programação
IDE Arduino (a partir de 2.0.0)
• Ambiente gratuito offline
• Disponível em www.arduino.cc
• Escrita de códigos e verificação
de erros
• Carregamento de códigos para a
placa
Fonte: Arduino Blog
Sobre simuladores online
Tinkercad
• Ambiente
gratuito online
• Disponível em
https://www.tink
ercad.com
• Simulação de
circuitos
eletrônicos, Fonte: da autora
programação em
blocos e em texto
Tinkercad
• Download do
código e da
montagem
• Montagens
ficam salvas na
conta
• Login com conta
Google, Apple
ou Autodesk Fonte: da autora
Wokwi
• Ambiente gratuito
online
• Disponível em
https://wokwi.co
m/
• Simulação de
sistemas
embarcados com
programação em Fonte: da autora
texto (Wiring e
MicroPython)
Wokwi
• Download do
código e da
montagem
• Montagens ficam
salvas na conta
• Login com conta
Google, GitHub ou
e-mail
• Opção auto
completar
(comandos) Fonte: da autora
Primeiro programa: o Blink
// Início do sketch e Função de configuração
void setup() {
// define pino 13 como saída
pinMode(13, OUTPUT);
} // fim da função de configuração
// função de repetição infinita

void loop() {
digitalWrite(13, HIGH); // liga 13 (coloca pino em nível 1)
delay(1000); // aguarda 1s
digitalWrite(13, LOW); // desliga 13 (coloca pino em nível 0)
delay(1000); // aguarda um segundo
} // fim da função de loop e programa
Configuração da placa Arduino (Uno)
Configuração da porta COM
• LED L piscando na placa
Fonte: Canal Creative Robotics
LED externo piscando no protoboard
• 2 cabos
jumpers
macho-macho
• 1 resistor 220Ω
• 1 LED difuso
(qualquer cor)
• 1 placa
Arduino Uno
com cabo USB
• 1 protoboard
Fonte: Embarcados
LED externo piscando
no Tinkercad
• 1 placa Arduino Uno
• Inserir componentes arrastando para
área de trabalho
• 1 resistor 220 ou 330 (editar após inserir
o resistor)
• 1 LED
• Conexões (clicar no terminal dos
componentes)
• Clicar no botão código e mudar para
TEXTO
• Simular através do botão Iniciar
simulação
Fonte: da autora
E se?
Condicional
• Realiza um comando
conforme um evento (Ex:
aperto de botão)
• Uso do laço condicional if
Ex:
SE (botão apertado){
Liga LED
}
Fonte: Makerguides.com
E se não?
Complementa o if
• Opção para se a condição do
if não for verdadeira
Ex:
SE (botão apertado){
Liga LED
}
SE NÃO{
Desliga LED
} Fonte: Makerguides.com
Comando por botão (montagem)
Comando por botão (sketch)
// função de repetição infinita
// Início do sketch
void loop() {
// Cria uma constante chamada botao no pino 2
int leitura; // Variável leitura para saber condição de
const int botao = 2; aperto
// Cria uma constante chamada LED no pino 13 leitura = digitalRead(botao); // Lê pino botao e
const int LED = 13; guarda em leitura
if (leitura == HIGH){ // Se leitura for HIGH, então
//Função de configuração digitalWrite(LED, HIGH); // liga LED (coloca pino
em nível 1)
void setup() {
}
// define LED como saída
else{ // Se leitura não for HIGH
pinMode(LED, OUTPUT);
digitalWrite(13, LOW); // desliga LED (coloca
// define botao como entrada pino em nível 0)
pinMode(botao, INPUT); }
} // fim da função de configuração } // fim da função de loop e programa
Apresentando um LED RGB
LED 3 em 1:
4 terminais (R,
comum, G e B)
Modelos:
• Anodo comum: pino
comum recebe 5V
• Catodo comum: pino
comum recebe 0V Fonte: Vamuino
(GND)
Apresentando um LED RGB
Nível de cores:
• Red (Vermelho)
• Green (Verde)
• Blue (Azul)
Uso do comando analogWrite para Fonte: Picode Education
variação dos níveis das cores.
Uso de repetições (LED Anodo Comum)
LED
Anodo
Comum
Uso de repetições
// Início do sketch // função de repetição infinita
// Cria uma constante chamada LED void loop() {
no pino 10 // Contador i de 0 a 255
const int LED = 10; for(int i = 0; i < 255; i++){
// Variável i usada para alterar
//Função de configuração brilho do LED de forma automática
void setup() { analogWrite(LED, i);
// define LED como saída delay(100); // aguarda 100 ms
pinMode(LED, OUTPUT); } // Fim do contador
} // fim da função de configuração } // fim da função de loop e programa
Alterando nível de brilho e cores
// Início do sketch vermelho for(int i = 0; i < 255; i++){
// Constante LED_verm no pino 10 for(int i = 0; i < 255; i++){ // Variável i usada para alterar brilho
const int LED_verm = 10; // Variável i usada para alterar brilho do LED de forma automática
// Constante LED_azul no pino 11 do LED de forma automática analogWrite(LED_azul, i);
const int LED_azul = 11; analogWrite(LED_verm, i); delay(100); // aguarda 100 ms
delay(100); // aguarda 100 ms } // Fim do contador para LED azul
//Função de configuração } // Fim do contador para LED vermelho for(int i = 255; i >=0; i--){
void setup() { // Contador i de 255 a 0 para LED // Variável i usada para alterar brilho
vermelho do LED de forma automática
// Define LEDs como saída
for(int i = 255; i >=0; i--){ analogWrite(LED_azul, i);
pinMode(LED_verm, OUTPUT);
// Variável i usada para alterar brilho delay(100); // aguarda 100 ms
pinMode(LED_azul, OUTPUT); do LED de forma automática } // Fim do contador para LED azul
} // fim da função de configuração analogWrite(LED_verm, i); } // fim da função de loop e programa
// função de repetição infinita delay(100); // aguarda 100 ms
void loop() { } // Fim do contador para LED vermelho
// Contador i de 0 a 255 para LED // Contador i de 0 a 255 para LED azul
Servomotores
Controle de posição
Aplicações em:
• Robótica
• Aeromodelismo
• Dentre outros
Fonte: ArduinoInfo - MyWikis
Exemplo prático 2
• 5V: fio vermelho
• GND: fio marrom
• Pino 9: fio laranja
Exemplo prático: servomotor
void loop() {
// Inclui biblioteca Servo.h // Move de 0 a 180 graus de um em um grau
#include <Servo.h> for (pos = 0; pos <= 180; pos += 1) {
myservo.write(pos); // Escreve a posição atual no
objeto servo
Servo myservo; // Cria objeto myservo delay(15); // Aguarda 15 ms para ver o
movimento
// É possível criar mais de um objeto
}
int pos = 0; // Variável de posição for (pos = 180; pos >= 0; pos -= 1) { // Move de 180 a 0
grau
myservo.write(pos); // Escreve a posição atual no
void setup() { objeto servo
myservo.attach(9); // Anexa o pino 9 ao delay(15); // Aguarda 15 ms para ver o
movimento
objeto myservo }
} }// fim do programa
Bibliografia
• Kenshima, G. Nas linhas do Arduino.

São Paulo: Novatec, 2020.
Cupom GEDEANE20 no site

www.novatec.com.br
Obrigada!
• Instagram: @gedeanekenshima
• LinkedIn: Gedeane Kenshima
• TikTok: @gedeanekenshima
• Twitter: @ge_angrybirds
• Facebook: Gedeane Kenshima #comG
• E-mail: gedeanekenshima@gmail.com

Minicurso Arduino

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Minicurso Arduino

Enviado por

Direitos autorais:

Formatos disponíveis

Mini Curso:

frequência etc. gedeanekenshima@gmail.com

Fonte: Canal QSP Tecnologia

Fonte: Electronic Components Distributor

Fonte: Blog FilipeFlop

Fonte: Arduino Blog

// função de repetição infinita

Fonte: Canal Creative Robotics

Uso do comando analogWrite para Fonte: Picode Education

variação dos níveis das cores.

Fonte: ArduinoInfo - MyWikis

• GND: fio marrom

• Pino 9: fio laranja

• Kenshima, G. Nas linhas do Arduino.

Cupom GEDEANE20 no site

Você também pode gostar
