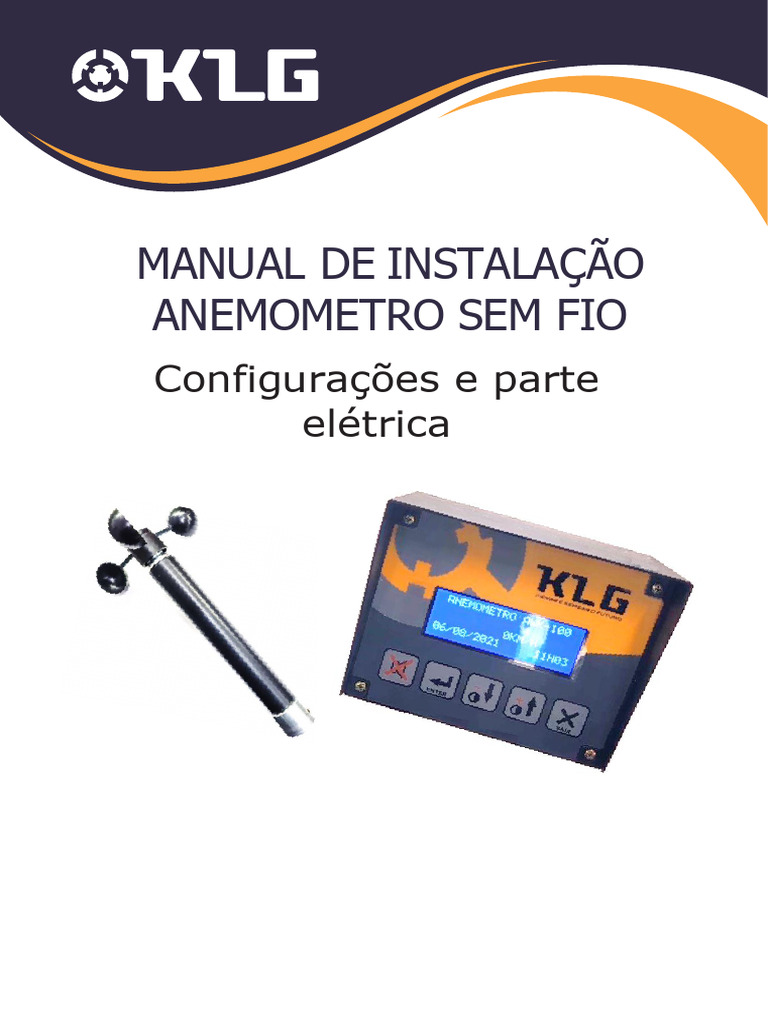

MANUAL DE INSTALAÇÃO

ANEMOMETRO SEM FIO

Configurações e parte
elétrica
 Composição do Kit com e sem torre.
KIT SEM TORRE (SEM OPÇÃO DE KIT COM TORRE SINALEIRA
BLOQUEIO) (OPÇÃO DE BLOQUEIO)

1 Monitor AWK-100 1 Monitor AWK-100

1 Transmissor AWK-100 1 Transmissor AWK-100
1 Cabo de alimentação (2 Vias) 1 Cabo de alimentação (4 Vias) +
1 Suporte em L (Instalação) conector da Torre.
1 Bateria 3,6v (Não recarregável) 1 Torre sinaleira (Com suporte)
4 Porcas M6 1 Suporte em L (Instalação)
4 Arruelas lisa M6 1 Bateria 3,6v (Não recarregável)
4 Arruelas pressão M6 4 Porcas M6
4 Parafusos M5 4 Arruelas lisa M6
4 Porcas M5 4 Arruelas pressão M6
4 Arruelas lisa M5 4 Parafusos M5
4 Arruelas pressão M5 4 Porcas M5
4 Arruelas lisa M5
Pêndulo TX – (Opcional) 4 Arruelas pressão M5
2 Allen M8
2 Porcas M8
2 Arruelas lisa M8
2 Arruelas pressão M8

Botão Push Botton – (Opcional)

Rele Bloqueio – (Opcional)
Pêndulo TX – (Opcional)

Manual Descritivo AWK-100

Para qualquer opção que seja pressionado, caso queira sair sem concluir
utilizar a tecla X para sair. Para acessar o menu pressionar o botão ENTER
durante 4 segundos.

1 . P E R N A S D E C A B O

X X

Pressione a SETA para BAIXO para ir para o próximo menu:

2 . P E S O M A X I M O

X X X , X X T O N

2
(12) 3917 - 3952
KLGDOBRASIL.COM.BR
Pressione a SETA para BAIXO para ir para o próximo menu:
3 . T A B E L A D E E R R O S

Pressione ENTER para acessar.

E 0 1 - S T O P B A L
E 0 2 - L I M I T A D O R A 2 B
E 0 3 - S T O P A N M
E 0 4 - B A T E R I A B A L

Tela somente de visualização dos erros pressione a SETA para BAIXO para
ir para próximos erros:
E 0 5 - B A T E R I A A 2 B
E 0 6 - B A T E R I A A N M
E 0 7 - C O M U N I C A C A O B A L
E 0 8 - C O M U N I C A C A O A 2 B

Tela somente de visualização dos erros pressione a SETA para BAIXO para
ir para próximos erros:

E 0 9 - C O M U N I C A C A O A N M

Pressione “ X ‘” Sair para voltar.

Pressione a SETA para BAIXO para ir para o próximo menu:

4 . C O N F I G U R A Ç Õ E S

Pressione ENTER para entrar no menu de configurações.

I N S I R A A S E N H A
_ _ _ _

3
(12) 3917 - 3952
KLGDOBRASIL.COM.BR
Com as SETAS comutar o valor de 0 a 9, para passar para o próximo digito
aperte ENTER novamente, caso queira voltar aperte inibir buzina. Digite
sua senha de instalador (senha padrão 1000).

Pressione ENTER para acessar ao menu de configuração do anemômetro.

1 . C O N F I G . A N E M Ô M E T R O

Pressione ENTER para acessar o menu de alteração da unidade de Medida.

1 A . U N I D A D E D E M E D I D A

K M / H

Pressione ENTER novamente e em seguida SETA para CIMA para mudar de

Unidade de Medida. Após selecionado, pressione ENTER para Salvar.

1 A . U N I D A D E D E M E D I D A

M / S

Pressione a SETA para BAIXO para ir para o próximo menu.

Pressione ENTER e Comute Com as SETAS para alterar o valor de ALERTA
(Se o AWK-100, for adquirido com a torre de sinalização, o alerta irá acender
a luz de cor Amarela).

1 B . S E T P O I N T A L E R T A

0 3 6 K M / H

Pressione a SETA para BAIXO para ir para o próximo menu.

Pressione ENTER e Comute Com as SETAS para alterar o valor de STOP (Se
o AWK-100, for adquirido com a torre de sinalização, o alerta irá acender a
luz de cor Vermelha).

1 C . S E T P O I N T S T O P

0 4 2 K M / H

4
(12) 3917 - 3952
KLGDOBRASIL.COM.BR
Pressione a tecla SAIR para voltar ao Menu anterior. Pressione a SETA para
BAIXO para ir para o próximo menu.

2 . C A L . B A L A N Ç A 1

D E S A B I L I T A D O

Pressione a SETA para BAIXO para ir para o próximo menu.

3 . C A L I B R A Ç Ã O A 2 B

D E S A B I L I T A D O

Pressione a SETA para BAIXO para ir para o próximo menu.

4 . C A L I B R A Ç Ã O 4 a 2 0 m A

H A B I L I T A D O

Pressione ENTER para entrar para o sub menu MANUTENÇÃO.

5 . M A N U T E N Ç Ã O

Pressione ENTER para entrar no menu VARIAVEIS

5 A . V A R I A V E I S
B L + A 2 B + A N E M

A N M : 0

Tela somente de visualizações.

5
(12) 3917 - 3952
KLGDOBRASIL.COM.BR
Pressione ENTER e com as setas altere de estado 0 para 1 para testar as
saídas.

4 B . S A I D A S

B U Z : X R L 4 : 1
R L 2 : X R L 4 : 3

Comute as entradas para verificar se está tudo ok quando habilitada

4 C . E N T R A D A S D I G I T A I S

E N T 1 : X E N T 3 : X
E N T 2 : X E N T 4 : X

Pressione ENTER para testar o teclado

4 D . T E C L A D O

Pressione todos os botões para confirmar se o teclado está OK, caso algum
botão apresente defeito, após 10 segundos automaticamente o sistema
volta para o menu anterior

4 D . T E C L A D O

B U D E X

Pressione ENTER para testar o DISPLAY

4 E . D I S P L A Y E L E D S

▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓
▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓
▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓
▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓

6
(12) 3917 - 3952
KLGDOBRASIL.COM.BR
Pressione ENTER para alterar o endereço dos transmissores (Já vem
parametrizado de Fábrica).

5 . E N D E R E C O S E N S O R E S

B A L = X X X X
A N E = X X X X A 2 B = X X X X

Tela somente de visualização das cargas das baterias de cada transmissor.

6 . C A R G A B A T E R I A S

B A L = %
A N E = % A 2 B = %

Pressione ENTER para acessar ao menu eventos

7 . E V E N T O S

Plugue o cabo USB em seu computador, e no monitor internamente, e

pressione ENTER para passar os dados de eventos para a tela, solicite ao
fabricante o programa para visualizar eventos

7 A . E X P O R T A R D A D O S
P / C O M P U T A D O R

Após terminar de exportar os dados aparecerá está tela:

7 B . C O N C L U I D O

Pressione ENTER para verificar a intensidade de campo de cada transmissor,

Valor ideal de trabalho a cima de 60

8 . I N T E N C I D A D E
D E C A M P O

X X X : X X X

7
(12) 3917 - 3952
KLGDOBRASIL.COM.BR
 ELETRICA DO ANEMOMETRO SEM TORRE

8
(12) 3917 - 3952
KLGDOBRASIL.COM.BR
 ELETRICA DO ANEMOMETRO COM TORRE
