Instituto Federal do Triângulo Mineiro – Engenharia da Computação

Disciplina: Conversão de Energia – Professor: Dr. Daniel Caixeta

Lista 1

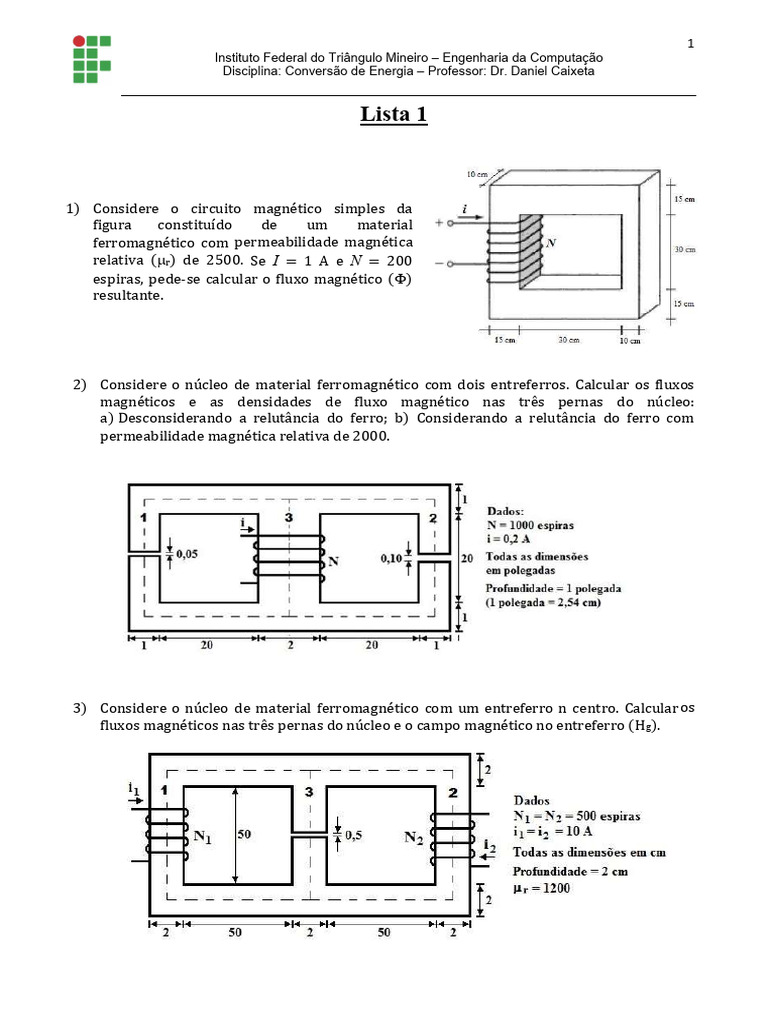

1) Considere o circuito magnético simples da

figura constituído de um material
ferromagnético com permeabilidade magnética
relativa (r) de 2500. Se I = 1 A e N = 200
espiras, pede-se calcular o fluxo magnético ()
resultante.

2) Considere o núcleo de material ferromagnético com dois entreferros. Calcular os fluxos

magnéticos e as densidades de fluxo magnético nas três pernas do núcleo:
a) Desconsiderando a relutância do ferro; b) Considerando a relutância do ferro com
permeabilidade magnética relativa de 2000.

3) Considere o núcleo de material ferromagnético com um entreferro n centro. Calcular os

fluxos magnéticos nas três pernas do núcleo e o campo magnético no entreferro (Hg).
 2
Instituto Federal do Triângulo Mineiro – Engenharia da Computação
Disciplina: Conversão de Energia – Professor: Dr. Daniel Caixeta

4) O toroide da figura é composto por 250 voltas de fio enrolados em um núcleo de aço-silício.
Para uma corrente i = 2,5 A, rm = 22,5 cm e a = 2,5 cm (raio da seção reta), calcule:

a) A indução magnética no raio médio do toroide;

b) A indutância da bobina toroidal pela definição (L = λ/i = NΦ/i ).

5) O solenoide da figura é composto por 250 voltas de fio.

a) Determina H e B no interior do solenoide para i = 100 A,

considerando núcleo de ar.
b) Determinar a indutância da bobina solenoidal pela definição
(L = /i = N/i ).
c) Repita (b) para i = 50 A.
d) Repita (c), considerando o núcleo de aço-silício (usar a curva B-
Hdo material).

6) Um banco de trafos monofásicos formam um trafo trifásico Δ-Y. A tensão de linha do primário
é 120 V, e do secundário é 240 V. Encontre a relação de espiras para o trafo.

7) Um transformador de 150 kVA, 15/0,22 kV, possui os seguintes dados de seu circuito
equivalente:

R1 = 0,015 pu, X1 = j0,1 pu, Rc: 0,01 pu, Xm: j2,2 pu, R2 = 0,02 pu, X2 = j0,1 pu

a) Obter os dados das impedâncias do circuito equivalente, em ohms, referidos ao primário.

b) Transformar os dados de ohms (referidos ao primário) para pu em uma nova base
(Vbase2’ = 380 V e Sbase’ = 200 kVA).
c) Obter os dados das impedâncias do circuito equivalente, em ohms, referidos ao secundário.
d) Transformar os dados de ohms (referidos ao secundario) para pu em uma nova base
(Vbase2’ = 380 V e Sbase’ = 200 kVA).
e) Transformar diretamente os valores em pu do enunciado para pu na nova base, sem passar
pela etapa de ohms.
