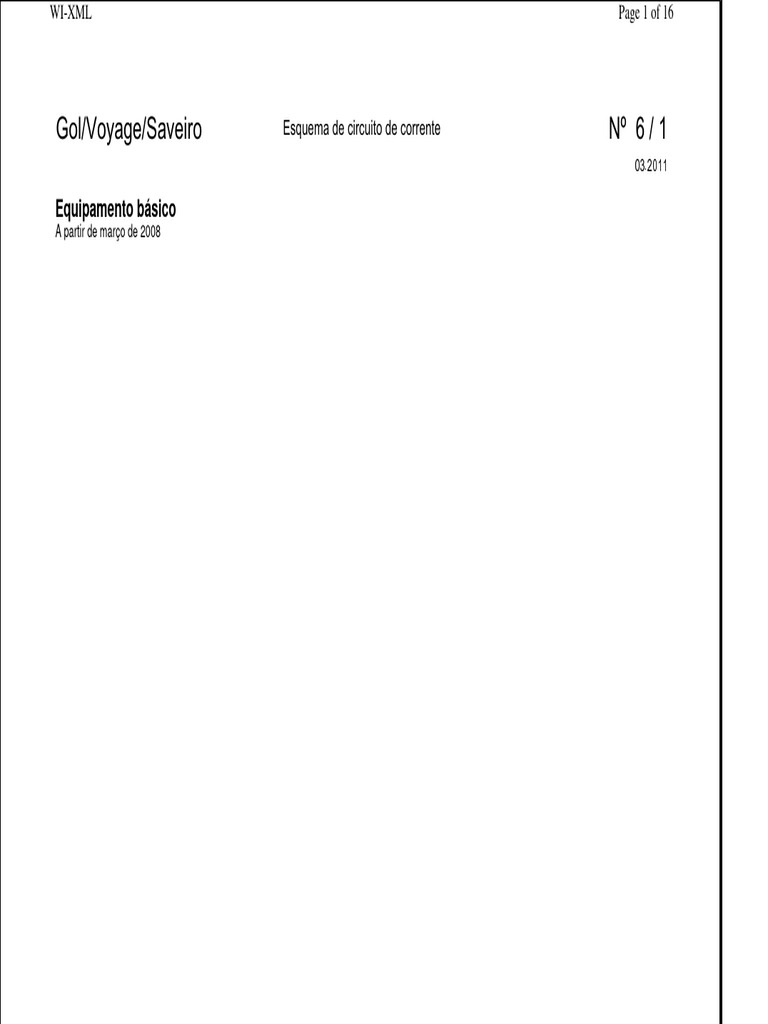

WI-XML Page 1 of 16

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 6 / 1

03.2011

Equipamento básico
A partir de março de 2008
WI-XML Page 2 of 16

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 6 / 2

Bateria, Motor de partida, Gerador (Alternador),
Regulador de tensão
A - Bateria
B - Motor de partida
C - Gerador (Alternador)
C1 - Regulador de tensão
J623 - Unidade de controle do motor
S162 - Fusível 1 (30) do porta-fusíveis na bateria
S163 - Fusível 2 (30) do porta-fusíveis na bateria
S180 - Fusível 8 (30) do porta-fusíveis na bateria
T2n - Conector de 2 pinos, No compartimento do
motor
T2u - Conector de 2 pinos
1
- Cabo-massa, bateria-carroceria

29
- Conexão à massa próx. à/ao ..., Próximo à
bateria
507
- Ligação aparafusada (30) no porta-fusíveis da
bateria

ws = branco
sw = preto
ro = vermelho
rt = vermelho
br = marrom
gn = verde
bl = azul
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 3 of 16

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 6 / 3

Comutador de ignição, Ligação de cabos p/ terminal
30
D - Comutador de ignição
R - Rádio
SA2 - Fusível 2 do porta-fusíveis A
T8b - Conector de 8 pinos
T8c - Conector de 8 pinos
TV2 - Ligação de cabos p/ terminal 30
B299
- Ligação ao positivo 3 (30) no chicote principal

B518
- Ligação (86s) no chicote principal

ws = branco
sw = preto
ro = vermelho
rt = vermelho
br = marrom
gn = verde
bl = azul
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 4 of 16

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 6 / 4

Interruptor da luz de advertência, Interruptor da luz de
marcha à ré, Luz de controle das luzes de advertência
E3 - Interruptor da luz de advertência
F4 - Interruptor da luz de marcha à ré
K6 - Luz de controle das luzes de advertência
SA20 - Fusível 20 do porta-fusíveis A
SA21 - Fusível 21 do porta-fusíveis A
SA33 - Fusível 33 do porta-fusíveis A
SA34 - Fusível 34 do porta-fusíveis A
SA36 - Fusível 36 do porta-fusíveis A
T2aq - Conector de 2 pinos
T8e - Conector de 8 pinos
373
- Ligação à massa 8 no chicote principal

606
- Conexão à massa sob o console central próx. à
alavanca seletora
B273
- Ligação ao positivo (15) no chicote principal

B336
- Ligação 2 (54) no chicote principal

B471
- Ligação 7 no chicote principal

ws = branco
sw = preto
ro = vermelho
rt = vermelho
br = marrom
gn = verde
bl = azul
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 5 of 16

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 6 / 5

Interruptor do temporizador limpador do pára-brisa
(funcionamento intermitente), Motor do limpador do
pára-brisa, Bomba do lavador do pára-brisa e do vidro
tras.
E22 - Interruptor do temporizador limpador do pára-
brisa (funcionamento intermitente)
SA25 - Fusível 25 do porta-fusíveis A
SA38 - Fusível 38 do porta-fusíveis A
T2as - Conector de 2 pinos
T5i - Conector de 5 pinos
T8d - Conector de 8 pinos
V - Motor do limpador do pára-brisa
V59 - Bomba do lavador do pára-brisa e do vidro tras.
B467
- Ligação 3 no chicote principal

B472
- Ligação 8 no chicote principal

ws = branco
sw = preto
ro = vermelho
rt = vermelho
br = marrom
gn = verde
bl = azul
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 6 of 16

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 6 / 6

Lâmpada p/ iluminação da caixa de tomada, Lâmpada
da luz lateral diant. esq., Lâmpada da luz lateral diant.
dir., Tomada 12 volts, Luz da placa de licença
L42 - Lâmpada p/ iluminação da caixa de tomada
M1 - Lâmpada da luz lateral diant. esq.
M3 - Lâmpada da luz lateral diant. dir.
SA27 - Fusível 27 do porta-fusíveis A
SA28 - Fusível 28 do porta-fusíveis A
SA39 - Fusível 39 do porta-fusíveis A
SA44 - Fusível 44 do porta-fusíveis A
T2at - Conector de 2 pinos
T2ca - Conector de 2 pinos
T2cb - Conector de 2 pinos
T3d - Conector de 3 pinos
U5 - Tomada 12 volts
X - Luz da placa de licença
50
- Conexão à massa à esq. no porta-malas

375
- Ligação à massa 10 no chicote principal

705
- Conexão à massa no reservatório de
combustível
ws = branco
sw = preto B274
- Ligação ao positivo (58L) no chicote principal
ro = vermelho - Ligação 9 no chicote principal
rt = vermelho B473
br = marrom - Ligação positiva (58R) no chicote principal
gn = verde B543
bl = azul
B642
- Ligação ao positivo (58) no chicote principal
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 7 of 16

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 6 / 7

Interruptor de luzes, Interruptor das luzes
intermitentes/indicadores de direção, Comutador
manual de farol alto / baixo e lampejamento dos faróis,
Interruptor da luz de estacionamento, Interruptor de
contato da porta do condutor, Acionador da buzina,
Buzina e buzina bissonora, Anel de contato do
acionador da buzina, Luz interna diant.
E1 - Interruptor de luzes
E2 - Interruptor das luzes intermitentes/indicadores
de direção
E4 - Comutador manual de farol alto / baixo e
lampejamento dos faróis
E19 - Interruptor da luz de estacionamento
F2 - Interruptor de contato da porta do condutor
H - Acionador da buzina
H1 - Buzina e buzina bissonora
H23 - Anel de contato do acionador da buzina
SA23 - Fusível 23 do porta-fusíveis A
SA24 - Fusível 24 do porta-fusíveis A
SA37 - Fusível 37 do porta-fusíveis A
T1f - Conector de 1 pino
ws = branco T1g - Conector de 1 pino
sw = preto T1h - Conector de 1 pino
ro = vermelho
rt = vermelho T2ar - Conector de 2 pinos
br = marrom T3e - Conector de 3 pinos
gn = verde
bl = azul T12c - Conector de 12 pinos
gr = cinza T16b - Conector de 16 pinos
li = lilás
vi = lilás
W1 - Luz interna diant.
ge = amarelo 678 - Conexão à massa no volante
or = laranja
rs = rosa B272
- Ligação ao positivo (30) no chicote principal

B318
- Ligação positiva 4 (30a) no chicote principal
* - Conexão de diagnóstico
WI-XML Page 8 of 16

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 6 / 8

Relé principal p/ acionamento elétrico, Ventilador do
radiador
J437 - Relé principal p/ acionamento elétrico
J623 - Unidade de controle do motor
SA31 - Fusível 31 do porta-fusíveis A
SA42 - Fusível 42 do porta-fusíveis A
T2p - Conector de 2 pinos
T2r - Conector de 2 pinos
T30a - Conector de 30 pinos
V7 - Ventilador do radiador
671
- Conexão à massa 1 na longarina diant. esq.

B300
- Ligação ao positivo 4 (30) no chicote principal

B316
- Ligação positiva 2 (30a) no chicote principal

B466
- Ligação 2 no chicote principal

B629
- Ligação (56a) no chicote principal

ws = branco
sw = preto
ro = vermelho
rt = vermelho
br = marrom
gn = verde
bl = azul
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 9 of 16

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 6 / 9

Relé principal p/ acionamento elétrico
J437 - Relé principal p/ acionamento elétrico
J623 - Unidade de controle do motor
SA29 - Fusível 29 do porta-fusíveis A
SA32 - Fusível 32 do porta-fusíveis A
SA43 - Fusível 43 do porta-fusíveis A
T30a - Conector de 30 pinos
B275
- Ligação ao positivo (87) no chicote principal

B456
- Ligação (56b) no chicote principal

B621
- Ligação 1 (53c) no chicote principal

ws = branco
sw = preto
ro = vermelho
rt = vermelho
br = marrom
gn = verde
bl = azul
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 10 of 16

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 6 / 10

Interruptor do ventilador p/ ar natural, Interruptor do
aquecimento/intensidade do aquecimento, Sensor do
indicador de nível de combustível, Bomba de
combustível (bomba de pré-alimentação), Pré-
resistência do ventilador p/ ar natural c/ fusível de
sobreaquecimento, Ventilador p/ ar natural
E9 - Interruptor do ventilador p/ ar natural
E16 - Interruptor do aquecimento/intensidade do
aquecimento
G - Sensor do indicador de nível de combustível
G6 - Bomba de combustível (bomba de pré-
alimentação)
N24 - Pré-resistência do ventilador p/ ar natural c/
fusível de sobreaquecimento
T2v - Conector de 2 pinos
T4f - Conector de 4 pinos
T4j - Conector de 4 pinos
T4k - Conector de 4 pinos
T5e - Conector de 5 pinos
V2 - Ventilador p/ ar natural
367
- Ligação à massa 2 no chicote principal
ws = branco - Ligação à massa 5 no chicote principal
sw = preto 370
ro = vermelho - Conexão à massa sob o console central próx. à
rt = vermelho 606
br = marrom
alavanca seletora
gn = verde
B340
- Ligação 1 (58d) no chicote principal
bl = azul
gr = cinza B352
- Ligação positiva 3 (87a) no chicote principal
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 11 of 16

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 6 / 11

Lâmpada do indicador de direção tras. esq., Lâmpada
do indicador de direção tras. dir., Lâmpada da luz de
marcha à ré esq., Lâmpada da luz de marcha à ré dir.,
Lâmpada da luz do freio e da lanterna tras. esq.,
Lâmpada da luz do freio e da lanterna tras. dir.,
Lâmpada p/ "brakelight", Lâmpada 2 da lanterna tras.
esq., Lâmpada 2 da lanterna tras. dir.
J623 - Unidade de controle do motor
M2 - Lâmpada da lanterna tras. dir.
M4 - Lâmpada da lanterna tras. esq.
M6 - Lâmpada do indicador de direção tras. esq.
M8 - Lâmpada do indicador de direção tras. dir.
M16 - Lâmpada da luz de marcha à ré esq.
M17 - Lâmpada da luz de marcha à ré dir.
M21 - Lâmpada da luz do freio e da lanterna tras. esq.
M22 - Lâmpada da luz do freio e da lanterna tras. dir.
M25 - Lâmpada p/ "brakelight"
M49 - Lâmpada 2 da lanterna tras. esq.
M50 - Lâmpada 2 da lanterna tras. dir.
T2au - Conector de 2 pinos
T5b - Conector de 5 pinos
ws = branco
sw = preto
T5c - Conector de 5 pinos
ro = vermelho T5j - Conector de 5 pinos, No porta-malas tras. à
rt = vermelho esq.
br = marrom
gn = verde 50
- Conexão à massa à esq. no porta-malas
bl = azul
gr = cinza B335
- Ligação 1 (54) no chicote principal
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 12 of 16

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 6 / 12

Lâmpada de filamentos duplos p/ farol esq. selado,
Lâmpada de filamentos duplos p/ farol dir. selado,
Lâmpada do indicador de direção diant. esq., Lâmpada
do indicador de direção diant. dir.
L1 - Lâmpada de filamentos duplos p/ farol esq.
selado
L2 - Lâmpada de filamentos duplos p/ farol dir.
selado
M5 - Lâmpada do indicador de direção diant. esq.
M7 - Lâmpada do indicador de direção diant. dir.
T2ab - Conector de 2 pinos
T2ac - Conector de 2 pinos
T3g - Conector de 3 pinos
T3h - Conector de 3 pinos
12
- Conexão à massa à esq. no comp. do motor

371
- Ligação à massa 6 no chicote principal

B643
- Ligação 2 (56a) no chicote principal

ws = branco
sw = preto
ro = vermelho
rt = vermelho
br = marrom
gn = verde
bl = azul
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 13 of 16

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 6 / 13

Bobina de leitura p/ imobilizador, Interruptor da luz do
freio, Interruptor do pedal da embreagem, Interruptor
do pedal do freio, Tacômetro, Velocímetro, Unidade de
controle c/ indicador no instrumento combinado,
Unidade de controle do imobilizador, Instrumento
combinado, Luz de controle do farol alto, Luz de
controle do alternador
D2 - Bobina de leitura p/ imobilizador
F - Interruptor da luz do freio
F36 - Interruptor do pedal da embreagem
F47 - Interruptor do pedal do freio
G5 - Tacômetro
G21 - Velocímetro
J285 - Unidade de controle c/ indicador no instrumento
combinado
J362 - Unidade de controle do imobilizador
J623 - Unidade de controle do motor
K - Instrumento combinado
K1 - Luz de controle do farol alto
K2 - Luz de controle do alternador
T2ap - Conector de 2 pinos
ws = branco
sw = preto T4c - Conector de 4 pinos
ro = vermelho T4g - Conector de 4 pinos
rt = vermelho
br = marrom
T32a - Conector de 32 pinos
gn = verde B277
- Ligação positiva 1 (15a) no chicote principal
bl = azul
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
WI-XML Page 14 of 16

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 6 / 14

Interruptor de controle do freio de estacionamento,
Interruptor da pressão do óleo, Contato de advertência
do nível do óleo do freio, Indicador de nível do
combustível, Instrumento combinado, Luz de controle
da pressão do óleo, Luz de controle p/ reserva de
combustível, Luz de controle de sistema de freios,
Lâmpada indicadora de falha no sistema "E-gas"
E20 - Regulador para interruptores e iluminação de
instrumentos
F9 - Interruptor de controle do freio de
estacionamento
F22 - Interruptor da pressão do óleo
F34 - Contato de advertência do nível do óleo do freio
G1 - Indicador de nível do combustível
J285 - Unidade de controle c/ indicador no instrumento
combinado
J623 - Unidade de controle do motor
K - Instrumento combinado
K3 - Luz de controle da pressão do óleo
K28 - Luz de controle da temperatura / falta de líquido
de arrefecimento
K105 - Luz de controle p/ reserva de combustível
K118 - Luz de controle de sistema de freios
K132 - Lâmpada indicadora de falha no sistema "E-
ws = branco gas"
sw = preto L10 - Lâmpada p/ iluminação do instrumento
ro = vermelho combinado
rt = vermelho
br = marrom T1a - Conector de 1 pino
gn = verde T1c - Conector de 1 pino
bl = azul
gr = cinza
T1d - Conector de 1 pino
li = lilás T1e - Conector de 1 pino
vi = lilás T14a - Conector de 14 pinos, No compartimento do
ge = amarelo
or = laranja motor à esq.
rs = rosa T16b - Conector de 16 pinos
T32a - Conector de 32 pinos
12
- Conexão à massa à esq. no comp. do motor

366
- Ligação à massa 1 no chicote principal
WI-XML Page 15 of 16

369
- Ligação à massa 4 no chicote principal

B625
- Ligação (cabo de diagnóstico K) no chicote
principal
* - Conexão de diagnóstico
*2 - Apenas p/ veículos com conta-giros
WI-XML Page 16 of 16

Gol/Voyage/Saveiro Esquema de circuito de corrente Nº 6 / 15

Unidade de controle c/ indicador no instrumento
combinado, Instrumento combinado, Luz de controle
dos indicadores de direção esq., Luz de controle dos
indicadores de direção dir., Luz de controle do
imobilizador, Luz de controle de falhas
J285 - Unidade de controle c/ indicador no instrumento
combinado
K - Instrumento combinado
K65 - Luz de controle dos indicadores de direção esq.
K94 - Luz de controle dos indicadores de direção dir.
K117 - Luz de controle do imobilizador
K121 - Luz de controle de falhas
T16b - Conector de 16 pinos
T32a - Conector de 32 pinos
368
- Ligação à massa 3 no chicote principal

605
- Conexão à massa na região superior coluna de
direção
606
- Conexão à massa sob o console central próx. à
alavanca seletora
B630
- Ligação (indicadores de direção esq.) no
ws = branco
chicote principal
sw = preto B631
- Ligação (indicadores de direção dir.) no chicote
ro = vermelho principal
rt = vermelho
br = marrom * - Conexão de diagnóstico
gn = verde
bl = azul
gr = cinza
li = lilás
vi = lilás
ge = amarelo
or = laranja
rs = rosa
