06/11/2024
Exercícios

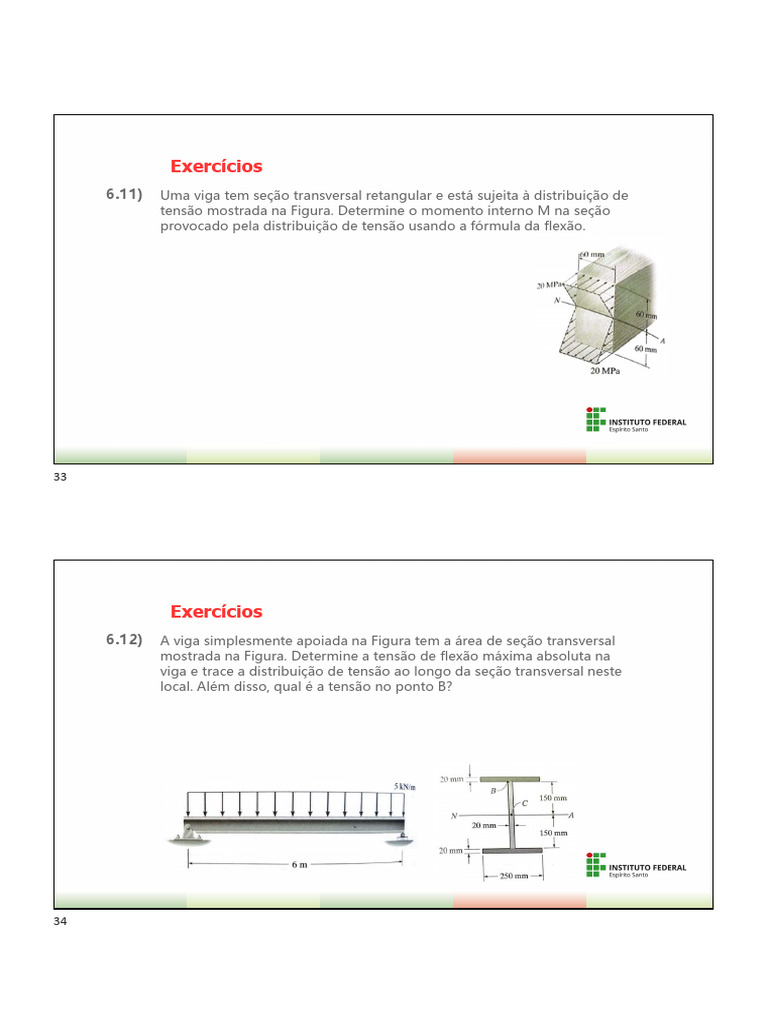

6.11) Uma viga tem seção transversal retangular e está sujeita à distribuição de
tensão mostrada na Figura. Determine o momento interno M na seção
provocado pela distribuição de tensão usando a fórmula da flexão.
33
Exercícios
6.12) A viga simplesmente apoiada na Figura tem a área de seção transversal
mostrada na Figura. Determine a tensão de flexão máxima absoluta na
viga e trace a distribuição de tensão ao longo da seção transversal neste
local. Além disso, qual é a tensão no ponto B?
34
06/11/2024
Exercícios
6.13) A viga mostrada na Figura tem área de seção transversal em forma de um
canal. Determine a tensão de flexão máxima que ocorre na viga na seção
a-a.
35
Exercícios
6.14) O elemento com seção transversal retangular foi projetado para resistir a
um momento de 40 Nm. Para aumentar sua resistência e rigidez, foi
proposta a adição de duas pequenas nervuras em sua parte inferior.
Determine a tensão normal máxima no elemento para ambos os casos.
36
06/11/2024
Exercícios
6.15) A seção transversal retangular mostrada na Figura está sujeita a um
momento fletor M = 12 kN.m. Determine a tensão normal desenvolvida
em cada canto da seção e especifique a orientação do eixo neutro.
37
Exercícios
6.15) A seção transversal retangular mostrada na Figura está sujeita a um
momento fletor M = 12 kN.m. Determine a tensão normal desenvolvida
em cada canto da seção e especifique a orientação do eixo neutro.
38
06/11/2024
Exercícios
P6.104) O elemento tem seção transversal quadrada e está sujeito ao momento
M = 850 N.m. Determine a tensão em cada canto. Considere = 45°.
39
Exercícios
P6.107) Se o momento interno resultante agindo na seção transversal do apoio
de alumínio tem valor M = 520 N.m e é direcionado como mostrado na
figura, determine a tensão de flexão nos pontos A e B. A localização y
barra do centroide da área da seção transversal do apoio deve ser
determinada. Além disso, especifique a orientação do eixo neutro.
40
06/11/2024
Exercícios
6.17) A viga composta da Figura é feita de madeira e é reforçada com uma tira
de aço localizada em sua posição inferior. Se ela está sujeita a um
momento fletor M = 2 kN.m, determine a tensão normal nos pontos B e
C. Considere Emad = 12 GPa e Eaço = 200 GPa.
41
Exercícios
6.17) A viga composta da Figura é feita de madeira e é reforçada com uma tira
de aço localizada em sua posição inferior. Se ela está sujeita a um
momento fletor M = 2 kN.m, determine a tensão normal nos pontos B e
C. Considere Emad = 12 GPa e Eaço = 200 GPa.
42
06/11/2024
Exercícios
6.18) A viga de concreto armado tem a área de seção transversal mostrada na
Figura. Se estiver sujeita a um momento fletor M = 60 kN.m, determine a
tensão normal em cada uma das hastes de reforço de aço e a tensão
normal máxima no concreto. Considere Eaço = 200GPa e Econc = 25 GPa.
43
Exercícios
6.18) A viga de concreto armado tem a área de seção transversal mostrada na
Figura. Se estiver sujeita a um momento fletor M = 60 kN.m, determine a
tensão normal em cada uma das hastes de reforço de aço e a tensão
normal máxima no concreto. Considere Eaço = 200GPa e Econc = 25 GPa.
44
06/11/2024
Exercícios
6.47) A viga é feita de três tábuas pregadas juntas, como mostrado na figura.
Se o momento que age na seção transversal é M = 600 N.m, determine a
tensão de flexão máxima na viga.
45
Exercícios
6.48) A viga é feita de três tábuas pregadas juntas, como mostrado na figura.
Se o momento que age na seção transversal é M = 600 N.m, determine a
força resultante que a tensão de flexão produz na tábua superior.
46
06/11/2024
Exercícios
6.113) Se a viga está sujeita ao momento interno M = 1200 kN.m, determine a
tensão de flexão máxima agindo sobre essa viga e a orientação do eixo
neutro.
47
Exercícios
6.114) Se a viga for feita de um material com a tensão de tração e compressão
admissível de (adm)t = 125 MPa e (adm)c = 150 MPa, respectivamente,
determine o momento interno máximo admissível M que pode ser
aplicado à viga.
48
06/11/2024
Exercícios
6.120) A viga composta é feita de alumínio 6061-T6 (A) e latão vermelho C83400
(B). Determine a dimensão h da tira de latão de modo que o eixo neutro
da viga esteja localizado na costura dos dois metais. Qual é o momento
máximo que essa viga suportará se a tensão de flexão admissível para o
alumínio for (adm)al = 128 Mpa e para o latão (adm)lat = 35 MPa?
Eal = 68,9 GPa, Elat = 101 GPa.
49
Exercícios
6.129) Os lados da viga de madeira Douglas fir são reforçados com tiras de aço
A992. Determine a tensão máxima na madeira e no aço se a viga estiver
sujeita a um momento Mz = 80 kN.m.
Eaço = 200 GPa, Emad = 13,1 GPa.
50
06/11/2024
Exercícios
6.124) A viga de concreto armado é feita com duas hastes de reforço de aço. Se a
tensão de tração máxima admissível para o aço for (adm)aço = 280 Mpa e a
tensão de compressão admissível para o concreto for (adm)conc = 21 Mpa,
determine o momento máximo M que pode ser aplicado à seção. Suponha
que o concreto não pode suportar uma tensão de tração. Eaço = 200 GPa,
Econc = 26,5 GPa.
51
Exercícios
6.122) A viga composta é feita de aço (A) unido a latão (B) e tem a seção
transversal mostrada. Se ela está sujeita a um momento M = 6,5 kN.m,
determine a tensão de flexão máxima no latão e no aço. Qual é a tensão em
cada material na costura onde estão unidos? Elat = 100 GPa, Eaço = 200 GPa.
52
06/11/2024
