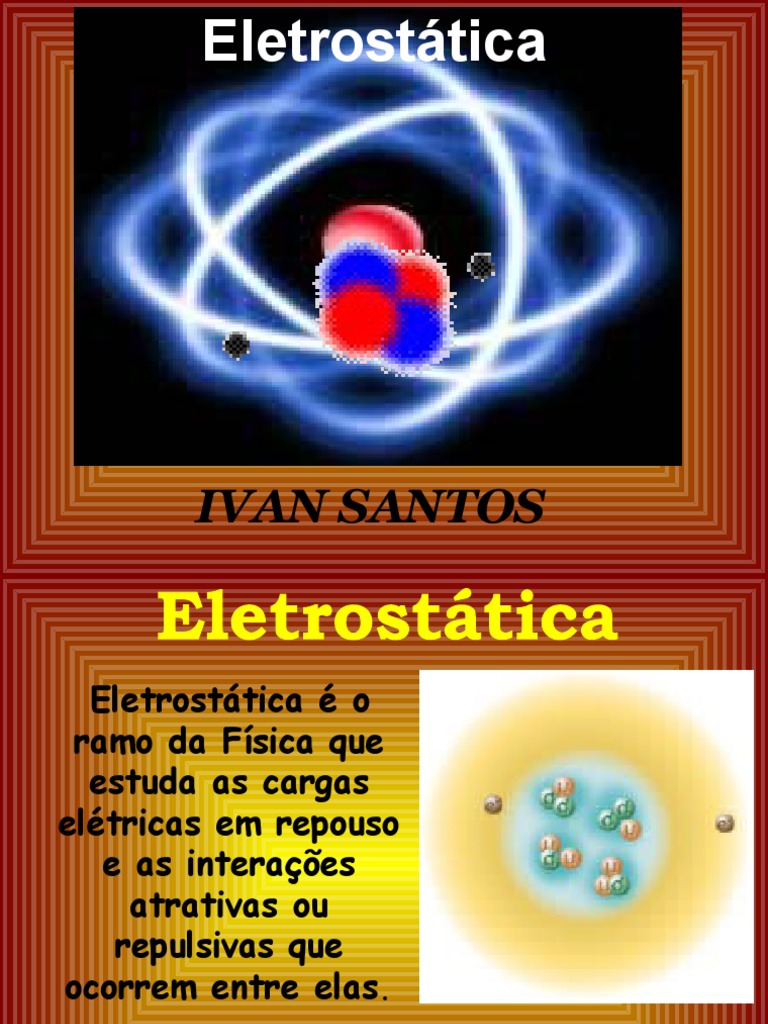

Eletrostática

IVAN SANTOS
 Eletrostática é o
ramo da Física que
estuda as cargas
elétricas em repouso
e as interações
atrativas ou
repulsivas que
ocorrem entre elas.
Carga elétrica
 Portadores de Cargas
Os portadores de carga elétrica são:
elétrons - que transportam carga negativa
Íons - Cátions transportam cargas positivas
Ânions cargas negativas

Partícula Carga (coulomb=C) Massa (Kg)

elétron -1,6021917 x 10-19 9,1095 x 10-31Kg

próton 1,6021917 x 10-19 1,67261 x 10-27Kg

nêutron 0 1,67492 x 10-27Kg

 Condutores elétricos
São materiais que apresentam portadores de cargas
elétricas (elétrons ou íons) quase livres, o que facilita a
mobilidade dos mesmos em seu interior. São
considerados bons condutores, materiais com alto
número de portadores de cargas elétricas livres e que
apresentam alta mobilidade desses portadores de
cargas elétricas.
Isolantes ou dielétricos
Os materiais isolantes se caracterizam por não
apresentar portadores de cargas elétricas livres para
movimentação. Nesses materiais, a mobilidade dos
portadores de cargas elétricas é praticamente nula,
ficando os mesmos praticamente fixos no seu interior.
 Exemplos: borracha, madeira, água pura, etc
 ELETRIZAÇÃO
Explicação do fenômeno de eletrização:
Entre as partículas fundamentais são
importantes para a explicação dos fenômenos
elétricos o próton, o elétron e o nêutron. Os
prótons e os nêutrons se encontram numa
região do átomo chamada núcleo. Os
elétrons ficam girando ao redor do núcleo,
dispostos em várias órbitas.
Atualmente explicamos a eletrização dos
corpos com a noção que temos da estrutura
dos átomos.
 Processos Eletrização
Por atrito
Foi o primeiro processo de eletrização conhecido.
Quando duas substâncias de naturezas diferentes são
atritadas, ambas se eletrizam.
Por indução
Quando um corpo neutro é colocado próximo de um
corpo eletrizado, sem que haja contato entre eles, o
corpo neutro se eletriza. Esse fenômeno é chamado
indução eletrostática.
 Por contato
 Quando um corpo neutro é colocado em contato
com um corpo eletrizado, por meio de um fio
condutor, o corpo neutro se eletriza
 Por aquecimento Por pressão
Certos corpos, quando aquecidos, Certos corpos, quando
eletrizam-se, apresentando comprimidos, eletrizam-se,
eletricidades de nomes contrários apresentando eletricidades de
em dois pontos diametralmente nomes contrários nas
opostos. O fenômeno é chamado extremidades. O fenômeno é
fenômeno piroelétrico. É mais chamado fenômeno piezoelétrico.
comum em cristais, como por Também é mais comum em
exemplo na turmalina. cristais, como por exemplo,
turmalina, calcita e quartzo.
 Séries triboelétricas
+ Vidro Mica Lã Seda Algodão Madeira Âmbar Enxofre Metais
-
Pele humana seca

Cabelo humano

Polietileno ('fita
Pele de coelho

Borracha dura
Fibra sintética

Níquel, Cobre,

Ouro, Platina,

Polipropileno
Latão, Prata,
Pele de gato

('magipack')
Poliuretano

Vinil (PVC)
Filme PVC
Alumínio

adesiva')
Poliéster
Chumbo

Algodão

Silicone
Madeira
(nylon)

Âmbar

Isopor

Teflon
Couro

Papel
Vidro

Seda

Aço
Lã

O trovão é uma onda sonora provocada pelo aquecimento do canal

principal durante a subida da Descarga de Retorno. Ele atinge
temperaturas entre 20 e 30 mil graus Celsius em apenas 10
microssegundos (0,00001 segundos). O ar aquecido se expande e gera
duas ondas: a primeira é uma violenta onda de choque supersônica,
com velocidade várias vezes maior que a velocidade do som no ar e
que nas proximidades do local da queda é um som inaudível para o
ouvido humano; a segunda é uma onda sonora de grande intensidade a
distâncias maiores. Essa constitui o trovão audível
Raio, Trovão e Relâmpago
• Lenda: Se não está chovendo não caem raios.
• Verdade: Os raios podem chegar ao solo a até 15 km de
distância do local da chuva.
• Lenda: Sapatos com sola de borracha ou os pneus do
automóvel evitam que uma pessoa seja atingida por um raio.
• Verdade: Solas de borracha ou pneus não protegem contra os
raios. No entanto, a carroceria metálica do carro dá uma boa
proteção a quem está em seu interior; sem tocar em partes
metálicas. Mesmo que um raio atinja o carro é sempre mais
seguro dentro do que fora dele.
• Lenda: As pessoas ficam carregadas de eletricidade quando
são atingidas por um raio e não devem ser tocadas.
• Verdade: As vítimas de raios não "dão choque" e precisam de
urgente socorro médico, especialmente reanimação cardio-
respiratória.
• Lenda: Um raio nunca cai duas vezes no mesmo lugar.
• Verdade: Não importa qual seja o local ele pode ser atingido
repetidas vezes, durante uma tempestade. Isto acontece até
com pessoas.
PRINCÍPIO ELETROSTÁTICO
PRÍNCIPIO DE ATRAÇÃO E
REPULSÃO

F + + F

F
- - F

+ F F -
 PRÍNCIPIO DE CONSERVAÇÃO DA
CARGA ELÉTRICA

Cargas elétricas de mesmo sinal se repelem e as de

sinais opostos se atraem Carga elétrica não se cria,
não se perde, apenas se transfere Num sistema
eletricamente isolado, a soma das cargas elétricas é
constante.
Q1= 3Q Q2 = -5Q

+ - + - + -
Q +Q
! !
Q Q
+Q
! !
1 2 =Q 1 2 1 2

ANTES DEPOIS
DO DO
CONTATO CONTATO

Q = Q = 1+ 2 =
! Q!
2
Q 3Q+(-5Q) = -2Q = -Q
1
2 2 2
! !
Q1 = Q2 = -Q
 Lei de Coulomb
• Charles Coulomb mediu as forças
eléctricas entre duas pequenas
esferas carregadas
• Ele descobriu que a força dependia
do valor das cargas e da distância
entre elas

K=Constate eletrostática
 LEI DE COULOMB
Q1 Q2
F + F
+
d
Q1 Q2
F
- - d
F

Q1 Q2
+ F F
-
d
Q1 Q2
d
+ F= K .Q .Q 1 2
+ 2
d
1

Q1 Q2
+
2d
+ F= 1 K .Q .Q 1
2
4 d
2

Q1 Q2
+
3d
F= 1 K .Q .Q + 1
2
d
3

9
F =1/4F F = 1/9F
2 1 3 1
Q1 Q2
+
d
+ F= K .Q .Q 1
2
d
1

Q1 Q2
d/2
4.K.Q .Q
+ + F= 1

d 2
2

Q1 Q2
+
d/3
+ F= 9.K .Q .Q 1 2
2
d
3

F= 4F
2 1 F= 9F
3 1
Q1 Q2
d
+ F= K .Q .Q
1 2
+ 2
d
1

Q1 2Q 2
+
d
+
F=2K .Q .Q 1 2

2
d
2

Q1 3Q 2
d
+ +
F= 3K .Q .Q 1 2
2
d
3

F =2F
2 1 F =3F
3 1
 Campo elétrico
Quando uma esfera está eletrizada,
é o campo de força provocado por as cargas em excesso repelem-se
cargas elétricas, (elétrons, prótons ou mutuamente e por isso migram para
íons) ou por um sistema de cargas. a superfície externa da esfera,
Cargas elétricas num campo elétrico atingindo o equilíbrio eletrostático.
estão sujeitas a uma força elétrica. Assim, o campo elétrico dentro da
K. Q esfera (em equilíbrio eletrostático) é
E= nulo, já que não há uma força que
d2 atraia uma carga para dentro do
corpo.
 LINHAS DE CAMPO
Se Q>0 o vetor Se Q<0 o vetor
campo elétrico é de campo elétrico é de
AFASTAMENTO APROXIMAÇÃO
 SUPERFÍCIE
EQUIPOTENCIAL
Numa superfície equipotencial as
linhas de força são sempre
perpendiculares às superfícies
equipotenciais.
VB
VA VA VB
TRABALHO DA FORÇA ELÉTICA
Q> 0 q> 0
+ + F
SENTIDO NATURAL DO DESLOCMENTO

Q> 0
 >0 q< 0
+ + F
SENTIDO NATURAL DO FORÇADO

 <0
 A
C
B
A =  B =  C
O Trabalho não depende da trajetória.
 Q q
F
dA A B
dAB
AB = F.d AB
AB= q.K Q.(1 – 1)
dA dB
 Q q
F
dA A
dAB
B ∞
0
A∞= q.K Q.(1 – 1)
dA dB
A∞= q.K .Q Podemos afirmar que
esse é o maior trabalho
da força elétrica, para
dA deslocar uma carga do
ponto A até o infinito
ENERGIA PONTENCIAL ELÉTRICA

A ∞= q.K Q.(1 – 1 )
0
∞
=q.K .Q
dA dB A
dA
Sendo EpB = 0 por considerar o

A∞= E - E 0 infinito como referencial

PA PB

A∞= E PA EPA=q.K .Q
dA
 POTENCIAL ELÉTRICO
A grandeza escalar potencial
elétrico é definida como a energia
potencial elétrica por unidade de
carga.
Colocando-se uma carga q num ponto
A de um campo elétrico de uma carga
puntiforme Q, adquire uma energia
potencial elétrica EpA. A relação
potencial, energia potencial elétrica e
carga é:
 EPA EPA=q.K .Q
VA= q
dA
q.K .Q
EPA = dA K .Q
VA= q =
q dA

K .Q
VA= d 1 joule = 1 volt =
A 1coulomb
1V
POTENCIAL DE VÁRIAS CARGAS
Q1
d1
Q2 P
d2
d3 VP= V1 +V2 + V3
Q3
O POTENCIAL NUMA REGIÃO SOBRE A
INFLUÊNCIA DE VÁRIOS CAMPOS É A
SOMA DOS POTENCIAIS ELÉTRICOS
GERADO POR ESSES CAMPOS
DIFERENÇA DE POTENCIAL (U)
Q q
F
A B
dAB
AB= E - E AB= q.V - q.V
PA PB A B

{ E = q.V AB q.(V -V )
E = q.V
PA

PB
A

B
= A B
DIFERENÇA DE POTENCIAL (U)

AB= q.(V A -VB)

{
UAB
É chamado de diferença de potencial
elétrica entre os pontos A e B (ddp) ou
tensão elétrica entre os pontos A e B.

U = qAB
 VARIAÇÃO DO POTENCIAL AO
LONGO DE UMA LINHA DE FORÇA
Q A B C
+
K .Q Como dA<dB <dc,
V= temos: VA >VB >VC
d
Percorrendo uma linha uma linha de força
no seu sentido, encontramos sempre
pontos de menor potencial.
A B C VA >VB >VC
 VARIAÇÃO DO POTENCIAL AO
LONGO DE UMA LINHA DE FORÇA
Q A B C
-
K .Q Como dA < dB < dc,
V=
d temos: VA > VB > VC
Percorrendo uma linha de força no seu
sentido, encontramos sempre pontos de
menor potencial.
VA > VB > VC
A B C
DIFERENÇA DE POTENCIAL NUM
CAMPO ELÉTRICO UNIFORME

F
E AB= q.(V A -VB)

{
UAB
q
d AB= q.E.d
VA VB q.(V A -V B) = q.E.d
FIM DA AULA
U AB= E.d
