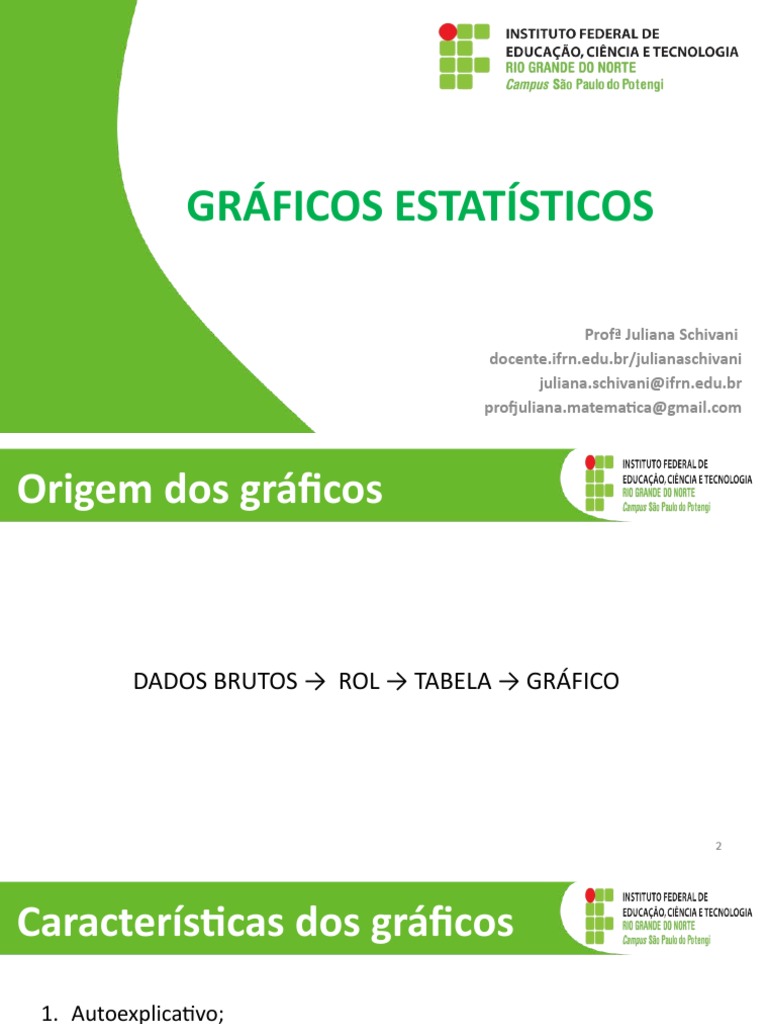

GRÁFICOS ESTATÍSTICOS
Profª Juliana Schivani
[Link]/julianaschivani
[Link]@[Link]
[Link]@[Link]
Origem dos gráficos
DADOS BRUTOS → ROL → TABELA → GRÁFICO
2
Características dos gráficos
1. Autoexplicativo;
2. Fácil e rápida visualização;
3. Fácil e rápida interpretação;
4. Atrativo/Chamativo;
5. Faz comparações;
6. Relaciona com o todo.
3
Bons gráficos possuem...
1. Escala realista;
2. Legendas que funcionam até mesmo em preto e branco;
3. Indicação explicita do valor de cada item;
4. Nomeação dos eixos;
5. Indicação de fa ou fr;
6. Fonte;
7. Título (O quê? Com quem? Onde? Quando?).
4
Maus gráficos
Quantas mulheres, entre 45 e 50 anos, se acidentaram em 2011, no
Brasil?
5
Maus gráficos
Quantas vezes os membros inferiores foram afetados por acidentes de
trabalho, em 2011, no Brasil?
6
Maus gráficos
7
Maus gráficos
8
Maus gráficos
9
Maus gráficos
10
Maus gráficos
Escalas fazem toda a diferença!
As escalas podem te induzir ao erro.
11
Maus gráficos Bons gráficos
Qual número você sempre apostaria na loteria?
12
Maus gráficos Bons gráficos
13
Representações falsas da verdade
“Gráficos enganosos aparecem o tempo todo na mídia! As escalas podem
ser aumentadas (fazendo com que as marcas indicadoras representem
pequenas quantidades de uma maneira maior)
e/ou os gráficos podem se iniciar a partir de números diferentes de zero,
para fazer com que as diferenças pareçam maiores do que realmente são.
14
Representações falsas da verdade
As escalas também podem ser comprimidas (fazendo com que as marcas
indicadoras representem grandes quantidades de uma maneira menor) para
dar impressão de que ‘não houve alterações’.”
(RUMSEY, 2016, p.31)
15
Alguns tipos de gráficos
1. Setores (pizza);
2. Barras;
3. Colunas;
4. Linhas;
5. Histogramas;
6. Pictogramas;
7. Dispersão.
16
Gráfico de setores (pizza)
17
Gráfico de setores (pizza)
18
Gráfico de setores (pizza)
Usado geralmente quando se tem poucas variáveis e deseja-se comparar
uma parte do todo com o tamanho total da amostra.
Muitas fatias distrai o leitor da questão abordada.
Agrupar as categorias restantes em “outras” pode resultar em uma das
maiores fatias do gráfico.
Quando em percentuais, esconde informações. É impossível saber os valores
absolutos partindo de porcentagens e sem saber o valor total.
19
Gráfico de linhas
20
Gráfico de linhas
21
Gráfico de linhas
22
Gráfico de linhas
Usado geralmente quando se quer examinar uma ou mais tendências ao
longo de um determinado período de tempo.
Normalmente se tem a unidade de tempo (dia, mês, ano) no eixo horizontal
e as frequências no eixo vertical.
Em cada período, o valor é representado em destaque com um ponto ou um
traço na linha.
O gráfico de linhas mostra O QUÊ está acontecendo e não O PORQUÊ.
23
Gráfico de barras
24
Gráfico de barras
25
Gráfico de barras
26
Gráfico de barras
Usado quando as variáveis possuem nomes extensos.
As barras sempre são separadas uma das outras.
O eixo das frequências deve sempre iniciar do zero e com o valor de cada
barra explícito acima dela ou com linhas de grade, para não gerar conclusões
erradas.
Alguns gráficos de barras possuem escalas irreais propositalmente.
27
Gráfico de colunas
28
Gráfico de colunas
29
Gráfico de colunas
Usado quando as variáveis possuem nomes curtos.
As colunas sempre são separadas uma das outras.
O eixo das frequências deve sempre iniciar do zero e com o valor de cada
coluna explícito acima dela ou com linhas de grade, para não gerar
conclusões erradas.
Alguns gráficos de colunas possuem escalas irreais propositalmente.
30
Gráfico de colunas remontadas
Fonte: [Link] 31
Gráfico de colunas remontadas
32
Gráfico de colunas remontadas
33
Gráfico de barras remontadas
34
Colunas/barras remontadas
Usado quando se deseja comparar duas ou mais variáveis ao longo de um
tempo ou em determinadas respostas (Idade masculina e Feminina).
O eixo das frequências deve sempre iniciar do zero e com o valor de cada
coluna/barra explícito acima dela ou com linhas de grade, para não gerar
conclusões erradas.
Alguns gráficos de colunas/barras remontadas possuem escalas irreais
propositalmente.
35
Histogramas
36
Histogramas
Trata-se de um gráfico de colunas juntas (sem espaçamento entre as colunas)
usando para dados quantitativos (numéricos) que seguem uma ordem
crescente, ao longo de um intervalo determinado.
Representam tabelas em classes, onde os dados são agrupados em intervalos
contínuos.
37
Pictogramas
38
Pictogramas
39
Pictogramas
40
Pictogramas
41
Pictogramas
São gráficos construídos a partir de imagens relacionadas ao tema
abordado.
Tornam-se mais chamativos, atraentes, autoexplicativos.
42
REFERÊNCIAS
[Link]
total-de-eleitores/sao-paulo-do-potengi-rn/
[Link]
paulo-do-potengi/panorama
43
