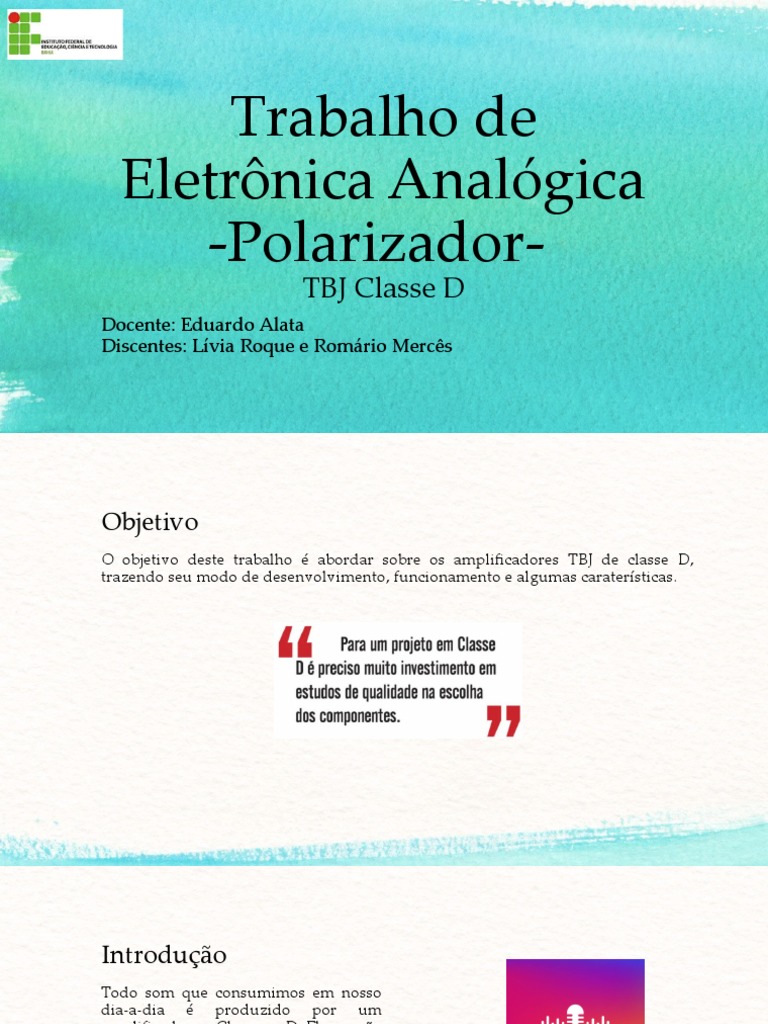

Trabalho de

Eletrônica Analógica
-Polarizador-
TBJ Classe D
Docente: Eduardo Alata
Discentes: Lívia Roque e Romário Mercês
Objetivo
O objetivo deste trabalho é abordar sobre os amplificadores TBJ de classe D,
trazendo seu modo de desenvolvimento, funcionamento e algumas caraterísticas.
Introdução
Todo som que consumimos em nosso
dia-a-dia é produzido por um
amplificador Classe D. Eles são
amplificadores de áudio chaveados,
também conhecidos como
amplificadores digitais.

Nesses amplificadores, o sinal de áudio

é amplificado, mas sem desperdiçar
muita energia. Assim, esses
amplificadores conseguem ser
pequenos, leves, baratos e muito
eficientes, ideais para equipamentos
portáteis, computadores, som
automotivo, entre outros.
Desenvolvimento

Linear

Classe
Classe D
AB
 Desenvolvimento

O amplificador classe D utiliza interruptores de

potência totalmente controlados, que são
comandados, por uma modulação de largura de
impulso (PWM) resultante da comparação do
sinal de entrada com uma onda moduladora
triangular.
 Desenvolvimento

A Figura ao lado apresenta os sinais

envolvidos na modulação por largura de
impulsos. Mediante a comparação de
amplitudes entre a onda sinusoidal e a onda
moduladora triangular obtém-se uma onda
quadrada, de ciclo de trabalho variável, que
adquire o valor máximo quando a sinusóide
apresenta uma amplitude igual ou superior à
da onda triangular, e adquire um valor
mínimo quando ocorre a situação inversa.
Funcionamento
Um circuito amplificador classe D usa
transistores operando como chaves, nas
regiões de saturação e corte através do
sinal de saída de um comparador. A
montagem do circuito é muito
realizada em amplificadores de áudio
precisos.
Estrutura
Um amplificador classe D é um circuito básico de um inversor, ou seja, um
circuito que converte uma tensão continua em uma tensão alternada.
 Estrutura
Um amplificador classe D é um circuito básico de um inversor, ou seja, um
circuito que converte uma tensão continua em uma tensão alternada.
• O circuito de modulação: • O circuito de • O inversor: O inversor é o
A modulação permite condicionamento: Esse circuito de potência que vai
transformar a informação circuito pega o sinal digital receber o comando PWM e
do áudio em um sinal na saída do modulador e o amplificá-lo. As perdas nos
digital capaz de acionar os trata para deixá-lo no nível transistores, como já vimos é
transistores. A tecnologia de tensão necessário para bem baixa, mas a sua tensão de
mais usada é a modulação acionar o MOSFET e evitar saída (VPWM) é basicamente uma
por largura de pulso ou problemas nesse onda quadrada. Para reconstruir
PWM. acionamento. No entanto, o sinal de áudio, usa-se um
como são muitas funções que filtro passivo LC, que elimina o
ele deve realizar, é comum ruído de alta frequência e deixa
usar um CI Gate Driver para apenas o sinal de áudio.
fazer o acionamento.
Características
Vantagens
• Alta eficiência;
• Menor peso, mais barato;
• Preferível em dispositivos portáteis;
• frequência de comutação
(liga/desliga) muito alta (~400 kHz),
permite que o ruído de alta
frequência seja bem filtrado, o que
possibilita a reconstrução do sinal de
áudio com baixíssima distorção.
Desvantagens
• Distorção do sinal:(imperfeição no
gerador da portadora triangular; tempo
morto no acionamento dos mosfets;
mosfets não são chaves perfeitas e
imperfeição no indutor do filtro);
• Baixa rejeição a ruído de fonte(qualquer
oscilação na tensão VDC vai produzir
distorção na saída do amplificador);
• Interferência eletromagnética(provoca
muito ruído eletromagnético no inversor
e nas trilhas da PCB do circuito).
Mercado
• Atualmente no mercado existem
diversas empresas que fabricam e
vendem amplificadores de Classe D e
tomamos como exemplo a Fortek.
• A Fortek atua na área de importação
e distribuição de produtos voltados
para eletrônica, robótica, automação,
e impressão 3D.
•  localizados no Centro Oeste do
Brasil, mais especificadamente em
Rio Verde – Goiás, e atendendo
clientes em todo o território nacional
Conclusão
A amplificação de sinais de áudio tem acompanhado a evolução do estado da arte
da electrónica. O aparecimento de novos semicondutores, com maiores velocidades
de comutação possibilitaram o aparecimento de novas classes de amplificação
como é o caso da classe D, que em termos práticos consegue obter aproveitamentos
energéticos na ordem dos 90%.
Por outro lado, a amplificação do áudio tem ainda possibilitado um
enriquecimento cultural da sociedade por permitir, no caso particular da música,
que um maior número de pessoas tenha acesso à mesma.
Referencias
• https://eltgeral.com.br/amplificador-classe-d-como-funciona/
• https://web.fe.up.pt/~
ee99137/tese_amplificador_de%20audio_classe_dprovisoria.pdf
• Sobre - Fortekbrasil Com
