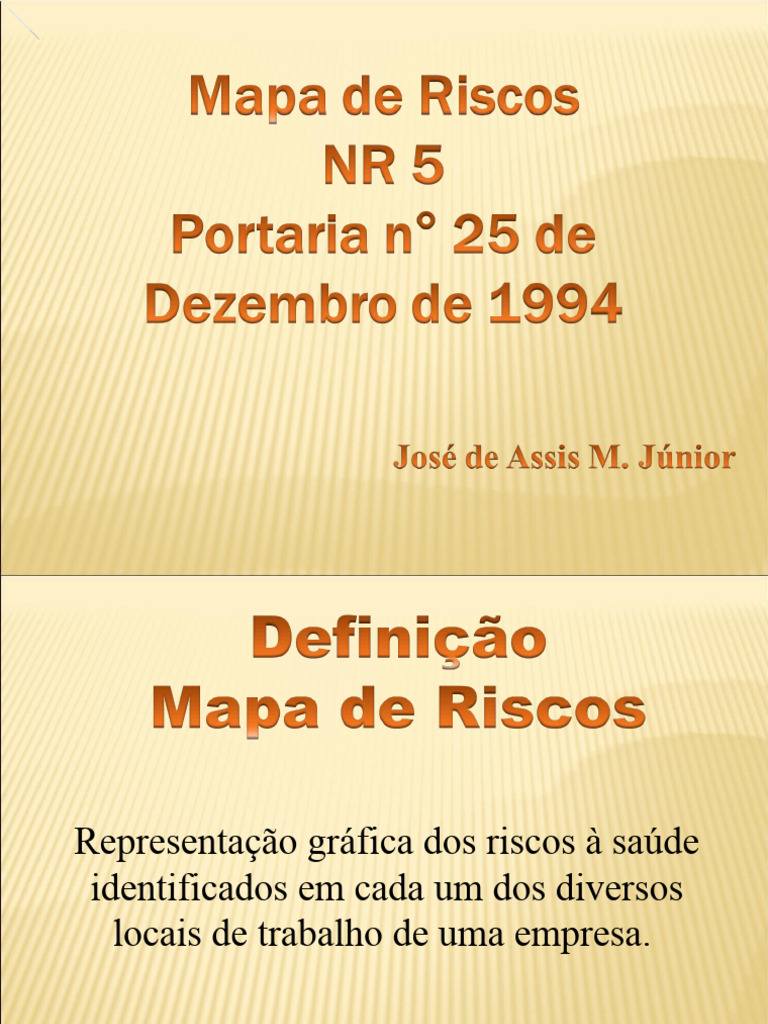

Representação gráfica dos riscos à saúde

identificados em cada um dos diversos

locais de trabalho de uma empresa.
 São considerados riscos físicos, capazes de provocar danos à saúde:

• RUÍDO;
• VIBRAÇÕES;
• TEMPERATURAS EXTREMAS;
• RADIAÇÕES NÃO-IONIZANTES;
• RADIAÇÕES IONIZANTES;
• UMIDADE;
• PRESSÕES ANORMAIS.
• RUÍDOS - provocam cansaço, irritação dores de cabeça diminuição da audição (surdez temporária, surdez
definitiva e trauma acústico), aumento da pressão arterial, problemas no aparelho
digestivo, taquicardia, perigo de infarto.

• VIBRAÇÕES - cansaço, irritação, dores nos membros, dores na coluna, doenças do movimento, artrite,
problemas digestivos, lesões dos tecidos moles, lesões circulatórias.

• CALOR OU FRIO, EXTREMOS - taquicardia, aumento da pulsação, cansaço, irritação, fadiga térmica,
choque térmico, perturbação das funções digestivas, hipertensão.

• RADIAÇÕES NÃO-IONIZANTES - queimaduras, lesões na pele, nos olhos e em outros órgãos.

• RADIAÇÕES IONIZANTES - alterações celulares, câncer, fadiga, problemas visuais, acidentes do trabalho

• UMIDADE - doenças do aparelho respiratório, da pele e circulatórias, e traumatismos por quedas.

• PRESSÕES ANORMAIS - embolia traumática pelo ar, embriaguez das profundidades, intoxicação
e gás carbônico, doença descompressiva.
Os principais tipos de riscos químicos que atuam sobre o organismo
humano, causando problemas de saúde, são:

• GASES, VAPORES E NÉVOAS;

• AERODISPERSÓIDES (POEIRAS E FUMOS METÁLICOS).

 Os GASES, VAPORES E NÉVOAS podem provocar efeitos irritantes, asfixiantes ou anestésicos:

• EFEITOS IRRITANTES - são causados, por exemplo, por ácido clorídrico, ácido sulfúrico, amônia, soda
cáustica e cloro, que provocam irritação das vias aéreas superiores .

• EFEITOS ASFIXIANTES - gases como hidrogênio, hélio metano, acetileno, dióxido de carbono, monóxido
de carbono e outros causam dor de cabeça náuseas, sonolência, convulsões,
coma e até morte.

• EFEITOS ANESTÉSICOS - a maioria dos solventes orgânicos, assim como o butano, propano, xileno,
álcoois e tolueno tem ação depressiva sobre o sistema nervoso central,
provocando danos aos diversos órgãos.

O benzeno, especialmente, é responsável por danos ao sistema formador do sangue.

 Os AERODISPERSÓIDES, que ficam em suspensão no ar em ambientes de trabalho,
podem ser POEIRAS MINERAIS, VEGETAIS, ALCALINAS E INCÔMODAS E
FUMOS METÁLICOS
• POEIRAS MINERAIS - provêm de diversos minerais, como sílica, asbesto, carvão mineral, e provocam
silicose (quartzo), asbestose (asbesto), pneumoconioses (minerais em geral).
• POEIRAS VEGETAIS - são produzidas pelo tratamento industrial, por exemplo, de bagaço de cana-de-
açúcar e de algodão, que causam bagaçose e bissinose, respectivamente.

• POEIRAS ALCALINAS - provêm, em especial, do calcário, causando doenças pulmonares obstrutivas

crônicas como enfisema pulmonar.

• POEIRAS INCÔMODAS - podem interagir com outros agentes agressivos presentes no ambiente de
trabalho, tornando-os mais nocivos à saúde.

• FUMOS METÁLICOS - provenientes do uso industrial de metais, como chumbo, manganês, ferro etc.;
causam doença pulmonar obstrutiva crônica, febre de fumos metálicos,
intoxicações específicas, de acordo com o metal.
Microorganismos e animais são os riscos biológicos que podem afetar a saúde do trabalhador.
São considerados riscos biológicos os vírus, as bactérias, os bacilos, os fungos
(microorganismos causadores de infecções) e os parasitos.
As formas de prevenção, em relação a esses grupos de risco biológico são:

• VACINAÇÃO, ESTERILIZAÇÃO, HIGIENE PESSOAL, USO DE EPI;

• VENTILAÇÃO, CONTROLE MÉDICO E CONTROLE DE PRAGAS.

 São os riscos caracterizados pela falta de adaptação das condições de trabalho às
características psicofisiológicas do trabalhador.
Entre os riscos ergonômicos mais comuns estão:

•• ESFORÇO
ESFORÇO FÍSICO
FÍSICO INTENSO;
INTENSO;
•• LEVANTAMENTO
LEVANTAMENTO EE TRANSPORTE
TRANSPORTE MANUAL
MANUAL DE
DE PESO;
PESO;
•• EXIGÊNCIA
EXIGÊNCIA DE
DE POSTURA
POSTURA INADEQUADA;
INADEQUADA;
•• CONTROLE
CONTROLE RÍGIDO
RÍGIDO DEDE PRODUTIVIDADE;
PRODUTIVIDADE;
•• IMPOSIÇÃO
IMPOSIÇÃO DEDE RITMOS
RITMOS EXCESSIVOS;
EXCESSIVOS;
•• TRABALHO
TRABALHO EMEM TURNOS
TURNOS EE NOTURNO;
NOTURNO;
•• JORNADAS
JORNADAS DEDE TRABALHO
TRABALHO PROLONGADAS;
PROLONGADAS;
•• MONOTONIA
MONOTONIA EE REPETIVIDADES;
REPETIVIDADES;
•• OUTRAS
OUTRAS SITUAÇÕES
SITUAÇÕES CAUSADORAS
CAUSADORAS DEDE
•• ESTRESSE
ESTRESSE FÍSICO
FÍSICO E/OU
E/OU PSÍQUICO.
PSÍQUICO.
• TRABALHO FÍSICO PESADO, POSTURAS INCORRETAS E POSIÇÕES INCÔMODAS –
provocam cansaço, dores musculares e fraqueza, além de doenças como hipertensão arterial, diabetes,
úlceras, moléstias nervosas, alterações no sono, acidentes, problemas de coluna etc.

• RITMO EXCESSIVO, MONOTONIA, TRABALHO EM TURNOS, JORNADAS PROLONGADAS E

REPETIVIDADE - provocam desconforto, cansaço, ansiedade, doenças no aparelho digestivo
(gastrite, úlcera), dores musculares, fraqueza, alterações no sono e na vida social
(com reflexos na saúde e no comportamento),hipertensão arterial, taquicardia, cardiopatias
(angina, infarto), tenossinovite, diabetes, asmas, doenças nervosas, tensão, medo e ansiedade.
Deficiências ou inadequações nas instalações ou em máquinas e equipamentos constituem riscos de acidentes
para o trabalhador. Essas deficiências podem abranger um ou mais dos seguintes aspectos:

• ARRANJO FÍSICO INADEQUADO;

• MÁQUINAS E EQUIPAMENTOS SEM PROTEÇÃO;
• FERRAMENTAS INADEQUADAS OU DEFEITUOSAS;
• ILUMINAÇÃO INADEQUADA;
• ELETRICIDADE;
• PROBALIDADE DE INCÊNDIO OU EXPLOSÃO;
• ARMAZENAMENTO INADEQUADO;
• ANIMAIS PEÇONHENTOS;
• OUTRAS SITUAÇÕES QUE PODEM CAUSARACIDENTES.
• EQUIPAMENTO DE PROTEÇÃO CONTRA INCÊNDIOS - quando deficiente ou insuficiente, traz
risco de incêndio.

• ARRANJO FÍSICO - quando inadequado ou deficiente, pode causar acidentes e provoca desgaste
físico excessivo nos trabalhadores.

• MÁQUINAS E EQUIPAMENTOS SEM PROTEÇÃO - podem provocar acidentes graves.

• LIGAÇÕES ELÉTRICAS DEFICIENTES - trazem riscos de curto-circuito, choque elétrico, incêndio,

queimaduras, acidentes fatais

• MATÉRIA-PRIMA, SEM ESPECIFICAÇÃO - acidentes do trabalho, doenças ocupacionais.

• FERRAMENTAS DEFEITUOSAS OU INADEQUADAS - acidentes, com repercussão principal

nos membros superiores.
• EPI INADEQUADO - acidentes, doenças profissionais.

• EDIFICAÇÕES - falta de saída de emergência, obstáculos à livre circulação, pisos, rampas, escadas etc.
mal construídos ou danificados, trazem riscos de acidentes.

• SINALIZAÇÃO DEFICIENTES - falta de uma política de prevenção de acidentes, não identificação de

equipamentos que oferecem riscos, não delimitação de áreas,
informações de segurança insuficientes etc., comprometem a saúde
ocupacional dos funcionários.

• ARMAZENAMENTO E TRANSPORTE DE MATERIAIS - a obstrução de áreas traz riscos de acidentes,

quedas, incêndio, explosão, etc.

• ILUMINAÇÃO INADEQUADA - fadiga, problemas visuais, acidentes do trabalho.

 Para cada setor de serviço a ser analisado, utilizar um roteiro de abordagem,
relatando os riscos ambientais encontrados.
 Dialogar com os empregados do setor, de modo a obter o máximo possível
de informações sobre sua atividade, sem contudo induzí-los ou direcioná-los.

Para representar cada tipo de risco, convencionou-se usar uma cor diferente e
assinalá-los no mapa por meio de círculos.
 Deve-se utilizar a planta física baixa ou o esboço do(s) setor (es) da empresa
para indicar os locais de riscos. Essa planta deverá conter detalhamento do
local, isto é, deve ter assinaladas as posições de máquinas e equipamentos,
bancadas de trabalho, área de circulação de pessoas e materiais, etc.
Sobre ela serão desenhados os círculos coloridos, correspondentes aos
diferentes riscos e suas fontes de origem
 Quando a representação do (s) risco(s) sobre o local correspondente na planta
não for viável (pois o círculo se sobreporia às áreas, máquinas ou
equipamentos
que não oferecem o risco que está sendo representado), para evitar confusão
ou erro de informação, recomenda-se desenhar o (s) círculo (s) externamente
ao mapa, ligando-o (s) ao ponto em que está, a fonte daquele risco com
setas ou linhas.
 Quando, num mesmo local de trabalho, mais de um tipo de agente oferecer risco
de igual gravidade (grande, médio ou pequeno), deve-se representá-los no,
mesmo círculo. Basta dividir esse círculo em partes iguais pelo número de tipos
de risco, colorindo os espaços com as cores de cada risco ambiental detectado.
 Cada setor mapeado deverá receber um número, que constará no Mapa de
Riscos Ambientais. Esse número de identificação deverá ser o mesmo no
relatório de levantamento dos riscos por setor.

 O número de trabalhadores expostos ao risco, como também a especificação do

agente devem ser colocados dentro do círculo ou ao lado dele, com
ponto de ligação.
São as seguintes as fases do trabalho do agente :
• Levantamento dos riscos;

• Elaboração do Mapa;

• Análise dos riscos;

. • Elaboração do relatório;

• Apresentação do trabalho;

• Implantação e acompanhamento;

• Avaliação.
Departamento / Setor : ____________________________________________

Nº de trabalhadores: Masc.: _____ Fem.: _____ Total :______

ESCRITÓRIOS ALMOXARIFADO SEÇÃO DE CALDEIRARIA
7
10
3 12
5
4

7 9
1 6 11
2 8
11
OFICINA MECÂNICA SEÇÃO DE USINAGEM FORJARIA SEÇÃO DE PINTURA
• levantamento de peso de forma inadequada na oficina (1) e na usinagem (2)
• Ritmo de trabalho excessivo e postura incorreta (10 )

• Sobrecarga elétrica (riscos de incêndio) (4)

• Armazenamento inadequado (5)
• Perigo de incêndio (6)
• Gavetas, do arquivo e das mesas, abertas no escritório (3)

• Vibrações no processo de prensagem (9)

• Ruído na usinagem e na caldeiraria (7)
• Enalação de calor do forno (8)

• Fumos metálicos na caldeiraria (12)

• Compostos químicos na pintura e na usinagem (11)
 MAPEAMENTO DE RISCOS
PORTARIA No. 3214, de 08/06/1978 - NR-5 "CIPA" - Alterada pela Portaria n°o5, de 18/04/1994 - Anexo II

Local: Campo – Derrubada de Árvore Data: Dezembro de 2008.

RISCOS AMBIENTAIS
Físicos (GRUPO - 1) G
Ruído, vibrações, radiações
ionizantes e não ionizantes, Gases(Depósito de
frio, calor, pressões anormais, G P
combustíveis inflamáveis.
umidade.
Químicos (GRUPO - 2) Ruído, operador Quedas de
Poeiras, fumos, névoas, galhas,incêndio, arranjo
neblinas, vapores, gases,
substâncias: compostos e Físico, ferramentas
produtos químicos em geral.
manuais, outros(corte).
Biológicos (GRUPO - 3)
Vírus, bactérias, protozoários,
fungos, bacilos, parasitas,etc. P Posição incomoda,
Ergonômicos (GRUPO - 4)
Esforço físico intenso; levantamento
Ruído posição incorreta,
e transporte manual de peso; Ajudante
exigência de postura inadequada; conflitos, trabalho de
controle rígido de produtividade; turno, trabalho físico
imposição de ritmos excessivos; pesado.
jornada de trabalho prolongada;
monotonia e repetitividade; outras
situações causadoras de:stress
físico e/ou psicológico. EPI Recomendado
Acidentes (GRUPO - 5) Coturno c/ bico de aço, calça com
Arranjo físico inadequado,máquinas forro de proteção, camisa manga
e equipamentos inadequados, longa, luva de vaqueta, capacete,
ferramentas defeituosas ou
inadequadas, iluminação inadequada; protetor facial, protetor auricular tipo
eletricidade; probabilidade de concha, capa de chuva, luvas e
incêndio ou explosão; avental de PVC .
armazenamento inadequado; animais
peçonhentos e outras situações de
risco que poderão contribuir para a Nº DE FUNCIONARIOS : 40
ocorrência de acidentes.
Legenda

P M G SESTR Gerente de Op. Cipeiro da Área

MS/4396- LEVER.Vls- MR-01

 Obrigado!
